रायडाफोनबांधकाम यंत्रसामग्री, कृषी उपकरणे, औद्योगिक यंत्रसामग्री आणि इतर हायड्रॉलिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर तयार करते. आम्ही आवश्यक बोअर व्यास, रॉड व्यास, स्ट्रोकची लांबी, माउंटिंग प्रकार, कामाचा दबाव आणि ऑपरेटिंग परिस्थितींवर आधारित मानक आणि सानुकूलित सिलिंडर पुरवतो.
आमची उत्पादन प्रक्रिया मितीय अचूकता, सीलिंग कार्यप्रदर्शन आणि वारंवार हायड्रॉलिक लोड अंतर्गत विश्वसनीय ऑपरेशनवर लक्ष केंद्रित करते. हायड्रोलिक सिलेंडरच्या वैशिष्ट्यांची रेखाचित्रे, नमुने, उपकरणे आवश्यकता किंवा मुख्य परिमाणांवरून पुष्टी केली जाऊ शकते.

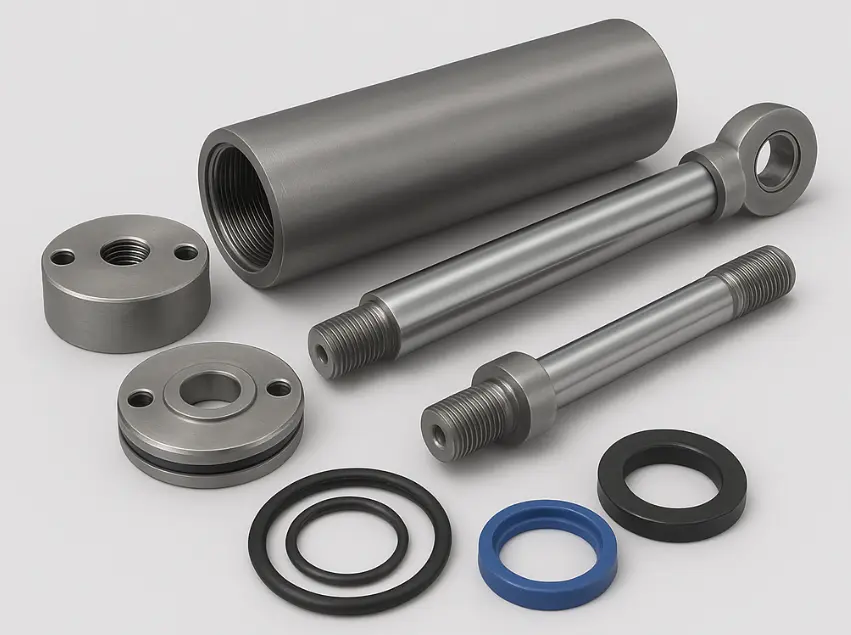

हायड्रोलिक सिलेंडर बांधकाम आणि मुख्य भाग
हायड्रॉलिक सिलिंडर हायड्रॉलिक प्रेशरला रेखीय यांत्रिक हालचालीमध्ये रूपांतरित करतो. त्याची कार्यक्षमता अनेक मुख्य घटकांच्या योग्य डिझाइन आणि फिटवर अवलंबून असते.
-
सिलेंडर बॅरल:हायड्रॉलिक तेलासाठी प्रेशर चेंबर प्रदान करते आणि पिस्टन असेंब्लीला मार्गदर्शन करते.
-
पिस्टन:हायड्रॉलिक दाब रेखीय शक्तीमध्ये स्थानांतरित करते.
-
पिस्टन रॉड:सिलेंडर फोर्सला जोडलेल्या मशीन मेकॅनिझममध्ये प्रसारित करते.
-
शेवट कव्हर:सिलेंडरची रचना राखण्यात मदत करताना अंतर्गत घटकांना समर्थन आणि स्थान देते.
-
सील:हायड्रॉलिक तेलाची गळती रोखण्यास मदत करा आणि अंतर्गत घटकांचे दूषित होण्यापासून संरक्षण करा.
-
माउंटिंग घटक:Flanges, trunnions, clevises, गोलाकार सांधे आणि इतर कनेक्शन प्रकार प्रतिष्ठापन आवश्यकतांनुसार निवडले जाऊ शकतात.
हायड्रोलिक सिलेंडर कसे मोजायचे
विद्यमान सिलेंडर बदलताना किंवा सानुकूल हायड्रोलिक सिलेंडरची विनंती करताना अचूक मोजमाप महत्वाचे आहेत. खालील परिमाणे सामान्यतः पुष्टी केली पाहिजे:
मुख्य परिमाणे
-
बोर व्यास:सिलेंडर बॅरलचा अंतर्गत व्यास मोजा. फरक तपासण्यासाठी एकापेक्षा जास्त स्थानांवर मोजमाप घेतले पाहिजे.
-
रॉड व्यास:पिस्टन रॉडचा व्यास स्वच्छ, न कापलेल्या विभागात मोजा आणि वेगवेगळ्या दिशांनी तपासा.
-
स्ट्रोक लांबी:पूर्णपणे मागे घेतलेल्या आणि पूर्णपणे विस्तारित पोझिशन्समधील अंतर मोजा.
-
एकूण लांबी:आवश्यक संदर्भ स्थितीत सिलेंडरची लांबी रेकॉर्ड करा, जसे की पूर्णपणे मागे घेतले.
-
माउंटिंग प्रकार:फ्लँज, ट्रुनिअन, क्लीव्हिस किंवा गोलाकार माउंटिंगसह दोन्ही टोकांवर कनेक्शनची पुष्टी करा.
सिलिंडर निवडीसाठी आवश्यक माहिती
- आवश्यक बोर आणि रॉड व्यास
- स्ट्रोक लांबी
- कामाचा दबाव आणि लोड आवश्यकता
- माउंटिंग परिमाणे आणि कनेक्शन प्रकार
- हायड्रोलिक तेल आणि ऑपरेटिंग तापमान
- कार्यरत वातावरण आणि हालचालींची वारंवारता
सिलेंडर मोजण्यापूर्वी किंवा काढून टाकण्यापूर्वी, उपकरणे बंद करा, हायड्रॉलिक दाब सोडा आणि सिलेंडर आणि कनेक्शन क्षेत्र स्वच्छ करा. कॅलिब्रेटेड मोजमाप साधने वापरणे देखील आयामी त्रुटी कमी करण्यास मदत करते.
हायड्रोलिक सिलेंडर अनुप्रयोग
रेडाफॉन हायड्रोलिक सिलेंडर उत्पादने अशा उपकरणांमध्ये वापरली जाऊ शकतात ज्यांना नियंत्रित रेखीय हालचाल आणि उचलण्याची शक्ती आवश्यक आहे.
-
बांधकाम यंत्रसामग्री:उत्खनन करणारे, लोडर, बुलडोझर आणि इतर मोबाइल उपकरणे.
-
कृषी यंत्रसामग्री:ट्रॅक्टर, कापणी यंत्र, अवजारे आणि उपकरणे ज्यांना उचलणे किंवा पोझिशनिंग कार्ये आवश्यक आहेत.
-
औद्योगिक उपकरणे:हायड्रोलिक प्रेस, साहित्य हाताळणी उपकरणे, उत्पादन यंत्रणा आणि स्वयंचलित प्रणाली.
-
खाणकाम आणि अवजड उपकरणे:सिलिंडरला जास्त भार आणि वारंवार हालचाल करून ऑपरेट करणे आवश्यक असलेले अनुप्रयोग.
-
विशेष-उद्देशीय यंत्रसामग्री:सानुकूलित सिलिंडर विशिष्ट मशीन परिमाण आणि ऑपरेटिंग आवश्यकतांनुसार डिझाइन केलेले.
रायडाफोन का निवडावे?
-
मानक आणि सानुकूल पर्याय:सिलिंडर मानक वैशिष्ट्यांनुसार किंवा ग्राहक रेखाचित्रे आणि नमुन्यांनुसार पुरवले जाऊ शकतात.
-
अर्जावर आधारित निवड:बोअर, रॉड, स्ट्रोक, माउंटिंग, सीलिंग आणि इतर तपशील कामकाजाच्या परिस्थितीशी जुळले जाऊ शकतात.
-
सीलिंग कामगिरीवर लक्ष केंद्रित करा:योग्य सीलिंग कॉन्फिगरेशन वारंवार ऑपरेशन दरम्यान हायड्रॉलिक तेल गळती नियंत्रित करण्यात मदत करतात.
-
वेगवेगळ्या भारांसाठी योग्य:दबाव, लोड, स्ट्रोक आणि ऑपरेटिंग फ्रिक्वेन्सीनुसार सिलेंडर डिझाइन निवडले जाऊ शकतात.
-
एक-स्टॉप पॉवरट्रेन पुरवठा:रायडाफोन देखील पुरवू शकतेकृषी गियरबॉक्स, प्लॅनेटरी गियरबॉक्स, आणिपीटीओ शाफ्टएका पुरवठादाराकडून एकाधिक ड्राइव्हट्रेन आणि हायड्रॉलिक घटक मिळवू पाहणाऱ्या ग्राहकांसाठी.
विनंतीएक हायड्रॉलिक सिलेंडर तपशील
तुम्ही विद्यमान हायड्रोलिक सिलेंडर बदलत असल्यास किंवा नवीन मशीन विकसित करत असल्यास, सिलेंडरचे रेखाचित्र, नमुना, भाग क्रमांक किंवा मुख्य परिमाणे प्रदान करा. Raydafon आवश्यकतांचे पुनरावलोकन करू शकते आणि उत्पादनापूर्वी योग्य सिलेंडर कॉन्फिगरेशन, माउंटिंग आयाम आणि वैशिष्ट्यांची पुष्टी करू शकते.
