प्लॅस्टिक हेलिकल गियर
  • प्लॅस्टिक हेलिकल गियरप्लॅस्टिक हेलिकल गियर
  • प्लॅस्टिक हेलिकल गियरप्लॅस्टिक हेलिकल गियर

प्लॅस्टिक हेलिकल गियर

Raydafon चीनच्या निंगबो येथील स्वतःच्या कारखान्यात POM आणि नायलॉनमध्ये सानुकूल प्लॅस्टिक हेलिकल गिअर्स बनवते. मानक टूलींग M0.1–M2.0 मॉड्यूल कव्हर करते, बोअर Ø1.40 mm ते Ø3.05 mm, बाह्य व्यास Ø10–Ø50 mm (कस्टम टूलिंगवर Ø120 mm पर्यंत) आणि चेहऱ्याची रुंदी 2.0–10.0 mm, कार्यरत तापमान श्रेणी +10°C ते. टूथ फॉर्म कट करण्याऐवजी इंजेक्शन मोल्डमध्ये तयार केल्यामुळे, हेलिक्स अँगल आणि प्रोफाइल संपूर्ण बॅचमध्ये एकसमान राहतात आणि गीअर्स सेल्फ-लुब्रिकेटिंग आणि शांतपणे चालतात — त्याच ऍप्लिकेशनमधील समतुल्य स्पर-गियर ड्राइव्हपेक्षा मोजलेला आवाज सुमारे 20% कमी आहे. जेथे जास्त टॉर्क किंवा कडकपणा आवश्यक आहे तेथे काचेने भरलेले ग्रेड उपलब्ध आहेत आणि जेथे मोल्ड केलेले प्लास्टिक कर्तव्याची पूर्तता करू शकत नाही तेथे मशीन केलेले प्लास्टिक किंवा धातूचे गियर कोट केले जातात. टूलिंग चेक आणि कोटेशनसाठी तुमचे रेखाचित्र किंवा नमुना तपशील 24 तासांच्या आत पाठवा.

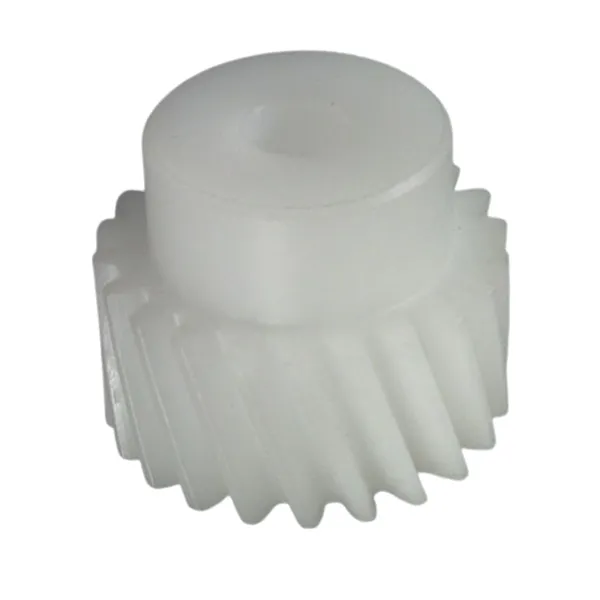

प्लॅस्टिक हेलिकल गियर — POM आणि नायलॉन, M0.1 ते M2.0

लहान ड्राईव्हसाठी इंजेक्शन-मोल्डेड हेलिकल गीअर्स ज्यांना शांतपणे चालवणे, स्नेहन नसणे आणि कमी वजन आवश्यक आहे. स्टँडर्ड टूलींग M0.1–M2.0 मॉड्यूल कव्हर करते, Ø1.40 ते Ø3.05 मिमी पर्यंतचे बोअर, बाह्य व्यास Ø10–Ø50 मिमी आणि चेहऱ्याची रुंदी 2.0–10.0 मिमी, कापलेल्या दातांच्या ऐवजी मोल्ड केलेल्या टूथ भूमितीसह - त्यामुळे टूथ-टू-टूथ कंस.

  • M0.1–M2.0मानक मॉड्यूल श्रेणी
  • Ø1.40–3.05मानक बोर श्रेणी
  • Ø10–50बाह्य व्यास श्रेणी (मिमी)
  • −३० ते +१००कार्यरत तापमान (°C)

चीनमधील प्लॅस्टिक हेलिकल गियर उत्पादक - सानुकूल पीओएम आणि नायलॉन हेलिकल गियर

Raydafon निंगबो, चीनमधील त्याच्या स्वत:च्या कारखान्यात प्लॅस्टिक हेलिकल गियर मोल्ड करते, ज्यांना कापलेल्या स्टीलच्या ऐवजी शांत, स्व-वंगण गियरची आवश्यकता असते. इंजेक्शन मोल्डमध्ये गीअरचे दात तयार होतात, त्यामुळे हेलिक्स अँगल, प्रोफाइल आणि बोअरची स्थिती नंतरच्या मशीनिंग स्टेपने न वापरता टूलद्वारे निश्चित केली जाते — म्हणूनच बॅच-टू-बॅच टूथ फॉर्म सातत्यपूर्ण राहतो आणि टूल चालू झाल्यावर युनिटची किंमत का कमी होते. सामान्य खरेदीदार लहान-मशिनरी बिल्डर्स, वैद्यकीय आणि प्रयोगशाळा उपकरणे निर्माते, उपकरणे आणि पंप उत्पादक आणि कोणीही वंगणयुक्त मेटल गियर जोडीला देखभाल-मुक्त प्लास्टिकसह बदलणारे असतात.

स्टँडर्ड टूलिंग हा सर्वात वेगवान आणि स्वस्त मार्ग आहे: मॉड्यूल, टूथ काउंट, हेलिक्स एंगल, बोअर आणि फेस रुंदी पाठवा आणि जर मूस अस्तित्वात असेल तर आम्ही स्टॉक टूलिंगमधून कोट करू. जिथे भूमिती नवीन आहे, तिथे आम्ही टूल तयार करतो आणि तुमच्या रेखांकनाला साचा बनवतो. त्याच कार्यशाळेतील संबंधित उत्पादनांमध्ये समाविष्ट आहेहेलिकल गियरउच्च टॉर्कसाठी धातूमध्ये श्रेणी, पूर्णप्लास्टिक गियरस्पूर, कृमी आणि अंतर्गत स्वरूपात रेषा, आणिस्पूर गीअर्सजर तुमच्या ड्राइव्हला हेलिकल ओव्हरलॅपची आवश्यकता नसेल.

तपशील

  • उत्पादन प्रकारहेलिकल गियर (इंजेक्शन मोल्डेड)
  • मानक मॉड्यूलM0.1 - M2.0
  • साहित्यPolyacetal (POM) / नायलॉन, विनंतीनुसार काचेने भरलेले ग्रेड
  • मानक बोरØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी
  • बाह्य व्याससानुकूल टूलिंगवर Ø10.0 – Ø50.0 मिमी, Ø120 मिमी पर्यंत
  • चेहऱ्याची रुंदी (L)2.0 - 10.0 मिमी
  • कार्यरत तापमान−30 °C ते +100 °C
  • स्नेहनस्वयं-स्नेहन, सामान्य कर्तव्यात वंगण आवश्यक नाही
  • सानुकूलनM3.0 चे मॉड्यूल, टूथ काउंट, हेलिक्स अँगल, बोर, हब, कीवे, रंग

मानक तपशील. बोर, बाह्य व्यास आणि चेहऱ्याची रुंदी दर्शविलेल्या श्रेणींमध्ये लवचिक आहेत — तुम्हाला आवश्यक मूल्ये सांगा.

प्रकार मॉड्यूल साहित्य बोर बाह्य व्यास चेहऱ्याची रुंदी (L)
हेलिकल गियर M0.1 - M2.0 Polyacetal (POM) / नायलॉन Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी (लवचिक) Ø10.0 - Ø50.0 मिमी (लवचिक) 2.0 - 10.0 मिमी (लवचिक)

सहनशीलता आणि क्षमता:मोल्डेड प्लॅस्टिक गीअर्स कट मेटल गीअर्सपेक्षा जास्त सहनशीलता बँड धारण करतात आणि अचूक आकडे मॉड्यूल, भिंतीची जाडी आणि सामग्री ग्रेडवर अवलंबून असतात. कृपया कोटेशन स्टेजवर तुमच्या असेंब्लीला आवश्यक असलेला बॅकलॅश आणि मध्य-अंतर सहिष्णुता सांगा — टूलिंग काय ठेवू शकते याची आम्ही पुष्टी करू किंवा प्लास्टिक पूर्ण करू शकत नसल्यास कट गियरची शिफारस करू.

POM किंवा नायलॉन: योग्य साहित्य निवडणे

पॉलिएसिटल (पीओएम)

लहान अचूक गीअर्ससाठी डीफॉल्ट निवड. कमी घर्षण, उच्च कडकपणा आणि ओलावा अंतर्गत अतिशय स्थिर परिमाणे, जे मध्यभागी अंतर आणि प्रतिक्रिया अंदाजे ठेवते. सतत चालणाऱ्या ड्राईव्हसाठी आणि असेंब्लीसाठी सर्वोत्कृष्ट जेथे गीअरने महिन्यांपर्यंत सहनशीलता ठेवली पाहिजे.

नायलॉन (PA)

POM पेक्षा अधिक कठीण आणि अधिक प्रभाव सहनशील, शॉक आणि कंपन चांगले ओलसर, परंतु ते आर्द्रता शोषून घेते आणि आर्द्रतेसह किंचित परिमाण बदलते. घट्ट-सहिष्णुता पोझिशनिंगपेक्षा मधूनमधून, प्रभाव-लोड किंवा उच्च-कंपन ड्राइव्हसाठी अनुकूल.

ग्लास भरलेले ग्रेड

ग्लास फायबर जोडल्याने जास्त टॉर्कसाठी ताकद आणि कडकपणा वाढतो आणि भारदस्त तापमानात रेंगाळण्याची क्षमता सुधारते, परंतु मोल्ड पोशाख वाढते आणि नैसर्गिक ओलसरपणा किंचित कमी होतो. आम्ही तुमच्या कर्तव्यासाठी ग्रेड आणि अपेक्षित जीवनाबद्दल सल्ला देऊ.

जर तुमची टॉर्कची आवश्यकता मोल्डेड प्लास्टिकच्या वाहून नेण्यापेक्षा जास्त असेल, तर प्रामाणिक उत्तर म्हणजे कट गियर - आमचे पहास्पूर गियरआणि धातूमध्ये हेलिकल गियर श्रेणी. सेवेत अयशस्वी होणारे प्लास्टिक गियर विकण्यापेक्षा आम्ही योग्य भाग उद्धृत करू.

उत्पादन तपशील

खालील छायाचित्रे आमचे मोल्ड केलेले प्लास्टिक हेलिकल गीअर्स दाखवतात: टूथ फॉर्म, हब आणि बोअर फिनिश आणि असेंबल्ड गियर सेट.

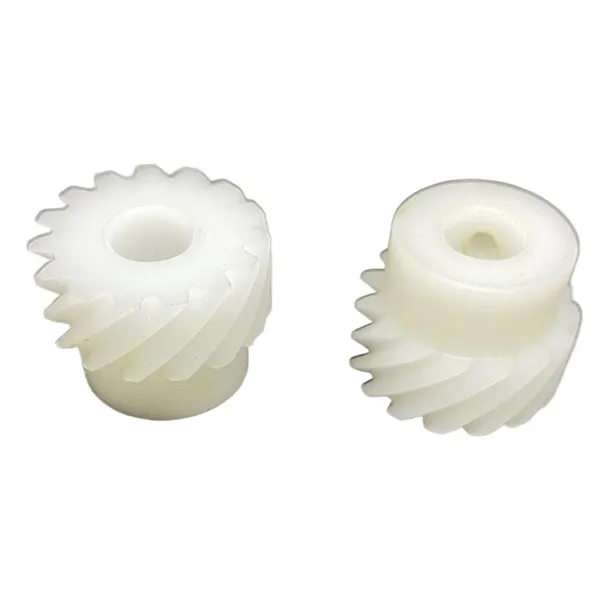

Injection moulded plastic helical gear showing helix angle, tooth form and bore
मोल्डेड प्लास्टिक हेलिकल गियर — हेलिक्स अँगल, टूथ फॉर्म आणि तयार बोअर.

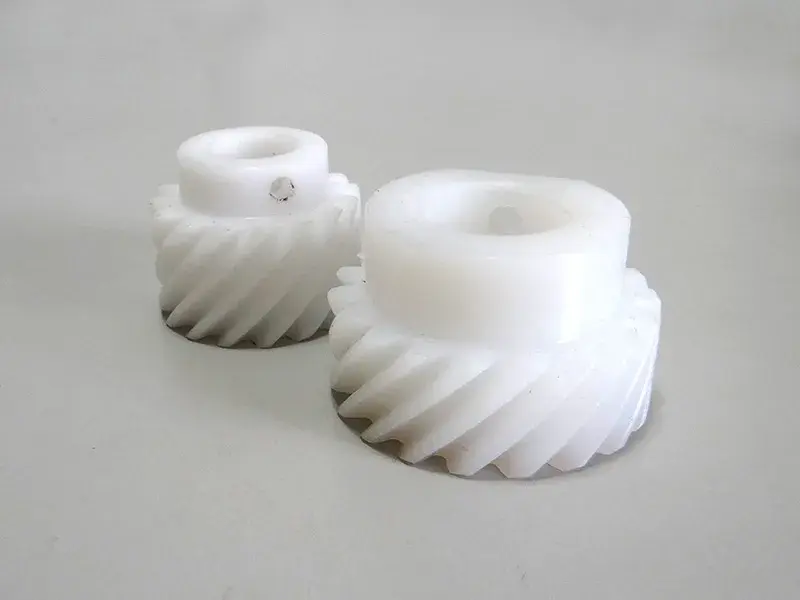

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
हब आणि अचूक बोअरसह मानक POM हेलिकल गियर.

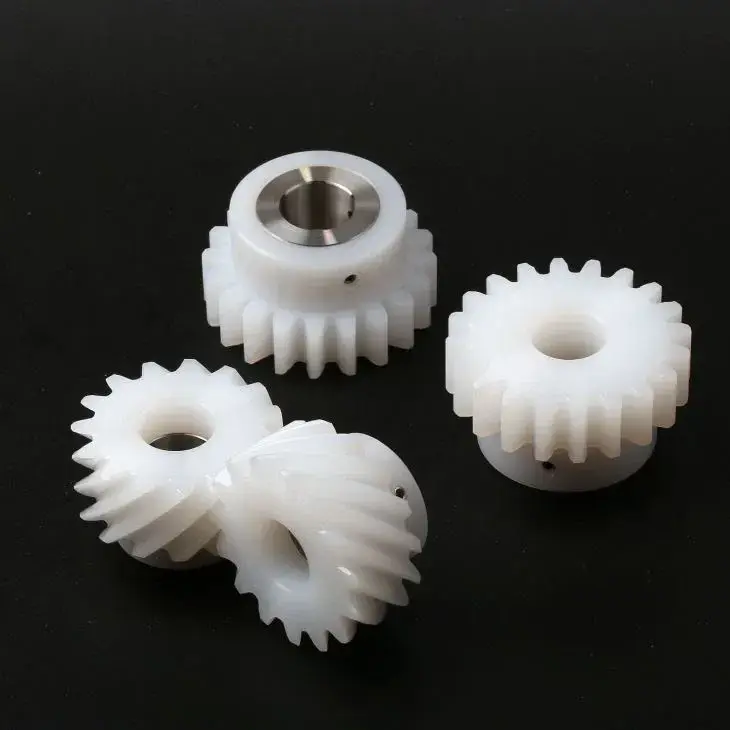

Plastic helical gear set assembled in a small drive application
प्लॅस्टिक हेलिकल गियर सेट एका लहान ड्राइव्हमध्ये एकत्र केले जातात.

मुख्य फायदे

  1. 01

    स्वत: ची स्नेहन

    POM आणि नायलॉन तेल किंवा ग्रीस फिल्मशिवाय एकमेकांविरुद्ध किंवा स्टीलच्या विरूद्ध चालतात, म्हणून पूर्वी वंगण कक्ष, सील आणि सेवा अंतराल आवश्यक असलेला गिअरबॉक्स देखभाल-मुक्त बांधला जाऊ शकतो.

  2. 02

    शांत प्रसारण

    हेलिकल टूथचा हेलिक्स ओव्हरलॅप एकाच आघाताने न होता हळूहळू गुंततो आणि पॉलिमर स्वतःच कंपन ओलावतो — आमच्या गीअर्सवर मोजलेला आवाज समान ऍप्लिकेशनमधील समतुल्य स्पर-गियर ड्राइव्हपेक्षा सुमारे 20% कमी आहे.

  3. 03

    कमी परस्पर वजन

    मोल्ड केलेले प्लास्टिक स्टील किंवा पितळापेक्षा खूप हलके असते, जे चालविलेल्या भागांची जडत्व कमी करते. हँड टूल्स, पोर्टेबल इन्स्ट्रुमेंट्स, लहान पोझिशनिंग मेकॅनिझम आणि इतर वजन-संवेदनशील उत्पादनांमध्ये ते महत्त्वाचे आहे.

  4. 04

    गंज आणि रासायनिक प्रतिकार

    अभियांत्रिकी प्लास्टिक बहुतेक ऍसिडस्, अल्कली, डिटर्जंट्स आणि अन्न-संपर्क साफसफाईच्या घटकांना गंजत नाही आणि प्रतिकार करत नाही, म्हणून गीअर दमट, धुतलेले किंवा हलके संक्षारक वातावरणात चालू शकते जेथे धातूच्या गियरला प्लेटिंगची आवश्यकता असते.

  5. 05

    सुसंगत मोल्ड भूमिती

    टूथ फॉर्म मोल्ड पोकळीतून येतो, म्हणून बॅचमधील प्रत्येक भाग मूलत: सारखाच असतो — कटर घालू नये, प्रोफाइलमध्ये रन-टू-रन व्हेरिएशन नाही आणि तुमच्यासाठी तपासणीचे कमी प्रयत्न.

  6. 06

    फॅक्टरी-थेट किंमत

    टूल, मोल्डिंग आणि तपासणी सर्व एकाच छताखाली होतात, त्यामध्ये ट्रेडिंग मार्जिन नसते. युनिट किंमत टूलींग स्टेजद्वारे चालविली जाते, मध्यम स्तराद्वारे नाही.

हेलिकल गियर टॉर्क कसे प्रसारित करते

स्पर गियरचे दात एकाच वेळी वीण दातांना भेटतात. हेलिकल गियरचे दात अक्षाच्या एका कोनात सेट केलेले असतात, त्यामुळे संपर्क दाताच्या एका टोकापासून सुरू होतो आणि झिप बंद होतो त्याप्रमाणे दुसऱ्या टोकापर्यंत जातो. त्यामुळे भार परिणाम म्हणून येण्याऐवजी हळूहळू वाढतो, हे मुख्य कारण आहे की हेलिकल जोडी समान गतीने आणि भाराने स्पूर जोडीपेक्षा नितळ आणि शांतपणे चालते.

दुसरा परिणाम म्हणजे लोड शेअरिंग. त्या कर्णरेषेवर कोणत्याही क्षणी अनेक दात संपर्कात असल्यामुळे, दिलेल्या टॉर्क प्रसारित करण्यासाठी आवश्यक असलेली शक्ती दातांच्या बाजूच्या मोठ्या भागावर पसरलेली असते, त्यामुळे स्थानिक संपर्काचा दाब कमी असतो आणि पृष्ठभागाचा पोशाख कमी होतो. संपूर्ण भार वाहून नेणारा एकच प्लास्टिकचा दात विकृत होईल; दातांचा एक संच सामायिक करत नाही — म्हणूनच हेलिकल भूमिती पीओएम आणि नायलॉन सारख्या तुलनेने मऊ सामग्रीसाठी योग्य आहे.

हेलिकल दात शाफ्टच्या बाजूने एक अक्षीय थ्रस्ट लोड देखील तयार करतात, म्हणून शाफ्टवरील बीयरिंग किंवा थ्रस्ट वॉशर ते घेण्यास सक्षम असणे आवश्यक आहे. स्पर गीअरच्या जागी हेलिकल गियर निर्दिष्ट करण्यापूर्वी हे एक डिझाइन पॉईंट तपासण्यासारखे आहे: टूथ ओव्हरलॅप शांतता आणि लोड शेअरिंग विकत घेते, परंतु ते उर्वरित असेंब्लीला अतिरिक्त अक्षीय बल देते.

अर्ज

  • लहान गियरमोटरशांत कपात टप्पे
  • वैद्यकीय आणि प्रयोगशाळा उपकरणेस्वच्छ, स्नेहन-मुक्त ड्राइव्हस्
  • अन्न आणि पेय उपकरणेवॉश-डाउन, रासायनिक प्रतिरोधक भाग
  • कार्यालय आणि घरगुती उपकरणेकमी-आवाज क्रिया आणि टाइमर
  • ऑटोमोटिव्ह उपकरणेमिरर, सीट, लॅचेस, लहान ऍक्च्युएटर
  • इन्स्ट्रुमेंटेशन आणि रोबोटिक्सहलके, कमी-जडत्व पोझिशनिंग ड्राइव्ह
  • वेंडिंग आणि डिस्पेंसिंग मशीनस्वयं-वंगण दीर्घ-आयुष्य यंत्रणा
  • पंप आणि वाल्वगंज नसलेले अंतर्गत गियरिंग

तुमचा अर्ज सूचीबद्ध नसल्यास, रेखाचित्र किंवा नमुना भाग पाठवा. बहुतेक प्रकरणांमध्ये आम्ही मॉड्यूल, बोर आणि हेलिक्स कोनातून खात्री करू शकतो की मानक टूलिंग फिट आहे की नवीन साचा आवश्यक आहे.

खरेदीदार FAQ

  • हे गीअर्स प्लॅस्टिकच्या पट्टीपासून बनवलेले आहेत की मशिन केलेले आहेत?ते स्टील टूलिंगमध्ये मोल्ड केलेले इंजेक्शन आहेत, जे संपूर्ण बॅचमध्ये दात भूमिती एकसारखे ठेवते आणि युनिटची किंमत कमी करते. मशीन केलेले प्लास्टिक गीअर्स प्रोटोटाइप आणि अगदी कमी व्हॉल्यूमसाठी उपलब्ध आहेत.
  • प्लास्टिकच्या हेलिकल गियरमध्ये जास्तीत जास्त टॉर्क किती आहे?हे मॉड्यूल, चेहऱ्याची रुंदी, दातांची संख्या आणि सामग्रीच्या ग्रेडवर अवलंबून असते, म्हणून आम्ही एकच आकृती प्रकाशित करत नाही. टॉर्क, वेग आणि ड्युटी सायकल पाठवा आणि आम्ही मॉड्यूल आणि सामग्रीची शिफारस करू किंवा ड्युटीला त्याऐवजी मेटल गियरची आवश्यकता असल्यास सांगू.
  • मला गियर वंगण घालण्याची गरज आहे का?सामान्य कर्तव्यात नाही. पीओएम आणि नायलॉन स्वयं-वंगण आहेत. हाय-स्पीड किंवा हाय-लोड सतत धावण्यासाठी, थोड्या प्रमाणात सुसंगत ग्रीस आयुष्य वाढवू शकते आणि तुमच्या कर्तव्याची आवश्यकता असल्यास आम्ही अवतरण टप्प्यावर असे म्हणू.
  • बोअर आणि टूथ फॉर्मवर तुम्ही कोणती सहनशीलता धरू शकता?मोल्ड केलेले भाग कट गीअर्सपेक्षा विस्तीर्ण बँड धारण करतात. तुमच्या असेंब्लीसाठी आवश्यक असलेले केंद्र-अंतर आणि बॅकलॅश टॉलरन्स आम्हाला सांगा आणि टूलिंग ते पूर्ण करू शकते की नाही हे आम्ही पुष्टी करू, किंवा जर ते शक्य नसेल तर मशीन केलेला भाग उद्धृत करू.
  • सानुकूल गियरसाठी टूलिंग खर्च आणि लीड टाइम किती आहे?टूलिंगची किंमत मॉड्यूल, पोकळ्यांची संख्या आणि गियर आकार यावर अवलंबून असते; मोठे मॉड्यूल आणि मल्टी-कॅव्हीटी टूल्सची किंमत जास्त आहे. रेखांकन मंजूर झाल्यानंतर, आम्ही कोटेशनसह टूल लीड टाइम आणि नमुना शेड्यूलची पुष्टी करतो, साधारणपणे रेखाचित्र प्राप्त झाल्यापासून 24 तासांच्या आत.
  • आम्ही आधीच वापरत असलेला नमुना भाग तुम्ही जुळवू शकता?होय. नमुना किंवा आकारमान रेखाचित्र पाठवा — मॉड्यूल, टूथ काउंट, हेलिक्स अँगल, बोअर, चेहऱ्याची रुंदी आणि साहित्य. ते विद्यमान टूलिंगशी जुळते किंवा नवीन मूस आवश्यक आहे की नाही याची आम्ही पुष्टी करू आणि कोणत्याही प्रकारे कोट करू.

संबंधित उत्पादने आणि पुढील वाचन

प्लॅस्टिक हेलिकल गियर कोटेशनची विनंती करा

तुमचे रेखाचित्र किंवा नमुना तपशील पाठवा — मॉड्यूल, दातांची संख्या, हेलिक्स अँगल, बोअर, चेहऱ्याची रुंदी, सामग्री आणि प्रमाण. आम्ही मानक टूलिंग फिट किंवा नवीन साचा आवश्यक आहे की नाही याची पुष्टी करतो आणि 24 तासांच्या आत किंमत आणि लीड टाइमसह उत्तर देतो.

आता चौकशी पाठवा

* उद्धृत केलेले आकडे (आवाज कमी करणे, तापमान श्रेणी, मॉड्यूल आणि बोअर श्रेणी) मानक टूलिंग आणि सामान्य कर्तव्य परिस्थितीचा संदर्भ देतात. ऑर्डर देण्यापूर्वी कृपया अंतिम रेखाचित्र आणि सामग्री ग्रेडची पुष्टी करा.
