रिंग गियर

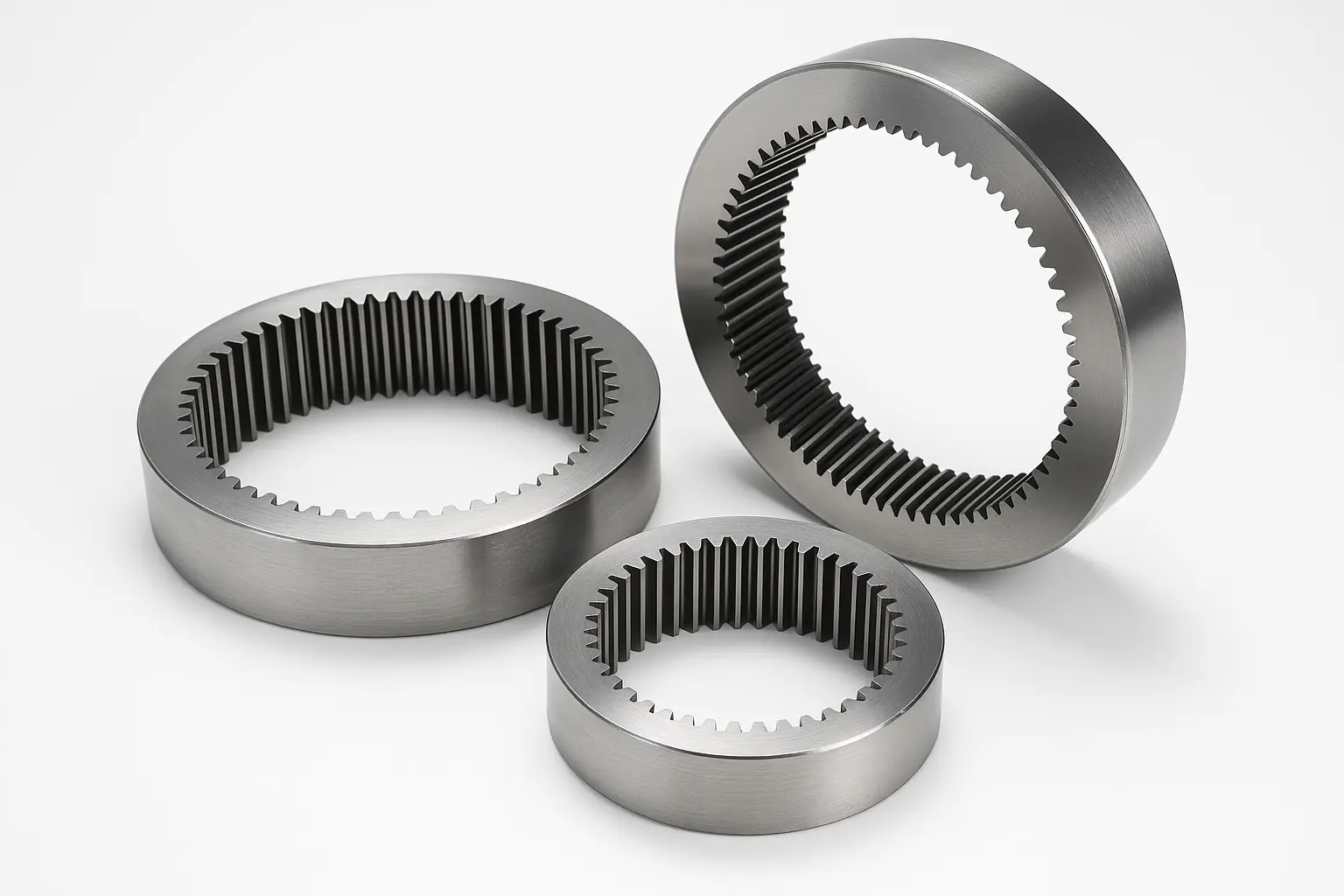

रायडाफोनच्या रिंग गियर सिरीजमध्ये अंतर्गत गियर रिंग, सेगमेंटेड गियर रिंग, मोठ्या मॉड्यूलस हेवी-ड्यूटी गियर रिंग आणि इतर प्रकारांचा समावेश आहे, ज्याचा मोठ्या प्रमाणावर स्लीइंग बेअरिंग्स, पवन उर्जा यॉ सिस्टम, अभियांत्रिकी मशिनरी टर्नटेबल्स, हेवी-ड्यूटी ट्रान्समिशन डिव्हाइसेस आणि इतर क्षेत्रांमध्ये वापर केला जातो. Raydafon, एक व्यावसायिक निर्माता आणि चीनमधील कारखाना म्हणून, तुमची पहिली पसंती आहे!

सीएनसी गियर हॉबिंग, गीअर ग्राइंडिंग आणि इतर प्रक्रिया प्रक्रियांसह टूथ पृष्ठभाग पूर्ण करणे आणि मेशिंग अचूकता उद्योग मानकांची पूर्तता करते याची खात्री करण्यासाठी आम्ही मूलभूत सामग्री म्हणून उच्च-शक्तीचे मिश्र धातु स्टील वापरतो. मोठ्या आकाराच्या रिंग गियरसाठी, आम्ही समर्पित उष्णता उपचार लाइनसह सुसज्ज आहोत, ज्यामुळे थकवा वाढवण्यासाठी आणि पोशाख प्रतिकारशक्ती सुधारण्यासाठी पूर्ण-वर्तुळ कार्ब्युराइझिंग किंवा इंडक्शन क्वेंचिंग ट्रीटमेंट साध्य करता येते. सर्व उत्पादने पूर्णपणे आमच्या स्वतःच्या कारखान्यांमध्ये उत्पादित केली जातात आणि पिच एरर आणि रेडियल रनआउट यासारखे प्रमुख पॅरामीटर्स थ्री-ऑर्डिनेट, गियर प्रोफाइल मापन यंत्रे आणि इतर उपकरणांद्वारे शोधले जातात जेणेकरुन सुरळीत असेंबली आणि ऑपरेशन दरम्यान कोणताही असामान्य आवाज येऊ नये.

सध्या रायडाफोनचेरिंग गियरउत्पादने टॉवर क्रेन, शील्ड मशीन, स्वयंचलित वर्कस्टेशन्स आणि इतर उपकरणांमध्ये मोठ्या प्रमाणावर वापरली गेली आहेत आणि जर्मनी, ब्राझील, भारत आणि इतर देशांमध्ये निर्यात केली गेली आहेत. स्थिर गुणवत्ता आणि वेळेवर वितरणासह, आम्ही देश-विदेशातील अनेक उपकरण उत्पादकांसह दीर्घकालीन सहकार्य जिंकले आहे. तुम्हाला चाचणी स्थापनेसाठी किंवा मोठ्या प्रमाणात खरेदीसाठी नमुन्यांचा एक छोटासा तुकडा आवश्यक असला तरीही, Raydafon व्यावसायिक सेवा आणि उत्कृष्ट उत्पादनांसह तुमच्या प्रकल्पासाठी ठोस समर्थन देऊ शकते. नमुने किंवा कोटेशनसाठी आमच्याशी मोकळ्या मनाने संपर्क साधा आणि आमची तांत्रिक टीम तुमच्या रेखांकन आवश्यकतांवर आधारित द्रुत प्रतिसाद आणि निवड सूचना देईल.

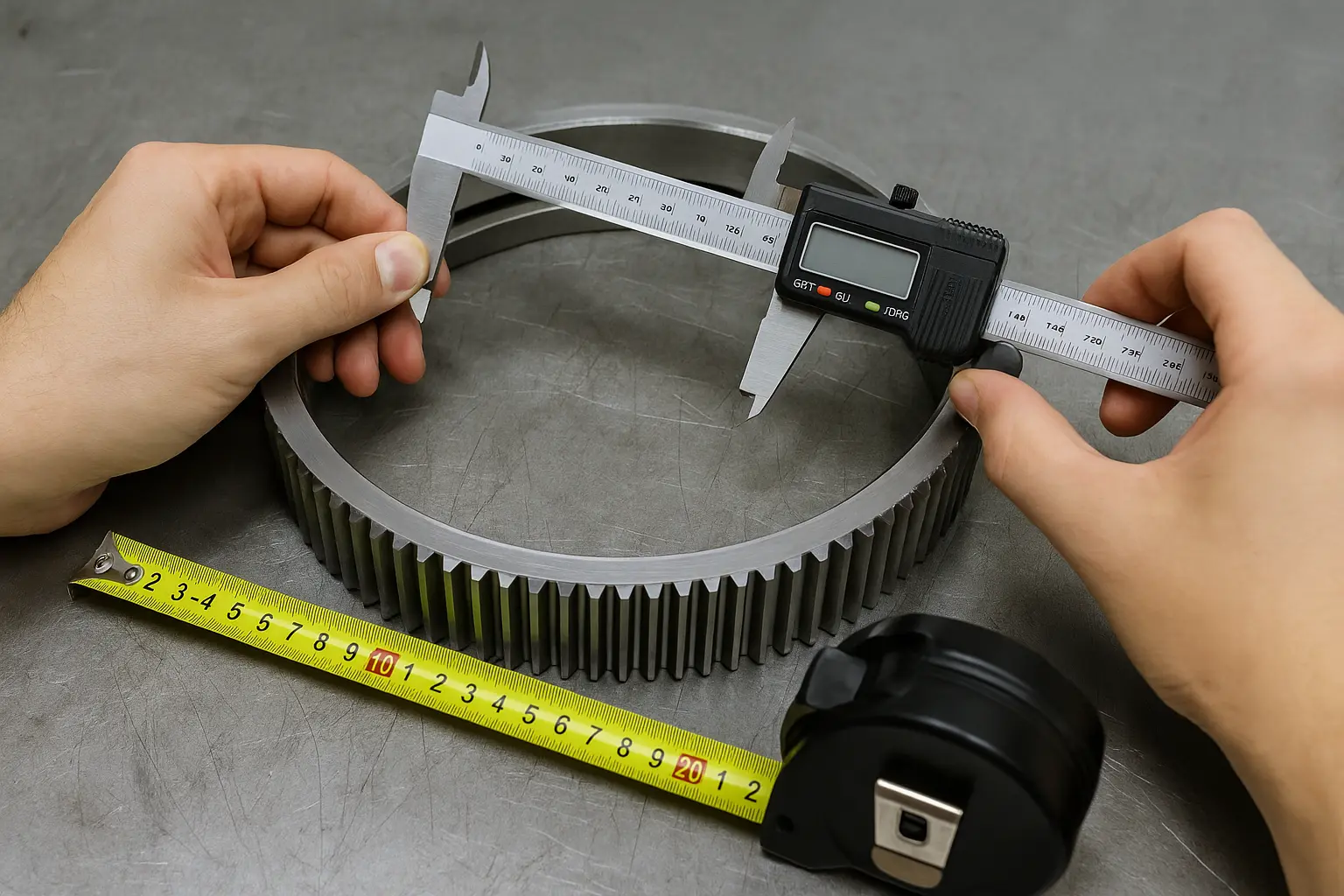

रिंग गियरचा आकार कसा मोजायचा

रिंग गियर (गियर रिंग) बदलताना किंवा सानुकूलित करताना मोजमाप कोठून सुरू करावे हे बऱ्याच ग्राहकांना माहित नसते. खरं तर, हे काम क्लिष्ट नाही. जोपर्यंत तुम्ही काही प्रमुख आकाराच्या पॅरामीटर्समध्ये प्रभुत्व मिळवता तोपर्यंत ते उपकरणांच्या गरजांशी जुळते की नाही हे तुम्ही ठरवू शकता.

प्रथम बाह्य व्यास पहा.

गियर रिंगच्या सर्वात बाहेरील काठापासून सर्वात बाहेरील काठापर्यंतचे अंतर मोजण्यासाठी कॅलिपर वापरा, ज्याला तथाकथित "बाह्य व्यास" म्हणतात. हे मूल्य एकूण संरचनेत गियर रिंगद्वारे व्यापलेली जागा निर्धारित करते. ते खूप मोठे किंवा खूप लहान असू शकत नाही आणि ते तुमच्या मूळ उपकरणाच्या स्थितीत बसले पाहिजे.

दुसरा आतील व्यास आहे.

हा गियर रिंगच्या मध्यभागी असलेल्या गोलाकार छिद्राचा व्यास आहे. काही ग्राहक त्याला "शाफ्ट होल" म्हणतात. हा आकार शाफ्ट किंवा आपल्या उपकरणावरील स्थापनेच्या स्थानावरील फ्लँजशी पूर्णपणे सुसंगत असणे आवश्यक आहे, अन्यथा ते फिट होणार नाही किंवा सैल होईल.

पुढे दातांची संख्या आहे.

फक्त एक एक करून दात मोजा, ​​ते क्लिष्ट नाही. हे मूल्य गियर ट्रान्समिशनच्या आनुपातिक संबंधांवर परिणाम करेल. जर ते जुळणारे सूर्य गियर आणि ग्रहांच्या गियरशी जुळत नसेल, तर उपकरणे सामान्यपणे चालणार नाहीत.

मॉड्यूल देखील गंभीर आहे.

मॉड्यूल प्रत्येक दाताचा आकार आहे, जो दातांमधील अंतराशी संबंधित आहे. हे सूत्र वापरून मोजले जाऊ शकते: मॉड्यूल = बाह्य व्यास ÷ (दातांची संख्या + 2). तुम्हाला खात्री नसल्यास, तुम्ही आम्हाला दातांची संख्या आणि बाह्य व्यास सांगू शकता आणि आम्ही तुम्हाला गणना करण्यात मदत करू.

दात रुंदी आणि दात कोन देखील आहेत.

काही उपकरणे आवाज आणि भार यांच्यासाठी संवेदनशील असतात, म्हणून तुम्हाला दातांची रुंदी (दातांची जाडी) आणि दाब कोन (दातांचा कल, साधारणपणे 20 अंश) विचारात घेणे आवश्यक आहे. हे जाळीच्या गुळगुळीतपणावर परिणाम करतात आणि जीवनाशी देखील संबंधित आहेत.

जर दरिंग गियरस्क्रू छिद्रे आहेत, भोक अंतर आणि थ्रेड तपशील मोजण्यासाठी लक्षात ठेवा.

काही रिंग गीअर्समध्ये फिक्सिंगसाठी स्क्रू होल असतात. छिद्रांचे आकार, संख्या आणि व्यवस्था वर्तुळ (PCD) मोजा आणि ते आम्हाला पाठवा, जेणेकरून ते सार्वत्रिक आहे की नाही हे आम्ही त्वरीत पुष्टी करू शकू किंवा मोल्डमध्ये बदल करणे आवश्यक आहे.

रायडाफॉन रिंग गियर का निवडा

रायडाफोन चे Ring Gear निवडणे हे मूलत: एक विश्वासार्ह, उच्च-परिशुद्धता ट्रान्समिशन सोल्यूशन निवडणे आहे जे दीर्घकालीन लोड चाचण्यांना तोंड देऊ शकते. Raydafon विविध अचूक गीअर्स तयार करण्यात माहिर आहे. परिपक्व उत्पादन प्रणाली आणि तपशिलांवर अत्यंत नियंत्रणासह, आमची रिंग गियर उत्पादने केवळ स्थिर दर्जाचीच नाहीत तर त्यांची अष्टपैलुत्व आणि सुसंगतता देखील आहे. ते कोर ट्रान्समिशन स्ट्रक्चर्समध्ये मोठ्या प्रमाणावर वापरले जातात जसे की पवन उर्जा गती वाढवणारे, ग्रह कमी करणारे आणि अभियांत्रिकी मशीनरी ड्राइव्ह सिस्टम.

आमचे रिंग गियर कार्बराइज्ड मिश्र धातुचे स्टील, उच्च-शक्तीचे कास्ट स्टील किंवा सानुकूलित स्टेनलेस स्टील सामग्रीचे बनलेले आहे आणि वापराच्या परिस्थितीनुसार अचूक बनावट आणि उष्णता उपचारित केले आहे. दात पृष्ठभागाची कडकपणा HRC60 पर्यंत पोहोचू शकते. तंत्रज्ञानाच्या दृष्टीने, आम्ही सीएनसी हॉबिंग, टूथ प्रोफाइल ट्रिमिंग आणि रिंग गियर इनर डायमीटर लॅपिंग यांसारख्या अनेक अचूक प्रक्रिया लिंक्स वापरतो आणि गियर मापन केंद्र वापरतो की दात दिशा त्रुटी आणि रेडियल रनआउट यांसारख्या मुख्य आयामांची पूर्णपणे तपासणी करण्यासाठी प्रत्येक उत्पादन उच्च जुळणी आणि हस्तक्षेप-मुक्त ऑपरेशन आणि गेअर कॅरी आणि गेअर कॅरीसह हे सुनिश्चित करण्यासाठी वापरतो.

रायडाफोन ला चांगली माहिती आहे की वेगवेगळ्या उद्योगांना रिंग गियर उत्पादनांसाठी वेगवेगळ्या आवश्यकता आहेत, म्हणून आम्ही विविध वैशिष्ट्ये आणि मानक नसलेल्या कस्टमायझेशन सेवा प्रदान करतो. मोठ्या मॉड्युलस हेवी-ड्युटी रिंग गीअर्सपासून ते लहान मॉड्युलस हाय-प्रिसिजन रिंग गीअर्सपर्यंत, आम्ही मागणीनुसार उत्पादन करू शकतो आणि रेखांकनाची पुष्टी झाल्यानंतर 10 कामकाजाच्या दिवसात नमुने वितरीत करू शकतो. त्याच वेळी, आमचे रिंग गियर अंतर्गत आणि बाह्य गियर संरचनांना देखील समर्थन देते, जे पवन उर्जा यॉ मेकॅनिझम, ऑटोमॅटिक ट्रान्समिशन बॉक्स आणि यांत्रिक स्लीइंग डिव्हाइसेस यांसारख्या विविध कार्य परिस्थितींच्या संरचनात्मक आवश्यकता पूर्ण करू शकतात.

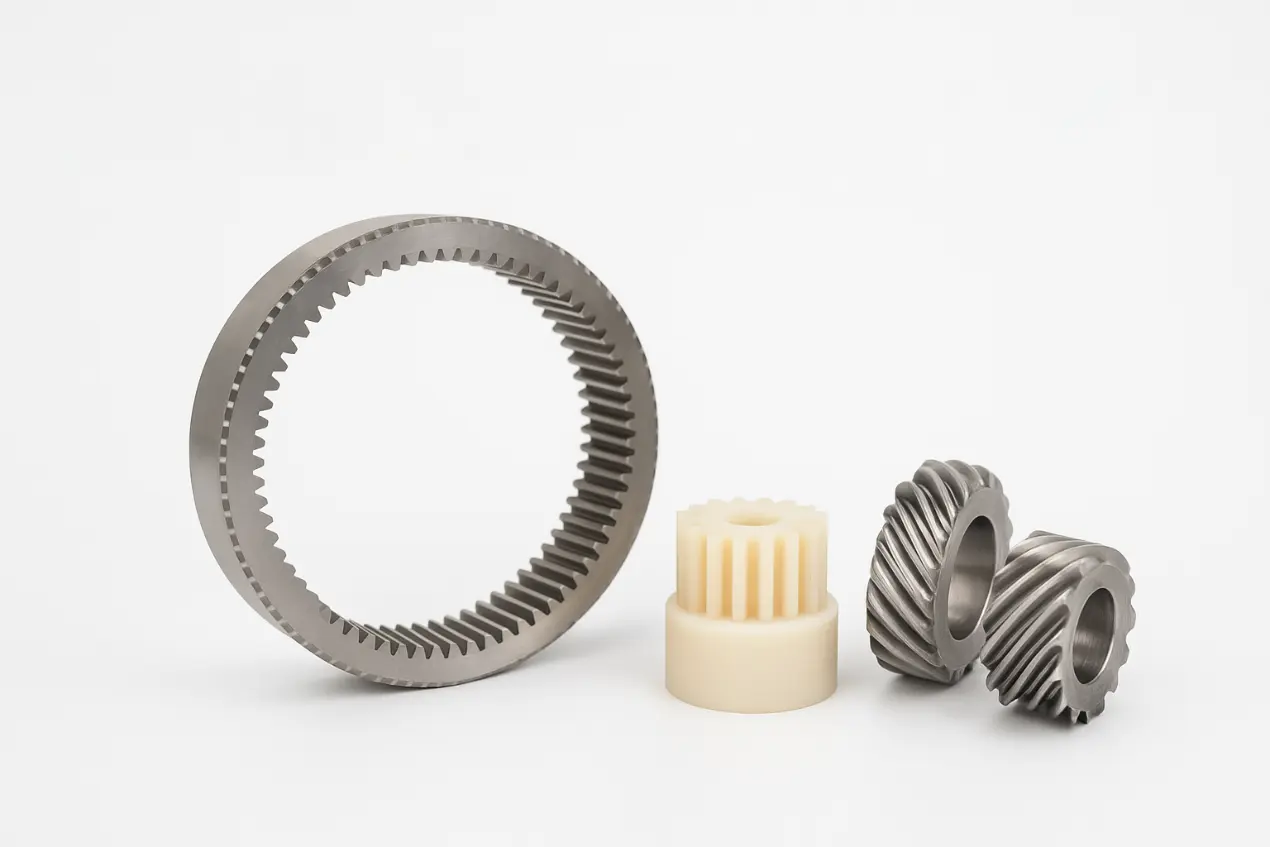

रायडाफोन केवळ Ring Gear चे उत्पादन करत नाही तर प्लास्टिक गियर, Bevel Gear, Screw Gear, इत्यादींसह संपूर्ण प्रिसिजन गियर उत्पादन लाइन देखील आहे. शांत आणि हलके कार्यालयीन उपकरणांचा पाठपुरावा करणारा ग्राहक असो किंवा हेवी-ड्युटी आणि परिधान-प्रतिरोधक आवश्यक असणारा औद्योगिक ग्राहक असो, आम्ही एक-स्टॉप सोल्यूशन देऊ शकतो. Raydafon निवडणे म्हणजे एक तांत्रिक निर्माता निवडणे जो खरोखर गीअर्स समजतो, खर्च नियंत्रित करतो आणि गुणवत्तेशी तडजोड करत नाही. तुमच्याकडे रिंग गीअर्सच्या वापराविषयी तांत्रिक प्रश्न असल्यास, किंवा विशिष्ट उपकरणासाठी योग्य उच्च-परिशुद्धता रिंग गियर्स शोधत असल्यास, कृपया आमच्या तांत्रिक टीमशी मोकळ्या मनाने संपर्क साधा. Raydafon तुमच्या ट्रान्समिशन सिस्टमसाठी एक स्थिर आणि विश्वासार्ह "पॉवर क्लोज्ड लूप" प्रदान करेल.
