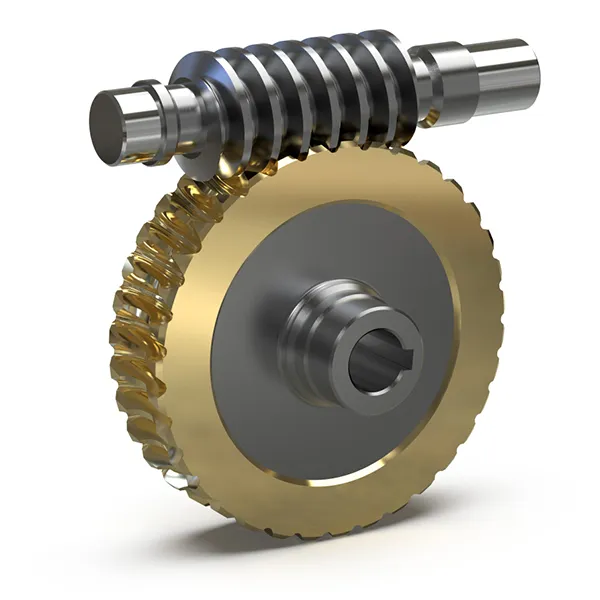

ब्रास वर्म व्हील
  • ब्रास वर्म व्हीलब्रास वर्म व्हील
  • ब्रास वर्म व्हीलब्रास वर्म व्हील

ब्रास वर्म व्हील

Raydafon ही चीन-आधारित OEM उत्पादक आणि अभियांत्रिकी यंत्रसामग्री, धातुकर्म उपकरणे, वैद्यकीय उपकरणे, जहाज बांधणी आणि स्वयंचलित गोदामांमध्ये वर्म गियर ड्राइव्हसाठी ब्रास वर्म व्हीलचा पुरवठादार आहे. मानक उत्पादन ZCuSn10Pb1 कथील कांस्य, कठोरता HB≥80 वापरते, सामान्य पितळांपेक्षा सुमारे 30% जास्त प्रतिरोधक असते. कास्टिंग, रफ टर्निंग, बारीक टर्निंग, हॉबिंग आणि ग्राइंडिंग - दाताच्या पृष्ठभागावरील खडबडीत Ra≤1.6μm पर्यंत पोहोचणे आणि मॅचिंग वर्मसह 0.05 मिमीच्या खाली जाळी टाकणे या पाच अचूक चरणांद्वारे गियरवर प्रक्रिया केली जाते. पारेषण कार्यक्षमता राष्ट्रीय मानकांपेक्षा सुमारे 15% जास्त आहे आणि स्वयं-वंगण कार्यक्षमतेमुळे तेल अवलंबित्व कमी होते. सतत 5000-तास ऑपरेशन चाचणी 0.01 मिमी प्रति 100 तासांपेक्षा कमी पोशाख दर दर्शवते. मानक नमुना: मॉड्यूल 0.5, 20 दात, दातांचा व्यास 11.2 मिमी, उंची 12 मिमी, बाह्य व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्रॅम. सानुकूल मॉड्यूल, दात क्रमांक, बाह्य व्यास 50 मिमी ते 300 मिमी आणि सामग्री ग्रेड समर्थित आहेत. मानक ऑर्डरसाठी वितरण सुमारे 15 दिवस आहे. जलद अवतरणासाठी रेखाचित्र, साहित्य ग्रेड, प्रमाण आणि गंतव्य पोर्ट पाठवा.
चीन OEM ब्रास वर्म व्हील उत्पादक

अभियांत्रिकी, वैद्यकीय आणि जहाजबांधणी उपकरणांमध्ये वर्म गियर ड्राईव्हसाठी ब्रास वर्म व्हील उत्पादक

Raydafon ही चीन-आधारित फॅक्टरी-थेट उत्पादक आणि ब्रास वर्म व्हीलचा पुरवठादार आहे. हे ब्रास वर्म व्हील ZCuSn10Pb1 कथील कांस्य HB≥80 सह कठोरता वापरते आणि सामान्य पितळांपेक्षा सुमारे 30% जास्त प्रतिकार करते. पाच अचूक पायऱ्यांद्वारे प्रक्रिया केली जाते — कास्टिंग, रफ टर्निंग, बारीक टर्निंग, हॉबिंग आणि ग्राइंडिंग — दाताच्या पृष्ठभागावरील खडबडीत Ra≤1.6μm पर्यंत पोहोचणे आणि मॅचिंग वर्मसह 0.05 मिमी खाली जाळी टाकणे. प्रसारण कार्यक्षमता राष्ट्रीय मानकापेक्षा सुमारे 15% जास्त आहे आणि 5000-तास सतत ऑपरेशन चाचणी 0.01 मिमी प्रति 100 तासांपेक्षा कमी पोशाख दर दर्शवते. ऍप्लिकेशन्समध्ये एक्स्कॅव्हेटर स्लीव्हिंग, फोर्कलिफ्ट लिफ्टिंग, रोलिंग मिल रोलर ट्रान्समिशन, सीटी स्कॅनर रोटेटिंग फ्रेम्स, डेंटल चेअर ऍडजस्टमेंट, डेक क्रेन लफिंग आणि ऑटोमेटेड वेअरहाऊस स्टॅकर्स यांचा समावेश आहे. सानुकूल मॉड्यूल, दात संख्या आणि बाह्य व्यास 50 मिमी ते 300 मिमी पर्यंत समर्थित आहेत. कोटेशनची विनंती करण्यासाठी रेखाचित्र, साहित्य ग्रेड, प्रमाण आणि गंतव्य पोर्ट पाठवा.

HB≥80कडकपणा
Ra≤1.6μmदात पृष्ठभाग
<0.05 मिमीमेशिंग त्रुटी
+१५%कार्यक्षमता वि राष्ट्रीय मानक
15 दिवसमानक वितरण

साहित्य, अचूकता आणि स्व-वंगण फायदे

Raydafon ZCuSn10Pb1 कथील कांस्य वापरून हे ब्रास वर्म व्हील तयार करते. सामान्य पितळाच्या तुलनेत, हे मिश्र धातु जास्त कडकपणा, चांगले पोशाख प्रतिरोध आणि सतत लोड अंतर्गत अधिक स्थिर कार्यप्रदर्शन देते. पाच-चरण उत्पादन प्रक्रिया दात भूमिती आणि पृष्ठभाग समाप्त दोन्ही नियंत्रित करते, जे वर्म शाफ्टसह गुळगुळीत जाळीसाठी महत्त्वपूर्ण आहे.

पायरी 1 - कास्टिंग

ZCuSn10Pb1 कथील कांस्य स्थिर कडकपणासाठी नियंत्रित धान्य रचनासह रिक्त स्थानांमध्ये टाकले जाते.

पायरी 2 - खडबडीत आणि बारीक वळणे

गियर कटिंग करण्यापूर्वी बाह्य व्यास, बोर, पायरी आणि चेहरे सहनशीलतेकडे वळले जातात.

पायरी 3 - हॉबिंग

हेलिकल टूथ प्रोफाईल वर्म शाफ्टशी जुळण्यासाठी कापले जाते, दात क्रमांक आणि मॉड्यूल प्रति रेखाचित्र नियंत्रित केले जातात.

पायरी 4 - पीसणे

दात पृष्ठभाग Ra≤1.6μm पर्यंत जमिनीवर आहे आणि अळीसह मेशिंग त्रुटी 0.05 मिमी खाली ठेवली जाते.

पायरी 5 - तपासणी आणि पॅकिंग

कडकपणा, परिमाण आणि जाळी तपासली जाते. पॅकिंग करण्यापूर्वी अँटी-रस्ट ऑइल आणि संरक्षक रॅपिंग लावले जाते.

संबंधित गियर आणि ट्रान्समिशन भाग खरेदी करणाऱ्या खरेदीदारांसाठी, पूर्ण पुनरावलोकन कराअचूक गियरश्रेणी, दवर्म गियर आणि वर्म शाफ्टपृष्ठ, आणि दडुप्लेक्स वर्म गियरपृष्ठ

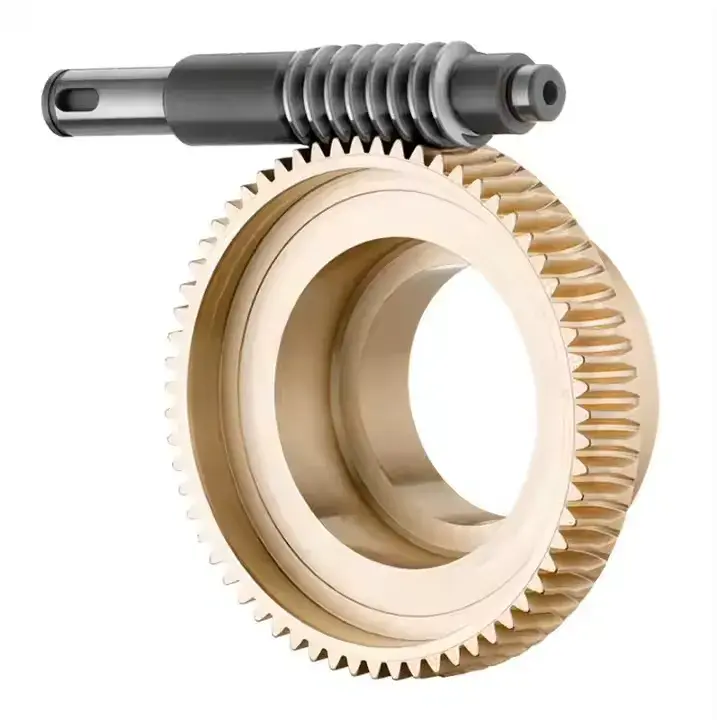

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

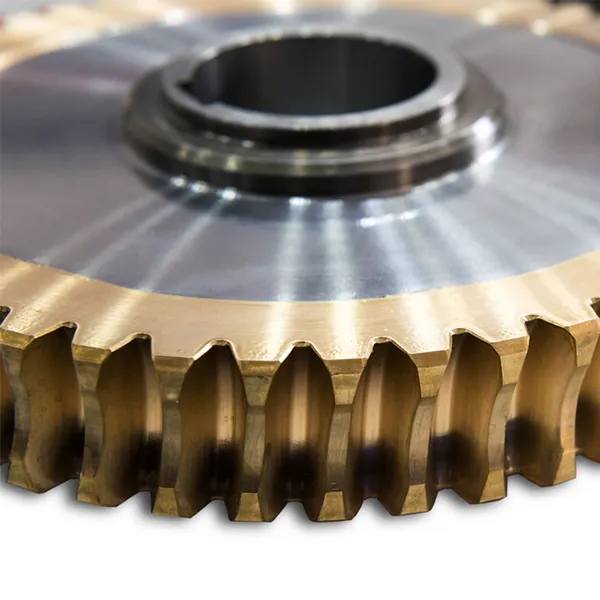

ZCuSn10Pb1 कथील कांस्य पासून उत्पादित ब्रास वर्म व्हील

मानक तपशील आणि परिमाण

खालील सारण्यांमध्ये मानक नमुना तपशील, वर्म व्हील आकार आणि जुळणारे वर्म गियर शाफ्ट आकार सूचीबद्ध आहेत. कस्टम मॉड्यूल, दात क्रमांक, बाह्य व्यास 50 मिमी ते 300 मिमी, बोअर आणि सामग्री ग्रेड OEM प्रकल्पांसाठी समर्थित आहेत.

मानक तपशील

आयटम मूल्य
साहित्य पितळ (ZCuSn10Pb1 कथील कांस्य)
रंग पिवळा
मॉड्यूल 0.5
वजन 16 ग्रॅम

वर्म व्हीलचा आकार

आयटम मूल्य
दात 20
दात व्यास 11.2 मिमी
उंची 12 मिमी / 0.47 इंच
बाह्य व्यास 11 मिमी / 0.43 इंच
भोक व्यास 4 मिमी / 0.16 इंच
पायरी आकार 9 × 7 मिमी / 0.35 × 0.27 इंच (डाय × एच)
एकूण आकार 12 × 11 × 4 मिमी / 0.47 × 0.39 × 0.12 इंच (H × OD × ID)

वर्म गियर शाफ्टचा आकार

आयटम मूल्य
उंची 20 मिमी / 0.79 इंच
बाह्य व्यास 9.8 मिमी / 0.39 इंच
आतील व्यास 3.17 मिमी / 0.12 इंच
आकार 20 × 9.8 × 3.17 मिमी / 0.79 × 0.39 × 0.12 इंच (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
मानक ब्रास वर्म व्हीलसाठी आयामी संदर्भ

अभियांत्रिकी यंत्रसामग्री, वैद्यकीय उपकरणे आणि जहाज बांधणीमधील अर्ज

अभियांत्रिकी यंत्रसामग्री

हेवी-लोड टॉर्क हाताळण्यासाठी आणि चिखलाच्या परिस्थितीत टर्नटेबल सुरळीतपणे सुरू आणि थांबण्यासाठी एक्साव्हेटर स्लिव्हिंग यंत्रणा त्यावर अवलंबून असतात. फोर्कलिफ्ट लिफ्टिंग सिस्टम 3-टन भार न हलवता अचूक उचलण्यासाठी वापरतात.

मेटलर्जिकल उपकरणे

रोलिंग मिल रोलर ट्रान्समिशन 250 डिग्री सेल्सिअस तापमानात स्थिर ऑपरेशन राखते, एकसमान स्टील प्लेट जाडीला समर्थन देते. वितळलेल्या स्टीलचे तेल दूषित होऊ नये म्हणून स्टील स्पाउट टिल्टिंग उपकरणे त्याच्या स्व-वंगण गुणधर्मांचा वापर करतात.

वैद्यकीय उपकरणे

या ब्रास वर्म व्हीलसह CT स्कॅनर फिरणाऱ्या फ्रेम्स 45 dB च्या खाली चालतात, जे स्पष्ट इमेजिंगला सपोर्ट करतात. दंत उपचार खुर्ची समायोजन 0.5 मिमी अचूक उचलणे आणि कमी करणे साध्य करते.

जहाज बांधणी

डेक क्रेन लफिंग यंत्रणा मीठ फवारणीच्या गंजांना प्रतिकार करते आणि 500 ​​तासांच्या मीठ स्प्रे चाचणीनंतरही घसरत नाही. जहाज सुकाणू प्रणाली वारा आणि लाटांमध्ये अचूक दिशा नियंत्रण ठेवते.

स्वयंचलित गोदाम

स्टेकर लिफ्टिंग सिस्टम 1 मिमी पेक्षा जास्त नसलेल्या स्थिती त्रुटीसह प्रति मिनिट 20 क्रिया पूर्ण करतात. सॉर्टिंग लाइन स्टीयरिंग डिव्हाइसेस पॅकेज जॅमशिवाय हाय-स्पीड दिशा बदल हाताळतात.

कापड आणि पॅकेजिंग

टेक्सटाईल आणि पॅकेजिंग उपकरणे स्थिर पॉवर ट्रान्समिशन, स्व-स्नेहन आणि दीर्घ सतत शिफ्ट दरम्यान कमी ऊर्जा वापर यांचा फायदा होतो.

संबंधित ट्रान्समिशन घटकांसाठी, पुनरावलोकन करास्क्रू गियरश्रेणी आणि दबेव्हल गियरपृष्ठ

गुणवत्ता पुरावा, चाचणी आणि निर्यात समर्थन

साहित्य आणि कडकपणा रेकॉर्ड

ZCuSn10Pb1 टिन कांस्य ग्रेड, कठोरता HB≥80 आणि उष्णता उपचार किंवा कास्टिंग रेकॉर्ड मोठ्या प्रमाणात शिपमेंटसह प्रदान केले जाऊ शकतात.

दात प्रोफाइल आणि मितीय तपासणी

मॉड्युल, दात क्रमांक, दात व्यास, बाह्य व्यास, बोर आणि पायरीचे परिमाण ऑर्डर केलेल्या रेखाचित्र किंवा नमुन्याच्या विरूद्ध तपासले जातात.

मेशिंग आणि आवाज तपासणी

प्रत्येक बॅचमध्ये ०.०५ मि.मी.च्या खाली मॅशिंग वर्म, गुळगुळीत रोटेशन आणि कमी चालणारा आवाज तपासला जातो.

निर्यात पॅकिंग

गीअर्स अँटी-रस्ट ऑइल आणि संरक्षणात्मक रॅपिंगने पॅक केलेले असतात. सागरी मालवाहतूक, हवाई मालवाहतूक किंवा एक्सप्रेस डिलिव्हरीसाठी मोठ्या प्रमाणात ऑर्डर पॅलेटाइज्ड आणि स्ट्रॅप केल्या जाऊ शकतात.

सानुकूल OEM ऑर्डरिंग प्रक्रिया

पायरी 01 अर्ज तपशील पाठवा

मॉड्यूल, दात क्रमांक, बाह्य व्यास, बोर, पायरी आकार, सामग्री ग्रेड, प्रमाण आणि गंतव्य पोर्ट प्रदान करा.

पायरी 02 रेखाचित्र किंवा नमुना पुनरावलोकन

Raydafon OEM रेखाचित्र किंवा भौतिक नमुन्याचे पुनरावलोकन करते आणि तपशील आणि सामग्री निवडीची पुष्टी करते.

पायरी 03 नमुना आणि मान्यता

सानुकूल प्रकल्पांसाठी, Raydafon मोठ्या प्रमाणात उत्पादन करण्यापूर्वी खरेदीदाराच्या पुष्टीकरणासाठी नमुना तयार करते.

पायरी 04 उत्पादन आणि अवतरण

मंजुरीनंतर, Raydafon FOB Ningbo कोटेशन, उत्पादन वेळापत्रक आणि पॅकिंग तपशील प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

ब्रास वर्म व्हील म्हणजे काय?

ब्रास वर्म व्हील हा वर्म गियर ड्राईव्हचा चाकाचा भाग आहे, जो 90° शाफ्टच्या कोनात गती आणि टॉर्क प्रसारित करण्यासाठी वर्म शाफ्टसह मेशिंग करतो. पितळ आणि कांस्य मिश्र धातुंचा वापर केला जातो कारण ते कमी घर्षण, चांगला पोशाख प्रतिरोध आणि स्वत: वंगण गुणधर्म देतात जेव्हा ते कठोर स्टीलच्या किड्याशी जोडले जातात.

रायडाफॉन कोणती सामग्री वापरते?

Raydafon मानक उत्पादन HB≥80 सह कठोरपणासह ZCuSn10Pb1 कथील कांस्य वापरते आणि सामान्य ब्रासपेक्षा सुमारे 30% जास्त प्रतिकार करते. लोड, वेग आणि वातावरणानुसार विनंतीनुसार इतर कांस्य किंवा पितळ ग्रेड वापरले जाऊ शकतात.

कोणती अचूकता आणि कार्यक्षमता प्राप्त केली जाऊ शकते?

कास्टिंग, रफ टर्निंग, बारीक टर्निंग, हॉबिंग आणि ग्राइंडिंग - दाताच्या पृष्ठभागावरील खडबडीत Ra≤1.6μm पर्यंत पोहोचणे आणि मॅचिंग वर्मसह 0.05 मिमीच्या खाली जाळी टाकणे या पाच अचूक चरणांद्वारे गियरवर प्रक्रिया केली जाते. प्रसारण कार्यक्षमता राष्ट्रीय मानकापेक्षा सुमारे 15% जास्त आहे आणि 5000-तास सतत ऑपरेशन चाचणी 0.01 मिमी प्रति 100 तासांपेक्षा कमी पोशाख दर दर्शवते.

मानक नमुना आकार काय आहे?

मानक नमुना: मॉड्यूल 0.5, 20 दात, दातांचा व्यास 11.2 मिमी, उंची 12 मिमी, बाह्य व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्रॅम. मॅचिंग वर्म गियर शाफ्ट: उंची 20 मिमी, बाह्य व्यास 9.8 मिमी, अंतर्गत व्यास 3.17 मिमी. सानुकूल मॉड्यूल, दात क्रमांक, बाह्य व्यास 50-300 मिमी आणि बोअर समर्थित आहेत.

मुख्य अनुप्रयोग काय आहेत?

ऍप्लिकेशन्समध्ये एक्स्कॅव्हेटर स्लीइंग मेकॅनिझम, फोर्कलिफ्ट लिफ्टिंग सिस्टम, रोलिंग मिल रोलर ट्रान्समिशन, स्टील स्पाउट टिल्टिंग डिव्हाइसेस, सीटी स्कॅनर रोटेटिंग फ्रेम्स, डेंटल चेअर ऍडजस्टमेंट, डेक क्रेन लफिंग, शिप स्टीयरिंग सिस्टम, ऑटोमेटेड वेअरहाऊस स्टॅकर्स आणि सॉर्टिंग डिव्हाइस स्टीकर यांचा समावेश आहे.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

रेखाचित्र किंवा नमुना तपशील, मॉड्यूल, दात क्रमांक, बाह्य व्यास, बोर, सामग्री ग्रेड, प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon FOB Ningbo कोटेशन आणि लीड टाइमसह उत्तर देईल.

वितरण वेळ काय आहे?

ऑर्डर पुष्टीकरणानंतर साधारण 15 दिवसात मानक ऑर्डर पाठवले जातात. सानुकूल किंवा मोठ्या प्रमाणात ऑर्डर ड्रॉइंगची जटिलता आणि प्रमाण यावर अवलंबून असतात. Raydafon रेखांकन मंजूरीनंतर अद्यतनित वेळापत्रक प्रदान करते.

सानुकूल ब्रास वर्म व्हील्स स्त्रोत करण्यास तयार आहात?

तुमचे रेखाचित्र किंवा नमुना तपशील, मॉड्यूल, दात क्रमांक, बाह्य व्यास, बोर, सामग्री ग्रेड, ऑर्डर प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon तपशीलाची पुष्टी करेल, आवश्यक असल्यास नमुना तयार करेल, नंतर लीड टाइम आणि पॅकिंग तपशीलांसह FOB Ningbo कोटेशन प्रदान करेल.
