बेव्हल गियर

चीनमधील व्यावसायिक निर्माता आणि कारखाना म्हणून,रायडाफोनउच्च दर्जाचे बेव्हल गियर खरेदी करण्यासाठी तुमची पहिली पसंती आहे! परिपक्व स्थानिक औद्योगिक क्लस्टरवर विसंबून, जागतिक ग्राहकांना उत्पादने प्रदान करून आम्ही किमती वाजवी मर्यादेत ठेवून उत्पादनाची अचूकता आणि स्थिरता सुनिश्चित करतो. मग ते मोठ्या प्रमाणात जुळणारे असो किंवा मानक नसलेले कस्टमायझेशन असो, आम्ही मागणीनुसार सेवा प्रदान करू शकतो, स्थिर वितरण आणि नियंत्रण करण्यायोग्य गुणवत्ता सुनिश्चित करू शकतो आणि दीर्घकालीन सहकार्यास पात्र बेव्हल गियर पुरवठादार आहोत.

रायडाफोन अनेक वर्षांपासून बेव्हल गियर उत्पादनावर लक्ष केंद्रित करत आहे. हे उत्पादनासाठी सीएनसी मिलिंग तंत्रज्ञानाचा अवलंब करते. दात पृष्ठभागाची अचूकता ISO 6 पातळीपर्यंत पोहोचू शकते. मशीन टूल स्पिंडल्स, ऑटोमोटिव्ह डिफरन्सिअल्स, इंजिनीअरिंग मशिनरी स्टिअरिंग सिस्टीम, पॅकेजिंग उपकरणे आणि कृषी उर्जा यंत्रसामग्री यांसारख्या विविध 90° उजव्या कोनातील ट्रान्समिशन प्रसंगांसाठी हे योग्य आहे. 20CrMnTi कार्बरायझिंग स्टील कटिंग, गियर हॉबिंग, हीट ट्रीटमेंट, अचूक गियर ग्राइंडिंग आणि गुणवत्ता तपासणीपर्यंत, बेव्हल गीअर्सच्या प्रत्येक जोडीवर पूर्णपणे आमच्या स्वतःच्या कारखान्यात प्रक्रिया केली जाते. आम्ही ISO 9001:2015 गुणवत्ता प्रणाली मानके काटेकोरपणे अंमलात आणतो आणि 0.05 मिमीच्या आत मेशिंग क्लीयरन्स स्थिरपणे नियंत्रित आहे याची खात्री करण्यासाठी पिच संचयी त्रुटी आणि टूथ शेप एरर यासारख्या प्रमुख पॅरामीटर्स शोधण्यासाठी गियर मापन केंद्र वापरतो.

संरचनेच्या दृष्टीने, Raydafon दोन डिझाइन सोल्यूशन्स प्रदान करते: समान उंचीचे दात आणि आकुंचन दात: समान उंचीचे दात हाय-स्पीड ट्रान्समिशन आणि स्थिर ऑपरेशनसाठी योग्य आहेत; 3000N·m पेक्षा जास्त लोड क्षमतेसह, आकुंचन दात जास्त भार असलेल्या प्रसंगांसाठी अधिक योग्य आहेत. दातांच्या पृष्ठभागावर हार्ड क्रोम प्लेटिंगचा उपचार केला जातो आणि पृष्ठभागाची कडकपणा HRC58-62 पर्यंत पोहोचते, ज्यामुळे पोशाख प्रतिरोधकता मोठ्या प्रमाणात सुधारते आणि धूळ, चिखल आणि तेल यासारख्या जटिल कामकाजाच्या परिस्थितीशी जुळवून घेते. काही मॉडेल्स हेलिकल टूथ डिझाइनचा अवलंब करतात, जे प्रभावीपणे 75dB च्या खाली ऑपरेटिंग आवाज कमी करू शकतात, विशेषतः वैद्यकीय उपकरणे आणि कडक आवाजाची आवश्यकता असलेल्या खाद्य पॅकेजिंग उपकरणांसारख्या उद्योगांसाठी योग्य.

मग ते सरळ गियर असो, हेलिकल गियर असो किंवाबेव्हल गियर, Raydafon डिझाइन निवड, पॅरामीटर ऑप्टिमायझेशन ते असेंबली सूचनांपर्यंत पूर्ण-प्रक्रिया तांत्रिक समर्थन प्रदान करू शकते. कृपया निवड माहिती, अवतरण सूची किंवा भिन्न मॉड्यूल्सचे नमुना मॉडेल मिळविण्यासाठी आमच्याशी संपर्क साधा. आम्ही तुम्हाला 24 तासांच्या आत तांत्रिक उपाय आणि चाचणी अहवाल देऊ.

मीटर गियर आणि बेव्हल गियरमध्ये काय फरक आहे?

गीअर निवडीमध्ये, मायटर गियर (स्थिर गती बेव्हल गियर) आणि बेव्हल गियर (बेव्हल गियर) यांची तुलना ग्राहकांद्वारे केली जाते. ते दिसण्यात सारखेच आहेत आणि दोन्ही एकमेकांना छेदणाऱ्या शाफ्टमधील पॉवर ट्रान्समिशन साध्य करण्यासाठी वापरले जातात, परंतु वास्तविक वापर परिस्थिती आणि कार्यक्षमतेमध्ये स्पष्ट फरक आहेत.

त्यांपैकी, Miter Gear चे सर्वात मोठे वैशिष्ट्य म्हणजे ट्रान्समिशन रेशो 1:1 वर निश्चित केला आहे, याचा अर्थ असा आहे की तो फक्त अशाच सिस्टीममध्ये वापरला जाऊ शकतो ज्यांना सतत स्पीड रोटेशन आवश्यक असते. हे प्रामुख्याने उपकरणांसाठी वापरले जाते ज्यांना अचूक सिंक्रोनाइझेशन आवश्यक असते, जसे की डिटेक्शन प्लॅटफॉर्म, ऑप्टिकल रोटेटिंग स्ट्रक्चर्स किंवा काही लहान यांत्रिक उपकरणे. या प्रकारचे गियर जोडणे सोपे आणि प्रक्रिया करणे सोपे आहे. हे विशेषतः अशा प्रणालींमध्ये लोकप्रिय आहे जेथे रोटेशन दिशा बदलते परंतु गती अपरिवर्तित राहते.

बेव्हल गियरचा फायदा म्हणजे ट्रान्समिशन रेशो समायोज्य आहे. ते 2:1, 3:1 किंवा इतर सानुकूलित गुणोत्तरे असोत, ते डिझाइन केले जाऊ शकते, जे कामाच्या स्थितीसाठी अतिशय योग्य आहे ज्यासाठी एक्सेल, लिफ्टिंग यंत्रणा, औद्योगिक ऊर्जा वितरण बॉक्स इ. नियंत्रण, लोड क्षमता आणि इतर आवश्यकता.

संरचनेच्या दृष्टीने, दोन्ही बेव्हल गियर स्ट्रक्चर्स आहेत, परंतु मीटर गियर कोन अचूकता आणि दात सममितीकडे अधिक लक्ष देते, तर बेव्हल गियर जाळीची ताकद आणि शक्ती वहन क्षमतेवर अधिक लक्ष देते. म्हणून, निवडताना, उपकरणांच्या प्रसारणाच्या गरजांना प्राधान्य देण्याची शिफारस केली जाते, वेग बदलायचा की फक्त दिशा बदलायची आणि नंतर कोणते अधिक योग्य आहे ते ठरवा.

रायडाफोन Miter Gear आणि Bevel Gear चे विविध मॉडेल्स प्रदान करते, ज्याची अचूकता DIN 6 पर्यंत आहे, आणि औद्योगिक ऑटोमेशन, रोबोट्स, कृषी यंत्रसामग्री आणि इतर क्षेत्रांच्या सहाय्यक गरजा पूर्ण करण्यासाठी मिश्र धातु आणि स्टेनलेस स्टील सारख्या सामग्रीच्या सानुकूलनास समर्थन देते. कोणता अधिक योग्य आहे याची तुम्हाला खात्री नसल्यास, तुम्ही आमच्या तंत्रज्ञांशी संपर्क साधून तुम्हाला अर्जाचे मूल्यांकन आणि निवड सूचना प्रदान करू शकता.

बेव्हल गियर सहसा कुठे वापरले जाते?

बेव्हल गियर प्रामुख्याने अशा ठिकाणी वापरले जाते जेथे दोन अक्ष एकमेकांना छेदतात आणि रोटेशनची दिशा बदलणे आवश्यक आहे. सर्वात सामान्य केस म्हणजे 90-अंश कोनासह ट्रान्समिशन प्रसंग, जसे की "L"-आकाराची पॉवर स्ट्रक्चर अनेक उपकरणांमध्ये दिसते आणि त्यांच्यामधील पॉवर रूपांतरण बेव्हल गीअर्सद्वारे पूर्ण केले जाते.

कारच्या भिन्नतेमध्ये, बेव्हल गियर हा एक अपरिहार्य भाग आहे, जो एकमेकांमध्ये हस्तक्षेप न करता वळताना डाव्या आणि उजव्या चाकांना मुक्तपणे फिरू देतो. बरेच ग्राहक रीड्यूसर किंवा अँगल स्टीयरिंग स्ट्रक्चर्स डिझाइन करताना बेव्हल गियर देखील निवडतील कारण ते स्थिर ट्रांसमिशन आहे आणि कमी जागा घेते. जर उपकरणांमध्ये स्वतःच व्हॉल्यूमवर निर्बंध असतील, परंतु त्यास कोपरा आउटपुट प्राप्त करणे आवश्यक असेल तर हे गियर विशेषतः योग्य आहे.

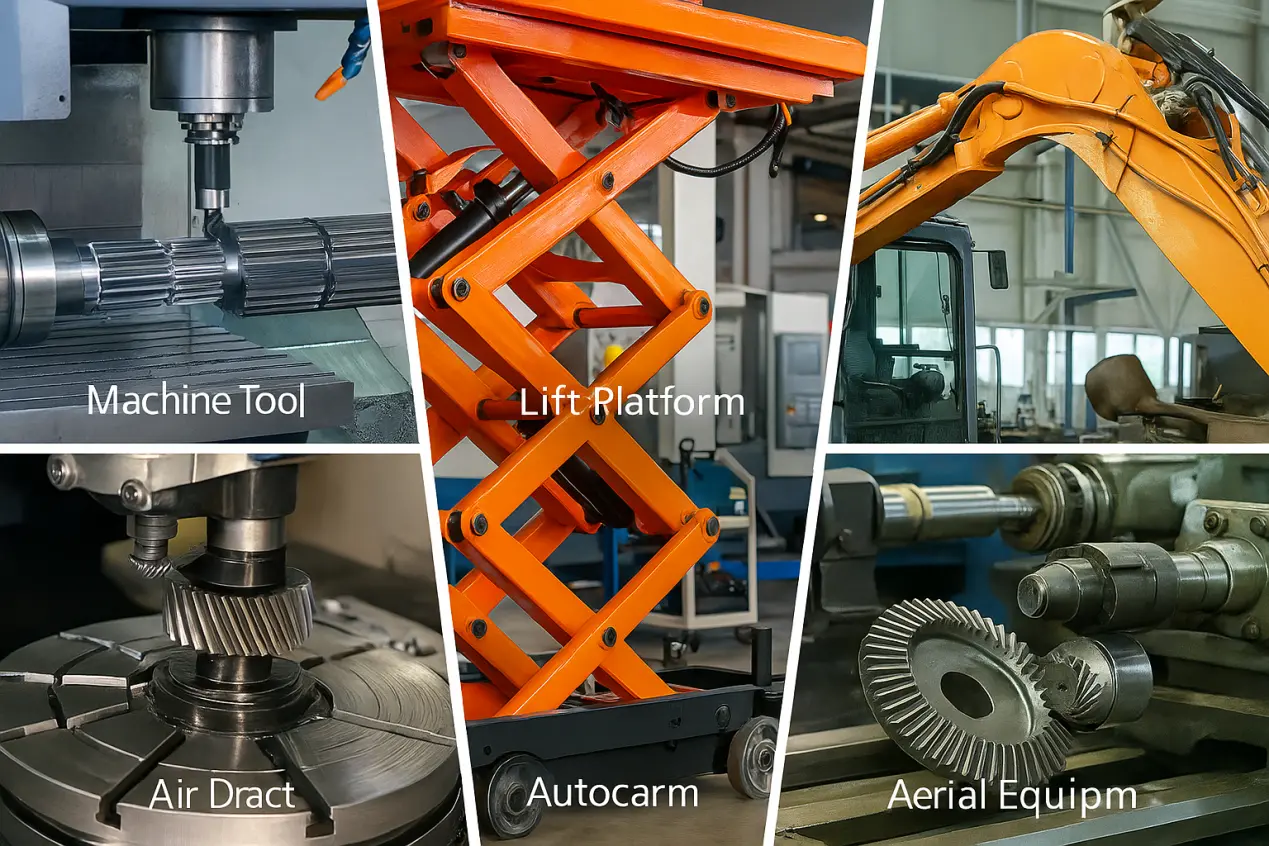

सामान्य औद्योगिक अनुप्रयोगांमध्ये हे देखील समाविष्ट आहे: लहान मशीन टूल्स, पॅकेजिंग उपकरणे, लिफ्टिंग प्लॅटफॉर्म, मिक्सिंग मशिनरी, कृषी वाहने आणि बांधकाम उपकरणे. या उपकरणांमध्ये, सर्व शक्ती एका सरळ रेषेत आउटपुट केली जाऊ शकत नाही आणि बेव्हल गियर "कोपरा फिरवून प्रसारित करणे सुरू ठेवण्याची" भूमिका बजावते.

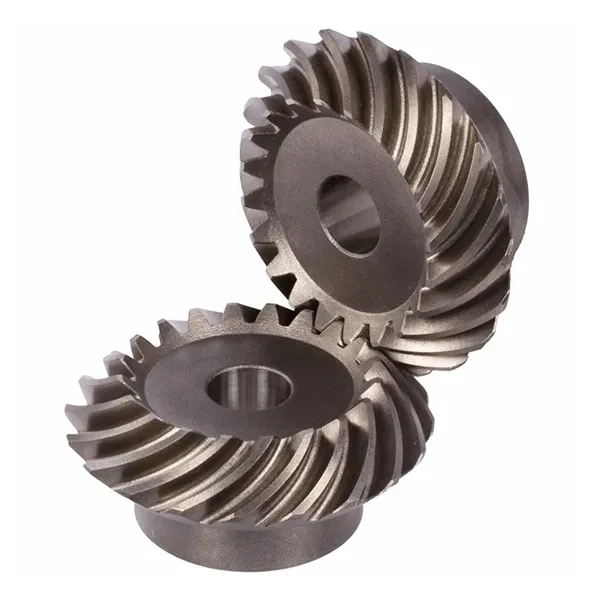

वेगवेगळ्या प्रकारच्या बेव्हल गिअर्सचा वापर वेगवेगळ्या भार आणि वेगांसाठी केला जातो: सरळ बेव्हल गीअर्स सोपे आणि कमी-स्पीड सिस्टमसाठी योग्य आहेत;सर्पिल बेव्हल गीअर्सशांत आहेत आणि अधिक सहजतेने जाळीदार आहेत, सतत कार्यरत उपकरणांसाठी योग्य आहेत. Raydafon दोन्ही प्रकारचे बेव्हल गीअर्स ऑफर करते आणि विशिष्ट कार्य परिस्थितीनुसार अचूकता आणि सामग्री निवडली जाऊ शकते.

जेथे कोठेही दोन छेदणाऱ्या शाफ्टमध्ये पॉवर ट्रान्समिशन असते, विशेषत: कोन मर्यादित असलेल्या परिस्थितीत, बेव्हल गीअर्स हा एक विश्वासार्ह आणि टिकाऊ यांत्रिक पर्याय आहे. तुम्ही आम्हाला तुमच्या उपकरणाची रचना सांगू शकता आणि आम्ही तुम्हाला सर्वात योग्य वैशिष्ट्यांशी जुळण्यास मदत करू.
