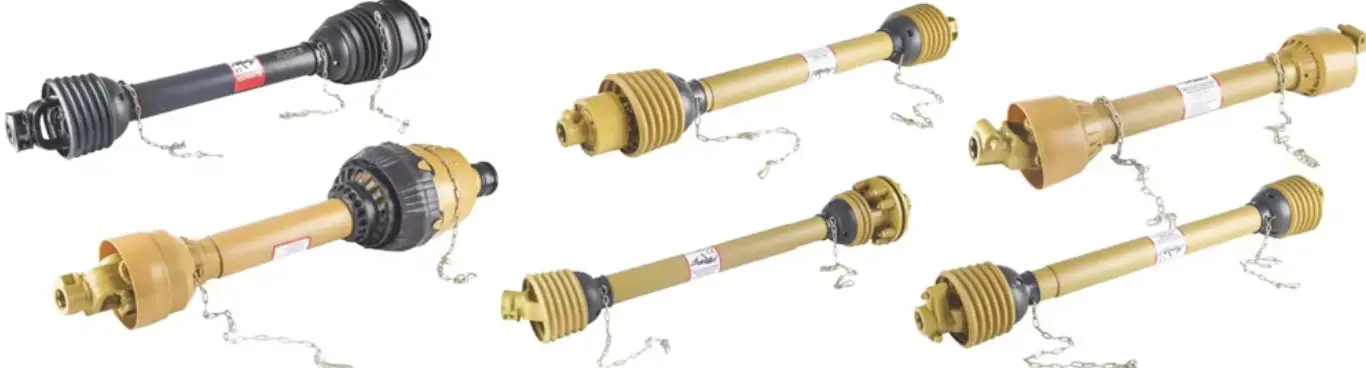

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO शाफ्ट - आम्ही काय करतो आणि आम्ही ते कसे तयार करतो

आमचा कारखाना आणि अनुभव

  • आम्ही आर अँड डी आणि पीटीओ शाफ्टच्या निर्मितीवर लक्ष केंद्रित करतो आणि आम्हाला कृषी ट्रान्समिशन सिस्टमचा सखोल अनुभव आहे.
  • आमचा स्वतःचा कारखाना चीनच्या कृषी उपकरण उद्योग क्लस्टरमध्ये आहे.
  • आम्ही संपूर्ण प्रक्रिया नियंत्रित करतो: साहित्य खरेदी, फोर्जिंग, मशीनिंग, असेंब्ली आणि चाचणी.
  • आम्ही मॉवर, रोटरी टिलर्स, खत स्प्रेडर, क्रशर आणि बरेच काही साठी PTO शाफ्टची संपूर्ण श्रेणी पुरवतो.
  • आमची उत्पादने युरोप, अमेरिका, मध्य पूर्व, दक्षिण अमेरिका आणि इतर विकसित कृषी बाजारपेठांमध्ये जातात.

डिझाइन फोकस: सुरक्षा, बहुमुखीपणा, टिकाऊपणा

  • प्रत्येक ड्राइव्ह शाफ्ट उच्च-शक्तीचे कार्बन स्टील पाईप आणि बनावट स्टील काटे वापरतात.
  • उच्च शक्ती आणि उच्च टॉर्क — भारी भार आणि उच्च-वारंवारता ऑपरेशन अंतर्गत स्थिर.
  • आम्ही अनेक आंतरराष्ट्रीय मानक इंटरफेस ऑफर करतो: इटालियन CE प्रकार, जर्मन WAL प्रकार, अमेरिकन ASAE मानक इ.
  • हे आमचे शाफ्ट वेगवेगळ्या कृषी यंत्रांच्या ब्रँडशी सुसंगत बनवते.

आम्ही तयार केलेली सुरक्षा वैशिष्ट्ये

  • सेफ्टी कव्हर आणि टॉर्क-लिमिटिंग क्लच हे मानक आहेत - ओव्हरलोड नुकसान आणि जॅमिंगपासून वैयक्तिक इजा टाळतात.
  • काही हाय-एंड मॉडेल्स द्रुत प्लग-इन आणि पुल-आउटला समर्थन देतात — सोपे बाह्य बदल आणि दुरुस्ती.
  • वंगण होलची स्थिती सीलिंग स्ट्रक्चरसह चांगली डिझाइन केलेली आहे - स्नेहन चक्र वाढवते आणि दैनंदिन देखभाल कमी करते.
  • कारखाना सोडण्यापूर्वी प्रत्येक संच डायनॅमिक बॅलन्सिंग आणि सामर्थ्य प्रभाव चाचण्यांमधून जातो — उच्च वेगाने कोणतेही असामान्य कंपन नाही.

सानुकूलन आणि पुरवठा

  • आम्ही कृषी यंत्रसामग्री OEM आणि किरकोळ चॅनेल सेवा देतो — आम्हाला सर्व उद्योगांमधील फरक माहित आहे.
  • आम्ही नमुना सानुकूलन आणि बॅच नॉन-स्टँडर्ड उत्पादनास समर्थन देतो.
  • लवचिक वितरण चक्र; आमची तांत्रिक टीम निवड आणि इंटरफेस जुळण्यास मदत करते.
  • मानक मॉडेल नेहमी स्टॉकमध्ये असतात आणि त्याच दिवशी पाठवू शकतात.

आमचे PTO शाफ्ट कुठे वापरले जातात

  • मध्यम आणि मोठी कृषी यंत्रे
  • बाग उपकरणे
  • पशुधन खाद्य यंत्रे

तुमच्याकडे विशिष्ट अर्ज असल्यास,आमच्याशी संपर्क साधारेखाचित्रे, तपशील पुस्तिका किंवा नमुना चाचणी समर्थनासाठी. आम्ही तुमच्यासाठी ट्रान्समिशन सोल्यूशन तयार करू.

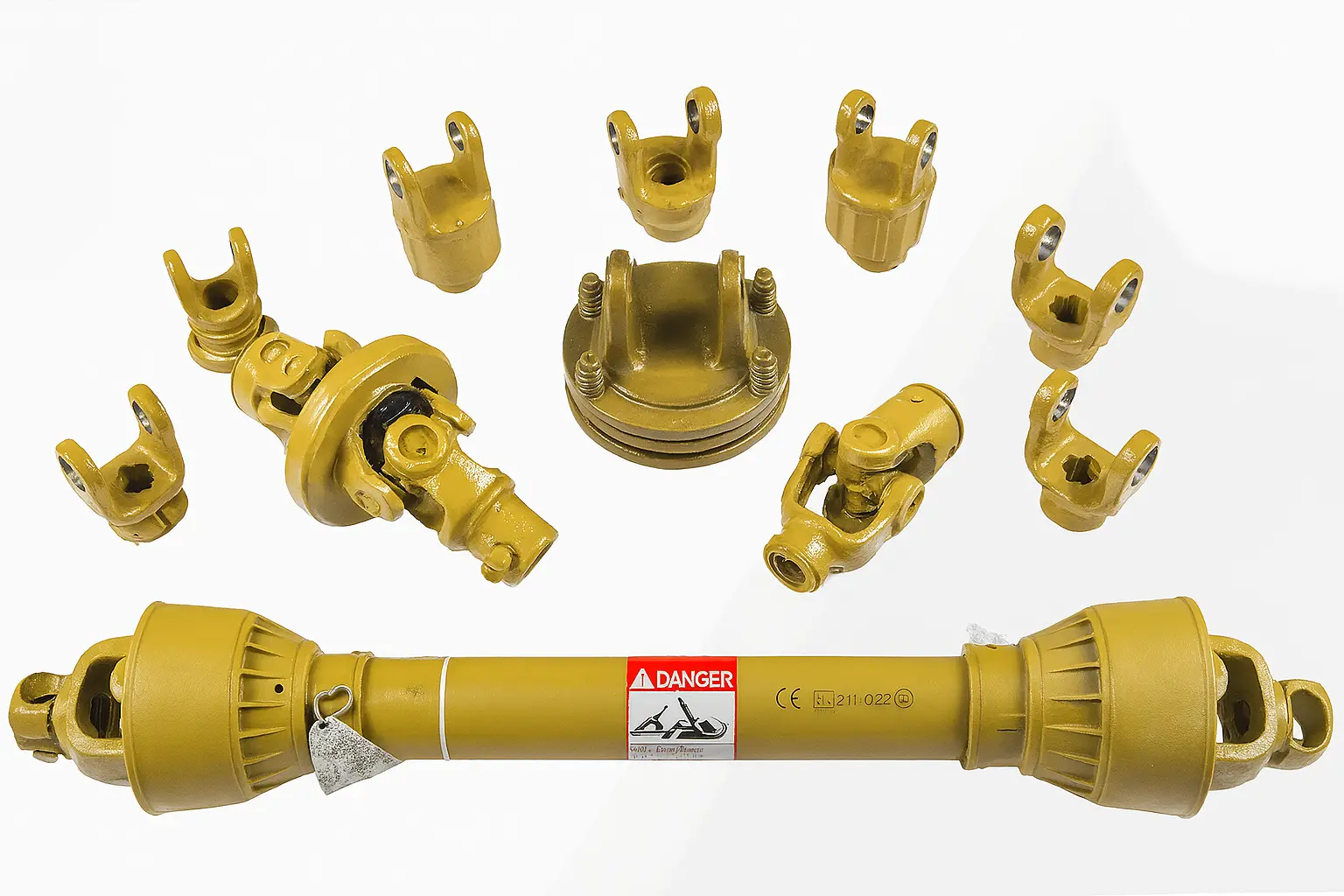

Raydafon PTO Shaft

गियरबॉक्समधून पीटीओ शाफ्ट कसा काढायचा

PTO ड्राइव्ह शाफ्ट काढून टाकणे क्लिष्ट नाही, परंतु ते चुकीचे केल्याने इंटरफेसचे घटक खराब होऊ शकतात किंवा सुरक्षितता धोके निर्माण होऊ शकतात. आम्ही ते कसे करण्याची शिफारस करतो ते येथे आहे.

आपण प्रारंभ करण्यापूर्वी

  • प्रथम उर्जा स्त्रोत बंद करा.
  • आपण सुरू करण्यापूर्वी उपकरणे पूर्णपणे बंद असल्याची खात्री करा.

कनेक्शन प्रकार तपासा

  • बहुतेक Raydafon PTO शाफ्ट सुरक्षितता लॉक रचना वापरतात.
  • गिअरबॉक्सच्या टोकाजवळ पुश-प्रकार टिकवून ठेवणारी रिंग किंवा कुंडी शोधा.
  • काही मॉडेल्स स्क्रू वापरतात — तुम्हाला हेक्स किंवा टॉरक्स रेंचची आवश्यकता असेल.

काढण्याचे टप्पे

  • गिअरबॉक्सजवळील संरक्षणात्मक कव्हर पकडा आणि कनेक्शन उघड करण्यासाठी ते काळजीपूर्वक मागे खेचा.
  • बटण टिकवून ठेवणाऱ्या रिंग प्रकारासाठी: एका हाताने रिंग दाबा आणि दुसऱ्या हाताने शाफ्ट हळूवारपणे बाहेर काढा.
  • स्क्रू प्रकारासाठी: फिक्सिंग स्क्रू काढा, नंतर हळूवारपणे खेचा.

काय पहावे

  • हिंसकपणे खेचू नका किंवा जास्त शेक करू नका - यामुळे गीअर स्प्लाइन किंवा बेअरिंग ऑइल सील खराब होऊ शकते.
  • जर इंटरफेस गंजलेला आणि अडकला असेल तर, स्प्रे स्प्रे वंगण गंज रीमूव्हर, काही मिनिटे थांबा, नंतर हळूहळू प्रयत्न करा.
  • तरीही कठीण असल्यास, शेलच्या काठावर हलक्या हाताने दोनदा टॅप करण्यासाठी रबर हॅमर वापरा जेणेकरून ते सैल होईल.

काढल्यानंतर

  • burrs, परिधान किंवा विकृतीसाठी स्प्लाइन इंटरफेस तपासा.
  • तुम्हाला समस्या आढळल्यास, ते कठोरपणे स्थापित करू नका — प्रथम ऍक्सेसरी बदला.
  • Raydafon PTO शाफ्ट आणि गिअरबॉक्सेसमध्ये मानक इंटरफेस आहेत — दिशा संरेखित करा आणि ते ब्रूट फोर्सशिवाय परत जातात.

जर तुम्ही अनिश्चित संरचना किंवा जाम मारलात तर,Raydafon तांत्रिक समर्थनाशी संपर्क साधा. आम्ही तुमच्या मॉडेलवर आधारित स्ट्रक्चरल ड्रॉइंग किंवा व्हिडिओ मार्गदर्शन देऊ शकतो, त्यामुळे तुम्ही शेतीचे वेळापत्रक उशीर करू नका.

PTO shaft removal

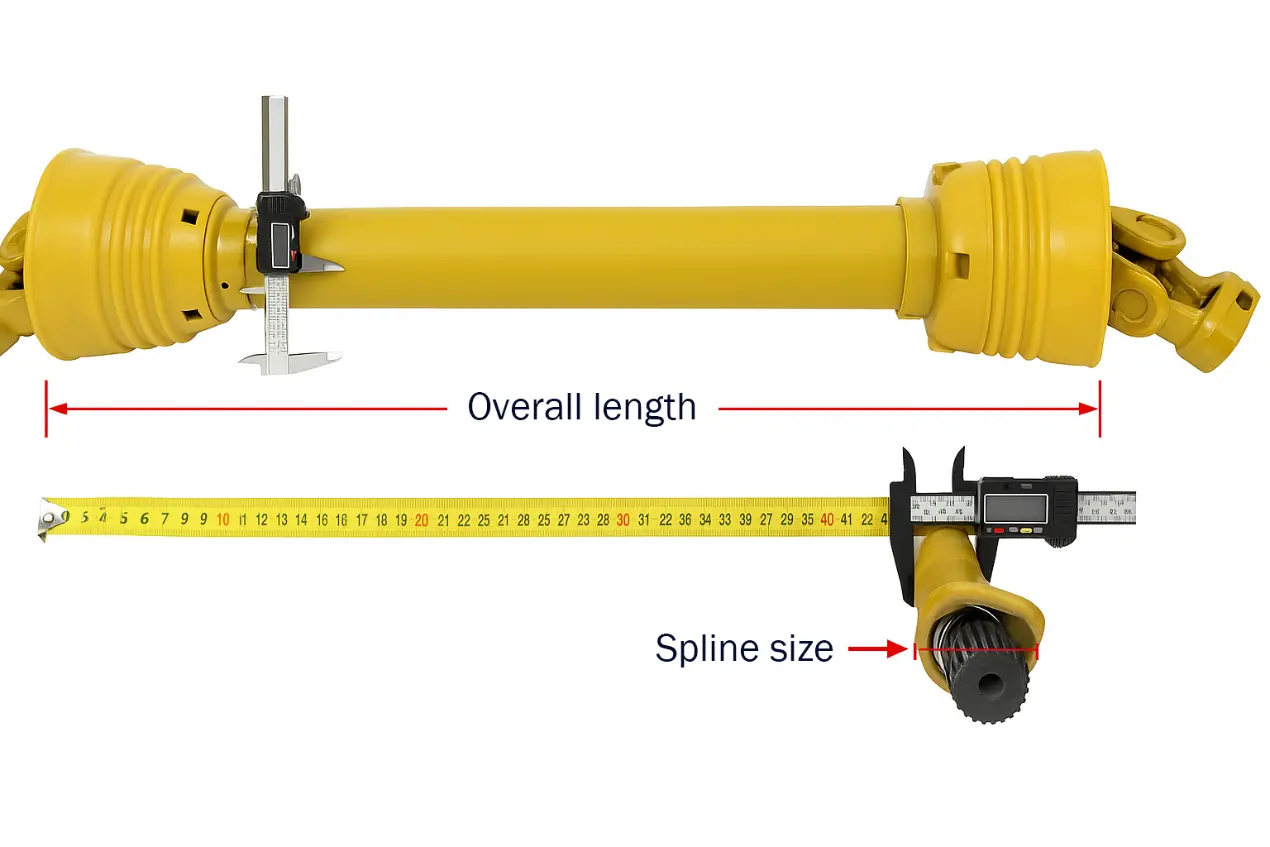

पीटीओ शाफ्ट कसे मोजायचे

पीटीओ ड्राइव्ह शाफ्ट बदलण्यापूर्वी किंवा सानुकूलित करण्यापूर्वी, अचूक मापन महत्त्वपूर्ण आहे. चुकीचा आकार इंस्टॉलेशनवर परिणाम करतो आणि खराब ऑपरेशन किंवा उपकरणांचे नुकसान होऊ शकते. आम्ही मोजमाप करण्यापूर्वी उपकरणांमधून शाफ्ट काढून टाकण्याची शिफारस करतो.

1. एकूण लांबी

  • मागे घेतलेल्या अवस्थेत शेवटपासून शेवटपर्यंत मोजा.
  • म्हणजे एका काट्याच्या बाहेरील काठापासून दुसऱ्या काट्याच्या बाहेरील काठापर्यंत.
  • फक्त म्यानची लांबी मोजू नका - ते चुकीचे आहे.

2. स्प्लाइन आकार (आउटपुट एंड कनेक्टर)

  • सामान्य स्प्लाइन चष्मा: 1-3/8" 6 दात, 1-3/8" 21 दात, 1-3/4" 20 दात इ.
  • स्प्लाइनचा बाह्य व्यास मोजण्यासाठी कॅलिपर वापरा.
  • स्प्लाइन दातांची संख्या मोजा.
  • Raydafon कनेक्टर विविध ब्रँडसह सुलभ डॉकिंगसाठी एकाधिक आंतरराष्ट्रीय मानकांना समर्थन देतात.

3. पाईप व्यासाचा प्रकार आणि रचना

  • मधला भाग हा सहसा षटकोनी नळी, तारा नळी किंवा चौकोनी नळी असतो.
  • हे टॉर्क क्षमता आणि टेलिस्कोपिक श्रेणी निर्धारित करते.
  • विरुद्ध बाजूंमधील अंतर मोजण्यासाठी व्हर्नियर कॅलिपर वापरा (षटकोनी नळ्यांसाठी समांतर बाजू, तारा नलिकांसाठी दात अंतर).
  • एकूण टेलिस्कोपिक स्ट्रोक रेकॉर्ड करा.

4. सुरक्षा संरक्षण संरचना

  • स्लीव्ह पूर्ण आहे की नाही याची पुष्टी करा.
  • शाफ्टच्या दोन्ही टोकांना अँटी-स्लिप रिंग तपासा.
  • हे ड्राइव्ह शाफ्ट वापरणे सुरू ठेवू शकते की नाही हे निर्धारित करण्यात मदत करते.

मोजमाप कसे करायचे याची तुम्हाला खात्री नसल्यास किंवा मापन त्रुटीबद्दल काळजी वाटत असल्यास, एक फोटो घ्या आणि तुमचा डेटा Raydafon तांत्रिक टीमला पाठवा. आम्ही परिमाण रेखाचित्र पुष्टीकरण, द्रुत जुळणी शिफारसी किंवा सानुकूल प्रक्रिया प्रदान करतो. तुम्ही योग्य निवडापीटीओ शाफ्टआणि बदल न करता प्रतिष्ठापन नंतर लगेच वापरा.आमच्याशी संपर्क साधाविनामूल्य परिमाण पुष्टीकरण फॉर्म किंवा सूचना व्हिडिओसाठी.

PTO shaft measurement

Raydafon बद्दल

Raydafon ट्रान्समिशन आणि हायड्रॉलिक तंत्रज्ञानावर लक्ष केंद्रित करणारी एक निर्माता आहे. आम्ही दीर्घकाळापासून कृषी उपकरणे, औद्योगिक ऑटोमेशन आणि नवीन ऊर्जा क्षेत्रांची सेवा केली आहे.

  • चीनमधील ट्रान्समिशन भागांच्या कोर औद्योगिक पट्ट्यात स्थित आहे.
  • पूर्ण पुरवठा साखळी प्रणाली आणि स्वतंत्र प्रक्रिया क्षमता.
  • इंटिग्रेटेड फॅक्टरी सिस्टम: R&D, कास्टिंग, फिनिशिंग, असेंब्ली आणि टेस्टिंग.
  • आम्ही पाया म्हणून गुणवत्तेवर, निकष म्हणून वितरण आणि समर्थन म्हणून सेवा याला चिकटून आहोत.
  • आम्ही जागतिक ग्राहकांसाठी स्थिर आणि विश्वासार्ह पॉवर ट्रान्समिशन सोल्यूशन्स प्रदान करतो.

आमची उत्पादन लाइन

  • उच्च-कार्यक्षमता वर्म गिअरबॉक्सेस
  • कॉम्पॅक्ट आणि उच्च-गुणोत्तर प्लॅनेटरी गिअरबॉक्सेस
  • कृषी यंत्रसामग्री आणि अभियांत्रिकी उपकरणांसाठी हायड्रोलिक सिलिंडर
  • मानक भाग आणि नॉन-स्टँडर्ड कस्टमायझेशन — आम्ही त्वरित प्रतिसाद देतो आणि लवचिक उपाय प्रदान करतो.

अनुप्रयोग आणि बाजार

  • पेरणी आणि खतनिर्मिती यंत्रे
  • मिक्सिंग उपकरणे
  • फोटोव्होल्टेइक ट्रॅकिंग सिस्टम
  • लिफ्टिंग प्लॅटफॉर्म
  • आग्नेय आशिया, दक्षिण अमेरिका, पूर्व युरोप, मध्य पूर्व आणि बरेच काही निर्यात केले.

प्रत्येक बॅच फॅक्टरी तपासणीच्या अनेक फेऱ्या पार करतो: टॉर्क चाचणी, सीलिंग चाचणी, असेंबली सहिष्णुता तपासणी. प्रत्येक उत्पादन "स्थिरपणे चालावे आणि वेळेवर वितरित केले जावे" यासाठी तयार केले आहे.

तुम्ही विश्वासार्ह चायनीज गिअरबॉक्स आणि हायड्रॉलिक पार्ट्स फॅक्टरी आणि पुरवठादार शोधत असल्यास, Raydafon हा एक भागीदार आहे ज्याला तुम्ही चुकवू शकत नाही. रेखाचित्रे आणि नमुन्यांसह सहकार्यावर चर्चा करण्यासाठी आम्ही जागतिक ग्राहकांचे स्वागत करतो. आम्ही ग्राहकांना स्पर्धात्मक किंमती, व्यावसायिक तंत्रज्ञान आणि सतत स्थिर वितरणासह कार्यक्षम आणि टिकाऊ यांत्रिक प्रणाली तयार करण्यात मदत करतो.

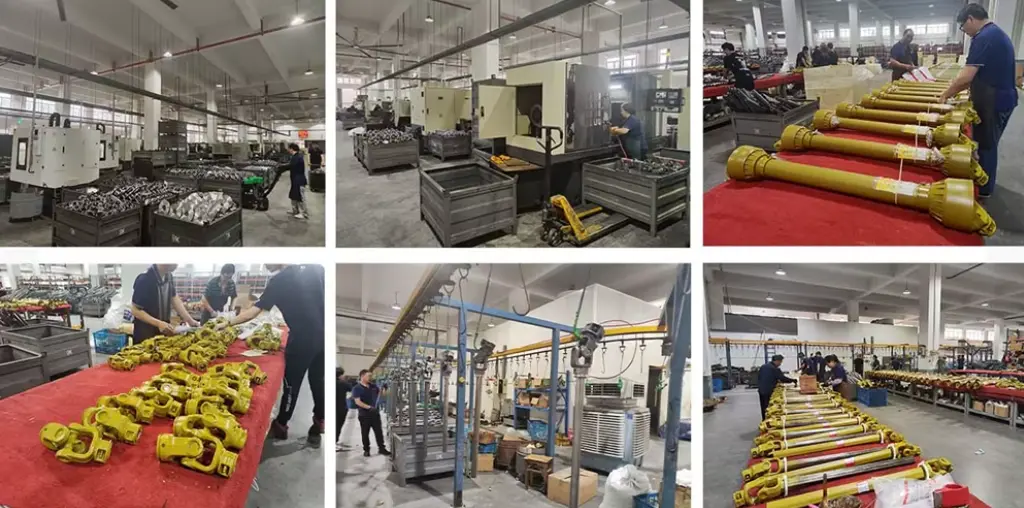

Raydafon factory

उत्पादने
View as

क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट

क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC आणि 1250/1550 कव्हर करणारे क्रोन राउंड बेलर PTO शाफ्ट. आकार 4 मानक आणि आकार 4 CV पर्याय 1.375-6 स्प्लाइनसह 1210 शाफ्ट वापरतात. आकार 6 सीव्ही 1500/1800 आणि निवडलेल्या 1250/1500 बिल्डसाठी उपलब्ध आहे; 1500V/1250 MC 1.375-6 सह 2380 किंवा 2480 CV वापरते. क्लच पर्यायांमध्ये 1,000 N·m वर FT34, 1,000 N·m वर FT32, 1,450 N·m वर FT42, 1,050 किंवा 1,500 N·m वर K64/2 कटआउट आणि 1,000 N·m वर FF1 यांचा समावेश आहे. CV बेस पार्ट क्रमांक CAT3/540 साठी 71R4121UCW07000 आणि CAT4/540 साठी 71R6121UCW07000 आहेत, दोन्ही 1.375-6. बेलर मॉडेल आणि विद्यमान शाफ्ट कॉन्फिगरेशनची पुष्टी झाल्यानंतर MOQ, कस्टमायझेशन आणि लीड टाइम प्रति ऑर्डर उद्धृत केला जातो.
केस IH राउंड बेलर्ससाठी PTO शाफ्ट

केस IH राउंड बेलर्ससाठी PTO शाफ्ट

केस IH राउंड बेलर्ससाठी PTO शाफ्ट - RB444, RB454, RB455A, RB464, RB554 आणि RB564, अधिक RB454 सायलेज आणि RB454 रोटर कटर प्रकारांचा समावेश आहे. घर्षण क्लचसह CAT4 आणि CAT5 स्थिर वेग ड्राइव्हलाइन; ट्रॅक्टरवर अवलंबून स्प्लाइन 1.375-6 किंवा 1.375-21 इनपुट; उर्जा आवश्यकता 40-100 hp (30-75 kW). क्लच टॉर्क संदर्भ 1,000 N·m (CAT3/S4) ते 1,800 N·m (CAT4/S6). तुमचे बेलर मॉडेल आणि ट्रॅक्टर PTO स्प्लाइन पाठवा — आम्ही ड्राइव्हलाइन श्रेणी, क्लच टॉर्क आणि शाफ्ट लांबीची पुष्टी करतो आणि 24 तासांच्या आत फॅक्टरी कोट परत करतो.

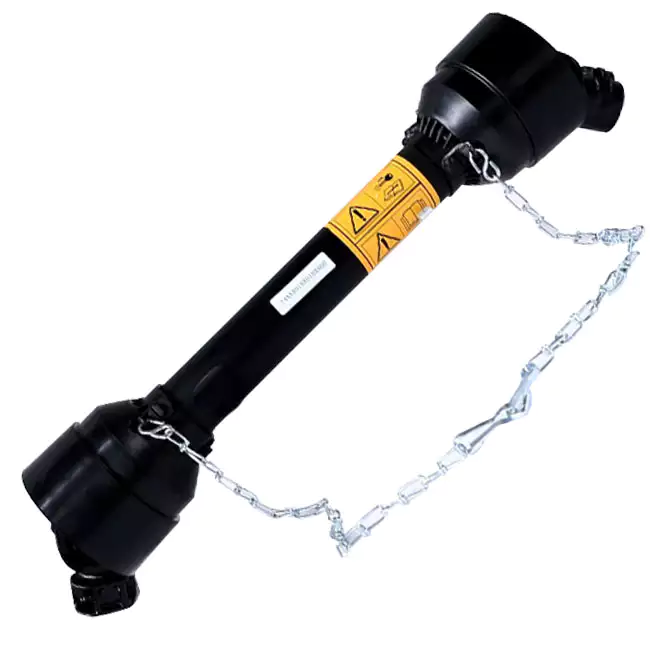

न्यू हॉलंड स्क्वेअर बेलर्स 900 मॉडेल्ससाठी पीटीओ शाफ्ट

न्यू हॉलंड स्क्वेअर बेलर्स 900 मॉडेल्ससाठी पीटीओ शाफ्ट

रायडाफॉनने काळजीपूर्वक तयार केलेल्या न्यू हॉलंड स्क्वेअर बेलर्स 900 मॉडेल्ससाठी हे पीटीओ शाफ्ट न्यू हॉलंड 900 सीरीज स्क्वेअर बेलर्ससाठी डिझाइन केलेले आहे. हे सॉलिड लिंबू नळीच्या संरचनेचा अवलंब करते आणि सुरळीत आणि कार्यक्षम पॉवर ट्रान्समिशन आणि तुमच्या उपकरणांसाठी योग्य फिट याची खात्री करण्यासाठी दोन्ही टोकांना मानक 1-3/8" Z6 स्प्लाइन इंटरफेससह सुसज्ज आहे. चीनमधील एक व्यावसायिक निर्माता आणि विश्वासार्ह पुरवठादार म्हणून, आम्ही तुम्हाला उत्कृष्ट दर्जाची आणि स्पर्धात्मक किंमतीची उत्पादने प्रदान करतो.
न्यू हॉलंड बिगबेलर स्क्वेअर बेलर्स 330 340 साठी PTO शाफ्ट

न्यू हॉलंड बिगबेलर स्क्वेअर बेलर्स 330 340 साठी PTO शाफ्ट

चीनमधील एक सुप्रसिद्ध निर्माता आणि पुरवठादार म्हणून, रायडाफोनने हे पीटीओ शाफ्ट न्यू हॉलंड बिगबेलर स्क्वेअर बेलर्स 330 340 साठी स्वतःच्या कारखान्यात काळजीपूर्वक तयार केले आहे! हे डबल-सील क्रॉस युनिव्हर्सल जॉइंटसह, 3500Nm टॉर्क लोडसह उच्च-शक्ती 40Cr मिश्र धातु स्टील शाफ्ट वापरते आणि 540/1000rpm स्पीड इंटरफेसशी सुसंगत आहे. उत्पादन न्यू हॉलंड 330/340 बेलरच्या पॉवर इंटरफेसशी अचूकपणे जुळते आणि स्थापना सोयीस्कर आणि स्थिर आहे. स्रोत कारखाना म्हणून, Raydafon तुम्हाला परवडणाऱ्या किमतीत विश्वसनीय ट्रान्समिशन सोल्यूशन्स प्रदान करते, ज्यामुळे बॅलिंग ऑपरेशन्स अधिक कार्यक्षम होतात!
न्यू हॉलंड डिस्कबाइनसाठी पीटीओ शाफ्ट

न्यू हॉलंड डिस्कबाइनसाठी पीटीओ शाफ्ट

चीनमधील कृषी प्रसारणाच्या क्षेत्रात खोलवर गुंतलेला व्यावसायिक उत्पादक म्हणून, रायडाफोनने न्यू हॉलंड डिस्क मॉवर डिस्कबाईनसाठी पीटीओ शाफ्ट सानुकूलित केले. हे दुहेरी-पंक्ती टेपर्ड रोलर बेअरिंगसह उच्च-शक्तीच्या मिश्र धातुच्या स्टीलच्या शाफ्टचा वापर करते, जे 3200Nm टॉर्क वाहून नेऊ शकते आणि न्यू हॉलंडच्या संपूर्ण डिस्क मॉवर्सच्या पॉवर इंटरफेसशी जुळवून घेऊ शकते. या उत्पादनाच्या पृष्ठभागावर नॅनो-सिरेमिक फवारणीच्या तीन थरांनी उपचार केले जातात आणि पारंपारिक प्रक्रियेपेक्षा गंज प्रतिकार 60% जास्त असतो. ते थेट कारखान्याद्वारे पुरवले जात असल्यामुळे, Raydafon ची किंमत युरोपियन ब्रँडच्या तुलनेत 25% कमी आहे, आणि ते गैर-मानक सानुकूलित सेवा देखील प्रदान करू शकते, ज्यामुळे गवताची उपकरणे श्रेणीसुधारित करण्यासाठी रँचसाठी एक स्वस्त-प्रभावी निवड बनते.
डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट

डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट

डिस्क मॉवर 1340 / हेस्टन 1340 आणि 1345 साठी घाऊक बदली स्लिप क्लच PTO शाफ्ट. 55N डबल सीव्ही असेंबली ट्रॅक्टरच्या बाजूला 80-डिग्री सीव्ही जॉइंट आणि डिस्कबाईन बाजूला 50-डिग्री सीव्ही जॉइंट बदलते. ट्रॅक्टर कनेक्शन सामान्यत: 1.375-21 असते; अंमलबजावणी कनेक्शन 1.50" राउंड क्लॅम्प आहे; बांधकाम 1-3/8" 6-स्प्लाइन एंड वापरते. डबल-प्लेट फ्रिक्शन क्लच 2,800 N·m स्लिप टॉर्कवर सेट केला जातो आणि ओव्हरलोड झाल्यानंतर पुन्हा गुंततो. भाग क्रमांक 14656849, 82-14656849 आणि 83-14656849 पूर्ण असेंबली, अर्धा आणि ट्रॅक्टर अर्धा लागू करण्यासाठी सूचीबद्ध आहेत. सुसंगततेमध्ये Hesston 1340/1345, CaseIH 8312 निवडा, Massey Ferguson PTD 12 आणि New Idea 5512 यांचा समावेश होतो. भाग क्रमांक आणि कनेक्शन आकाराची पुष्टी झाल्यानंतर प्रति ऑर्डर MOQ, कस्टमायझेशन आणि लीड टाइम उद्धृत केला जातो.
चीनमधील एक विश्वासार्ह पीटीओ शाफ्ट निर्माता आणि पुरवठादार म्हणून, आमची उत्पादने CE प्रमाणपत्र उत्तीर्ण झाली आहेत. आपण दर्जेदार उत्पादने खरेदी करू इच्छित असल्यास, कृपया आमच्याशी संपर्क साधा.
