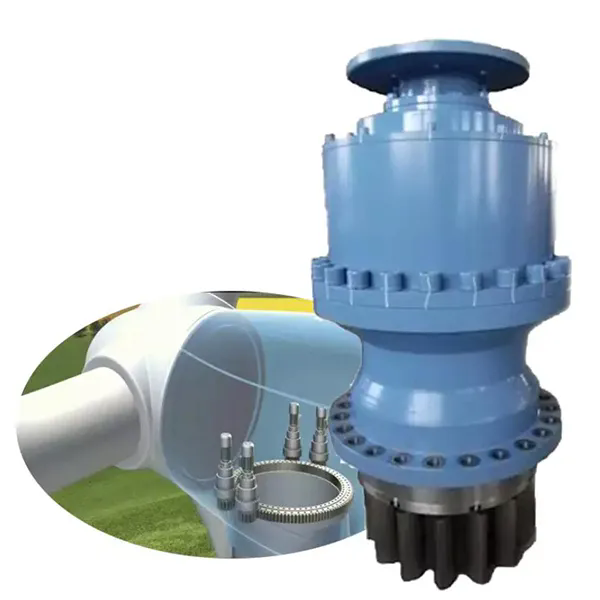

विंड टर्बाइन गियरबॉक्सचे तीन प्रमुख प्रसारण टप्पे कोणते आहेत?

विंड टर्बाइन गिअरबॉक्सेसलो-स्पीड रोटर रोटेशनला हाय-स्पीड जनरेटर इनपुटमध्ये रूपांतरित करा. अपयशामुळे लक्षणीय डाउनटाइम खर्च होऊ शकतो. हे गुंतागुंतीचे घटक समजून घेणे म्हणजे केवळ तांत्रिक शिक्षण वक्र नाही; पवन शेतांसाठी गुंतवणूकीवरील परतावा वाढवण्यासाठी हे महत्त्वाचे आहे. एक अग्रगण्य OEM म्हणून,रायडाफोनटिकाऊपणा, अचूकता आणि कार्यक्षमतेसाठी सर्वोच्च मानके पूर्ण करण्यासाठी प्रत्येक गिअरबॉक्स उपघटक डिझाइन करते. एक आधुनिकपवन टर्बाइन गियरबॉक्सएकाच सिस्टीममध्ये तीन प्रमुख ट्रान्समिशन टप्पे समाकलित करते. त्यांची संबंधित कार्ये आणि मुख्य घटक खाली सूचीबद्ध आहेत.

1. प्लॅनेटरी गियर स्टेज

कार्य:

6-20 RPM च्या वेगाने रोटर शाफ्टमधून उच्च इनपुट टॉर्क (6 MN·m पर्यंत) हाताळते.

मुख्य घटक:

सूर्य गियर: तीन ते पाच ग्रहांच्या गियरच्या सूर्य गियरवर टॉर्क प्रसारित करते.

प्लॅनेट गियर्स: ग्रह वाहकावर बसवलेल्या सूर्याच्या गियरभोवती फिरवा.

रिंग गियर: अंतर्गत दात असलेले एक निश्चित बाह्य गियर.

प्लॅनेट कॅरियर: ग्रहांच्या गीअर्सला इंटरमीडिएट शाफ्टशी जोडतो.

2. इंटरमीडिएट पॅरलल शाफ्ट स्टेज

कार्य: गती 10-15 पट वाढवण्यासाठी हेलिकल गियर्स वापरते. मुख्य घटक:

इनपुट पिनियन: ग्रहांच्या गियर वाहकाद्वारे चालविले जाते.

इंटरमीडिएट गियर: हाय-स्पीड स्टेजवर गती प्रसारित करते.

शाफ्ट: उच्च-शक्ती मिश्र धातु स्टील, थकवा-प्रतिरोधक डिझाइन.

बियरिंग्ज: अचूक कोनीय संपर्क बियरिंग्ज.

3. हाय-स्पीड स्टेज

कार्य: जनरेटरची अंतिम गती 1,500-1,800 RPM पर्यंत वाढवते.

मुख्य घटक:

आउटपुट पिनियन: जनरेटर कपलिंगशी जोडते.

स्नेहन प्रणाली: जेट आणि स्प्लॅश स्नेहन.

कूलिंग सर्किट: ऑइल-टू-एअर हीट एक्सचेंजर.

विंड टर्बाइन गियरबॉक्सगंभीर सहाय्यक प्रणाली:
