बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर
  • बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडरबूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर
  • बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडरबूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर

बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर

Raydafon ही चीन-आधारित OEM उत्पादक आणि बूम एरियल वर्क व्हेईकल अपर आर्म हायड्रॉलिक सिलिंडरचा पुरवठादार आहे. हा अप्पर आर्म सिलिंडर वीज दुरुस्ती, म्युनिसिपल कंस्ट्रक्शन आणि बिलबोर्ड इन्स्टॉलेशनसाठी वापरल्या जाणाऱ्या एरियल वर्क वाहनांवर बूम प्लॅटफॉर्म उचलतो आणि ठेवतो. मानक मॉडेल GTHZ210C-620500-000 Φ110 mm बोर, Φ75 mm रॉड, 815 mm स्ट्रोक, 1433 mm इंस्टॉलेशन अंतर, 23 MPa वर्किंग प्रेशर, 2-Φ9 पोर्ट आणि 100 kg वजन वापरते. पेटंट केलेले ड्युअल-पिस्टन डिझाइन 2000 kN थ्रस्टपर्यंत पोहोचते, पोझिशनिंग त्रुटी ±3 सेमीच्या आत नियंत्रित केली जाते. सिलेंडर बॉडी विशेष मिश्र धातुच्या स्टीलची बनलेली आहे, बनावट आणि उष्णता सहा वेळा हाताळली जाते, कडकपणा सामान्य स्टीलपेक्षा 40% जास्त आहे. चतुर्थांश संमिश्र सीलिंग प्रणालीचा वापर पाऊस, धूळ आणि मीठ-स्प्रे वातावरणासाठी केला जातो, 3 वर्षांच्या निरंतर ऑपरेशनसह किनारपट्टीच्या परिस्थितीत सत्यापित केले जाते. तुलनात्मक उत्पादनांच्या तुलनेत मॉड्युलर डिझाइन 25% आणि वजन 18% ने कमी करते आणि क्विक-इंस्टॉल इंटरफेस इन्स्टॉलेशन वेळ निम्म्याने कमी करते. सानुकूल बोअर, स्ट्रोक, स्थापना अंतर, पोर्ट पोझिशन आणि खाजगी लेबल समर्थित आहेत. मॉडेल आणि प्रमाणावर अवलंबून, लक्ष्य किंमत निश्चितपणे आयात केलेल्या पर्यायांविरुद्ध स्पर्धात्मक असते. जलद कोटेशनसाठी ड्रॉइंग नंबर, आवश्यक प्रमाण आणि गंतव्य पोर्ट पाठवा.
चीन OEM एरियल वर्क व्हेईकल सिलिंडर उत्पादक

एरियल प्लॅटफॉर्म आणि पॉवर रिपेअर ट्रकसाठी बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर

Raydafon ही चीन-आधारित फॅक्टरी-डायरेक्ट निर्माता आणि बूम एरियल वर्क व्हेईकल अपर आर्म हायड्रॉलिक सिलिंडरची पुरवठादार आहे. हा अप्पर आर्म सिलिंडर वीज दुरुस्ती, म्युनिसिपल कन्स्ट्रक्शन, बिलबोर्ड इन्स्टॉलेशन आणि उच्च उंचीच्या देखभालीसाठी वापरल्या जाणाऱ्या एरियल वर्क वाहनांवर बूम प्लॅटफॉर्म चालवतो. मानक मॉडेल GTHZ210C-620500-000 पेटंट केलेल्या ड्युअल-पिस्टन डिझाइनसह 2000 kN पर्यंत थ्रस्ट, 23 MPa वर्किंग प्रेशर, Φ110 mm बोर, Φ75 mm रॉड आणि 815 mm स्ट्रोक प्रदान करते. स्पेशल अलॉय स्टील बॉडी बनावट आहे आणि सामान्य स्टीलपेक्षा 40% जास्त कडकपणासाठी सहा वेळा उष्णतेवर उपचार केले जातात आणि चौपट मिश्रित सीलिंग सिस्टम पाऊस, धूळ, वारा आणि किनारपट्टीवरील मीठ स्प्रे हाताळते. मॉड्युलर डिझाइन तुलनात्मक उत्पादनांच्या तुलनेत 25% आणि वजन 18% ने कमी करते. सानुकूल बोअर, स्ट्रोक, स्थापना अंतर, पोर्ट पोझिशन आणि खाजगी लेबल समर्थित आहेत. कोटेशनची विनंती करण्यासाठी तुमचा ड्रॉइंग नंबर, आवश्यक प्रमाण आणि गंतव्य पोर्ट पाठवा.

2000 kNकमाल जोर
23 MPaकामाचा दबाव
Φ110×Φ75बोर × रॉड
815 मिमीस्ट्रोक

एरियल वर्क व्हेइकल्स हा अप्पर आर्म हायड्रोलिक सिलेंडर का निवडतात

एरियल वर्क वाहने कामगारांना वीज दुरुस्ती, पथदिवे बदलणे, होर्डिंग बसवणे आणि इमारतीच्या देखभालीसाठी उच्च पदांवर घेऊन जातात. वरच्या हाताचा सिलेंडर हा कोर हायड्रॉलिक घटक आहे जो प्लॅटफॉर्मला वाढवतो आणि धरून ठेवतो. जर तो जोर गमावला, लोडखाली वाहून गेला किंवा तेल गळती झाली, तर संपूर्ण वाहन उच्च उंचीच्या कामात अविश्वसनीय बनते.

या परिस्थितींसाठी Raydafon हे बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रॉलिक सिलिंडर तयार करते. पेटंट केलेले ड्युअल-पिस्टन डिझाइन 2000 kN थ्रस्टपर्यंत पोहोचते आणि ±3 सेमीच्या आत पोझिशनिंग एरर नियंत्रित करून, वर्क प्लॅटफॉर्म स्थिरपणे 50 मीटर पर्यंत उचलू शकते. सिलेंडर बॉडी विशेष मिश्र धातुचे स्टील वापरते, बनावट आणि उष्णता सहा वेळा हाताळली जाते, सामान्य स्टीलपेक्षा 40% जास्त कडकपणा पोहोचते. चतुर्भुज संमिश्र सीलिंग रचना अतिवृष्टी, धूळ, जोरदार वारा आणि किनारपट्टीवरील मीठ फवारणीला प्रतिकार करते आणि गळती न होता 3 वर्षांपर्यंत सतत तटीय वापरामध्ये सत्यापित केली गेली आहे.

पुरवठादारांची तुलना करणाऱ्या खरेदीदारांसाठी, Raydafon फॅक्टरी-थेट किंमत, OEM उत्पादन आणि स्थिर बॅच गुणवत्ता ऑफर करते. तुम्ही लोअर आर्म सिलिंडर किंवा संबंधित एरियल वर्क व्हेईकल हायड्रॉलिक घटक देखील स्त्रोत करत असल्यास, संपूर्ण पुनरावलोकन कराएरियल वर्क व्हेईकल हायड्रोलिक सिलिंडरश्रेणी आणि दबूम एरियल वर्क व्हेईकल लोअर आर्म हायड्रोलिक सिलेंडरपृष्ठ

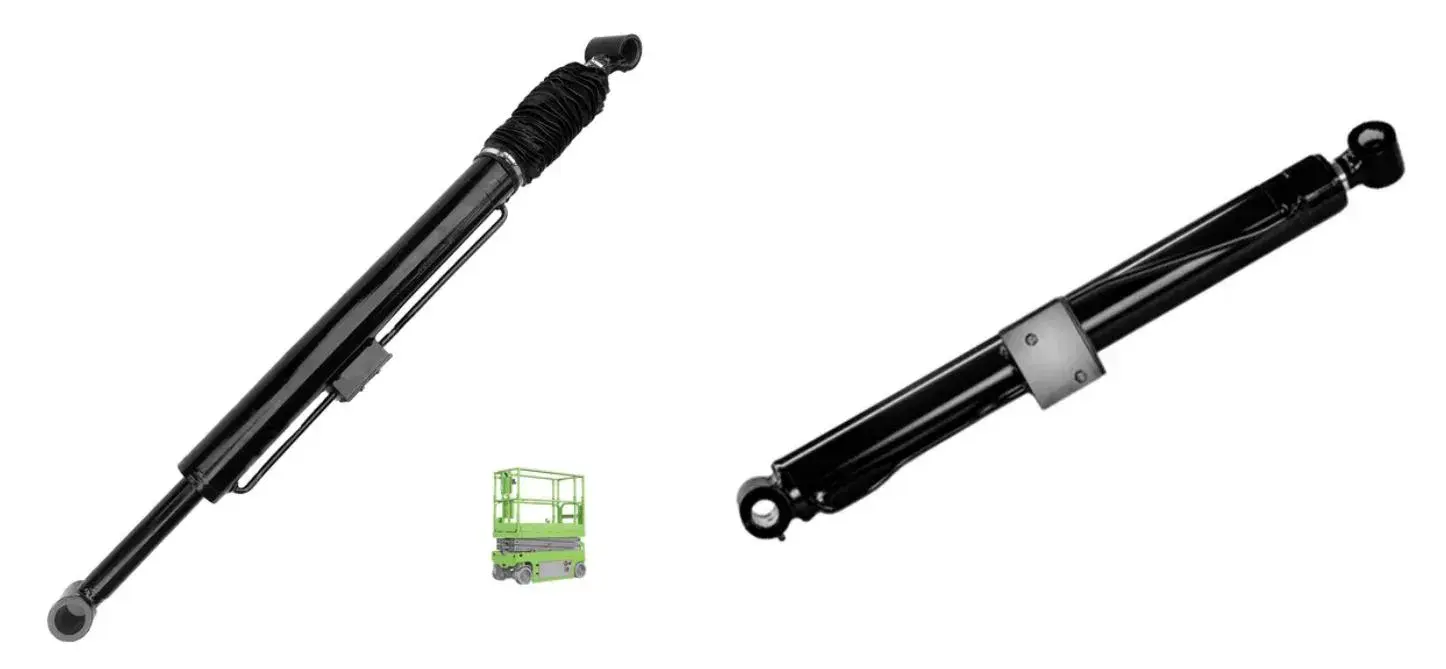

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
बूम एरिअल वर्क व्हेईकल आणि एरियल प्लॅटफॉर्मसाठी अप्पर आर्म हायड्रोलिक सिलेंडर

मानक मॉडेल आणि तांत्रिक परिमाणे

खाली असलेल्या स्टँडर्ड अपर आर्म सिलिंडरमध्ये कॉमन एरियल वर्क व्हेईकल आणि एरियल प्लॅटफॉर्म ॲप्लिकेशन्स समाविष्ट आहेत. तुमचे उपकरण भिन्न माउंटिंग पॅटर्न वापरत असल्यास, उलट अभियांत्रिकी आणि सानुकूल उत्पादनासाठी OEM रेखाचित्र क्रमांक किंवा भौतिक नमुना पाठवा.

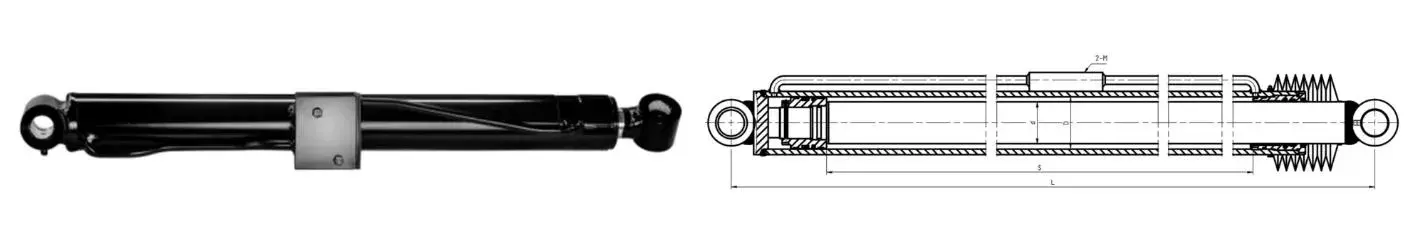

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
मानक अप्पर आर्म सिलेंडर मॉडेल GTHZ210C-620500-000 साठी आयामी संदर्भ
सिलेंडरचे नाव रेखाचित्र क्रमांक बोर व्यास डी रॉड व्यास d स्ट्रोक एस स्थापना अंतर एल कामाचा दबाव इंटरफेस एम वजन
वरच्या हाताचा सिलेंडर GTHZ210C-620500-000 Φ110 मिमी Φ75 मिमी 815 मिमी 1433 मिमी 23 MPa 2-Φ9 100 किलो

वेगळ्या बोअर, स्ट्रोक, इंस्टॉलेशनचे अंतर किंवा पोर्ट पोझिशन आवश्यक आहे? Raydafon तुमच्या रेखांकनाच्या विरूद्ध सानुकूल अप्पर आर्म हायड्रॉलिक सिलेंडर तयार करू शकते. संबंधित मोबाइल उपकरण सिलिंडरसाठी, पहामोबाइल क्रेन हायड्रोलिक सिलेंडरश्रेणी

मुख्य कार्यप्रदर्शन वैशिष्ट्ये

01

उच्च-उंची उचलण्यासाठी सुपर पॉवर

पेटंट ड्युअल-पिस्टन डिझाइन 2000 kN थ्रस्ट पर्यंत पोहोचते. अचूक उच्च-उंची वायरिंग आणि देखभाल करण्यास समर्थन देत ±3 सेमीच्या आत पोझिशनिंग एरर नियंत्रित करून प्लॅटफॉर्मला 50 मीटर पर्यंत उचलते.

02

कठोर वातावरणासाठी कठोर

स्पेशल अलॉय स्टील बॉडी, बनावट आणि उष्णता सहा वेळा हाताळली गेली, कडकपणा सामान्य स्टीलपेक्षा 40% जास्त. क्वाड्रपल कंपोझिट सीलिंग मुसळधार पाऊस, धूळ, जोरदार वारा आणि किनारपट्टीवरील मीठ फवारणी हाताळते.

03

फील्ड-सत्यापित विश्वसनीयता

तटीय मीठ फवारणी वातावरणात गळती न होता सतत 3-वर्षे ऑपरेशन. टायफूनच्या हंगामात, महानगरपालिकेच्या कंपनीने या सिलिंडरचा संपूर्ण ऑपरेशनमध्ये वापर केला आणि स्थिर ऑपरेशन राखले.

04

हलके आणि लवचिक

तुलनात्मक उत्पादनांच्या तुलनेत व्हॉल्यूम 25% आणि वजन 18% कमी झाले. विविध एरियल वर्क वाहन प्रकारांमध्ये बसते आणि बूम स्ट्रक्चरवरील भार कमी करते.

05

जलद स्थापना इंटरफेस

क्विक-इंस्टॉल इंटरफेस डिझाइन इंस्टॉलेशनचा वेळ निम्म्याने कमी करते. सामान्य तंत्रज्ञ सूचनांचे पालन करून सुमारे अर्ध्या तासात बदली पूर्ण करू शकतात.

06

OEM सानुकूलन

सानुकूल बोअर, रॉड, स्ट्रोक, इंस्टॉलेशन अंतर, ऑइल पोर्ट पोझिशन, खाजगी लेबल पॅकेजिंग आणि विविध एरियल वर्क वाहन प्रकारांसाठी मोठ्या प्रमाणात ऑर्डर उत्पादन.

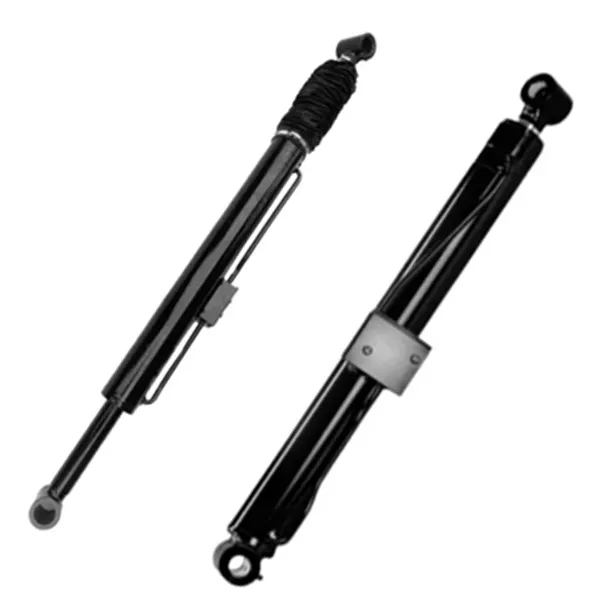

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
अप्पर आर्म सिलेंडर सीलिंग आणि मॉड्यूलर स्ट्रक्चर

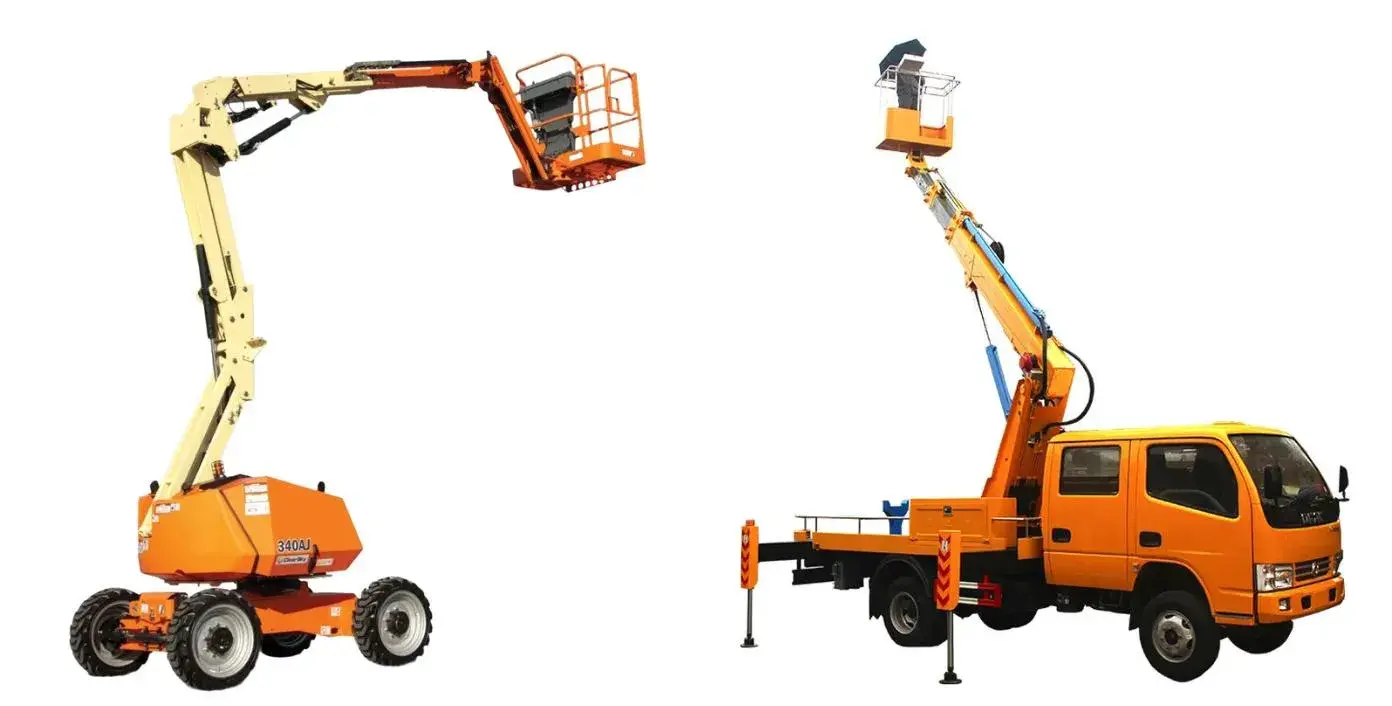

पॉवर रिपेअर, म्युनिसिपल कन्स्ट्रक्शन आणि हाय-अल्टीट्यूड वर्क मधील अर्ज

पॉवर सिस्टम हाय-व्होल्टेज टॉवर आणि सबस्टेशन देखभाल

सिलेंडर 1800 kN थ्रस्ट आउटपुट करतो वर्क प्लॅटफॉर्म 30 मीटर पर्यंत उचलण्यासाठी, ±2 सेमीच्या आत पोझिशनिंग त्रुटीसह. लेव्हल 5 गेल परिस्थितीतही, बिल्ट-इन स्टॅबिलायझेशन सिस्टम लाइन कनेक्शन आणि उपकरणे बदलण्यासाठी प्लॅटफॉर्म स्थिर ठेवण्यासाठी रिअल टाइममध्ये थ्रस्ट समायोजित करते.

मनपा स्ट्रीट लाईट आणि बिलबोर्डची स्थापना

मॉड्युलर डिझाइन वेगवेगळ्या कामाच्या वाहन प्रकारांमध्ये बसते आणि ऑइल पोर्टची स्थिती लवचिकपणे समायोजित केली जाऊ शकते. रस्ते पुनर्बांधणी प्रकल्पात, एका कामाच्या वाहनाने एका दिवसात 20 पथदिवे बदलून पूर्ण केले, मागील पद्धतींपेक्षा 40% कार्यक्षमता वाढली.

इमारत दर्शनी भाग आणि उंचावरील देखभाल

स्थिर थ्रस्ट आणि अचूक पोझिशनिंग खिडकीची साफसफाई, दर्शनी भागाची दुरुस्ती आणि उंचीवर साइन इनस्टॉलेशनला समर्थन देते. चौपट सीलिंग बाहेरच्या कामाच्या वेळी पाऊस, धूळ आणि वारा यांचा प्रतिकार करते.

OEM आणि aftermarket हवाई काम वाहन OEM आणि दुरुस्ती बाजार

एरियल प्लॅटफॉर्म बिल्डर्स, दुरुस्ती कार्यशाळा आणि आफ्टरमार्केट पुरवठादार खाजगी लेबल पॅकेजिंगसह मानक मॉडेल किंवा कस्टम अप्पर आर्म सिलिंडर ऑर्डर करू शकतात. जर तुम्ही फोर्कलिफ्ट हायड्रॉलिक सिस्टम देखील हाताळत असाल, तर पहाफोर्कलिफ्ट हायड्रोलिक सिलेंडरश्रेणी

गुणवत्ता पुरावा, चाचणी आणि निर्यात समर्थन

साहित्य आणि उष्णता उपचार नोंदी

स्पेशल अलॉय स्टील बॉडी, सहा पट फोर्जिंग आणि उष्णता उपचार, कडकपणा सामान्य स्टीलपेक्षा 40% जास्त. मोठ्या प्रमाणात शिपमेंटसह साहित्य रेकॉर्ड प्रदान केले जाऊ शकतात.

प्रेशर आणि थ्रस्ट चाचणी

पॅकिंग करण्यापूर्वी प्रत्येक सिलेंडर गळती, स्ट्रोक स्मूथनेस आणि पोर्ट फिटिंगसाठी तपासले जाते. थ्रस्ट कामगिरी रेट केलेल्या दाबाविरूद्ध सत्यापित केली जाते.

मितीय तपासणी

बोर, रॉड, स्ट्रोक, इंस्टॉलेशनचे अंतर आणि पोर्टचे परिमाण ऑर्डर केलेल्या ड्रॉइंग किंवा ग्राहक नमुन्याच्या विरूद्ध रेकॉर्ड केले जातात.

निर्यात पॅकिंग

सिलिंडर अँटी-रस्ट ऑइल आणि प्रोटेक्टिव एंड कॅप्सने पॅक केलेले असतात. सागरी मालवाहतूक, हवाई मालवाहतूक किंवा एक्सप्रेस डिलिव्हरीसाठी मोठ्या प्रमाणात ऑर्डर पॅलेटाइज्ड आणि स्ट्रॅप केल्या जाऊ शकतात.

सानुकूल OEM ऑर्डरिंग प्रक्रिया

पायरी 01 अर्ज तपशील पाठवा

उपकरणाचा प्रकार, रेखांकन क्रमांक, बोर, रॉड, स्ट्रोक, प्रतिष्ठापन अंतर, पोर्ट आकार, प्रमाण आणि गंतव्य पोर्ट प्रदान करा.

पायरी 02 मॉडेल पुनरावलोकन

Raydafon हे मॉडेल GTHZ210C-620500-000 किंवा कस्टम अप्पर आर्म सिलिंडर तुमच्या उपकरणात बसते की नाही हे तपासते.

पायरी 03 नमुना आणि रेखाचित्र मंजुरी

OEM प्रकल्पांसाठी, Raydafon नमुन्याचे रिव्हर्स-इंजिनीअर करते आणि मोठ्या प्रमाणात उत्पादनापूर्वी परिमाणांची पुष्टी करते.

पायरी 04 उत्पादन आणि अवतरण

मंजूरी मिळाल्यानंतर, Raydafon FOB Ningbo कोटेशन, उत्पादन वेळापत्रक आणि पॅकिंग तपशील प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर म्हणजे काय?

बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलेंडर हा एक हायड्रॉलिक ॲक्ट्युएटर आहे जो एरियल वर्क व्हेईकल किंवा एरियल प्लॅटफॉर्मचा वरचा बूम चालवतो. ते वर्क प्लॅटफॉर्म उचलते आणि स्थान देते जेणेकरुन कामगार वीज दुरुस्ती, नगरपालिका बांधकाम, बिलबोर्डची स्थापना आणि इतर उच्च उंचीची कामे सुरक्षितपणे पार पाडू शकतील. हे बूम लिफ्ट सिस्टमच्या मुख्य हायड्रॉलिक घटकांपैकी एक आहे.

Raydafon कोणते मानक मॉडेल तयार करते?

Raydafon Φ110 mm बोर, Φ75 mm रॉड, 815 mm स्ट्रोक, 1433 mm इंस्टॉलेशन अंतर, 23 MPa वर्किंग प्रेशर, 2-Φ9 पोर्ट आणि 100 kg वजन असलेले GTHZ210C-620500-000 मानक मॉडेल तयार करते. कस्टम बोअर, रॉड, स्ट्रोक, इन्स्टॉलेशन अंतर आणि पोर्ट पोझिशन OEM ड्रॉइंग किंवा भौतिक नमुन्यांच्या विरूद्ध उपलब्ध आहेत.

हा वरच्या हाताचा सिलेंडर किती जोर निर्माण करू शकतो?

पेटंट केलेले ड्युअल-पिस्टन डिझाइन 2000 kN कमाल थ्रस्टपर्यंत पोहोचते आणि वर्क प्लॅटफॉर्म स्थिरपणे 50 मीटर पर्यंत उचलू शकते. पॉवर सिस्टम मेंटेनन्समध्ये, सिलेंडर प्लॅटफॉर्म 30 मीटर पर्यंत उचलण्यासाठी 1800 kN चा जोरदार थ्रस्ट आउटपुट करतो, पोझिशनिंग एरर ±2 सेमीच्या आत नियंत्रित केली जाते आणि लेव्हल 5 गेल परिस्थितीत स्थिरता राखते.

कोणती सामग्री आणि सीलिंग प्रणाली वापरली जाते?

सिलेंडर बॉडी विशेष मिश्र धातुच्या स्टीलची बनलेली आहे, बनावट आणि उष्णता सहा वेळा हाताळली जाते, कडकपणा सामान्य स्टीलपेक्षा 40% जास्त आहे. चौपट संमिश्र सीलिंग रचना मुसळधार पाऊस, धूळ, जोरदार वारा आणि किनारपट्टीवरील मीठ फवारणीला प्रतिकार करते. सिलेंडरचा वापर 3 वर्षांपासून किनारपट्टीवरील मीठ फवारणी वातावरणात गळती न होता सतत केला जातो.

Raydafon कस्टम OEM अप्पर आर्म सिलिंडर तयार करू शकते का?

होय. Raydafon ग्राहक रेखाचित्रे किंवा भौतिक नमुन्यांमधून OEM उत्पादनास समर्थन देते. सानुकूल बोअर, रॉड, स्ट्रोक, इन्स्टॉलेशन अंतर, ऑइल पोर्ट पोझिशन, खाजगी लेबल पॅकेजिंग आणि मोठ्या प्रमाणात ऑर्डर उत्पादन विविध एरियल वर्क वाहन प्रकारांसाठी उपलब्ध आहेत.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

ड्रॉइंग नंबर किंवा विद्यमान नमुना तपशील, बोरचा व्यास, रॉड व्यास, स्ट्रोक, इंस्टॉलेशन अंतर, कामाचा दाब, पोर्ट आकार, ऑर्डरचे प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon FOB Ningbo कोटेशन आणि लीड टाइमसह उत्तर देईल.

मी नमुना किंवा मोठ्या प्रमाणात ऑर्डरची विनंती कशी करू?

या पृष्ठावरील चौकशी फॉर्म वापरा किंवा फोन, ईमेल किंवा व्हॉट्सॲपद्वारे Raydafon शी संपर्क साधा. आवश्यक मॉडेल, रेखाचित्र क्रमांक, प्रमाण आणि अनुप्रयोग समाविष्ट करा. विक्री संघ नमुना उपलब्धता, मोठ्या प्रमाणात उत्पादन वेळापत्रक आणि पॅकिंग तपशीलांची पुष्टी करेल.

बूम एरियल वर्क व्हेईकल अप्पर आर्म हायड्रोलिक सिलिंडर सोर्स करण्यासाठी तयार आहात?

तुमचा ड्रॉइंग नंबर, बोर/रॉड/स्ट्रोकची आवश्यकता, कामाचा दाब, पोर्ट साइज, ऑर्डरचे प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon मानक मॉडेलची पुष्टी करेल किंवा कस्टम अप्पर आर्म हायड्रॉलिक सिलेंडर डिझाइन करेल, त्यानंतर लीड टाइम आणि पॅकिंग तपशीलांसह FOB निंगबो कोटेशन प्रदान करेल.
