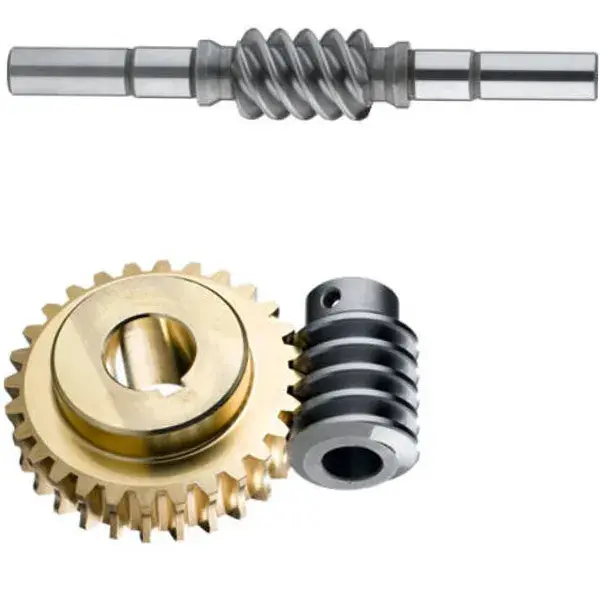

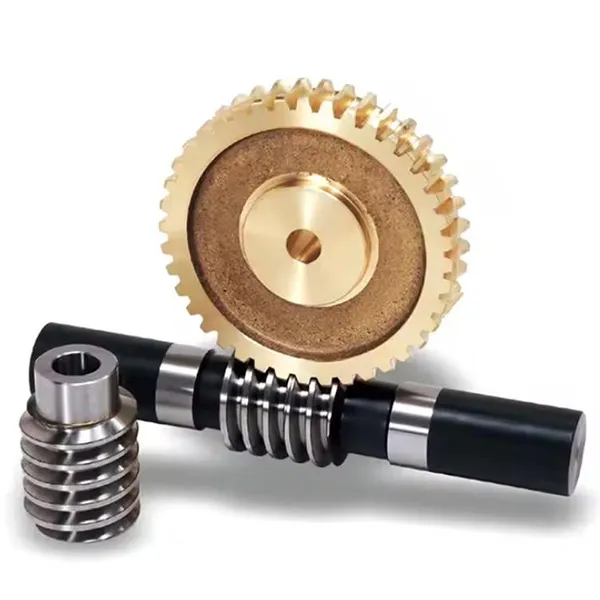

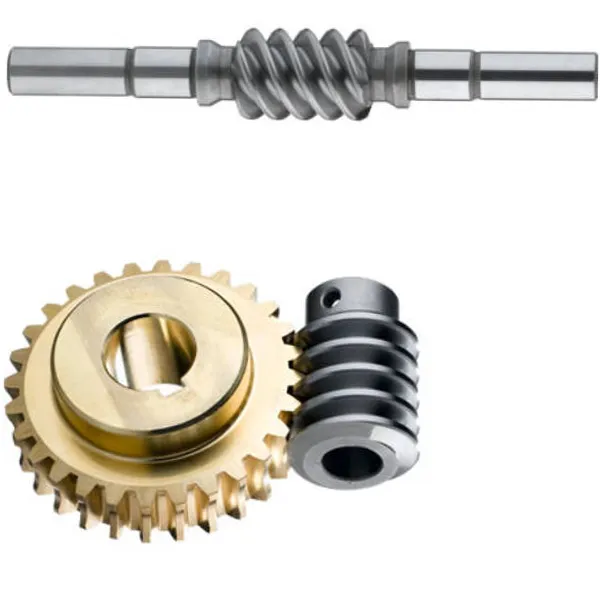

डुप्लेक्स वर्म्स गियर

उत्पादन तपशील

डुप्लेक्स किंवा ड्युअल लीड वर्म गियरमध्ये थोड्या वेगळ्या मॉड्यूल्स आणि व्यासाच्या भागांसह डिझाइन केलेल्या फ्लँक्ससह एक किडा असतो, प्रत्येक दात प्रोफाइलवर वेगळे शिसे कोन तयार करतो. याचा परिणाम अळीच्या लांबीसह दात जाडी हळूहळू वाढतो आणि थ्रेडमधील अंतर अरुंद होतो, ज्यामुळे अचूक बॅकलॅश नियंत्रण होते.

वर्म व्हीलवर, भिन्न मोड्यूल्स अद्वितीय परिशिष्ट सुधार गुणांक आणि प्रत्येक बाजूला रोलिंग वर्तुळ व्यास तयार करतात, भिन्न पुढील आणि मागील प्रोफाइल तयार करतात. तथापि, चाकाच्या परिघाभोवती दात जाडी आणि अंतर एकसमान राहतात.

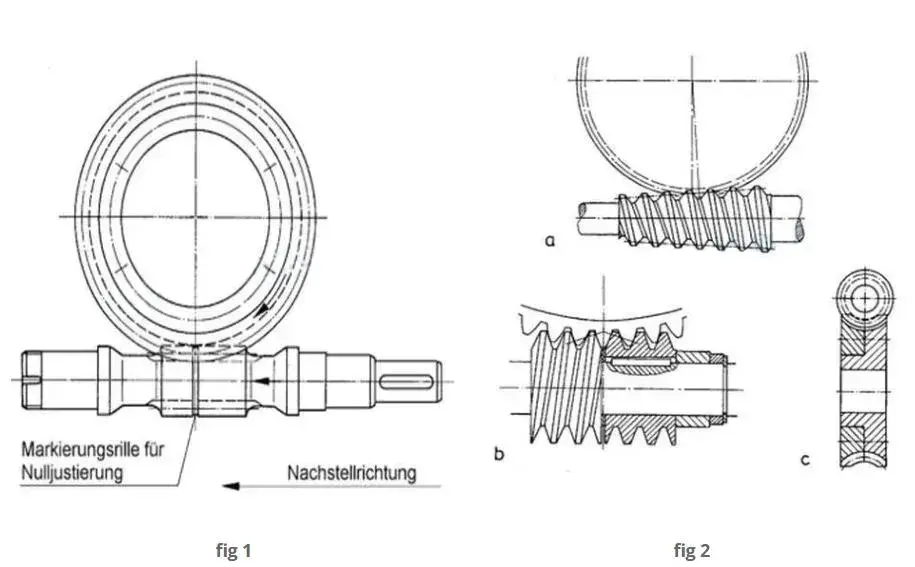

बॅकलॅश अक्षरीत्या हलवून अक्षीयपणे दाताची योग्य जाडी चाकाशी संरेखित करून समायोजित केली जाते, इच्छित बॅकलॅश पातळी गाठली जाते (अंजीर 1 पहा). ही पद्धत इन्स्टॉलेशन दरम्यान सोपी, अचूक बॅकलॅश ट्युनिंग सक्षम करते आणि दात संपर्क किंवा जाळीवर परिणाम न करता थकलेल्या गीअर्ससाठी सतत समायोजन सक्षम करते.

वैकल्पिक बॅकलॅश समायोजन पद्धतींमध्ये हे समाविष्ट आहे: वर्म शाफ्ट आणि चाकासाठी विक्षिप्त हब वापरून मध्यभागी अंतर सुधारणे; टॅपर्ड वर्म (अंजीर 2a) अक्षीयपणे हलवित आहे; अळीचे दोन भागांमध्ये विभाजन करणे जे एकमेकांच्या सापेक्ष फिरवले किंवा हलविले जाऊ शकतात (ओटीटी सिस्टम, अंजीर 2b); किंवा चाक दोन समायोज्य डिस्कमध्ये विभाजित करणे (अंजीर 2c).

विधानसभा सावधानता नोट

आमच्या Raydafon Duplex Worms Gear मध्ये डाव्या आणि उजव्या बाजूला वेगवेगळ्या टूथ मोड्युली असतात, त्यामुळे वर्म गीअर्स इंस्टॉलेशन दरम्यान अचूकपणे संरेखित केले पाहिजेत. लक्षात ठेवण्यासाठी येथे काही प्रमुख पायऱ्या आहेत:

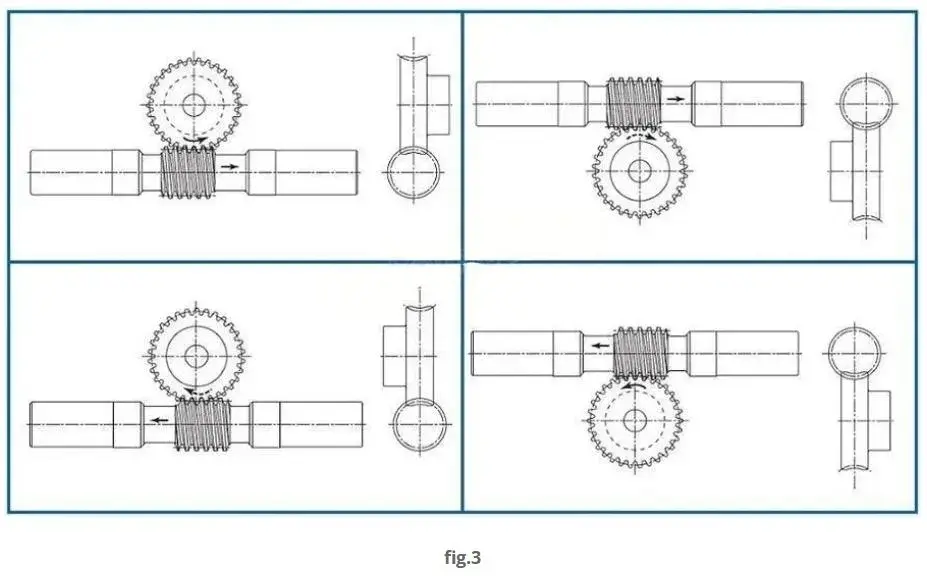

स्थापनेपूर्वी, असेंबली दिशा चिन्ह तपासा. प्रत्येक दुहेरी वर्म गियर आणि वर्म गीअरवर एक बाण असतो, जो स्थापना "होकायंत्र" असतो. स्थापित करताना, समोरून, आपण हे सुनिश्चित केले पाहिजे की वर्म गियर आणि वर्म गियरचे बाण एकाच दिशेने निर्देशित करतात (आकृती 3 पहा). जर बाणाची दिशा उलट केली किंवा चुकीची संरेखित केली असेल, तर वर्म गियरचे मध्यभागी अंतर खूप मोठे असेल आणि ते फिट होणार नाही. जरी ते अगदीच स्थापित केले असले तरी, गीअर मेशिंगमध्ये समस्या असतील आणि दात ठोठावण्यास किंवा जाम होण्यास वेळ लागणार नाही, ज्यामुळे गोष्टींना उशीर होईल!

संदर्भ स्थितीची पडताळणी

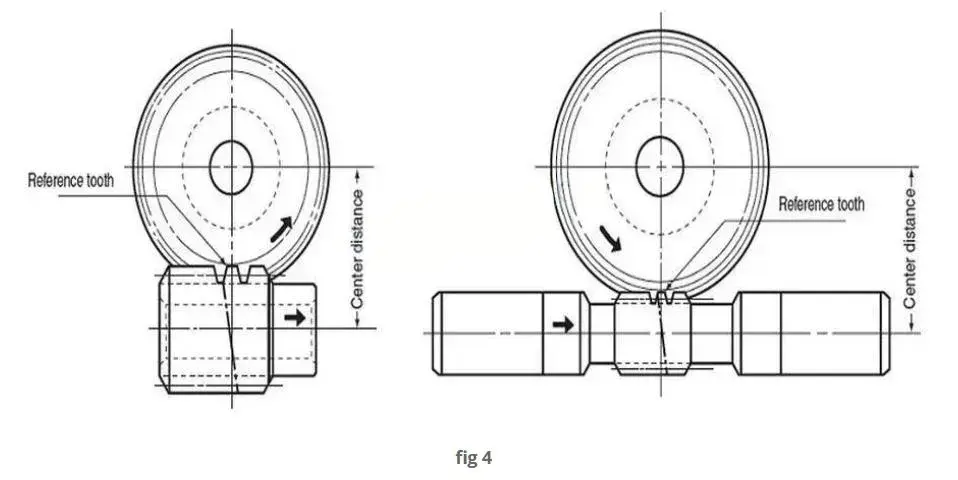

डुप्लेक्स वर्म टूथच्या टोकाच्या परिघावर व्ही-ग्रूव्ह (60°, 0.3 मिमी खोल) संदर्भ दात चिन्हांकित करते. जेव्हा हा संदर्भ दात वर्म व्हीलच्या फिरण्याच्या केंद्रासोबत निर्दिष्ट केंद्र अंतरावर "a" वर संरेखित करतो तेव्हा गियर सेट जवळ-शून्य बॅकलॅश (±0.045) प्राप्त करतो (चित्र 4 पहा).

उत्पादन वैशिष्ट्ये

Raydafon, चीनमधील मेकॅनिकल ट्रान्समिशनच्या क्षेत्रात प्रदीर्घ प्रस्थापित उत्पादक, ग्राहकांना उच्च-गुणवत्तेचे डुप्लेक्स वर्म गीअर्स परवडणाऱ्या किमतीत स्वतःच्या फॅक्टरी मास्टर्सच्या उत्कृष्ट कारागिरीसह प्रदान करून अनेक यंत्रसामग्री उत्पादकांचा विश्वासू पुरवठादार आहे. आमची उत्पादने जटिल कामकाजाच्या परिस्थितीसाठी डिझाइन केलेली आहेत आणि तीन मुख्य फायदे उपकरणांचे ऑपरेशन अधिक चिंतामुक्त करतात.

ड्युअल मोड्यूलस डिझाइन, अधिक कार्यक्षम ट्रान्समिशन: उपकरणांवर "ड्युअल इंजिन" बसवण्याप्रमाणेच, Raydafon चे डुप्लेक्स वर्म गीअर्स डाव्या आणि उजव्या दातांच्या पृष्ठभागावर भिन्न मोड्युली वापरतात. उच्च-शक्तीचे तांबे मिश्र धातु वर्म गीअर्स अचूक बनावट मिश्र धातु स्टील वर्म्सशी जुळतात. आठ मॅन्युअल ग्राइंडिंगनंतर, चावा घट्ट असतो आणि घसरत नाही, आणि सामान्य वर्म गीअर्सपेक्षा ट्रान्समिशन कार्यक्षमता 20% जास्त असते. झेजियांगमधील एका कापड यंत्राच्या कारखान्याने नोंदवले की आमच्या डुप्लेक्स वर्म गीअर्स बदलल्यानंतर, उपकरणांचा उर्जा वापर खूप कमी झाला.

टू-स्टेज ट्रान्समिशन, उच्च टॉर्क आणि कमी आवाज: दोन-स्टेज ट्रान्समिशन स्ट्रक्चर डुप्लेक्स वर्म गीअर्सचा टॉर्क दुप्पट करते, तसेच चालणारा आवाज आणखी कमी ठेवतो. हेवी मशीन टूल्सचे अचूक फाइन-ट्यूनिंग असो किंवा मोठ्या कन्व्हेइंग उपकरणांचे सतत ऑपरेशन असो, ते सहजपणे हाताळले जाऊ शकते. ग्वांगडोंगमधील अन्न प्रक्रिया कारखान्याने सांगितले की उपकरणे चालू असताना खूप आवाज करतात, परंतु आमच्या उत्पादनांमध्ये बदल केल्यानंतर कार्यशाळा अधिक शांत होते.
