उत्पादने
उत्पादने

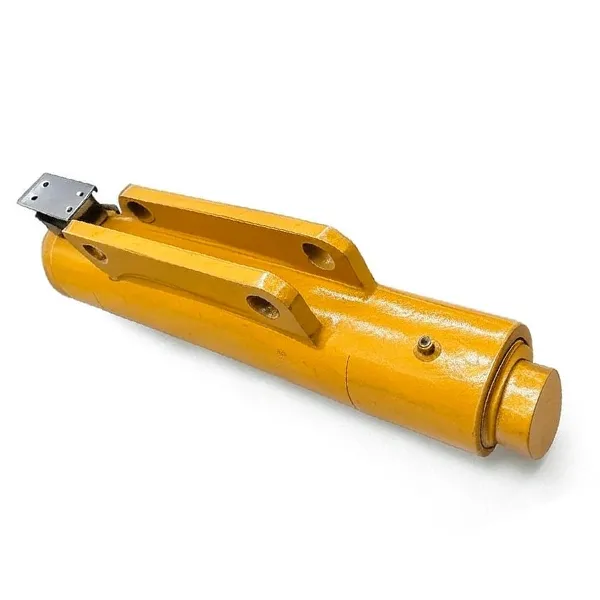

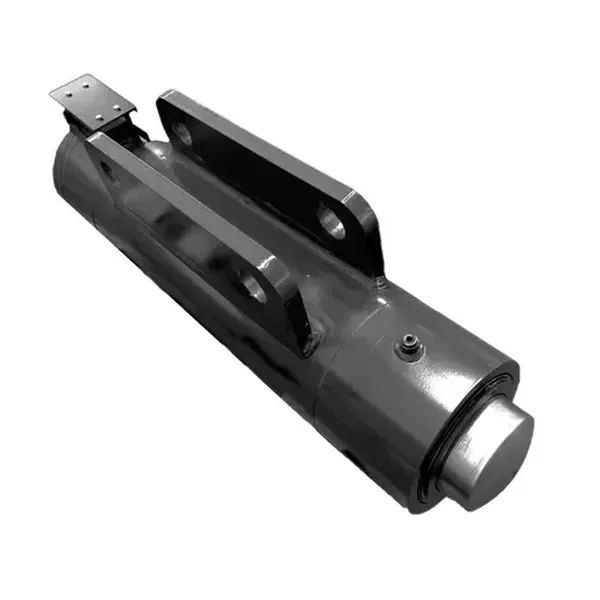

क्रेन काउंटरवेट हायड्रोलिक सिलेंडर
  • क्रेन काउंटरवेट हायड्रोलिक सिलेंडरक्रेन काउंटरवेट हायड्रोलिक सिलेंडर
  • क्रेन काउंटरवेट हायड्रोलिक सिलेंडरक्रेन काउंटरवेट हायड्रोलिक सिलेंडर

क्रेन काउंटरवेट हायड्रोलिक सिलेंडर

क्रेन काउंटरवेट हायड्रॉलिक सिलेंडरमोबाइल क्रेन आणि पोर्ट उपकरणांसाठी. ±1° च्या आत बूम स्वे ठेवण्यासाठी आणि असंतुलन शटडाउन कमी करण्यासाठी रिअल टाइममध्ये काउंटरवेट ब्लॉक हलवते. QAY220-क्लास 200–220 t सर्व-भूप्रदेश क्रेनसाठी तयार केले आहे.

बोरΦ200 मिमी· रॉडΦ100 मिमी· स्ट्रोक180 मिमी· कामाचा दबाव25 / 40 MPa· वजन124 किलो· रेखाचित्र क्र.QAY220.12/13A-00· 35CrMo-क्लास मिश्र धातु स्टील · ISO 9001 कारखाना · MOQ 1 पीसी · सानुकूल स्ट्रोक उपलब्ध · 24 तासांच्या आत कोट.

बोर Φ200 · रॉड Φ100 · 25/40 MPa · OEM कारखाना

साठी क्रेन काउंटरवेट हायड्रोलिक सिलेंडरमोबाइल क्रेन आणि पोर्ट इक्विपमेंट — कस्टम स्ट्रोक, 24-तास कोट

Raydafon क्रेन काउंटरवेट हायड्रॉलिक सिलिंडर तयार करते जे लोड हलते तेव्हा तुमची बूम संतुलित ठेवते. क्रोम-प्लेटेड किंवा अँटी-कॉरोझन सरफेस ट्रीटमेंटसह उच्च-शक्तीच्या मिश्र धातुच्या स्टीलपासून बनवलेले, ते स्थिर शक्तीचे आउटपुट, ±1° बूम स्वे कंट्रोल आणि समतुल्य लोडवर पारंपारिक सिलेंडरच्या तुलनेत 15% पेक्षा जास्त ऊर्जा बचत देते. निंगबो, चीनकडून फॅक्टरी थेट पुरवठा — ISO 9001 प्रक्रिया नियंत्रण, MOQ 1 तुकडा, कस्टम स्ट्रोक आणि माउंटिंग इंटरफेस उपलब्ध आहे.

बोर (डी)
Φ200 मिमी
रॉड (डी)
Φ100 मिमी
स्ट्रोक (एस)
180 मिमी
अंतर स्थापित करा
530 मिमी
कामाचा दबाव
25 / 40 MPa
वजन
124 किलो
रेखाचित्र क्र.
QAY220.12/13A-00
MOQ
1 तुकडा

क्रेन काउंटरवेट हायड्रोलिक सिलेंडर आपल्या क्रेनवर काय करते

काउंटरवेट हायड्रॉलिक सिलेंडर हा मोबाईल क्रेनच्या काउंटरवेट प्रणालीचा कोर ॲक्ट्युएटर आहे. जेव्हा बूम वाढतो, तेव्हा सुरक्षित लिफाफ्यात क्रेनचे गुरुत्वाकर्षण केंद्र ठेवण्यासाठी सिलेंडर काउंटरवेट ब्लॉक रिअल टाइममध्ये हलवतो. त्याशिवाय, क्रेन एका निश्चित काउंटरवेटवर अवलंबून असते — म्हणजे लिफ्टची क्षमता कमी होते किंवा चेसिस आवश्यकतेपेक्षा जास्त जड असणे आवश्यक आहे.

Raydafon चे काउंटरवेट सिलेंडर सेन्सर किंवा ऑपरेटर सिग्नलचे अचूक काउंटरवेट पोझिशनिंगमध्ये भाषांतर करण्यासाठी क्रेनच्या हायड्रॉलिक कंट्रोल सिस्टमसह कार्य करते. याचा परिणाम म्हणजे नितळ बूम मोशन, वाऱ्याच्या दिवसात उचलताना कमी दाब आणि असंतुलन अलार्मपासून कमी अनपेक्षित शटडाउन. खरेदीदार सोर्सिंगसाठीऔद्योगिक हायड्रॉलिक सिलेंडर, हा असा घटक आहे जो सायकलचा वेळ आणि सुरक्षितता मार्जिनवर थेट परिणाम करतो.

जर तुमची क्रेन भिन्न काउंटरवेट फंक्शन वापरत असेल — उदाहरणार्थ लफिंग जिब सिस्टम — त्याची तुलना कराक्रेन लफिंग हायड्रॉलिक सिलेंडरकिंवा पूर्ण ब्राउझ करामोबाइल क्रेन हायड्रॉलिक सिलेंडर श्रेणीनिवडण्यापूर्वी.

क्रेन काउंटरवेट हायड्रॉलिक सिलेंडर तपशील

खालील मानक मॉडेल बहुतेक 200-220 t मोबाइल क्रेन काउंटरवेट प्रणाली समाविष्ट करते. सानुकूल बोअर, स्ट्रोक आणि माउंटिंग अंतर उपलब्ध आहेत — तुमचे रेखाचित्र पाठवा आणि आम्ही 24 तासांच्या आत एक आकाराची शिफारस परत करू.

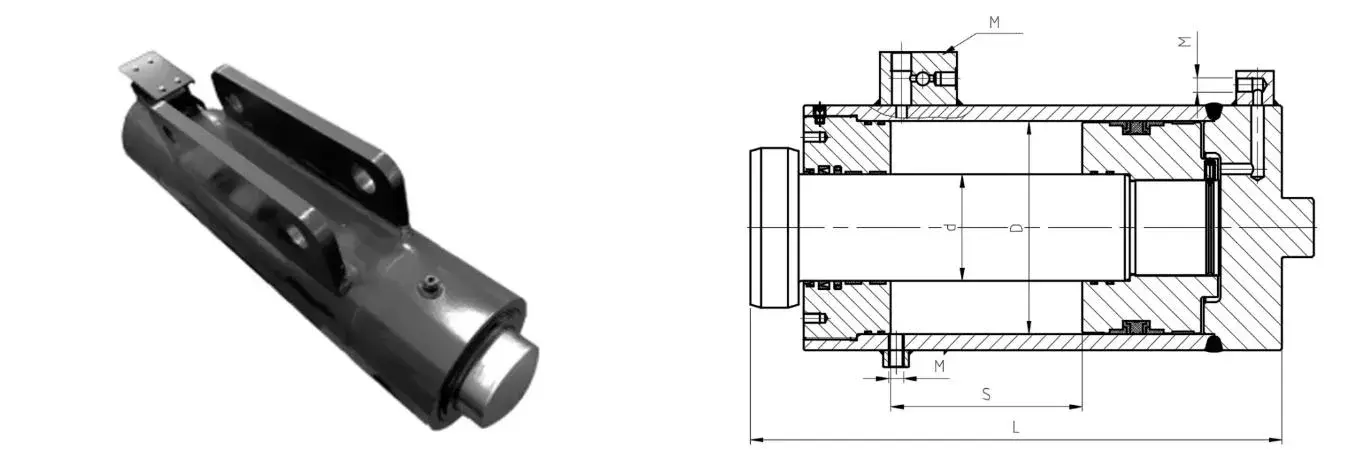

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

क्रेन काउंटरवेट हायड्रॉलिक सिलेंडर डायमेंशन ड्रॉइंग — QAY220.12/13A-00

मानक क्रेन काउंटरवेट हायड्रोलिक सिलेंडर — तांत्रिक डेटा
सिलेंडरचे नाव रेखाचित्र क्र. बोर डी रॉड डी स्ट्रोक एस अंतर एल स्थापित करा कामाचा दबाव इंटरफेस एम वजन
काउंटरवेट हायड्रोलिक सिलेंडर QAY220.12/13A-00 Φ200 मिमी Φ100 मिमी 180 मिमी 530 मिमी 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 किलो
बोर Φ200 मिमी रॉड Φ100 मिमी स्ट्रोक 180 मिमी 25 / 40 MPa 124 किलो QAY220.12/13A-00

आपल्याला आवश्यक आकार नाही? आम्ही इतर क्रेन टोनेज वर्गांसाठी सानुकूल काउंटरवेट सिलिंडर देखील तयार करतो. बोअर, स्ट्रोक, प्रेशर आणि माउंटिंग इंटरफेस पाठवा — किंवा फक्त तुमचा ड्रॉइंग नंबर फॉरवर्ड करा — आणि आमचे अभियंते सामन्याची पुष्टी करतील.

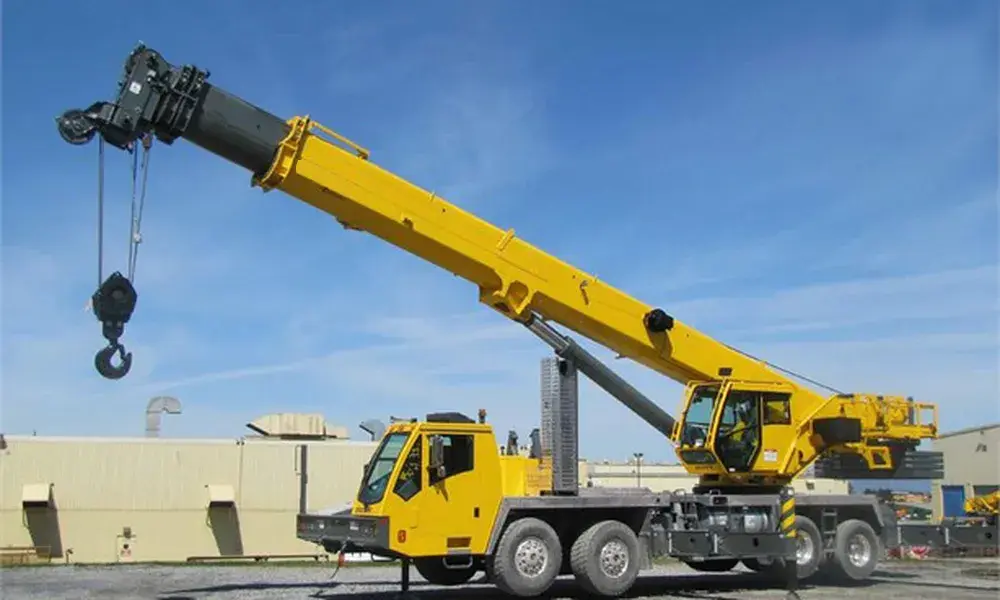

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

खरेदी अभियंते रायडाफॉन काउंटरवेट सिलिंडर का निवडतात

तीन व्यावसायिक कारणे पुन्हा ऑर्डर देतात:दीर्घ सेवा अंतराल, कमी देखभाल श्रम आणि संपूर्ण स्ट्रोकमध्ये स्थिर शक्ती उत्पादन.

01

उच्च-शक्ती मिश्र धातु स्टील शरीर

सतत कर्तव्यात विकृतीशिवाय उच्च दाब आणि जड भाराचा प्रतिकार करते. पृष्ठभाग क्रोम प्लेटिंग किंवा अँटी-कॉरोझन कोटिंग आर्द्र, मीठ-स्प्रे आणि धूळयुक्त साइट परिस्थिती हाताळते.

02

अचूक स्थिती

गुळगुळीत टेलिस्कोपिंगसाठी क्रेनच्या हायड्रॉलिक कंट्रोल सिस्टीमसह कार्य करते — उचलताना द्रुत काउंटरवेट पुनर्स्थित करणे आणि बारीक प्लेसमेंट दरम्यान मिलीमीटर-स्तरीय शिल्लक समायोजन.

03

मॉड्यूलर स्थापना

मोठ्या प्रमाणात बदल न करता विद्यमान क्रेन माउंटिंग पॉइंट्समध्ये बसते. सील आणि सेवा पोर्ट मानक साधनांसह प्रवेशयोग्य आहेत — बहुतेक सील बदलणे साइटवर 30 मिनिटांत पूर्ण होते.

04

ऊर्जा कार्यक्षम

सक्तीचे आउटपुट रिअल टाइममध्ये कामाच्या परिस्थितीनुसार समायोजित होते. पारंपारिक सिलेंडर्सच्या तुलनेत समतुल्य ताकदीने, उर्जेचा वापर 15% पेक्षा जास्त कमी होतो.

अर्ज: खरेदीदार हे सिलिंडर कुठे बसवतात

काउंटरवेट हायड्रॉलिक सिलेंडर निर्दिष्ट केला जातो जेथे लोड किंवा बूम स्थिती बदलत असताना क्रेन संतुलित राहणे आवश्यक आहे. ठराविक स्थापनांमध्ये हे समाविष्ट आहे:

पोर्ट कंटेनर क्रेन जहाज-टू-शोर क्रेन टॉवर क्रेन ऑल-टेरेन मोबाइल क्रेन क्रॉलर क्रेन विंड टर्बाइन इन्स्टॉलेशन क्रेन जड उपकरणे हेराफेरी स्टील संरचना उभारणी प्रीफॅब्रिकेटेड बिल्डिंग लिफ्टिंग शिपयार्ड गॅन्ट्री क्रेन

संबंधित क्रेन कार्याची आवश्यकता आहे? पूर्ण पुनरावलोकन करामोबाइल क्रेन हायड्रॉलिक सिलेंडर मालिकाकिंवाटेलिस्कोपिक हायड्रॉलिक सिलेंडर श्रेणीबूम विस्तार अनुप्रयोगांसाठी.

सानुकूल काउंटरवेट सिलेंडर — OEM, खाजगी लेबल आणि रेखाचित्र-आधारित उत्पादन

Raydafon ही एक OEM हायड्रॉलिक सिलिंडर उत्पादक आहे, ट्रेडिंग कंपनी नाही. निंगबो, चीनमधील आमच्या स्वतःच्या ISO 9001 सुविधेमध्ये कस्टमायझेशन होते - तीच लाइन जी आमचे मानक सिलिंडर तयार करते.

A

बोर आणि रॉडचा आकार

Φ40 mm ते Φ400 mm बोर. सानुकूल व्यास आणि पृष्ठभाग खडबडीत हार्ड क्रोम प्लेटेड रॉड.

B

स्ट्रोक आणि माउंटिंग

सानुकूल स्ट्रोकची लांबी, इंस्टॉलेशनचे अंतर, पिन बोअर, फ्लँज किंवा आवश्यकतेनुसार ट्रुनियन माउंटिंग.

C

दाब आणि सील

40 एमपीए आणि त्याहून अधिक कामाचा दबाव. सील ब्रँड तुमच्या ऑपरेटिंग तापमान आणि द्रवपदार्थाशी जुळतात.

D

कोटिंग आणि मार्किंग

क्रोम प्लेटिंग, अँटी-कॉरोझन कोटिंग किंवा पेंटिंग. खाजगी-लेबल नेमप्लेट आणि मार्किंग उपलब्ध.

तुमच्या कामाचा दबाव, प्रवाह आणि माउंटिंग इंटरफेससह PDF, DWG, DXF किंवा STEP रेखाचित्र पाठवा. आमचे अभियंते 24 तासांच्या आत एक आकाराची शिफारस आणि फॅक्टरी किंमत परत करतात.

गुणवत्ता नियंत्रण, प्रमाणपत्रे आणि १२ महिन्यांची वॉरंटी

प्रत्येक काउंटरवेट सिलेंडर शिपमेंटपूर्वी कागदोपत्री तपासणी मार्ग पार करतो — पुरावा ट्रेल परदेशी खरेदीदार विक्रेत्याच्या मंजुरीसाठी आणि येणाऱ्या तपासणीसाठी अवलंबून असतात.

  • ISO 9001 प्रमाणित उत्पादन प्रक्रिया
  • इनकमिंग स्टील सत्यापन आणि उष्णता-उपचार नोंदी
  • बोअर होनिंग, रॉड क्रोम जाडी आणि पृष्ठभाग खडबडीतपणा अहवाल
  • पॅकिंग करण्यापूर्वी 1.5× रेट केलेल्या कामकाजाच्या दाबावर दाब चाचणी
  • सील फिट, स्ट्रोक आणि माउंटिंग आयाम तपासणी
  • उत्पादन दोषांविरूद्ध 12-महिन्यांची मर्यादित वॉरंटी

ऑर्डर कशी करावी: MOQ, लीड टाइम, पॅकिंग आणि शिपिंग

MOQ

1 तुकडा

1 तुकड्यातून मानक आकाराचे जहाज. OEM प्रकल्पांसाठी 20 तुकड्यांमधून व्हॉल्यूम किंमत.

लीड

15-30 दिवस

रेखांकन पुष्टीकरण आणि ठेव केल्यानंतर. सानुकूल डिझाइन 45 दिवसांपर्यंत वाढू शकतात.

पॅक

लाकडी केस

VCI अँटी-रस्ट फिल्म, डेसिकंट, मोठ्या बोअरसाठी कस्टम पॅलेट. निर्यात-मानक पॅकेजिंग.

जहाज

समुद्र / हवा / एक्सप्रेस

EXW, FOB, CIF आणि DDP अटी. संपूर्ण निर्यात दस्तऐवज: CI, PL, CO, फॉर्म A/E, साहित्य प्रमाणपत्र.

क्रेन काउंटरवेट हायड्रोलिक सिलेंडर — खरेदीदार FAQ

क्रेन काउंटरवेट हायड्रॉलिक सिलेंडरचे कार्य काय आहे?

क्रेनचे गुरुत्वाकर्षण केंद्र सुरक्षित लिफाफ्यात ठेवण्यासाठी ते काउंटरवेट ब्लॉकला रिअल टाइममध्ये हलवते जसे की बूम वाढते किंवा लोड हलते. हे हलक्या चेसिसला समान भार उचलण्यास अनुमती देते, बूम स्वे कमी करते आणि असंतुलन अलार्ममुळे होणारे शटडाउन दूर करते.

तुमच्या क्रेन काउंटरवेट सिलेंडरचे मानक तपशील काय आहे?

बोर Φ200 मिमी, रॉड Φ100 मिमी, स्ट्रोक 180 मिमी, स्थापनेचे अंतर 530 मिमी, कामाचा दाब 25 MPa आणि 40 MPa, इंटरफेस 3-G1/4 · M20×1.5 · 2-M14×1.5, वजन 124 kg. ड्रॉइंग क्रमांक QAY220.12/13A-00.

तुम्ही बोअर, स्ट्रोक आणि माउंटिंग इंटरफेस सानुकूलित करू शकता?

होय. आम्ही Φ40 mm ते Φ400 mm बोर, कस्टम स्ट्रोक आणि इंस्टॉलेशन अंतर, पिन बोअर किंवा फ्लँज माउंटिंग आणि कोणताही आवश्यक इंटरफेस थ्रेडसह सानुकूल काउंटरवेट सिलेंडर तयार करतो. PDF, DWG, DXF किंवा STEP रेखाचित्र पाठवा आणि आम्ही 24 तासांच्या आत कोट करू.

जास्तीत जास्त कामाचा दबाव काय आहे?

मानक मॉडेलला 25 MPa सतत आणि 40 MPa पीक रेट केले जाते. उच्च दाब रेटिंग जुळलेल्या सील निवड आणि रॉड क्रोम जाडीसह विनंतीवर उपलब्ध आहेत.

MOQ, लीड टाइम आणि वॉरंटी काय आहे?

मानक आकारांसाठी MOQ 1 तुकडा. पुष्टीकरण आणि ठेव काढल्यानंतर 15-30 दिवसांनी लीड टाइम. उत्पादन दोषांविरूद्ध 12-महिन्यांची मर्यादित वॉरंटी. प्रत्येक शिपमेंटसह पूर्ण निर्यात दस्तऐवज पुरवले जातात.

कोणते क्रेन मॉडेल हे काउंटरवेट सिलेंडर वापरतात?

हे QAY220-श्रेणीच्या मोबाइल क्रेन आणि समतुल्य 200-220 t सर्व-भूप्रदेश क्रेनसाठी डिझाइन केलेले आहे. आम्ही इतर टनेज वर्गांसाठी काउंटरवेट सिलिंडर देखील पुरवतो — सुसंगतता तपासणीसाठी तुमचे क्रेन मॉडेल आणि रेखाचित्र क्रमांक पाठवा.

मी विद्यमान क्रेनवर काउंटरवेट सिलेंडर कसे स्थापित करू?

सिलेंडर एक मॉड्यूलर माउंटिंग डिझाइन वापरते जे मोठ्या बदलाशिवाय विद्यमान क्रेन माउंटिंग पॉइंट्समध्ये बसते. ऑर्डर करण्यापूर्वी माउंटिंग पिन व्यास, स्थापना अंतर आणि हायड्रॉलिक इंटरफेसची पुष्टी करा. शिपमेंटसह तपशीलवार स्थापना रेखाचित्रे प्रदान केली जातात. आमचे अभियंते वितरणापूर्वी तुमच्या इंस्टॉलेशन योजनेचे पुनरावलोकन देखील करू शकतात.

बल्क ऑर्डर देण्यापूर्वी मी नमुना मागवू शकतो का?

होय. मानक आकारांसाठी नमुना ऑर्डर स्वीकारल्या जातात. नमुना किंमत आणि मालवाहतूक स्वतंत्रपणे उद्धृत केले जाते आणि पहिल्या मोठ्या ऑर्डरवर जमा केले जाऊ शकते.

क्रेन काउंटरवेट सिलेंडर कोटची विनंती करा

तुमचे क्रेन मॉडेल, ड्रॉइंग नंबर किंवा कामाचा दबाव पाठवा. आमचे अभियंते आकाराच्या शिफारसी आणि फॅक्टरी किंमतीसह 24 तासांच्या आत उत्तर देतात.
