बूम सिलेंडर हा एक रॅम आहे जो मिनी एक्स्कॅव्हेटरच्या बूमला वाढवतो आणि कमी करतो आणि तो सिलेंडर आहे जो संपूर्ण मशीनमध्ये सर्वात जास्त भार घेतो. Raydafon उच्च-शक्तीच्या मिश्र धातुच्या स्टीलपासून बॅरल बनवते, अंतर्गत घर्षण कमी करण्यासाठी बोअर पीसते आणि धुळीच्या जागेसाठी दुहेरी-सील व्यवस्थेसह सील करते. OEM फिटमेंट म्हणून किंवा तुमच्या मूळ ड्रॉईंगमध्ये बदली सिलिंडर म्हणून पुरवले जाते.

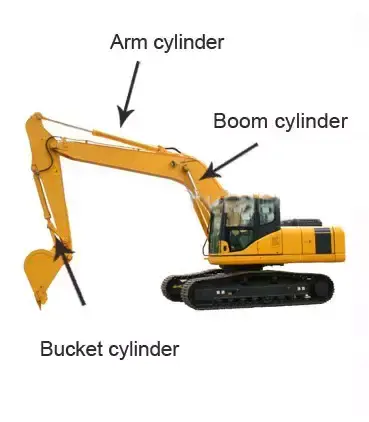

बूम सिलेंडर मशीन फ्रेम आणि बूम दरम्यान बसतो आणि हा घटक आहे जो उत्खनन यंत्राच्या संपूर्ण वरच्या संरचनेला उचलतो. मिनी एक्स्कॅव्हेटरवर बूम रॅम पूर्ण-आकाराच्या मशीनपेक्षा लहान स्ट्रोकद्वारे कार्य करते परंतु उच्च कर्तव्य सायकलवर, अनेकदा नगरपालिका, लँडस्केपिंग आणि शेताच्या कामावर दिवसातून हजारो सायकल. ते संयोजन — शॉर्ट स्ट्रोक, उच्च सायकल संख्या, धूळयुक्त वातावरण — केवळ कच्च्या शक्तीऐवजी, तपशीलाने उत्तर देणे आवश्यक आहे.
Raydafon हे सिलिंडर चीनमधील निंगबो येथील स्वतःच्या कारखान्यात मशीन बिल्डर्स आणि आफ्टरमार्केटसाठी तयार करते. मानक बोर व्यास 50 mm ते 125 mm पर्यंत रॉड व्यास 25 mm ते 75 mm, स्ट्रोक 1000 mm पर्यंत आणि कमाल 361 kN, −20 °C ते +70 °C पर्यंत कार्यरत तापमान श्रेणीसह चालते. त्याच कारखान्यातील संबंधित सिलिंडरमध्ये रुंद सिलिंडरचा समावेश होतोउत्खनन हायड्रॉलिक सिलेंडरश्रेणी, दलहान उत्खननासाठी हायड्रॉलिक बकेट सिलेंडरजे त्याच मशीनवर त्याच्यासह कार्य करते, आणिहायड्रॉलिक सिलेंडरइतर मोबाईल मशिनरी कव्हर करणारे कॅटलॉग.
मिनी एक्स्कॅव्हेटर बूम सिलेंडरसाठी मानक तपशील पत्रक.
| पॅरामीटर | मूल्य |
|---|---|
| बोर व्यास | 50 मिमी - 125 मिमी |
| रॉड व्यास | 25 मिमी - 75 मिमी |
| स्ट्रोक | ≤ 1000 मिमी |
| जास्तीत जास्त जोर | 361 kN |
| दाब | 29.4 MPa |
| कार्यरत तापमान | −20 °C ते +70 °C |
थ्रस्ट आणि बोअर कसे संबंधित आहेत:361 kN कमाल थ्रस्ट 29.4 MPa श्रेणीतील सर्वात मोठ्या बोअरला लागू होते. एक लहान बोअर समान दाबाने प्रमाणानुसार कमी शक्ती निर्माण करतो — 29.4 MPa वर 50 मिमी बोअर अंदाजे 57.7 kN, 63 मिमी बोअर सुमारे 91.6 kN आणि 80 मिमी बोअर सुमारे 147.8 kN देते. नेहमी सिस्टम प्रेशरसह बोअर निर्दिष्ट करा, कारण तुमच्या मशीनला आवश्यक असणारा जोर बोअरला ठरवतो, उलटपक्षी नाही.

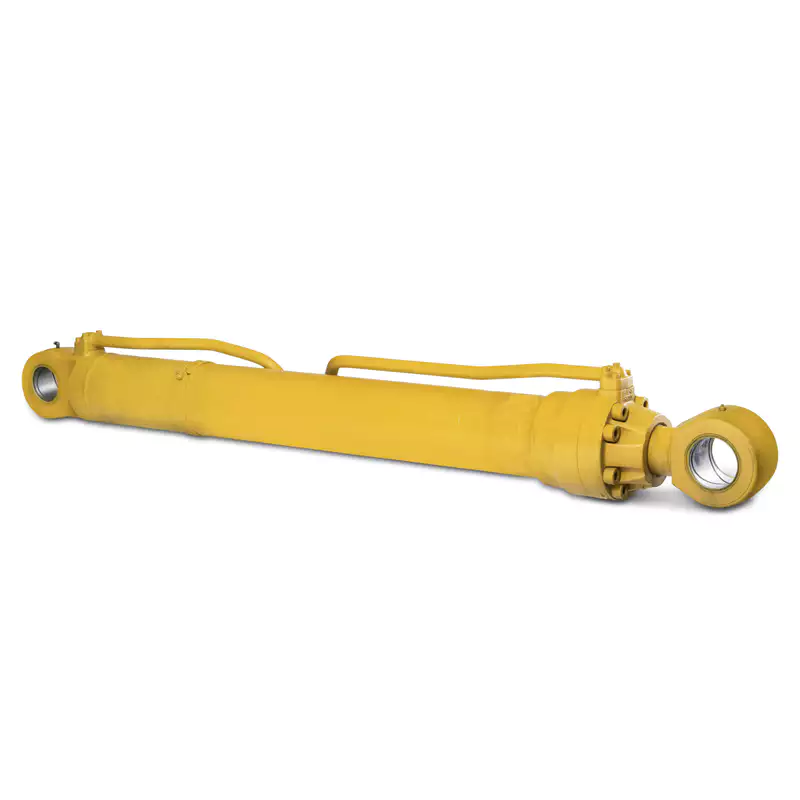

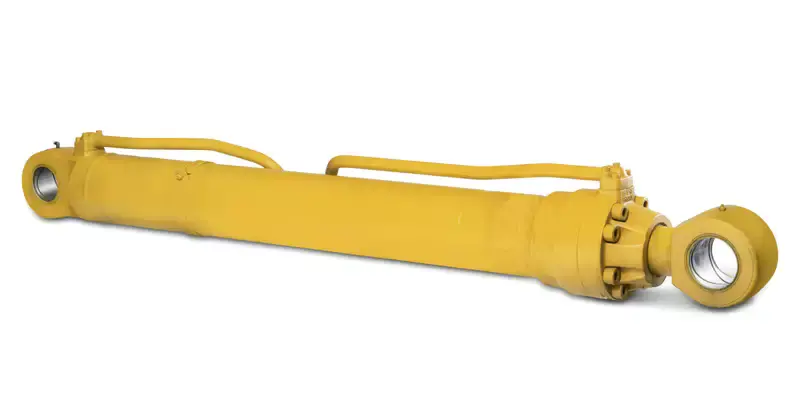

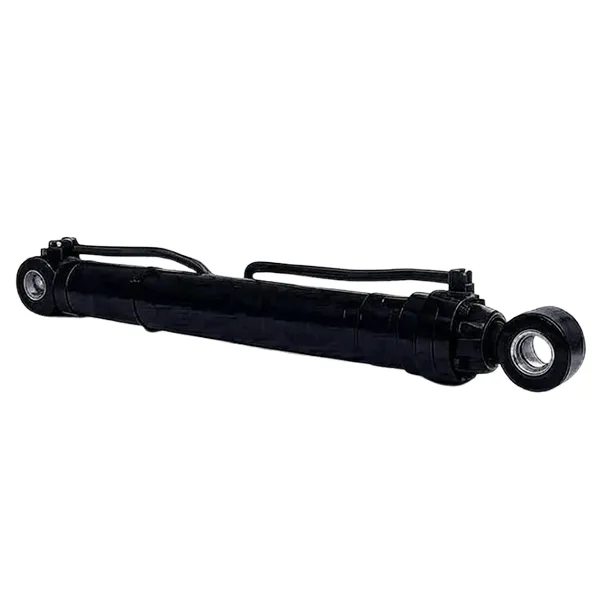

आम्ही मिनी एक्साव्हेटर्ससाठी तयार केलेल्या बूम सिलेंडरची छायाचित्रे आणि संदर्भ दृश्ये.
ट्यूब स्टॉकमधून मशीन बनविण्याऐवजी बॅरल उच्च-शक्तीच्या मिश्रधातूच्या सामग्रीपासून बनविले जाते, जे अधिक एकसमान धान्य रचना आणि थ्रेडेड आणि वेल्डेड टोकांना उत्कृष्ट थकवा प्रतिरोध देते. बोर नंतर अचूक ग्राउंड आहे त्यामुळे पिस्टन सील एकसमान पृष्ठभागाच्या फिनिशच्या विरूद्ध चालते; ते फिनिश हेच अंतर्गत घर्षण गुणांक कमी ठेवते — आमच्या तुलनात्मक चाचणीमध्ये अनग्राउंड बोअरपेक्षा सुमारे 30% कमी — आणि म्हणूनच सेंटीमीटर महत्त्वाच्या असलेल्या घट्ट जागेत मशीन काम करत असताना बूम अचूकपणे इंच केला जाऊ शकतो.
प्रत्येक सिलेंडर पोशाख-प्रतिरोधक आयातित रबरसह अंगभूत डबल सीलिंग रचना वापरते. आतील सीलमध्ये हायड्रॉलिक दाब असतो तर बाहेरील वायपर सीलिंग ओठापासून धूळ आणि ओलावा दूर ठेवतो, ही व्यवस्था साइटच्या कामावर महत्त्वाची असते: एकच सील ज्याला दूषित होण्यास परवानगी दिली जाते ज्यामुळे मंद रडणे निर्माण होते जे शेवटी गळती होते. सेवेमध्ये हे बांधकाम सिंगल-सील व्यवस्थेच्या तुलनेत सिलेंडरचे आयुष्य 40% पेक्षा जास्त वाढवते आणि मशीनला देखभालीसाठी किती वेळा कामातून बाहेर पडावे लागते ते कमी करते.
बोर, रॉड, स्ट्रोक, माउंटिंग सेंटर आणि पोर्ट पोझिशन्स ड्रॉइंगसाठी तयार केले जातात. रिप्लेसमेंट सिलिंडरसाठी हा महत्त्वाचा भाग आहे — माउंटिंग सेंटर्स आणि पिनचा व्यास मशीनच्या बूम आणि फ्रेमशी तंतोतंत जुळला पाहिजे, म्हणून मूळ रेखाचित्र, मशीन मॉडेल किंवा अयशस्वी सिलेंडरचे मोजलेले परिमाण पाठवा आणि आम्ही कोट करण्यापूर्वी इंटरफेस जुळवू. म्युनिसिपल, लँडस्केपिंग आणि कृषी कर्तव्यांसाठी विविध स्ट्रोक आणि प्रेशर कॉन्फिगरेशन रेंजमध्ये उपलब्ध आहेत.
हे बूम सिलिंडर अंदाजे 1 ते 8 टन वर्गातील मिनी एक्स्कॅव्हेटर्ससाठी पुरवले जाते, जेथे 50-125 मिमी श्रेणीतील बोर व्यास मानक असतात. हे मूळ उपकरणे म्हणून आणि इतरांसह खालील ब्रँडच्या मशीनवर बदली म्हणून दोन्ही फिट केले आहे:
कृपया लक्षात ठेवा:हा सिलेंडर सामान्यतः कोणत्या मशीन क्लासमध्ये बसवला जातो हे दर्शवण्यासाठी ब्रँडची नावे सूचीबद्ध केली जातात. Raydafon एक स्वतंत्र निर्माता आहे आणि या ब्रँडशी संबंधित, अधिकृत किंवा मूळ उपकरण पुरवठादार नाही. ऑर्डर करण्यापूर्वी नेहमी तुमच्या विशिष्ट मॉडेलच्या माउंटिंग ड्रॉइंगची पुष्टी करा.
तुमच्या मशीनला कोणत्या बोअर आणि स्ट्रोकची आवश्यकता आहे याची खात्री नाही? उत्खनन मॉडेल, विद्यमान सिलेंडरचा बोर आणि रॉडचा व्यास, त्याची पिन-टू-पिन लांबी आणि सिस्टम प्रेशर पाठवा आणि आम्ही कॉन्फिगरेशनची पुष्टी करू.
मिनी एक्स्कॅव्हेटर्स विकत घेतले जातात कारण ते पूर्ण-आकाराच्या मशीनमध्ये बसू शकत नाहीत आणि त्याच ठिकाणी बूम सिलेंडरचे नियंत्रण सर्वात महत्त्वाचे असते.
अरुंद गल्ल्यांमध्ये पाईपलाईन टाकणे आणि मॅनहोल कव्हरची दुरुस्ती करणे, जेथे बूम फिरण्याऐवजी स्थितीत ठेवावी लागेल. अचूक कमी-स्पीड नियंत्रण दफन केलेल्या सेवा किंवा तयार पृष्ठभागावर धडकण्याचा धोका कमी करते.
जुन्या झाडांचे बुंखे साफ करणे आणि नवीन प्लॉट तयार करणे, उभ्या झाडांभोवती बूम उचलणे आणि खाली करणे. नियंत्रित हालचालीमुळे फळझाडांचे नुकसान टाळले जाते जे जागीच राहावे लागतात.
कमी भिंती पाडणे आणि हलके बांधकाम साहित्य उचलणे, जेथे बदलत्या भाराखाली स्थिर पॉवर आउटपुट ऑपरेटरसाठी ऑपरेशन अंदाजे ठेवते आणि जवळपास काम करणाऱ्या प्रत्येकासाठी सुरक्षित ठेवते.
ड्रेनेजचे खड्डे नियंत्रित खोली आणि रुंदीपर्यंत कापून टाकणे, ज्याची पुनरावृत्ती फक्त तेव्हाच होते जेव्हा बूम सिलेंडरने बाल्टी प्रतिरोधकता पूर्ण केल्यामुळे वाहून जाण्याऐवजी लोडखाली स्थिती ठेवली.
मर्यादित निवासी भूखंडांमध्ये मातीची प्रतवारी करणे, खंदक करणे आणि हलवणे, जेथे अचूक बूम नियंत्रणासह कॉम्पॅक्ट मशीन अधिक स्वच्छ आणि कमी हाताने नीटनेटके ठेवते.
विद्यमान मशीनवर स्कोअर केलेले, वाकलेले किंवा गळती होणारे बूम सिलिंडर थेट बदलणे, मूळ रेखांकन किंवा मोजलेल्या नमुन्याच्या विरूद्ध तयार केले जाते जेणेकरून पिन आणि पोर्ट्स एकसारखे असतील.
थ्रस्ट, सील लाइफ आणि सर्व्हिस इंटरव्हल हे सर्व निवडलेल्या बोअरवर, सिस्टमचा दाब, ड्युटी सायकल आणि मशीनचे हायड्रॉलिक तेल किती चांगले फिल्टर केले आहे यावर अवलंबून असते. आम्हाला एक्स्कॅव्हेटर मॉडेल आणि कामाचा दाब द्या, आणि आम्ही सिलेंडर प्रत्यक्षात वाहून नेणाऱ्या भाराच्या विरूद्ध बोअर आणि स्ट्रोकची पुष्टी करू.
एक्स्कॅव्हेटर मॉडेल, बोर आणि रॉडचा व्यास, स्ट्रोक, कामाचा दाब, माउंटिंग प्रकार आणि प्रमाण — किंवा मूळ रेखाचित्र पाठवा. आम्ही तुमच्या मशीनच्या कॉन्फिगरेशनची पुष्टी करतो आणि 24 तासांच्या आत किंमत आणि लीड टाइमसह उत्तर देतो.
आता चौकशी पाठवा* 361 kN चा कमाल थ्रस्ट 29.4 MPa श्रेणीतील सर्वात मोठ्या बोअरला लागू होतो. ऑर्डर देण्यापूर्वी कृपया तुमच्या मशीनच्या बोअर, स्ट्रोक आणि माउंटिंग आयामांची पुष्टी करा. ब्रँड नावे फक्त मशीन क्लासेस दर्शविण्यासाठी वापरली जातात आणि कोणतीही संलग्नता दर्शवितात.
