वर्म गियरबॉक्स डिझाइन कॉम्पॅक्ट उपकरण लेआउटला कसे समर्थन देते?

आधुनिक औद्योगिक उपकरणांच्या डिझाइनमध्ये, जागा एक प्रीमियम आहे. अभियंते कामगिरी किंवा विश्वासार्हतेशी तडजोड न करता मशीन फूटप्रिंट कमी करण्याचे मार्ग सतत शोधतात. दवर्म गिअरबॉक्सडिझाइन एक आकर्षक उपाय ऑफर करते, कॉम्पॅक्ट उपकरण लेआउट त्याच्या अद्वितीय उजव्या-कोन पॉवर ट्रान्समिशन, उच्च सिंगल-स्टेज रिडक्शन रेशो आणि इंटिग्रेशन लवचिकता द्वारे सक्षम करते. समांतर-अक्ष किंवा प्लॅनेटरी गिअरबॉक्सेसच्या विपरीत, वर्म गिअरबॉक्स एकाच टप्प्यात—100:1 पर्यंत—जेव्हा इनपुट आणि आउटपुट शाफ्ट्स 90-डिग्रीच्या कोनात स्थित असतात, तेव्हा लक्षणीय गती कमी करते. हे उजवे कोन कॉन्फिगरेशन मोटर्सला चालविलेल्या शाफ्टच्या बाजूला किंवा खाली बसवण्याची परवानगी देते, ज्यामुळे ड्राइव्ह ट्रेनची एकूण लांबी मोठ्या प्रमाणात कमी होते. Raydafon Technology Group Co., Limited मध्ये, आमच्या कारखान्याने दोन दशकांहून अधिक काळ वर्म गिअरबॉक्स डिझाइनमध्ये विशेष कौशल्य प्राप्त केले आहे आणि आम्ही पाहिले आहे की आमच्या उत्पादनांनी ग्राहकांना त्यांच्या मशीनचे ठसे 35 टक्क्यांपर्यंत कमी करण्यास कसे सक्षम केले आहे. हा लेख तांत्रिक वैशिष्ट्ये आणि वास्तविक-जागतिक अनुप्रयोग डेटाद्वारे समर्थित कॉम्पॅक्टनेसला समर्थन देणाऱ्या विशिष्ट डिझाइन वैशिष्ट्यांचा शोध घेतो.

परंतु वर्म गिअरबॉक्सची कॉम्पॅक्टनेस शाफ्ट ओरिएंटेशनच्या पलीकडे जाते. डिझाईन मूळतः उच्च टॉर्क-ते-वजन गुणोत्तरासाठी परवानगी देते, याचा अर्थ असा की एक लहान गिअरबॉक्स मोठ्या समांतर-शाफ्ट युनिट सारखीच शक्ती प्रसारित करू शकतो. याव्यतिरिक्त, अनेक वर्म गिअरबॉक्सेसची सेल्फ-लॉकिंग क्षमता ऍप्लिकेशन्स होल्डिंगमध्ये बाह्य ब्रेकची आवश्यकता दूर करते, जागा वाचवते आणि घटकांची संख्या कमी करते. आमच्या कारखान्यात पोकळ आउटपुट शाफ्ट आणि मॉड्यूलर माउंटिंग फ्लँजसह इंजिनीयर्ड वर्म गिअरबॉक्स मालिका आहे, ज्यामुळे अतिरिक्त बेअरिंग्स किंवा कपलिंगची आवश्यकता नसताना चाललेल्या शाफ्टमध्ये थेट कपलिंग सक्षम होते. ही वैशिष्ट्ये एकत्रितपणे वर्म गिअरबॉक्सला कन्व्हेयर सिस्टीम, पॅकेजिंग मशिनरी, मटेरियल हाताळणी उपकरणे आणि इतर अनेक ऍप्लिकेशन्ससाठी प्राधान्य देतात जेथे मजल्यावरील जागा कमी आहे. या सर्वसमावेशक मार्गदर्शकामध्ये, आम्ही मुख्य डिझाइन घटकांचे विश्लेषण करू, तपशीलवार उत्पादन तपशील प्रदान करू आणि Raydafon कडील सर्वोत्तम पद्धती सामायिक करू जेणेकरून तुम्हाला शक्य तितक्या कॉम्पॅक्ट उपकरणे लेआउट साध्य करण्यात मदत होईल.

सामग्री सारणी

• 1. उजव्या कोनातील पॉवर ट्रान्समिशन वर्म गिअरबॉक्स कॉम्पॅक्ट लेआउटसाठी आदर्श का बनवते?
• 2. उच्च टॉर्क घनता कामगिरीचा त्याग न करता गिअरबॉक्सचा आकार कसा कमी करते?
• 3. आमच्या वर्म गियरबॉक्स मालिकेची प्रमुख वैशिष्ट्ये काय आहेत?
• 4. पोकळ शाफ्ट आणि एकात्मिक मोटर पर्याय जागा कशी वाचवू शकतात?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष आणि सानुकूलित सल्ला

उजव्या कोनातील पॉवर ट्रान्समिशन वर्म गिअरबॉक्स कॉम्पॅक्ट लेआउटसाठी आदर्श का बनवते?

वर्म गिअरबॉक्सचे सर्वात वेगळे वैशिष्ट्य म्हणजे उजव्या कोनातील पॉवर ट्रान्समिशन. ठराविक समांतर-शाफ्ट गिअरबॉक्समध्ये, इनपुट आणि आउटपुट शाफ्ट एकाच अक्षावर असतात, ज्यासाठी मोटर चालविलेल्या शाफ्टच्या बरोबरीने ठेवणे आवश्यक असते. याचा परिणाम एक लांब, रेखीय ड्राईव्ह ट्रेनमध्ये होतो जी बहुतेक वेळा मशीनच्या चौकटीच्या पलीकडे जाते, ज्यामुळे एकूण उपकरणाचा ठसा वाढतो. वर्म गिअरबॉक्स, तथापि, वर्म व्हील चालविण्यासाठी वर्म (स्क्रू) वापरतो, शाफ्ट 90 अंशांवर केंद्रित असतात. हे मोटरला आउटपुट शाफ्टला लंबवत बसवण्याची परवानगी देते, प्रभावीपणे ड्राईव्ह ट्रेनला कॉम्पॅक्ट एल-आकारात "फोल्ड" करते. ही भूमिती विशेषतः ज्या अनुप्रयोगांमध्ये मशीनची रुंदी किंवा लांबी मर्यादित असते, जसे की कन्वेयर सिस्टम, मोबाइल मशीनरी किंवा रोबोटिक सेल घटकांमध्ये फायदेशीर आहे.

वर्म गिअरबॉक्स उजव्या कोन डिझाइनचे विशिष्ट लेआउट फायदे:

• एकूण लांबी कमी केली:मोटारला गिअरबॉक्सच्या बाजूने स्थान देऊन, समान मोटर पॉवर असलेल्या इनलाइन गिअरबॉक्सच्या तुलनेत एकूण ड्राइव्ह ट्रेनची लांबी 30 ते 50 टक्क्यांनी कमी केली जाऊ शकते. हे उपकरण डिझायनर्सना अधिक घट्ट जागेत ड्राइव्ह बसविण्यास सक्षम करते.
• बहुमुखी माउंटिंग अभिमुखता:आमचा वर्म गिअरबॉक्स कोणत्याही स्थितीत माउंट केला जाऊ शकतो—पाय-माऊंट, फ्लँज-माउंट किंवा शाफ्ट-माउंट. हाऊसिंग एकाधिक माउंटिंग फेससह डिझाइन केलेले आहे, ज्यामुळे अतिरिक्त समर्थन कंसाची आवश्यकता न घेता गिअरबॉक्स थेट मशीन फ्रेमशी जोडला जाऊ शकतो.
• एकात्मिक मोटर अडॅप्टर:आम्ही मोटर अडॅप्टरची श्रेणी ऑफर करतो जे IEC किंवा NEMA मोटर्सना थेट गिअरबॉक्स इनपुट हाउसिंगमध्ये माउंट करण्याची परवानगी देतात. यामुळे मोटार आणि गिअरबॉक्समधील कपलिंगची गरज दूर होते, अतिरिक्त अक्षीय लांबी वाचते आणि संरेखन समस्या कमी होते.
• बाजूकडील जागेची बचत:मल्टी-स्टेशन इंडेक्सिंग टेबल्स किंवा ऑटोमेटेड स्टोरेज सिस्टीम सारख्या एकाधिक ड्राइव्ह अक्ष असलेल्या उपकरणांमध्ये, वर्म गिअरबॉक्सेस कॉम्पॅक्टपणे शेजारी-बाजुला नेस्ट केले जाऊ शकतात कारण इनपुट शाफ्ट्स आतील बाजूस असतात, ज्यामुळे ड्राइव्ह बँकेची एकूण रुंदी कमी होते.

जागा-बचत क्षमता स्पष्ट करण्यासाठी, अन्न प्रक्रिया संयंत्रासाठी डिझाइन केलेल्या कन्व्हेयर प्रणालीचा विचार करा. मूळ डिझाइनमध्ये मोटार बसविलेल्या इनलाइनसह हेलिकल-बेव्हल गिअरबॉक्स वापरला होता, ज्याची एकूण ड्राइव्ह लांबी 850 मिमी आवश्यक होती. एका अरुंद गल्लीत बसण्यासाठी प्लांटला कन्व्हेयरची रुंदी कमी करणे आवश्यक होते. उजव्या कोनातील मोटर माउंटसह आमच्या वर्म गिअरबॉक्स डिझाइनवर स्विच केल्याने, ड्राइव्हची लांबी 460 मिमी पर्यंत कमी केली गेली - 46 टक्के घट. यामुळे प्लांटला कोणत्याही स्ट्रक्चरल फेरबदलाशिवाय उपलब्ध मार्गावर कन्व्हेयर स्थापित करण्याची परवानगी मिळाली. वर्म गिअरबॉक्सने एकाच टप्प्यात आवश्यक 20:1 कपात गुणोत्तर देखील प्रदान केले, ज्यामुळे घटकांची संख्या कमी होते आणि असेंब्ली सुलभ होते.

शिवाय, उजव्या कोनातील डिझाइनमुळे वर्म गिअरबॉक्सला पॉवर ॲप्लिकेशनच्या ठिकाणी थेट ठेवता येते, ज्यामुळे लाँग ड्राइव्ह शाफ्ट, अतिरिक्त बियरिंग्ज आणि सपोर्टिंग स्ट्रक्चर्सची गरज कमी होते. येथे आमचा कारखानारायडाफोन टेक्नॉलॉजी ग्रुप कं, लिमिटेडसानुकूल शाफ्ट एक्स्टेंशन पर्याय ऑफर करते जे गिअरबॉक्स आउटपुटला मशीन इनपुट शाफ्टशी थेट संलग्न होऊ देते, वेगळ्या कपलिंग फ्लँजची आवश्यकता दूर करते. हा एकात्मिक दृष्टीकोन केवळ जागा वाचवत नाही तर गंभीर संरेखन बिंदूंची संख्या देखील कमी करतो, एकूण विश्वासार्हता सुधारतो. सारांश, वर्म गिअरबॉक्सची उजव्या कोनातील भूमिती हा त्याच्या कॉम्पॅक्टनेसचा पाया आहे आणि डिझायनर जागा-प्रतिबंधित अनुप्रयोगांसाठी वर्म तंत्रज्ञान निवडण्याचे मुख्य कारण आहे.

उच्च टॉर्क घनता कामगिरीचा त्याग न करता गिअरबॉक्सचा आकार कसा कमी करते?

टॉर्क घनता—गिअरबॉक्स आकाराच्या प्रति युनिट वितरित टॉर्कचे प्रमाण—संक्षिप्त उपकरणांच्या डिझाइनसाठी एक महत्त्वपूर्ण मापदंड आहे. वर्म आणि वर्म व्हीलमधील सरकत्या क्रियेमुळे वर्म गिअरबॉक्स या भागात उत्कृष्ट आहे, ज्यामुळे लोड वितरणासाठी मोठ्या संपर्क क्षेत्राची परवानगी मिळते. स्पर किंवा हेलिकल गीअर्सच्या विपरीत, जेथे कोणत्याही वेळी फक्त काही दात संपर्कात असतात, वर्म गीअरमध्ये अळीच्या लांबीसह सतत दात गुंतलेले असतात, ज्यामुळे भार मोठ्या पृष्ठभागावर पसरतो. हे वर्म गिअरबॉक्सला समान मध्य अंतराच्या समांतर-शाफ्ट गिअरबॉक्सेसपेक्षा जास्त टॉर्क क्षमता प्राप्त करण्यास सक्षम करते. परिणामी, एक लहान वर्म गिअरबॉक्स मोठ्या, जड पर्यायाप्रमाणे समान टॉर्क हाताळू शकतो, जे उपकरणांच्या कॉम्पॅक्टनेसमध्ये थेट योगदान देते.

आमच्या वर्म गिअरबॉक्स डिझाइनमध्ये टॉर्कची घनता वाढवणारे प्रमुख घटक:

• ऑप्टिमाइझ केलेले दात प्रोफाइल (ZAI किंवा ZI प्रकार):आमचा वर्म गिअरबॉक्स कांस्य वर्म व्हीलसह ZI (इनव्हॉल्युट) प्रोफाइलसह कठोर आणि ग्राउंड वर्म वापरतो. हे संयोजन उच्च भार वाहून नेण्याची क्षमता आणि कमी घर्षण गुणांक प्रदान करते, ज्यामुळे गीअरबॉक्स 63 आकाराच्या मध्य-अंतराच्या घरामध्ये 1,500 Nm पर्यंत टॉर्क प्रसारित करू शकतो.
• उच्च दर्जाचे बेअरिंग निवड:आम्ही वर्म शाफ्टवर टेपर्ड रोलर बेअरिंग्ज आणि आउटपुट शाफ्टवर हेवी-ड्यूटी अँगुलर कॉन्टॅक्ट बेअरिंग्ज वापरतो. हे बेअरिंग रेडियल आणि अक्षीय दोन्ही भार हाताळू शकतात, हे सुनिश्चित करून की गियरबॉक्स अतिवृद्ध भाराच्या परिस्थितीतही त्याचे टॉर्क रेटिंग राखतो.
• सुधारित स्नेहन आणि कूलिंग:वर्म गिअरबॉक्स हाऊसिंग मोठ्या आतील तेल क्षमता आणि कूलिंग फिनसह डिझाइन केलेले आहे, ज्यामुळे उष्णता लवकर नष्ट होऊ शकते. याचा अर्थ गीअरबॉक्स थर्मल डेरेटिंगशिवाय सतत रेटेड टॉर्कवर कार्य करू शकतो, अन्यथा मोठ्या युनिटची आवश्यकता असेल.
• केस-कडक जंत (58-62 HRC):आमचे वर्म्स पीसल्यानंतर केस-कठोर होतात, परिणामी एक कडक कोर असलेली पोशाख-प्रतिरोधक पृष्ठभाग बनते. हे गिअरबॉक्सचे थकवा आयुष्य वाढवते आणि लाखो चक्रांमध्ये टॉर्क क्षमता राखते.

टॉर्क घनतेचा फायदा मोजण्यासाठी, आम्ही आमच्या वर्म गिअरबॉक्सची (मध्यभागी अंतर 80 मिमी) समान आकाराच्या हेलिकल गिअरबॉक्सशी तुलना केली. वर्म गिअरबॉक्सने 2,100 Nm रेट आउटपुट टॉर्क मिळवला, तर हेलिकल युनिटने त्याच घरांच्या व्हॉल्यूममध्ये 1,400 Nm वितरीत केले. या 50 टक्के जास्त टॉर्क घनतेचा अर्थ असा आहे की उपकरणे डिझाइनर समान कार्यप्रदर्शन साध्य करण्यासाठी, जागा आणि वजन वाचवण्यासाठी लहान वर्म गिअरबॉक्स वापरू शकतात. मोबाईल उपकरणे ऍप्लिकेशन्समध्ये, जसे की कृषी यंत्रे किंवा साहित्य हाताळणी उपकरणे, हे वजन कमी केल्याने इंधन कार्यक्षमता देखील सुधारते आणि संरचनात्मक भार कमी होतो.

आमच्या कारखान्याने "टॉर्क-डेन्स" वर्म गियरबॉक्स नावाचा एक डिझाइन प्रकार देखील विकसित केला आहे, जे विशेष तयार केलेले कृत्रिम तेल वापरते जे घर्षण 30 टक्के कमी करते, मध्यभागी अंतर न वाढवता आणखी उच्च टॉर्क आउटपुट सक्षम करते. हा प्रकार रोल-फॉर्मिंग मशीन्स आणि वैद्यकीय इमेजिंग उपकरणांसारख्या ऍप्लिकेशन्समध्ये लोकप्रिय आहे, जेथे जागा अत्यंत मर्यादित आहे परंतु उच्च टॉर्क आवश्यक आहे. Raydafon कडून योग्य वर्म गिअरबॉक्स डिझाइन निवडून, उपकरणे डिझायनर शक्ती किंवा विश्वासार्हतेशी तडजोड न करता अधिक संक्षिप्त लेआउट प्राप्त करू शकतात.

आमच्या वर्म गियरबॉक्स मालिकेची मुख्य वैशिष्ट्ये काय आहेत?

Raydafon Technology Group Co., Limited वर्म गिअरबॉक्स आकारांची सर्वसमावेशक श्रेणी ऑफर करते, लघु युनिट (मध्यभागी अंतर 30 मिमी) ते हेवी-ड्यूटी मॉडेल्स (मध्यभागी अंतर 200 मिमी). प्रत्येक मालिका विविध प्रकारच्या कपात गुणोत्तरांसह (5:1 ते 100:1), माउंटिंग पर्याय आणि आउटपुट शाफ्ट कॉन्फिगरेशनसह उपलब्ध आहे. खालील सारणी आमच्या सर्वात लोकप्रिय वर्म गिअरबॉक्स मॉडेल्सच्या वैशिष्ट्यांचा सारांश देते, जे पॅकेजिंग, संदेशवहन आणि ऑटोमेशन उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जातात. सर्व युनिट्सची ISO 9001 मानकांनुसार चाचणी केली जाते आणि स्फोटक वातावरणासाठी ATEX प्रमाणपत्रासह उपलब्ध आहेत. आमचा कारखाना तुमच्या अचूक टॉर्क आणि जागेच्या आवश्यकता जुळण्यासाठी सानुकूल आकारमान सेवा देखील प्रदान करते.

मानक आकारांव्यतिरिक्त, आमचा कारखाना वर्म गिअरबॉक्सची "छोटी" आवृत्ती ऑफर करतो ज्यामध्ये एकंदर खोली गंभीर आहे अशा ऍप्लिकेशन्ससाठी घरांची लांबी कमी केली जाते. आमच्या ऑप्टिमाइझ केलेल्या अंतर्गत भूमितीमुळे टॉर्क रेटिंगमध्ये कोणताही त्याग न करता, अधिक कॉम्पॅक्ट बेअरिंग व्यवस्था आणि कमी तेलाचा साठा वापरून हे साध्य केले जाते. आम्ही फूड आणि फार्मास्युटिकल उद्योगांसाठी स्टेनलेस स्टील प्रकार देखील ऑफर करतो, जेथे वॉश-डाउन अनुपालन आणि गंज प्रतिरोध आवश्यक आहे. आमची सर्व वर्म गिअरबॉक्स उत्पादने 2-वर्षांच्या वॉरंटीद्वारे समर्थित आहेत आणि त्यात स्नेहन शिफारसी आणि देखभाल वेळापत्रकांसह तपशीलवार वापरकर्ता पुस्तिका समाविष्ट आहे.

आमची फॅक्टरी तुमच्या सध्याच्या उपकरणांशी जुळण्यासाठी सानुकूल बोर आकार, की-वे परिमाणे आणि माउंटिंग फ्लँज देखील प्रदान करते. आम्ही तत्काळ वितरणासाठी मानक वर्म गिअरबॉक्स युनिट्सची विस्तृत यादी ठेवतो आणि आम्ही 15 कामकाजाच्या दिवसांपेक्षा कमी वेळेसह सानुकूल ऑर्डर तयार करू शकतो. आमची अभियांत्रिकी टीम तुमच्या कॉम्पॅक्ट उपकरण लेआउटसाठी इष्टतम वर्म गिअरबॉक्स निवडण्यात तुम्हाला मदत करण्यासाठी उपलब्ध आहे, केवळ टॉर्क आणि गुणोत्तरच नाही तर जागेची मर्यादा, पर्यावरणीय घटक आणि आवाजाची आवश्यकता देखील लक्षात घेऊन.

पोकळ शाफ्ट आणि एकात्मिक मोटर पर्याय पुढे जागा कशी वाचवू शकतात?

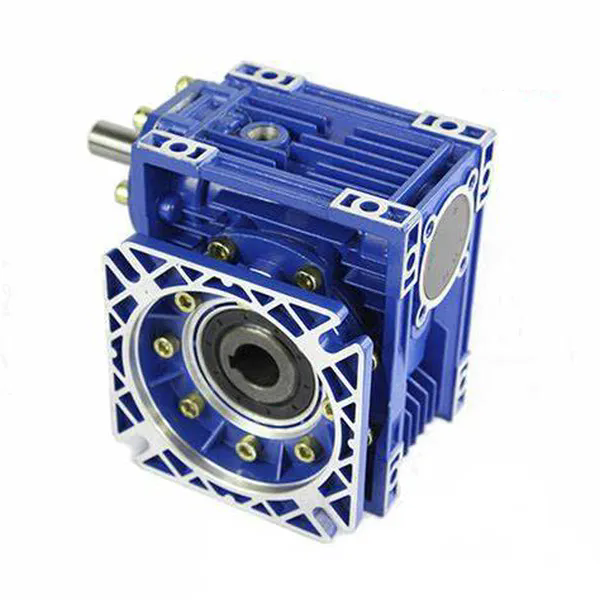

उजव्या कोन भूमिती आणि उच्च टॉर्क घनतेच्या पलीकडे, वर्म गिअरबॉक्स अतिरिक्त डिझाइन वैशिष्ट्ये ऑफर करतो जे उपकरणाच्या पाऊलखुणा कमी करतात. पोकळ आउटपुट शाफ्ट पर्याय आणि एकात्मिक मोटर (गियरमोटर) कॉन्फिगरेशन हे दोन सर्वात प्रभावी आहेत. पोकळ शाफ्ट वर्म गिअरबॉक्स मशीनच्या चालविलेल्या शाफ्टला थेट गिअरबॉक्स आउटपुटमधून जाण्याची परवानगी देतो, कपलिंग, स्वतंत्र बेअरिंग सपोर्ट आणि संरेखन यंत्रणेची आवश्यकता दूर करते. हे थेट कनेक्शन केवळ जागा वाचवत नाही तर घटकांची संख्या देखील कमी करते, खर्च आणि देखभाल आवश्यकता दोन्ही कमी करते. आमच्या कारखान्याने 14 मि.मी. ते 75 मि.मी.पर्यंत शाफ्टचा व्यास कव्हर केलेल्या कीड किंवा संकुचित-डिस्क कनेक्शनसह पोकळ शाफ्ट वर्म गिअरबॉक्सेसची श्रेणी विकसित केली आहे.

पोकळ शाफ्ट आणि एकात्मिक मोटर डिझाइनचे मुख्य जागा-बचत फायदे:

• पोकळ शाफ्ट कपलिंग लांबी काढून टाकते:पारंपारिक सेटअपमध्ये, गीअरबॉक्स आउटपुट शाफ्ट मशीन शाफ्टला लवचिक कपलिंगद्वारे जोडते, जे 80 ते 150 मिमी अक्षीय लांबी जोडू शकते. पोकळ शाफ्ट वर्म गिअरबॉक्स थेट मशीनच्या शाफ्टवर बसतो, ज्यामुळे एकूण ड्राइव्ह ट्रेनची लांबी त्या प्रमाणात कमी होते.
• एकात्मिक मोटर एकूण उंची कमी करते:आमची एकात्मिक मोटर आवृत्ती (गियरमोटर) थेट गिअरबॉक्स इनपुट हाउसिंगवर मोटर ठेवते. हे मोटर फूट आणि कपलिंग काढून टाकते, एकूण उंची कमी करते आणि ड्राइव्हला कमी-क्लिअरन्स कन्व्हेयर किंवा मशीन बेसमध्ये बसू देते.
• शाफ्ट बियरिंग्ज काढून टाकणे:पोकळ शाफ्ट गिअरबॉक्स मशीनच्या शाफ्टला त्याच्या अंतर्गत बेअरिंगद्वारे समर्थन देत असल्याने, तुम्हाला यापुढे मशीन फ्रेमवर स्वतंत्र पिलो ब्लॉक बेअरिंगची आवश्यकता नाही. यामुळे पाऊलखुणा आणि उपकरणाची किंमत दोन्ही कमी होते.
• सरलीकृत स्थापना आणि संरेखन:थेट पोकळ शाफ्ट माउंटिंग एकाग्रता सुनिश्चित करते आणि स्थापनेदरम्यान अचूक संरेखनाची आवश्यकता काढून टाकते. हे असेंब्लीसाठी लागणारा वेळ आणि कौशल्य कमी करते, जे विशेषतः उच्च-वॉल्यूम उत्पादन मशीनसाठी फायदेशीर आहे.

या वैशिष्ट्यांची जागा-बचत क्षमता स्पष्ट करण्यासाठी, कन्व्हेयर ड्राइव्ह ऍप्लिकेशनचा विचार करूया. पाय-माउंट केलेले वर्म गिअरबॉक्स, लवचिक कपलिंग, मोटर आणि बेल्ट ड्राईव्हसह पारंपारिक डिझाइन 900 मिमी लांबी व्यापू शकते. एकात्मिक मोटर (गियरमोटर) सह आमच्या पोकळ शाफ्ट वर्म गिअरबॉक्सचा वापर करून, ड्राइव्हची लांबी 510 मिमी पर्यंत कमी केली गेली. एकात्मिक मोटरने मोटर बेस प्लेट देखील काढून टाकली, अतिरिक्त 100 मिमी रुंदीची बचत केली. एकूण यंत्राचा ठसा 34 टक्क्यांनी कमी झाला, ज्यामुळे उपकरणे घट्ट उत्पादन कक्षात ठेवता आली आणि कारखान्यातील सामग्रीचा प्रवाह सुधारला.

Raydafon Technology Group Co., Limited मधील आमचा कारखाना वर्म गिअरबॉक्सची "कॉम्पॅक्ट टॉर्क-आर्म" आवृत्ती देखील प्रदान करतो, ज्यामध्ये फूट किंवा फ्लँज माउंटऐवजी रिॲक्शन आर्मचा वापर केला जातो. हे डिझाइन गिअरबॉक्सला मशीन शाफ्टमधून निलंबित करण्याची परवानगी देते, ज्यासाठी शून्य मजल्यावरील जागा आवश्यक आहे. हे विशेषत: मोबाइल उपकरणांमध्ये किंवा अनुप्रयोगांमध्ये उपयुक्त आहे जेथे अंडर-माउंट करणे अशक्य आहे. आम्ही हे कॉम्पॅक्ट टॉर्क-आर्म वर्म गियरबॉक्स सोल्यूशन्स ऑटोमेटेड गाईडेड व्हेइकल्स (AGVs) साठी दिले आहेत, जिथे प्रत्येक मिलिमीटर जागा गंभीर आहे.

सारांश, पोकळ शाफ्ट आणि एकात्मिक मोटर पर्याय साध्या घटकातून वर्म गिअरबॉक्सला संपूर्ण ड्राइव्ह सोल्यूशनमध्ये रूपांतरित करतात जे सक्रियपणे उपकरणांचे पाऊल कमी करतात. कपलिंग, बेअरिंग्ज आणि माउंटिंग बेस काढून टाकून, या डिझाईन्स अधिक कॉम्पॅक्ट, कार्यक्षम आणि किफायतशीर यंत्रसामग्रीच्या प्रवृत्तीला समर्थन देतात. आमची फॅक्टरी प्रत्येक वर्म गिअरबॉक्स कॉन्फिगरेशनचे 3D CAD मॉडेल प्रदान करू शकते ज्यामुळे तुम्हाला तुमच्या मशीन डिझाइनमध्ये ड्राईव्ह अखंडपणे समाकलित करण्यात मदत होईल.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: कॉम्पॅक्टनेसच्या बाबतीत वर्म गिअरबॉक्सची तुलना बेव्हल-हेलिकल गिअरबॉक्सशी कशी होते?

उत्तर: वर्म गिअरबॉक्स सामान्यतः समान टॉर्क आणि गुणोत्तरासाठी बेव्हल-हेलिकल गिअरबॉक्सपेक्षा अधिक कॉम्पॅक्ट असतो, विशेषत: 15:1 वरील सिंगल-स्टेज कपात. बेव्हल-हेलिकल गिअरबॉक्सला 20:1 गुणोत्तर प्राप्त करण्यासाठी दोन टप्प्यांची आवश्यकता असते, तर वर्म गिअरबॉक्स एका टप्प्यात ते साध्य करते, लांबीमध्ये सुमारे 30 टक्के बचत करते. याव्यतिरिक्त, वर्म गिअरबॉक्समध्ये एक सोपा माउंटिंग फूटप्रिंट आहे कारण त्याला इंटरमीडिएट शाफ्टसाठी वेगळ्या माउंटिंग बेसची आवश्यकता नसते. तथापि, वर्म गिअरबॉक्स हे बेव्हल-हेलिकल (सामान्यत: 80-90 टक्के वि. 95-97 टक्के) पेक्षा किंचित कमी कार्यक्षम आहे, परंतु बऱ्याच अनुप्रयोगांसाठी, जागेची बचत किरकोळ कार्यक्षमतेचे औचित्य सिद्ध करते. आमचा कारखाना विनंतीनुसार कोणत्याही अनुप्रयोगासाठी कार्यक्षमता आणि जागा तुलना डेटा प्रदान करतो.

प्रश्न २: आणखी जागा वाचवण्यासाठी वर्म गिअरबॉक्स उभ्या बसवता येईल का?

उत्तर: होय, आमचा वर्म गिअरबॉक्स उभ्या (इनपुट शाफ्ट क्षैतिज, आउटपुट शाफ्ट वर्टिकल किंवा उलट) सह बहुमुखी माउंटिंग ओरिएंटेशनसाठी डिझाइन केले आहे. मिक्सर किंवा रोटरी टेबल्स यांसारख्या उपकरणांमध्ये लंबवत माउंटिंग फायदेशीर ठरू शकते. तथापि, स्नेहन आणि सीलिंगवर विशेष लक्ष दिले पाहिजे. आमचा कारखाना तेल गळती रोखण्यासाठी आणि योग्य स्नेहन सुनिश्चित करण्यासाठी विशिष्ट तेल पातळी, श्वासोच्छ्वास आणि सीलसह अनुलंब-ओरिएंटेड वर्म गियरबॉक्स डिझाइन ऑफर करतो. आम्ही विशेषत: उभ्या स्थापनेसाठी तपशीलवार माउंटिंग सूचना आणि सील किट प्रदान करतो. वर्म गिअरबॉक्सचा कॉम्पॅक्ट फूटप्रिंट अगदी उभ्या कॉन्फिगरेशनमध्येही राखला जातो.

प्रश्न 3: पोकळ शाफ्ट डिझाइन गियरबॉक्सच्या टॉर्क रेटिंगवर कसा परिणाम करते?

उत्तर: पोकळ शाफ्ट डिझाइन गीअरबॉक्सचे टॉर्क रेटिंग कमी करत नाही, कारण गीअरबॉक्स हाऊसिंग आणि बियरिंग्स संपूर्ण टॉर्क प्रसारित करण्यासाठी रेट केले जातात. मशीन शाफ्टला सामावून घेण्यासाठी पोकळ शाफ्टचा आकार असतो आणि की-वे किंवा संकुचित डिस्क स्लिप न करता टॉर्क प्रसारित करण्यासाठी डिझाइन केलेली असते. आमच्या वर्म गिअरबॉक्समध्ये, पोकळ शाफ्टला दोन्ही टोकांना हेवी-ड्यूटी बेअरिंग्जद्वारे सपोर्ट केला जातो, ज्यामुळे टॉर्क क्षमता सॉलिड शाफ्ट आवृत्ती सारखीच आहे. तथापि, कमी झालेल्या शाफ्ट सामग्रीमुळे पोकळ शाफ्टवरील स्वीकार्य ओव्हरहंग लोड घन शाफ्टपेक्षा थोडा कमी असू शकतो. आमचा कारखाना प्रत्येक पोकळ शाफ्ट मॉडेलसाठी विशिष्ट ओव्हरहंग लोड रेटिंग प्रदान करतो.

प्रश्न 4: कॉम्पॅक्ट लेआउटमध्ये इतर गिअरबॉक्स प्रकारांपेक्षा वर्म गिअरबॉक्सेस जास्त आवाज करतात का?

उत्तर: वर्म गिअरबॉक्स हेलिकल गिअरबॉक्सेसपेक्षा जास्त आवाज असू शकतात, विशेषत: उच्च वेगाने, वर्म आणि वर्म व्हीलमधील सरकत्या घर्षणामुळे. तथापि, आमच्या वर्म गिअरबॉक्स डिझाइनमध्ये आवाज कमी करण्यासाठी अनेक वैशिष्ट्ये समाविष्ट आहेत, ज्यात अचूक-ग्राउंड वर्म्स (ISO 6 ग्रेड), ऑप्टिमाइझ केलेले टूथ कॉन्टॅक्ट पॅटर्न आणि ध्वनी-ओलसर गृहनिर्माण साहित्य यांचा समावेश आहे. आमचा कारखाना विशेषत: कमी घर्षण आणि आवाजासाठी मिश्रित ब्राँझ वर्म व्हीलसह "शांत" आवृत्ती देखील प्रदान करतो. कॉम्पॅक्ट लेआउट्समध्ये, जिथे गिअरबॉक्स ऑपरेटरच्या जवळ असू शकतो, आम्ही कामाच्या ठिकाणी आवाज नियमांचे पालन करण्यासाठी आमच्या मूक मालिकेची शिफारस करतो. आम्ही प्रत्येक वर्म गिअरबॉक्स मॉडेलसाठी आवाज पातळी डेटा (1 मीटरवर dB) प्रदान करतो.

प्रश्न 5: Raydafon Technology Group Co., Limited कॉम्पॅक्ट उपकरणांमध्ये वापरल्या जाणाऱ्या वर्म गिअरबॉक्ससाठी कोणते कस्टमायझेशन ऑफर करते?

उत्तर: आम्ही कॉम्पॅक्ट उपकरणांच्या डिझाइनमध्ये फिट होण्यासाठी विस्तृत कस्टमायझेशन पर्याय ऑफर करतो: विशेष आउटपुट शाफ्ट लांबी किंवा व्यास, कस्टम मोटर अडॅप्टर, एकाधिक आउटपुट शाफ्ट कॉन्फिगरेशन (सिंगल/डबल एक्स्टेंडेड, होलो, किंवा स्प्लाइन्ड), इंटिग्रेटेड टॉर्क लिमिटर्स आणि कस्टम माउंटिंग फीट. आम्ही लिफाफा कमी करण्यासाठी डिझाइन सहाय्य देखील प्रदान करतो, जसे की लहान इनपुट शाफ्ट वापरणे किंवा मशीन फ्रेममध्येच गिअरबॉक्स समाकलित करणे. आमच्या कारखान्यात एक इन-हाऊस अभियांत्रिकी टीम आहे जी तुमच्या CAD फाइल्ससह वर्म गिअरबॉक्स प्लेसमेंट ऑप्टिमाइझ करण्यासाठी काम करू शकते. आम्ही विनामूल्य प्रारंभिक सल्ला ऑफर करतो आणि एकत्रीकरणासाठी 3D मॉडेल देऊ शकतो. तुमच्या विशिष्ट जागेच्या मर्यादांसह आमच्याशी संपर्क साधा आणि आम्ही अनुरूप उपाय सुचवू.

निष्कर्ष: वर्म गियरबॉक्ससह जास्तीत जास्त जागा कार्यक्षमता प्राप्त करा

टॉर्क किंवा विश्वासार्हतेशी तडजोड न करता कॉम्पॅक्ट उपकरणे लेआउट साध्य करू पाहणाऱ्या अभियंत्यांसाठी वर्म गिअरबॉक्स ही प्रमुख निवड आहे. त्याचे उजव्या कोनातील पॉवर ट्रान्समिशन, उच्च टॉर्क घनता, पोकळ शाफ्ट पर्याय आणि एकात्मिक मोटर क्षमता 35 टक्क्यांपर्यंत मशीन फूटप्रिंट कमी करण्यासाठी एकत्रितपणे कार्य करतात. Raydafon Technology Group Co., Limited येथे, आमच्या कारखान्याने वर्म गिअरबॉक्स मालिका डिझाइन केली आहे जी केवळ कॉम्पॅक्टच नाही तर टिकाऊ, कार्यक्षम आणि तुमच्या विशिष्ट अनुप्रयोग गरजेनुसार सानुकूल करण्यायोग्य देखील आहे. तुम्ही नवीन कन्व्हेयर, पॅकेजिंग मशीन किंवा मोबाईल रोबोट डिझाइन करत असाल तरीही आमचा वर्म गिअरबॉक्स तुम्हाला कमी जागेत अधिक कार्य करण्यास मदत करू शकतो.
