फोर्कलिफ्ट टिल्ट सिलेंडर
  • फोर्कलिफ्ट टिल्ट सिलेंडरफोर्कलिफ्ट टिल्ट सिलेंडर
  • फोर्कलिफ्ट टिल्ट सिलेंडरफोर्कलिफ्ट टिल्ट सिलेंडर
  • फोर्कलिफ्ट टिल्ट सिलेंडरफोर्कलिफ्ट टिल्ट सिलेंडर

फोर्कलिफ्ट टिल्ट सिलेंडर

Raydafon फोर्कलिफ्ट टिल्ट सिलेंडर हा 1.5-18 टन फोर्कलिफ्टवर फोर्क मास्ट टिल्ट कंट्रोलसाठी कस्टम-डिझाइन केलेला हायड्रोलिक सिलेंडर आहे. जुळलेल्या पिस्टन, सिलेंडर बॉडी, रॉड आणि सील सेटसह उच्च-शक्तीच्या स्टीलपासून तयार केलेले. कार्यरत दबाव 7-14 एमपीए, लोड अंतर्गत दबाव चढउतार नाही. मानक बोर व्यास 60-100 मिमी, रॉड व्यास 25-40 मिमी, स्ट्रोक 32-193 मिमी. स्क्रू फिक्सेशन आणि रिटेनिंग रिंग कनेक्शन मास्ट न काढता काही मिनिटांत ऑइल सील बदलू देते. गोदाम, कारखाना आणि पोर्ट ऑपरेशनसाठी योग्य. OEM फोर्कलिफ्ट ब्रँडसाठी कस्टम बोअर, स्ट्रोक आणि इंस्टॉलेशन अंतर उपलब्ध आहे. MOQ 50 युनिट्स, 25-35 दिवसांचा बल्क लीड टाइम. कोटेशनसाठी फोर्कलिफ्ट मॉडेल, बोर/स्ट्रोकची आवश्यकता आणि प्रमाण पाठवा.
Raydafon OEM · फोर्कलिफ्ट स्पेअर पार्ट्स

1.5-18 टन फोर्कलिफ्टसाठी कस्टम फोर्कलिफ्ट टिल्ट सिलेंडर — OEM उत्पादक थेट पुरवठा

फोर्कलिफ्ट टिल्ट सिलिंडर हा हायड्रॉलिक घटक आहे जो मास्ट आणि फॉर्क्सच्या पुढे आणि मागे झुकाव नियंत्रित करतो. Raydafon उच्च-शक्तीचे स्टील आणि जुळलेले पिस्टन/रॉड/सील सेट वापरून 1.5-18 टन फोर्कलिफ्टसाठी टिल्ट सिलिंडर तयार करते. कामाचा दबाव लोड अंतर्गत 7-14 एमपीएवर स्थिर आहे. स्क्रू फिक्सेशन आणि रिटेनिंग रिंग कनेक्शन मास्ट न काढता काही मिनिटांत ऑइल सील बदलू देते. वेअरहाऊस लोडिंग, फॅक्टरी लिफ्टिंग आणि पोर्ट टर्नओव्हरसाठी योग्य.

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 टन
7-14 MPa कामाचा दबाव
Φ60-100 मिमी बोर व्यास
Φ25-40 मिमी रॉड व्यास
32-193 मिमी स्ट्रोक
3.4-22 किलो युनिट वजन
उत्पादन शरीरशास्त्र

टिल्ट सिलेंडरच्या आत - 25 जुळलेले भाग

सिलेंडर कमोडिटी हार्डवेअरमधून असेंबल केले जात नाही. पिस्टन, सिलेंडर बॉडी, पिस्टन रॉड आणि सील सेट एका सेटप्रमाणे जुळतात, जसे अनुभवी फिटर हाताने जुळलेल्या जोडीला पूर्ण करतो. म्हणूनच सिलेंडर ग्रंथीचा दाब न गमावता वर्षानुवर्षे उच्च दाबाखाली स्थिरपणे चालतो.

भिन्न फोर्कलिफ्ट टनेज भिन्न आतील व्यास आणि स्ट्रोक वापरतात, म्हणून टिल्ट सिलेंडर मॉडेल ट्रकशी जुळले पाहिजे. Raydafon QA20V500 पासून A45M300 पर्यंत सात मानक मॉडेल्सचा साठा करतो आणि उत्पादन करतो आणि ग्राहकांच्या रेखाचित्राविरुद्ध सानुकूल मॉडेल तयार करू शकतो. त्याऐवजी उभ्या लिफ्ट फंक्शनची आवश्यकता असलेल्या ट्रकसाठी, Raydafon देखील तयार करतेफोर्कलिफ्ट लिफ्ट सिलेंडर.

Forklift tilt cylinder parts anatomy

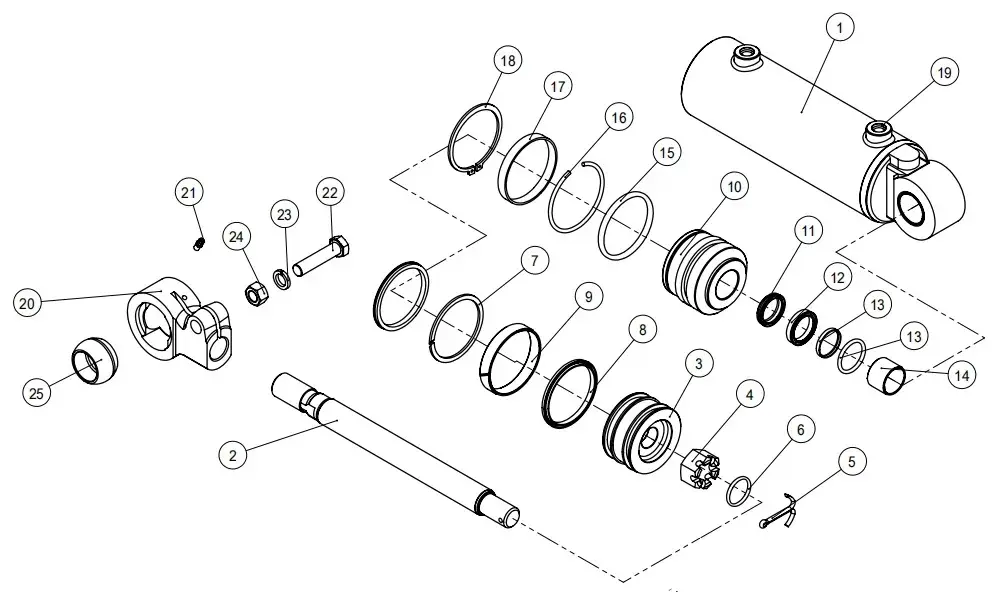

क्रमांकित भाग आकृती — 25 जुळलेले घटक

25-भाग घटक सूची

स्फोट झालेल्या दृश्याशी जुळण्यासाठी भागांना खाली क्रमांक दिले आहेत. 1-25 क्रमांक वरील आकृतीशी संबंधित आहेत.

01सिलेंडर गृहनिर्माण assy
02पिस्टन रॉड
03पिस्टन
04हेक्स नट
05कॉटर पिन्स
06ओ-रिंग
07बॅक-रिंग
08भोक सील
09अंगठी घालणे
10मार्गदर्शन बुश
11डस्ट वाइपर
12U-रिंग
13रॉड सील
14डु बुश
15ओ-रिंग
16गोल वायर
17की रिंग
18शाफ्टसाठी मंडळे
19प्लग
20क्लीव्हिस
21ग्रीस स्तनाग्र
22बोल्ट
23स्प्रिंग वॉशर्स
24नट
25गोलाकार बेअरिंग

मानक मॉडेल मॅट्रिक्स - सात बोअर/स्ट्रोक संयोजन

तुमच्या फोर्कलिफ्ट टनेज आणि माउंटिंग पॅटर्नशी जुळणारे मॉडेल निवडा किंवा कस्टम बिल्डसाठी तुमचे OEM ड्रॉइंग पाठवा. खाली सूचीबद्ध केलेले सर्व मॉडेल समान जुळलेले पिस्टन / रॉड / सील आर्किटेक्चर सामायिक करतात.

रेखाचित्र क्रमांक बोर ΦD रॉड Φd स्ट्रोक एस स्थापित करा. एल दाब बंदर वजन
QA20V500-405000-000 Φ60 Φ३० 32 109 18 MPa 2-M14×1.5 3.4 किलो
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 MPa 2-G1/4 8.2 किलो
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 MPa 2-M16×1.5 17 किलो
A15N450-600000AZ Φ65 Φ25 109 514 18.1 MPa 2-G1/4 11.6 किलो
A30M300-600000-000B Φ70 Φ३० 156 453 18.1 MPa 2-G1/4 12 किलो
A35M300-600000-000C Φ८० Φ३० 156 456.5 18.1 MPa 2-G1/4 13 किलो
A45M300-600000Z Φ१०० Φ40 193 498 18.1 MPa 2-M16×1.5 22 किलो

आपले मॉडेल शोधू शकत नाही? OEM ड्रॉइंग नंबर किंवा भौतिक नमुना पाठवा. Raydafon रिव्हर्स-इंजिनियर्स, एक नमुना तयार करतात आणि त्याच रेखांकनावर बॅचचे अवतरण करतात. फोर्कलिफ्ट हायड्रॉलिक सिलेंडरच्या विस्तृत श्रेणीसाठी, पहाफोर्कलिफ्ट हायड्रोलिक सिलेंडरश्रेणी

Forklift tilt cylinder dimension drawing 1

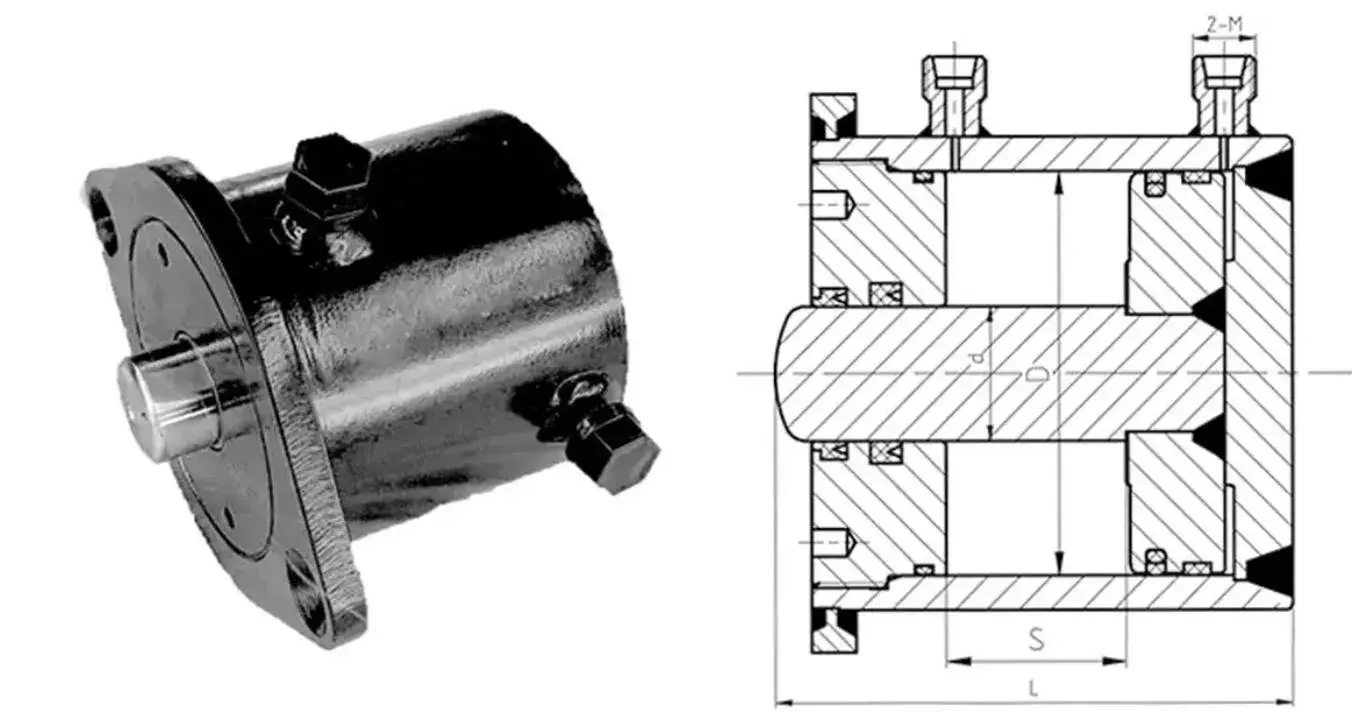

मॉडेल QA20V500-405000-000 · Φ60 × Φ30 × 32 स्ट्रोक
Forklift tilt cylinder dimension drawing 2

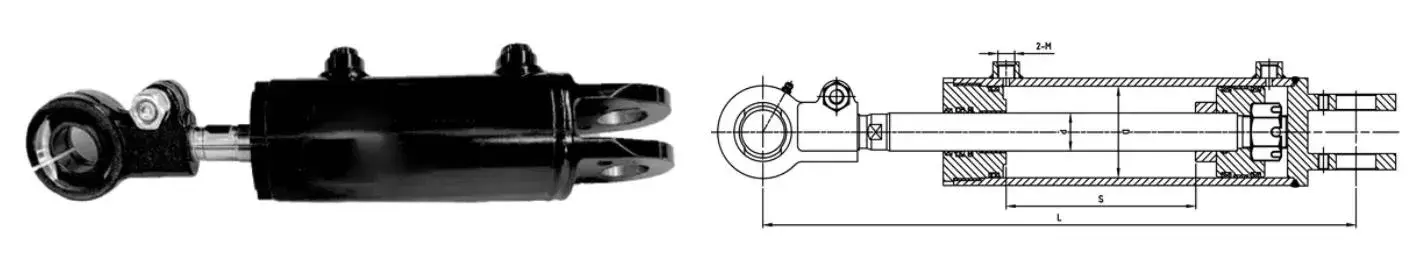

मॉडेल S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3

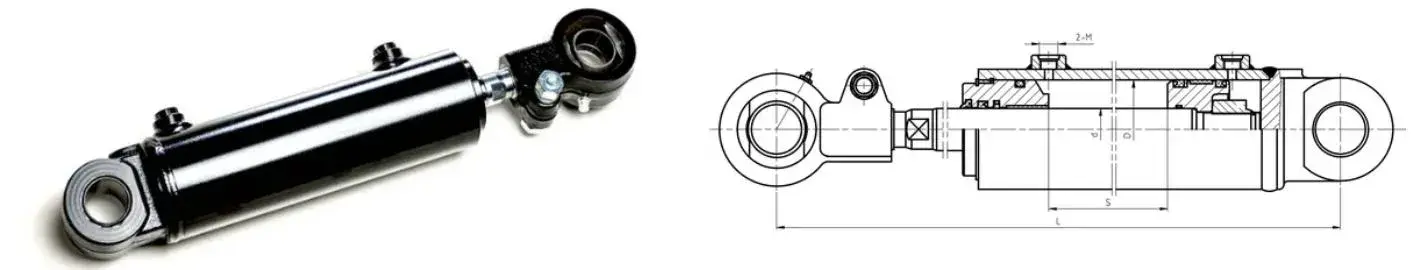

मॉडेल्स A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
स्थापना विहंगावलोकन — माउंटिंग पॅटर्न आणि इंटरफेस परिमाणे
कार्य तत्त्व

टिल्ट सिलेंडर मास्टला कसे हलवते

टिल्ट सिलेंडर पिस्टनला परस्पर गतीने ढकलतो जे मास्टला पुढे आणि मागे झुकवते. हायड्रोलिक तेल सिलिंडर बेसवरील दोन बंदरांपैकी एकाद्वारे प्रवेश करते; पिस्टन रॉड मास्टला पुढे वाढवते आणि ढकलते, किंवा मास्ट मागे घेते आणि मागे खेचते. इतर हायड्रॉलिक घटकांपेक्षा वेगळे, हा सिलिंडर दोन्ही दिशांना सुरळीत चालतो कारण बोअर आणि रॉडचे पृष्ठभाग सील सेटशी जुळतात.

जड किंवा अनियमित कार्गोवर, उचलण्यापूर्वी भार समतल करण्यासाठी ऑपरेटर टिल्ट फंक्शन वापरतो. अचूक कोन नियंत्रण हे भार हलवण्यापासून प्रतिबंधित करते आणि ट्रक स्थिर ठेवते. Raydafon 7-14 MPa वर्किंग प्रेशर अंतर्गत टिल्ट सिलिंडरची चाचणी करते की प्रतिसाद पूर्ण लोड अंतर्गत गुळगुळीत राहतो.

रायडाफॉन फोर्कलिफ्ट टिल्ट सिलिंडरचे फायदे

01

उच्च दाबाखाली स्थिर

जुळलेले पिस्टन, रॉड आणि सील सेट दबाव 7-14 MPa वर स्थिर ठेवतो. जास्त भाराखाली किंवा लांब कामाच्या शिफ्ट दरम्यान कोणतेही चढउतार नाही.

02

पोशाख-प्रतिरोधक सील कंपाऊंड

कमी तेल गळती आणि कमी पोशाख असलेल्या पोशाख-प्रतिरोधक कंपाऊंडपासून सील बनवले जातात. धूळयुक्त गोदामांमध्ये किंवा दमट वातावरणात विश्वसनीय.

03

जलद देखभाल डिझाइन

स्क्रू फिक्सेशन आणि रिटेनिंग रिंग कनेक्शन काही मिनिटांत ऑइल सील बदलू देते. ट्रकमधून संपूर्ण मास्ट काढण्याची गरज नाही.

04

सात मानक मॉडेल

बोर Φ60 ते Φ100, रॉड Φ25 ते Φ40, स्ट्रोक 32 ते 193 मिमी. सानुकूल टूलिंग ऑर्डरशिवाय बहुतेक 1.5-18 टन फोर्कलिफ्ट अनुप्रयोग कव्हर करते.

05

OEM समर्थन

फोर्कलिफ्ट ब्रँड आणि मॉडेल किंवा ड्रॉइंग नंबर पाठवा. Raydafon रिव्हर्स-इंजिनियर, नमुने आणि समान रेखांकनावर सानुकूल बॅच कोट्स.

06

कारखाना थेट पुरवठा

Raydafon च्या स्वतःच्या प्लांटमध्ये उत्पादित. ग्राहक उत्पादकाशी व्यवहार करतात, व्यापारी नाही. जलद-विक्री प्रतिसाद आणि स्थिर बॅच गुणवत्ता.

जेथे फोर्कलिफ्ट टिल्ट सिलिंडर वापरले जातात

  • A
    वेअरहाऊस लोडिंग आणि अनलोडिंग

    कंटेनर लोडिंग, पॅलेट पिकिंग आणि शेल्फ ट्रान्सफर जेथे ऑपरेटरला उचलण्यापूर्वी लोड समतल करणे आवश्यक आहे. अचूक कोन नियंत्रण कार्गो शिफ्टिंग प्रतिबंधित करते.

  • B
    फॅक्टरी लिफ्टिंग ऑपरेशन्स

    जड किंवा अनियमित औद्योगिक भार जेथे लिफ्ट सायकल दरम्यान भार संतुलित करण्यासाठी फोर्कलिफ्टला मास्ट पुढे किंवा मागे झुकवावे लागते.

  • C
    बंदर आणि रसद उलाढाल

    सतत हेवी-ड्युटी सायकल वातावरण जेथे टिल्ट सिलेंडर प्रत्येक शिफ्टमध्ये हजारो सायकल चालवते. जुळलेले सील आणि कमी पोशाख ते लीक न करता चालू ठेवतात.

  • D
    आफ्टरमार्केट आणि सुटे भाग वितरण

    फोर्कलिफ्ट डीलर्स आणि आफ्टरमार्केट पुरवठादार ज्यांना 1.5-18 टन ट्रकसाठी विश्वसनीय OEM-समतुल्य टिल्ट सिलिंडर आवश्यक आहे. वेअरहाऊस स्टॉक आणि सानुकूल उत्पादन दोन्ही उपलब्ध.

ऑर्डर तपशील पत्रक

टनेज कव्हरेज
1.5 ते 18 टन फोर्कलिफ्ट
कामाचा दबाव
7-14 MPa (निवडक मॉडेल्सवर 18.1 MPa पर्यंत चाचणी केलेले शिखर)
बोर व्यास
Φ60 ते Φ100 मिमी
रॉड व्यास
Φ25 ते Φ40 मिमी
स्ट्रोक
32 ते 193 मिमी
स्थापना अंतर
109 ते 565 मिमी
युनिट वजन
3.4 ते 22 किलो
पोर्ट / इंटरफेस
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
विधानसभा
जलद सील बदलण्यासाठी स्क्रू फिक्सेशन + रिटेनिंग रिंग कनेक्शन
सील सेट
डस्ट वाइपर, यू-रिंग, रॉड सील, होल सील, बॅक-रिंग, ओ-रिंग, वेअर-रिंग, डु बुश
सानुकूलन
सानुकूल बोअर, रॉड, स्ट्रोक, स्थापना अंतर, पोर्ट प्रकार; OEM पॅकेजिंग आणि खाजगी लेबल
MOQ
प्रति मॉडेल 50 युनिट्स
मोठ्या प्रमाणात आघाडी वेळ
ठेव आणि रेखांकन मंजूरीनंतर 25-35 दिवस
अवतरण आधार
फोर्कलिफ्ट मॉडेल आणि टनेज, बोर/स्ट्रोक आवश्यकता, पोर्ट आकार, प्रमाण, गंतव्य पोर्ट

तुमची ऑर्डर Raydafon द्वारे कशी हलते

  1. 01

    अर्ज संक्षिप्त

    फोर्कलिफ्ट ब्रँड आणि मॉडेल, टनेज, आवश्यक बोर/रॉड/स्ट्रोक, पोर्ट आकार, प्रमाण आणि गंतव्य पोर्ट पाठवा.

  2. 02

    मॉडेल निवड

    Raydafon प्रमाणित मॉडेल (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) बसते की नाही किंवा कस्टम बिल्ड आवश्यक असल्यास याची पुष्टी करते.

  3. 03

    नमुना आणि रेखांकन मंजूरी

    सानुकूल बिल्डसाठी, Raydafon OEM भागाचे रिव्हर्स-इंजिनियर बनवते, एक नमुना तयार करते आणि खरेदीदारासह बोअर, स्ट्रोक, इंस्टॉलेशनचे अंतर आणि पोर्टच्या परिमाणांची पुष्टी करते.

  4. 04

    सिलेंडर बॉडी आणि रॉड मशीनिंग

    उच्च-शक्तीचे स्टील सिलेंडर बॉडी सहिष्णुतेसाठी सन्मानित आहे. पिस्टन रॉड ग्राउंड आहे आणि पोशाख प्रतिकार करण्यासाठी हार्ड क्रोम प्लेटेड आहे.

  5. 05

    विधानसभा आणि दबाव चाचणी

    पिस्टन, सील, मार्गदर्शक बुश आणि क्लीव्हिस एकत्र केले जातात. रेटेड प्रेशरवर गळती आणि गुळगुळीत स्ट्रोकसाठी सिलेंडरची दाब-चाचणी केली जाते.

  6. 06

    पॅकिंग आणि शिपमेंट

    सिलिंडर लाकडाच्या केसांमध्ये अँटी-रस्ट ऑइल आणि प्रोटेक्टिव एंड कॅप्सने पॅक केले जातात. पॅकिंग सूची, बीजक आणि तपासणी अहवालासह समुद्र, हवाई किंवा एक्सप्रेसद्वारे पाठवले जाते.

दस्तऐवजीकरण आणि गुणवत्ता समर्थन

  • ✓
    साहित्य प्रमाणपत्र

    सिलेंडर बॉडी आणि रॉड मटेरियल सर्टिफिकेट, सील कंपाऊंड डेटा शीट प्रत्येक शिपमेंटसह प्रदान केली जाते.

  • ✓
    दबाव चाचणी अहवाल

    पॅकिंग करण्यापूर्वी प्रत्येक सिलेंडर प्रेशर-रेटेड प्रेशरवर तपासले जाते. गळती, स्ट्रोक स्मूथनेस आणि पोर्ट फिटिंगची नोंद केली जाते.

  • ✓
    मितीय तपासणी रेकॉर्ड

    बोर, रॉड, स्ट्रोक, इंस्टॉलेशन अंतर आणि पोर्ट परिमाणे ऑर्डर केलेल्या तपशील किंवा ग्राहक रेखाचित्र विरुद्ध रेकॉर्ड केले जातात.

  • ✓
    निर्यात पॅकिंग

    अँटी-रस्ट ऑइल आणि प्रोटेक्टिव एंड कॅप्ससह लाकडी केस. समुद्राच्या मालवाहतुकीसाठी मोठ्या सिलेंडर बॅचेस पॅलेटाइज्ड आणि पट्टा.

वारंवार विचारले जाणारे प्रश्न

फोर्कलिफ्ट टिल्ट सिलेंडर म्हणजे काय?

फोर्कलिफ्ट टिल्ट सिलेंडर हा एक हायड्रॉलिक सिलेंडर आहे जो मास्ट आणि फॉर्क्सच्या पुढे आणि मागे झुकाव नियंत्रित करतो. हे लिफ्ट सिलेंडर आणि स्टीयरिंग सिलेंडरच्या बरोबरीने फोर्कलिफ्ट हायड्रॉलिक सिस्टमच्या मुख्य घटकांपैकी एक आहे. जेव्हा ऑपरेटर टिल्ट लीव्हर हलवतो, तेव्हा सिलेंडर वाढवतो किंवा मागे घेतो, जे त्याच्या तळाच्या पिव्होटवर मास्ट फिरवते आणि काट्याचा कोन बदलतो.

रायडाफॉन किती टनेज श्रेणी व्यापते?

Raydafon 1.5-टन ते 18-टन फोर्कलिफ्टसाठी फोर्कलिफ्ट टिल्ट सिलिंडर तयार करते. मानक मॉडेल्स Φ60 mm ते Φ100 mm बोर व्यास, रॉड व्यास Φ25 mm ते Φ40 mm आणि स्ट्रोक 32 mm ते 193 mm पर्यंत व्यापतात. OEM फोर्कलिफ्ट ब्रँडसाठी कस्टम बोअर आणि स्ट्रोक उपलब्ध आहेत.

सिलेंडर कोणता कार्यरत दबाव हाताळू शकतो?

S16N450-600000-001Z आणि RTE35M300-600000-500 सारख्या विशिष्ट मॉडेल्सवर 18.1 MPa वर कमाल दाब क्षमतेसह, मानक मॉडेल श्रेणीमध्ये 7-14 MPa वर्किंग प्रेशरसाठी सिलेंडर रेट केले जाते.

कोणती सामग्री आणि सील वापरले जातात?

सिलेंडर हाउसिंग आणि पिस्टन रॉड उच्च-शक्तीच्या स्टीलपासून बनविलेले आहेत. सील सेटमध्ये डस्ट वाइपर, यू-रिंग, रॉड सील, होल सील, बॅक-रिंग, ओ-रिंग, वेअर-रिंग आणि डु बुश समाविष्ट आहे. सील पोशाख-प्रतिरोधक कंपाऊंड वापरतात, जे कमी तेल गळती देते आणि धुळीच्या कोठारात किंवा दमट वातावरणात कमी पोशाख देते.

देखभाल किती कठीण आहे?

सिलिंडर स्क्रू फिक्सेशन आणि रिटेनिंग रिंग कनेक्शन वापरते. मेंटेनन्स कर्मचारी ऑइल सील बदलू शकतात किंवा स्क्रू अनस्क्रू करून आणि रिटेनिंग रिंग काढून सिलेंडरचे ट्रबलशूट करू शकतात. फोर्कलिफ्टमधून संपूर्ण मास्ट न काढता हे काही मिनिटांत केले जाऊ शकते.

Raydafon विशिष्ट फोर्कलिफ्ट ब्रँडसाठी OEM सिलेंडर तयार करू शकतो का?

होय. Raydafon ग्राहक रेखांकन किंवा विद्यमान नमुना विरुद्ध OEM उत्पादनास समर्थन देते. फोर्कलिफ्ट ब्रँड आणि मॉडेल, बोर व्यास, रॉड व्यास, स्ट्रोक, इंस्टॉलेशन अंतर, पोर्ट आकार आणि प्रमाण पाठवा आणि Raydafon कस्टम टिल्ट सिलिंडर उद्धृत करेल.

MOQ आणि लीड टाइम काय आहे?

MOQ प्रति मॉडेल 50 युनिट्स आहे. जमा आणि रेखांकन मंजुरीनंतर मोठ्या प्रमाणात लीड टाइम 25-35 दिवसांचा असतो, मॉडेलची जटिलता आणि ऑर्डर प्रमाणानुसार.

मी कोटेशनची विनंती कशी करू?

तुमचे फोर्कलिफ्ट मॉडेल आणि टनेज, आवश्यक बोर व्यास, रॉड व्यास, स्ट्रोक, स्थापना अंतर, पोर्ट आकार, प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon FOB Ningbo कोटेशन, लीड टाइम आणि पॅकिंग तपशीलांसह उत्तर देईल.

सानुकूल फोर्कलिफ्ट टिल्ट सिलिंडर स्त्रोत करण्यास तयार आहात?

तुमचे फोर्कलिफ्ट मॉडेल आणि टनेज, बोर/स्ट्रोकची आवश्यकता, पोर्ट आकार आणि ऑर्डरचे प्रमाण पाठवा. Raydafon मॉडेलची पुष्टी करेल किंवा कस्टम बिल्ड डिझाइन करेल, नंतर लीड टाइम आणि पॅकिंग तपशीलांसह FOB Ningbo कोटेशन ऑफर करेल.
