बेव्हल गीअर्सचे प्रकार आणि त्यांचे प्रसारण तत्त्वे कोणते आहेत?

जेव्हा दोन मुख्य शाफ्ट नॉन-समांतर असतात, तेव्हा त्यांच्यामधील गियर ट्रान्समिशनला इंटरसेटिंग अक्ष गियर ट्रान्समिशन किंवा बेव्हल गियर ट्रांसमिशन म्हणतात.बेव्हल गीअर्सहे ट्रान्समिशन घटक आहेत जे विशेषतः एकमेकांना छेदणाऱ्या शाफ्टमधील प्रसारणासाठी डिझाइन केलेले आहेत. त्यांच्या दातांची लांबी आणि आकार वेगवेगळे असतात, ज्यात स्पर, हेलिकल आणि चाप-आकार असतात. स्ट्रेट बेव्हल गीअर्सने त्यांच्या विस्तृत ऍप्लिकेशन्समुळे लक्षणीय लक्ष वेधले आहे. जरी हेलिकल बेव्हल गीअर्स एकेकाळी मशीनिंगच्या अडचणींमुळे कमी लोकप्रिय होते, परंतु आता ते हळूहळू सर्पिल बेव्हल गियर्सने बदलले जात आहेत. जरी सर्पिल बेव्हल गीअर्सना विशेष मशीन टूल्सची आवश्यकता असली तरी, ते गुळगुळीत प्रसारण आणि उच्च भार क्षमता देतात, ज्यामुळे ते ऑटोमोबाईल्स, ट्रॅक्टर आणि कोळसा खाण मशिनरी यांसारख्या अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जातात.

सरळ बेव्हल गियर्स

च्या अनेक प्रकारांपैकीबेव्हल गीअर्स, सरळ बेव्हल गीअर्स, त्यांच्या साध्या दात प्रोफाइलसह आणि उत्कृष्ट प्रसारण कार्यक्षमतेसह, अनेक यांत्रिक प्रणालींमध्ये मुख्य घटक बनले आहेत. तथापि, या प्रकारचे प्रसारण खराब ऑपरेशनल स्मूथनेसमुळे ग्रस्त आहे आणि साधारणपणे 5 m/s पेक्षा कमी सरासरी खेळपट्टीसाठी योग्य आहे. त्यांच्याकडे तुलनेने कमी लोड क्षमता देखील आहे. तथापि, त्यांच्या उत्पादनातील सुलभतेमुळे ते मोठ्या प्रमाणावर वापरले जातात.

हेलिकल बेव्हल गियर्स

जेव्हा मुख्य शाफ्ट एकमेकांना छेदतात आणि समांतर नसतात तेव्हा वापरल्या जाणाऱ्या गियर ट्रान्समिशनला हेलिकल बेव्हल गियर ट्रान्समिशन म्हणतात. ही ट्रान्समिशन पद्धत ऑटोमोटिव्ह, एरोस्पेस आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरली जाते आणि यांत्रिक प्रणालीची कार्यक्षमता आणि कार्यक्षमता सुधारण्यासाठी खूप महत्त्वाची आहे.

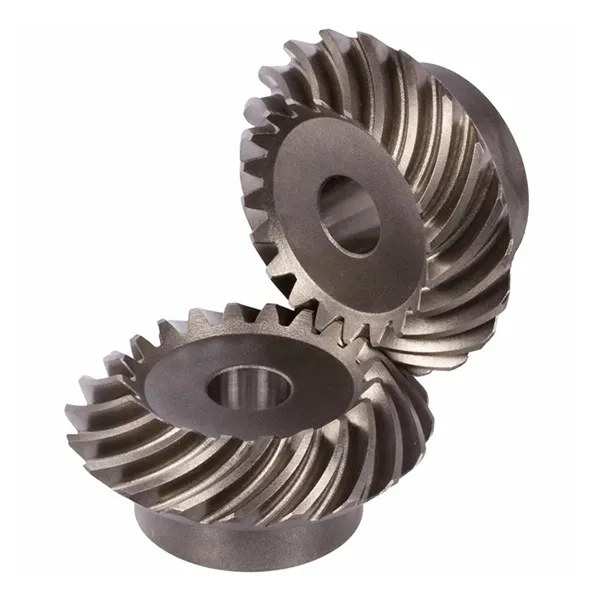

वर्तुळाकार आर्क बेव्हल गियर्स

स्पायरल बेव्हल गियर ट्रान्समिशन म्हणूनही ओळखले जाते, ते प्रगतीशील संपर्काचे हेलिकल टूथ मेशिंग वैशिष्ट्य आणि मोठ्या ओव्हरलॅप गुणोत्तराचे वैशिष्ट्य आहे, परिणामी सुरळीत प्रसारण, कमी आवाज आणि उच्च भार क्षमता. दातांची किमान संख्या 5 इतकी कमी असू शकते, ज्यामुळे मोठ्या संचरण गुणोत्तर आणि लहान यंत्रणा परिमाण मिळू शकतात. दंडगोलाकार गीअर ट्रान्समिशनसह अनेक समानता सामायिक करून, गोलाकार आर्क बेव्हल गियर ट्रान्समिशन पिच शंकूच्या शुद्ध रोलिंगद्वारे कार्यक्षम ट्रांसमिशन प्राप्त करते, गीअर्समधील ट्रान्समिशन अधिक नितळ बनवते आणि गुळगुळीत आणि कार्यक्षम ट्रांसमिशन सुनिश्चित करते.

खालील सारणी तुम्हाला या तीन गोष्टी समजून घेण्यास मदत करू शकतेबेव्हल गियरप्रेषण पद्धती.रायडाफोनते खरेदी करण्यासाठी तुमचे स्वागत आहे.
