क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट
  • क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्टक्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट
  • क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्टक्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट

क्रोन राउंड बेलर्ससाठी पीटीओ शाफ्ट

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC आणि 1250/1550 कव्हर करणारे क्रोन राउंड बेलर PTO शाफ्ट. आकार 4 मानक आणि आकार 4 CV पर्याय 1.375-6 स्प्लाइनसह 1210 शाफ्ट वापरतात. आकार 6 सीव्ही 1500/1800 आणि निवडलेल्या 1250/1500 बिल्डसाठी उपलब्ध आहे; 1500V/1250 MC 1.375-6 सह 2380 किंवा 2480 CV वापरते. क्लच पर्यायांमध्ये 1,000 N·m वर FT34, 1,000 N·m वर FT32, 1,450 N·m वर FT42, 1,050 किंवा 1,500 N·m वर K64/2 कटआउट आणि 1,000 N·m वर FF1 यांचा समावेश आहे. CV बेस पार्ट क्रमांक CAT3/540 साठी 71R4121UCW07000 आणि CAT4/540 साठी 71R6121UCW07000 आहेत, दोन्ही 1.375-6. बेलर मॉडेल आणि विद्यमान शाफ्ट कॉन्फिगरेशनची पुष्टी झाल्यानंतर MOQ, कस्टमायझेशन आणि लीड टाइम प्रति ऑर्डर उद्धृत केला जातो.

क्रोन राउंड बेलर ड्राइव्हलाइन · घाऊक पुरवठा

क्रोन राउंड बेलर्ससाठी घाऊक PTO शाफ्ट - तपशील, MOQ, कस्टमायझेशन आणि KR100 ते 1800 आणि सुसंगत बिल्डसाठी लीड टाइम

क्रोन राउंड बेलर्स सर्व समान पीटीओ शाफ्ट घेत नाहीत. KR100 ते KR160 गट एक आकार 4 ड्राइव्हलाइन वापरते, 1500 आणि 1800 आकार 4 किंवा आकार 6 CV घेऊ शकतात, 1500V आणि 1250 MC 2380 किंवा 2480 CV वापरतात आणि 1250/1550 धावतात आकार 4 CAT3 CV तर काही 1250/1500 बिल्ड आकार 6 CAT4 वापरतात. या पृष्ठावरील तीन तक्त्यांमध्ये PTO पर्यायाची सूची आहे, प्रत्येक गटासाठी क्लच प्रकार आणि बेस पार्ट नंबर, त्यामुळे कोटेशन होण्यापूर्वी शाफ्ट जुळवता येईल विनंती केली.

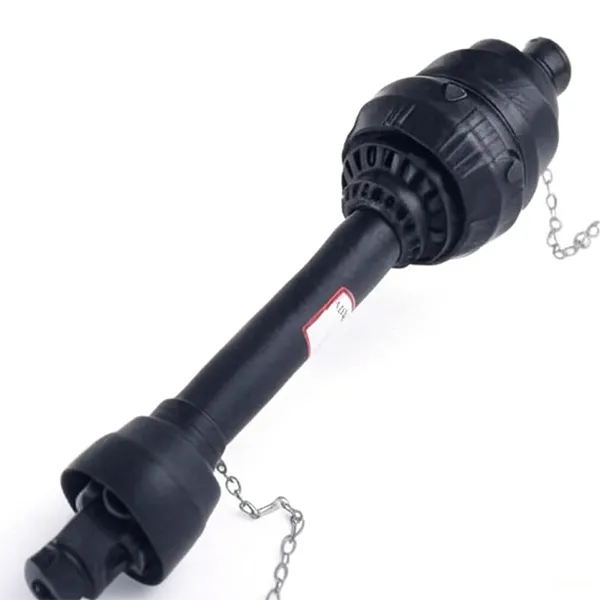

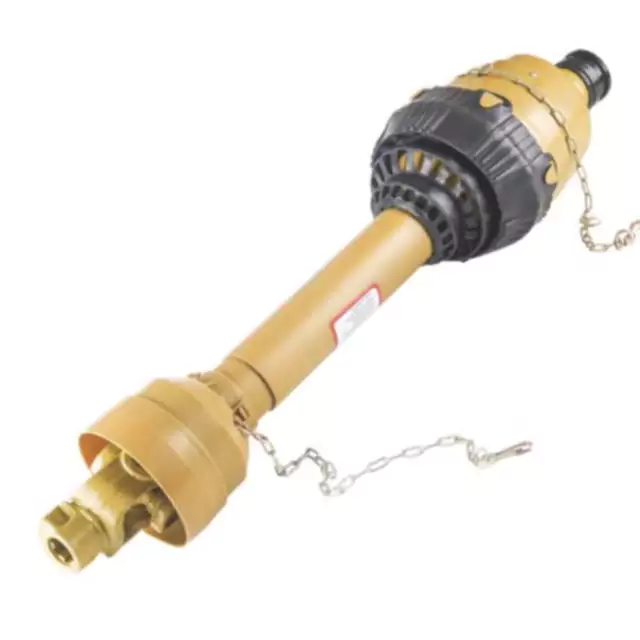

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

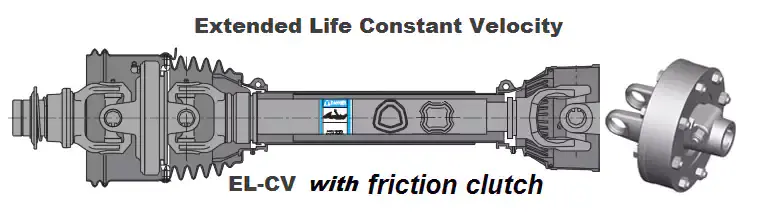

क्रोन राउंड बेलर पीटीओ शाफ्ट - सीव्ही जॉइंट, टेलिस्कोपिक ट्यूब आणि क्लच एंड.
13मॉडेल संदर्भ
आकार 4 / आकार 6सीव्ही ड्राइव्हलाइन पर्याय
1,000–1,800 N·mक्लच टॉर्क श्रेणी
1.375-6सामान्य पट्टी

मॉडेल ग्रिड — पीटीओ पर्याय आणि बेलरचे क्लच

गट अKR100 / KR125 / KR155
PTO
आकार 4 मानक किंवा आकार 4 CV, 1210 शाफ्ट
पट्टी
1.375-6
घट्ट पकड
FT34 1,000 N·m वर
आकार ४
गट अKR130 / KR160
PTO
आकार 4 मानक किंवा आकार 4 CV, 1210 शाफ्ट
पट्टी
1.375-6
घट्ट पकड
FT34 1,000 N·m वर
आकार ४
गट ब1500 / 1800
PTO
आकार 4 किंवा आकार 6 CV
पट्टी
1.375-6
घट्ट पकड
1,000 N·m वर FT32 किंवा 1,450 N·m वर FT42
आकार 4 / आकार 6
गट क1500V / 1250 MC
PTO
2380 किंवा 2480 CV
पट्टी
1.375-6
घट्ट पकड
K64/2 कटआउट 1,050 किंवा 1,500 N·m
कटआउट क्लच
गट डी1250 / 1550
PTO
आकार 4 (CAT3) CV
पट्टी
1.375-6
घट्ट पकड
FT32 किंवा FF1 1,000 N·m वर
आकार 4 CAT3
गट ई1250 / 1500 (आकार 6 बिल्ड)
PTO
काही बिल्ड्सवर आकार 6 CV (CAT4).
पट्टी
1.375-6
घट्ट पकड
FT42 1,450 N·m वर
आकार 6 CAT4

तपशील सारणी — मॉडेल, PTO आणि संरक्षण

बेलर मॉडेल, पीटीओ ड्राईव्हलाइन आणि क्लच रेटिंगनुसार मूळ गट
मॉडेल PTO संरक्षण
KR100 / 125 / 155 / 130 / 160 आकार 4 मानक *1210 *1.375-6; आकार 4 CV *1210 *1.375-6 FT34 *1.375-6 *1,000 N·m
1500 / 1800 1.375-6 सह आकार 4 किंवा आकार 6 सीव्ही FT32 @1,000 N·m किंवा FT42 @1,450 N·m
1500V / 1250 MC 1.375-6 सह 2380 किंवा 2480 CV K64/2 कटआउट @1,050 किंवा 1,500 N·m *1.375-6
1250 / 1550 1.375-6 सह आकार 4 (CAT3) CV FT32 किंवा FF1 @1,000 N·m
1250 / 1500 काही आकार 6 CV (CAT4) वापरत आहेत FT42 @1,450 N·m

समान बेलर मॉडेल एकापेक्षा जास्त बिल्डमध्ये दिसू शकते. विद्यमान शाफ्ट भाग क्रमांक किंवा क्लच प्रकार चालू असल्याची पुष्टी करा कोटेशनची विनंती करण्यापूर्वी मशीन. क्रोन राउंड बेलर्स एकतर घर्षण किंवा कटआउटसह सुसज्ज असतात बिल्डवर अवलंबून क्लच. विस्तीर्णगोल बेलर्ससाठी पीटीओ शाफ्टपृष्ठ सूची क्रॉस-रेफरन्स म्हणून इतर बेलर ब्रँड.

सीव्ही बेस पार्ट नंबर आणि एफटी क्लच पार्ट नंबर

स्थिर वेग PTO बेस भाग संख्या
CV PTO ट्रॅक्टर मूळ भाग क्रमांक
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
1.375-6 स्प्लाइन इनपुटसाठी FT क्लच
सार्वत्रिक आकार टॉर्क भाग क्रमांक
CAT3 / S4 1,000 N·m 6QE344901R
CAT3 / S4 1,000 N·m 635E41203R
CAT4 / S6 1,800 N·m 663H53403R

सीव्ही बेस पार्ट नंबर म्हणजे इम्प्लिमेंट डिव्हाईसशिवाय असेंब्ली. अंमलबजावणी अर्धा, ट्यूब आणि ढाल आहेत बेलर मॉडेलद्वारे स्वतंत्रपणे निवडले. FT क्लच भाग क्रमांक सार्वत्रिक आकार आणि टॉर्क रेटिंगद्वारे सूचीबद्ध आहेत. जर द विद्यमान क्लच समायोजित केले गेले आहे, ऑर्डर करण्यापूर्वी बेलर मॅन्युअलच्या विरूद्ध लक्ष्य स्लिप टॉर्कची पुष्टी करा. ए संबंधित श्रेणी वर आहेडिस्कबाइनसाठी पीटीओ शाफ्टपृष्ठ

क्रोन राउंड बेलर शाफ्ट कसे जुळले आहे

01

मशीन बंद बेलर मॉडेल वाचा

KR100 ते KR160 एका गटात पडतात; 1500 आणि दुसर्यामध्ये 1800; 1500V आणि 1250 MC एका तृतीयांश मध्ये; चौथ्या आणि पाचव्या मध्ये 1250/1550 आणि 1250/1500. वरील मॉडेल ग्रिड प्रत्येक गटाशी जुळणारे PTO आणि क्लच दाखवते.

02

विद्यमान शाफ्ट भाग क्रमांकाची पुष्टी करा

हेच बेलर घर्षण क्लच किंवा कटआउट क्लचसह बांधले जाऊ शकते. रिप्लेसमेंट ऑर्डर करण्यापूर्वी, मशीन कोणत्या कॉन्फिगरेशनसह वितरित केली गेली याची पुष्टी करण्याचा विद्यमान भाग क्रमांक हा सर्वात जलद मार्ग आहे.

03

ट्रॅक्टर PTO स्प्लाइनची पुष्टी करा

या श्रेणीतील बहुतेक क्रोन राउंड बेलर्स 1.375-6 स्प्लाइन चालवतात. ट्रॅक्टर वेगळा PTO स्टब वापरत असल्यास, CV अर्धा स्वतंत्रपणे पुष्टी करा. दपीटीओ शाफ्ट श्रेणीजर ट्रॅक्टरची बाजू एकाच वेळी बदलली जात असेल तर पृष्ठ इतर कृषी ड्राइव्हलाइन श्रेणींची यादी करते.

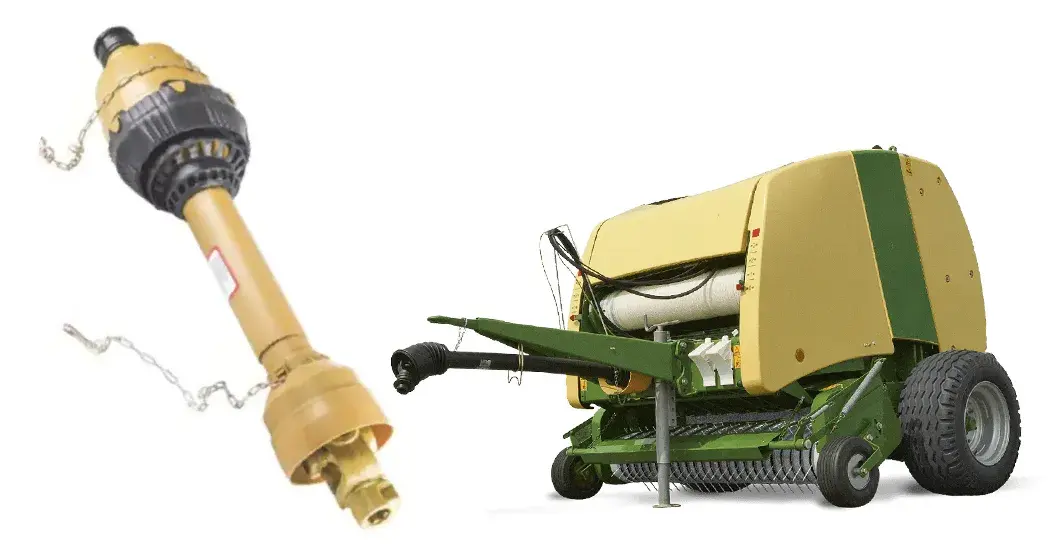

हा शाफ्ट कुठे वापरला जातो

KR100 ते 1800 श्रेणीमध्ये क्रोन राउंड बेलर ड्राईव्हलाइन आणि 1500V, 1250 MC आणि 1250/1550 गट.

क्रोन राउंड बेलर पीटीओ शाफ्ट ट्रॅक्टर पीटीओकडून पॉवर घेते आणि ते बॅलर गिअरबॉक्समध्ये वितरीत करते CV संयुक्त आणि दुर्बिणीसंबंधीचा ट्यूब. जेव्हा बेलर एक जड खिडकी उचलतो किंवा सामग्रीच्या स्लगवर आदळतो तेव्हा क्लच — बिल्डवर अवलंबून घर्षण किंवा कटआउट - गिअरबॉक्सला शॉकपासून संरक्षण करते.

शाफ्ट बेलर मॉडेल आणि ट्रॅक्टर पीटीओ स्प्लाइनशी स्वतंत्रपणे जुळतो. बेलर साइड फिक्स करते अर्धा, क्लच प्रकार आणि ट्यूबची लांबी लागू करा; ट्रॅक्टरची बाजू CV अर्धा आणि PTO स्प्लाइन निश्चित करते. दोन्ही बदली शाफ्ट ऑर्डर करण्यापूर्वी बाजूंची पुष्टी करणे आवश्यक आहे.

संबंधित गोल बेलर अनुप्रयोगासाठी, दकेस IH राउंड बेलर्ससाठी PTO शाफ्टपृष्ठ एक तुलनात्मक मॉडेल-बाय-मॉडेल रचना वापरते. पीटीओ शाफ्टच्या खाली बसलेल्या गिअरबॉक्सेससाठी, पहाकृषी गियरबॉक्सश्रेणी

बेलर मॉडेल आणि विद्यमान शाफ्ट भाग क्रमांक पाठवा

क्रोन बेलर मॉडेल (KR100 ते 1800, 1500V, 1250 MC, 1250/1550 किंवा 1250/1500) आणि विद्यमान शाफ्ट भाग पाठवा संख्या किंवा क्लच प्रकार. आम्ही PTO पर्याय, क्लच रेटिंग आणि त्यासाठी CV बेस पार्ट नंबरची पुष्टी करू तयार करा, आणि त्या कॉन्फिगरेशनसाठी MOQ आणि लीड टाइमसह कोटेशन जारी करा.
