उच्च-अचूकता असलेल्या प्लॅनेटरी गिअरबॉक्स सिस्टममध्ये बॅकलॅश कंट्रोल का महत्त्वाचा आहे?

उच्च-अचूकता मोशन कंट्रोल सिस्टीममध्ये, प्रत्येक मायक्रॉन पोझिशनिंग एरर टूल किंवा एंड-इफेक्टरमधील महत्त्वपूर्ण विचलनांमध्ये गुणाकार करते. बॅकलॅश—गियर दातांमधील यांत्रिक खेळ—रोटरी ट्रान्समिशन सिस्टममध्ये हरवलेल्या गतीचा प्राथमिक स्रोत आहे. साठी एप्लॅनेटरी गियरबॉक्सCNC मशीनिंग सेंटर्स, रोबोटिक आर्म्स किंवा एरोस्पेस ॲक्ट्युएटर्समध्ये वापरलेले, अनियंत्रित प्रतिक्रिया थेट अचूकता, पुनरावृत्तीक्षमता आणि डायनॅमिक प्रतिसाद कमी करते. जेव्हा मोटर दिशा उलट करते, तेव्हा लोड प्रसारित होण्यापूर्वी गियरच्या दातांनी बॅकलॅश गॅप पार करणे आवश्यक आहे, ज्यामुळे मानक गिअरबॉक्सेसमध्ये 15 आर्क-मिनिटांइतके मोठे क्षेत्र होऊ शकते. उच्च-अचूकतेच्या ऍप्लिकेशन्समध्ये, हा डेड झोन विशिष्टतेपेक्षा जास्त प्रमाणात सहनशीलता निर्माण करतो, ज्यामुळे स्क्रॅप, पुनर्काम आणि महाग उत्पादन विलंब होतो. Raydafon Technology Group Co., Limited मधील आमच्या कारखान्याने प्लॅनेटरी गिअरबॉक्स डिझाइनची मालिका तयार केली आहे जी सातत्याने 3 आर्क-मिनिटांपेक्षा कमी बॅकलॅश व्हॅल्यू मिळवते आणि आमचे प्रीमियम मॉडेल 1 आर्क-मिनिट किंवा त्याहून कमी पोहोचतात. हा लेख स्पष्ट करतो की बॅकलॅश नियंत्रित करणे ही केवळ गुणवत्ता वैशिष्ट्य का नाही तर आधुनिक अचूक अभियांत्रिकीसाठी मूलभूत आवश्यकता आहे.

बॅकलॅश कंट्रोलचे महत्त्व स्थिर स्थितीच्या पलीकडे विस्तारते. डायनॅमिक ऑपरेशन्समध्ये-जसे की कंटूर मिलिंग, लेझर कटिंग किंवा पिक-अँड-प्लेस सायकल-बॅकलॅश ओव्हरशूट, ऑसिलेशन आणि सेटलिंग टाइम विलंबांना प्रेरित करते. अत्याधिक बॅकलॅशसह प्लॅनेटरी गिअरबॉक्स सर्वो लूपला सतत भरपाई करण्यास भाग पाडतो, ज्यामुळे मोशन सिस्टमची प्रभावी बँडविड्थ कमी होते. हे धीमे चक्र वेळा आणि खराब पृष्ठभाग पूर्ण करण्यासाठी भाषांतरित करते. शिवाय, दिशा बदलताना बॅकलॅश प्रभाव भार निर्माण करते, जे गियर दात, बियरिंग्ज आणि मोटर कपलिंगवर पोशाख वाढवते. आमच्या कारखान्याने समान लोड प्रोफाइल अंतर्गत बॅकलॅश 10 आर्क-मिनिटांवरून 3 आर्क-मिनिटांपर्यंत कमी केल्यावर गीअरबॉक्स लाइफमध्ये 40 टक्के वाढ नोंदवली आहे. या सर्वसमावेशक मार्गदर्शकामध्ये, आम्ही बॅकलॅशच्या यांत्रिक उत्पत्तीचे, आमच्या प्लॅनेटरी गिअरबॉक्स मालिकेत ते कमी करण्यासाठी वापरल्या जाणाऱ्या डिझाइन रणनीती आणि अचूक बॅकलॅश नियंत्रण तुमच्या उत्पादन प्रक्रियांना प्रदान करणारे परिमाणयोग्य फायदे यांचे विच्छेदन करू. तुमच्या उच्च-अचूकता अनुप्रयोगासाठी इष्टतम प्लॅनेटरी गियरबॉक्स निवडण्यात मदत करण्यासाठी आम्ही विशिष्ट मापन डेटा आणि देखभाल शिफारसी देखील सामायिक करतो.

सामग्री सारणी

• 1. बॅकलॅश म्हणजे नेमके काय आणि ते प्लॅनेटरी गिअरबॉक्समध्ये कसे उद्भवते?
• 2. अनियंत्रित बॅकलॅश पोझिशनिंग अचूकता आणि पुनरावृत्तीक्षमतेशी तडजोड का करते?
• 3. आमच्या लो-बॅकलॅश प्लॅनेटरी गियरबॉक्स मालिकेची तांत्रिक वैशिष्ट्ये काय आहेत?
• 4. तुम्ही प्लॅनेटरी गिअरबॉक्स सिस्टम्समध्ये बॅकलॅश कंट्रोल कसे मोजू शकता आणि राखू शकता?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष आणि अचूक सुधारणा सल्लामसलत

बॅकलॅश म्हणजे नेमके काय आणि ते प्लॅनेटरी गियरबॉक्समध्ये कसे उद्भवते?

बॅकलॅश, ज्याला सहसा गीअर लॅश किंवा गमावलेली गती म्हणतात, गियर जोडी स्थिर असते आणि लोड लागू होत नाही तेव्हा गीअर दात जाळीच्या दरम्यान कोनीय क्लिअरन्स असते. प्लॅनेटरी गिअरबॉक्समध्ये, अनेक स्त्रोतांकडून बॅकलॅश जमा होतो: सूर्य गियर ते प्लॅनेट गियर जाळी, ग्रह गियर ते रिंग गियर जाळी आणि ग्रह वाहक अंतर्गत बेअरिंग क्लिअरन्स. सोप्या गीअर ट्रेन्सच्या विपरीत, ग्रहांच्या व्यवस्थेमध्ये एकाच वेळी अनेक गीअर मेश समाविष्ट असतात, याचा अर्थ असा की एकूण बॅकलॅश प्रत्येक जाळीतील क्लिअरन्सचे संयोजन आहे. मानक औद्योगिक प्लॅनेटरी गियरबॉक्स युनिट्ससाठी, हा संचयी बॅकलॅश सामान्यत: 10 ते 30 आर्क-मिनिटांचा असतो. तथापि, अचूक स्थान आवश्यक असलेल्या उच्च-अचूकतेच्या अनुप्रयोगांसाठी, खेळाचा हा स्तर अस्वीकार्य आहे. Raydafon मधील आमचा कारखाना बॅकलॅशच्या प्रत्येक स्त्रोतावर नियंत्रण ठेवण्यासाठी प्रगत उत्पादन तंत्र वापरतो, परिणामी आमच्या अचूक मालिकेत एकूण बॅकलॅश 1 आर्क-मिनिट इतका कमी होतो.

प्लॅनेटरी गियरबॉक्समधील प्रतिक्रियेत योगदान देणारे महत्त्वाचे घटक:

• दात जाडी सहनशीलता:मॅन्युफॅक्चरिंग प्रक्रियेमुळे (हॉबिंग, ग्राइंडिंग किंवा शेपिंग) गीअर दातांच्या जाडीत बदल झाल्यामुळे वीण दातांमधील क्लिअरन्स तयार होतो. आमचा कारखाना उत्पादन बॅचमध्ये 0.005 मिमीच्या आत दात जाडीची सुसंगतता सुनिश्चित करण्यासाठी CMM पडताळणीसह CNC गियर ग्राइंडिंग वापरतो.
• केंद्र अंतर विचलन:सन गियर आणि प्लॅनेट गीअर्स आणि प्लॅनेट गीअर्स आणि रिंग गीअरमधील अंतर तंतोतंत नियंत्रित करणे आवश्यक आहे. अगदी 0.01 मिमी विचलन देखील 2 ते 3 आर्क-मिनिटांनी बॅकलॅश वाढवू शकते. आमची प्लॅनेटरी गिअरबॉक्स हाऊसिंग +/- 0.003 मिमीच्या स्थितीत्मक अचूकतेसह 5-अक्ष मशीनिंग केंद्रांवर मशीन केली जाते.
• अंतर्गत मंजुरी धारण करणे:बेअरिंगमधील रोलिंग घटक जे ग्रह वाहक आणि सूर्य गियरला समर्थन देतात ते सूक्ष्म-हालचालींचा परिचय देतात. आमचा कारखाना कमी क्लीयरन्स क्लासेससह (C2 किंवा C3) बियरिंग्स निवडतो आणि अक्षीय आणि रेडियल प्ले काढून टाकण्यासाठी त्यांना प्रीलोड करतो जे अन्यथा एकूण प्रतिक्रिया वाढवते.
• लोड अंतर्गत वाहक विक्षेपण:घट्ट मशीनिंग सहिष्णुतेसह देखील, ग्रह वाहक टॉर्कच्या खाली विचलित होऊ शकतो, ज्यामुळे ग्रह गीअर्स सूर्याच्या आणि रिंग गीअर्सच्या तुलनेत बदलू शकतात. आमचे ग्रह वाहक उच्च कडकपणासह एक-तुकडा बनावट स्टील डिझाइन वापरते, रेट केलेल्या टॉर्क अंतर्गत 0.005 मिमी पेक्षा कमी विक्षेपण कमी करते.

बॅकलॅशचे मूळ समजून घेणे महत्त्वाचे आहे कारण ते डिझाइन निवडींचे मार्गदर्शन करते जे ते कमी करतात. उदाहरणार्थ, आमचा प्लॅनेटरी गियरबॉक्स फक्त गीअर जाळी घट्ट करून नाही तर सर्वसमावेशक दृष्टीकोनातून कमी प्रतिक्रिया प्राप्त करतो: अचूक जमिनीच्या दातांसह हेलिकल गिअर्स वापरणे, प्लॅनेट बेअरिंग्सवर नियंत्रित प्रीलोड लागू करणे आणि आमच्या सर्वोच्च अचूक मॉडेल्समध्ये स्प्लिट सन गियर डिझाइन वापरणे जे सक्रियपणे परिघीय खेळ काढून टाकते. हे अभियांत्रिकी तत्त्वज्ञान हे सुनिश्चित करते की आमचा प्लॅनेटरी गिअरबॉक्स वेगवेगळ्या भार आणि तापमान परिस्थितीतही हजारो ऑपरेटिंग तासांमध्ये कमी-बॅकलॅश वैशिष्ट्ये टिकवून ठेवतो.

अंतर्निहित बॅकलॅश आणि डायनॅमिक बॅकलॅश यांच्यात फरक करणे देखील महत्त्वाचे आहे. अंतर्निहित बॅकलॅश हे गिअरबॉक्स असेंबल आणि अनलोड केल्यावर मोजले जाणारे स्टॅटिक क्लिअरन्स आहे. डायनॅमिक बॅकलॅशमध्ये ऑपरेशन दरम्यान थर्मल विस्तार, घटक विक्षेपण आणि स्नेहक फिल्म जाडी यांचा समावेश होतो. आमच्या कारखान्याचा चाचणी प्रोटोकॉल खोलीच्या तपमानावर आणि 80°C ऑपरेटिंग तापमान दोन्हीवर बॅकलॅश मोजतो, हे सुनिश्चित करतो की निर्दिष्ट बॅकलॅश मूल्य (उदा. 3 आर्क-मिनिटे) संपूर्ण ऑपरेशनल रेंजमध्ये वैध राहते. हे थर्मल नुकसान भरपाई विशेषतः रोबोटिक वेल्डिंग किंवा एरोस्पेस ऍक्च्युएशन सारख्या अनुप्रयोगांसाठी गंभीर आहे, जेथे तापमानातील फरक लक्षणीय आहेत. गीअर कटिंगपासून अंतिम असेंब्लीपर्यंत- प्रत्येक टप्प्यावर प्रतिक्रियांच्या मूळ कारणांवर नियंत्रण ठेवूनरायडाफोन टेक्नॉलॉजी ग्रुप कं, लिमिटेडएक प्लॅनेटरी गियरबॉक्स वितरीत करतो जो सातत्यपूर्ण, अंदाज लावता येण्याजोगा आणि पुनरावृत्ती करता येण्याजोगा अचूकता देतो.

अनियंत्रित बॅकलॅश पोझिशनिंग अचूकता आणि पुनरावृत्तीक्षमतेशी तडजोड का करते?

पोझिशनिंग ॲक्युरेसी ही मोशन सिस्टीमची विशिष्ट सहिष्णुतेमध्ये कमांड केलेल्या स्थितीपर्यंत पोहोचण्याची क्षमता आहे, तर पुनरावृत्तीक्षमता ही त्याच स्थितीत सातत्याने परत येण्याची क्षमता आहे. प्लॅनेटरी गिअरबॉक्समधील बॅकलॅश मोटर रोटेशन आणि आउटपुट शाफ्ट रोटेशन यांच्यात एक नॉन-लिनियर संबंध निर्माण करतो. जेव्हा मोटर दिशा उलट करते, तेव्हा आउटपुट शाफ्ट जोपर्यंत गीअर दात बॅकलॅश गॅपमधून जात नाही तोपर्यंत हलत नाही. हा डेड झोन, सामान्यत: 2 ते 10 आर्क-मिनिटांचा, बॉलस्क्रू किंवा रॅक-अँड-पिनियन ड्राईव्हसह जोडल्यास थेट रेखीय स्थिती त्रुटींमध्ये अनुवादित होतो. उदाहरणार्थ, प्लॅनेटरी गिअरबॉक्समध्ये 10 मिमी पिच बॉलस्क्रू चालवणाऱ्या 3 आर्क-मिनिटांच्या बॅकलॅशमुळे टेबलवर 0.004 मिमी रेखीय पोझिशनिंग एरर येते—जे सूक्ष्म-मशीनिंग किंवा सेमीकंडक्टर तपासणी उपकरणांसाठी महत्त्वपूर्ण आहे.

उच्च-अचूकता ऍप्लिकेशन्समध्ये अनियंत्रित बॅकलॅश विशेषतः सिस्टम कार्यक्षमतेवर कसा प्रभाव पाडतो ते येथे आहे:

• ओव्हरशूट आणि अंडरशूट:दिशा बदलताना, सर्वो कंट्रोलरने बॅकलॅश गॅपवर मात करणे आवश्यक आहे. याचा परिणाम बहुतेक वेळा ओव्हरशूट (सिस्टम ओव्हरपेन्सेट्स) मध्ये होतो आणि त्यानंतर दोलन होते, जे शून्य-बॅकलॅश सिस्टमच्या तुलनेत सेटलिंग टाइम 2 ते 5 पट वाढवते. हाय-स्पीड पिक-अँड-प्लेस मशीनसाठी, हे 15 ते 20 टक्के थ्रूपुट कमी करू शकते.
• खराब पृष्ठभाग समाप्त:सीएनसी मिलिंग किंवा ग्राइंडिंगमध्ये, बॅकलॅशमुळे कटिंग टूल प्रोग्राम केलेल्या मार्गाच्या मागे पडते, ज्यामुळे वर्कपीसच्या पृष्ठभागावर स्कॅलोपिंग किंवा चॅटर मार्क्स तयार होतात. आमच्या कारखान्याने हे दाखवून दिले आहे की प्लॅनेटरी गिअरबॉक्स बॅकलॅश 10 आर्क-मिनिटांवरून 3 आर्क-मिनिटांपर्यंत कमी केल्याने स्टील मशीनिंग चाचण्यांमध्ये पृष्ठभागाचा खडबडीतपणा (Ra) 1.6 µm वरून 0.8 µm पर्यंत सुधारतो.
• कमी केलेली सर्वो बँडविड्थ:बॅकलॅशने तयार केलेला डेड झोन कंट्रोल लूपमध्ये नॉन-लिनियर स्प्रिंग म्हणून काम करतो. अस्थिरता टाळण्यासाठी, उच्च-फ्रिक्वेंसी मोशन कमांडचे पालन करण्याची प्रणालीची क्षमता कमी करून, सर्वो नफा कमी करणे आवश्यक आहे. हे साध्य करण्यायोग्य प्रवेग आणि फीडरेट मर्यादित करते, प्रभावीपणे संपूर्ण प्रक्रिया कमी करते.
• बहु-अक्ष प्रणालींमध्ये संचित त्रुटी:मल्टी-ॲक्सिस मशिन टूल्समध्ये, एका अक्षातील बॅकलॅशमुळे कंटूरिंग एरर उद्भवतात ज्याचा परिणाम सहनशीलता नसलेल्या भागांमध्ये होतो. उदाहरणार्थ, X-अक्षातील बॅकलॅशसह वर्तुळाकार प्रक्षेपण वर्तुळाऐवजी अंडाकृती बनवते, विचलन बॅकलॅश परिमाणाच्या थेट प्रमाणात असते.

प्रभाव मोजण्यासाठी, आम्ही दोन समान CNC राउटर वापरून एक नियंत्रित प्रयोग केला: एक मानक प्लॅनेटरी गियरबॉक्स (12 आर्क-मिन बॅकलॅश) आणि दुसरा आमच्या लो-बॅकलॅश प्लॅनेटरी गियरबॉक्ससह (3 आर्क-मिन). लो-बॅकलॅश सिस्टमने 0.015 मिमीची गोलाकार त्रुटी प्राप्त केली, तर मानक प्रणालीमध्ये 0.062 मिमीची गोलाकार त्रुटी होती—300 टक्क्यांपेक्षा जास्त फरक. याव्यतिरिक्त, चाचणी वर्कपीसवरील पृष्ठभागाचा खडबडीतपणा Ra 2.1 µm वरून Ra 0.9 µm पर्यंत सुधारला आहे. कमी-बॅकलॅश प्लॅनेटरी गियरबॉक्सने अचूकता न गमावता फीडरेटमध्ये 20 टक्के वाढ करण्याची अनुमती दिली, ज्यामुळे प्रति भाग मशीनिंग वेळ 18 टक्क्यांनी कमी केला.

अचूकतेच्या पलीकडे, अनियंत्रित प्रतिक्रियेमुळे दिशा बदलताना यांत्रिक धक्का निर्माण होतो, ज्यामुळे गीअर दातांवर भार पडतो ज्यामुळे अकाली पोशाख आणि दात फ्रॅक्चर होऊ शकतात. आमच्या कारखान्याने असे मोजले आहे की 10 आर्क-मिन बॅकलॅश असलेल्या प्लॅनेटरी गियरबॉक्समधील प्रभाव शक्ती समान टॉर्क आणि गती अंतर्गत 3 आर्क-मिन बॅकलॅश युनिटपेक्षा 2.5 पट जास्त आहेत. हे थकवा वाढवते आणि गियरबॉक्स बीयरिंग आणि सीलचे सेवा आयुष्य कमी करते. सारांशात, बॅकलॅश नियंत्रण हे केवळ कार्यप्रदर्शन वर्धित करणारे नाही - ते विश्वसनीय, उत्पादक आणि किफायतशीर उच्च-अचूकता मोशन सिस्टमसाठी एक पूर्व शर्त आहे. Raydafon येथे, आधुनिक उत्पादनासाठी आवश्यक असलेली अचूकता देण्यासाठी आम्ही आमचा प्लॅनेटरी गिअरबॉक्स डिझाइन करतो.

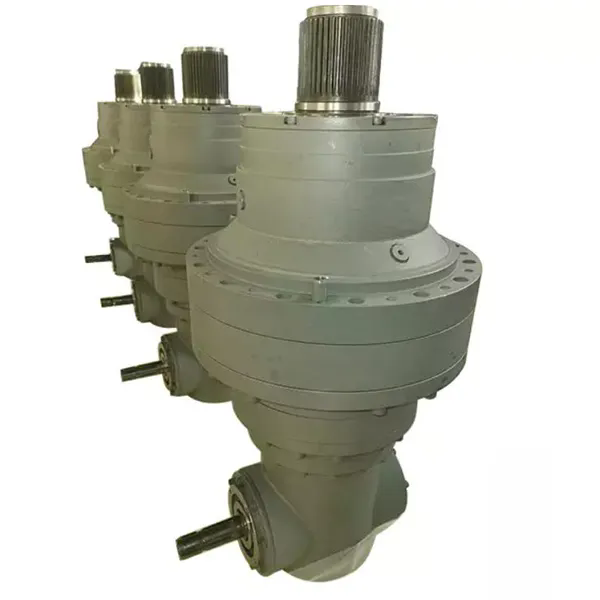

आमच्या लो-बॅकलॅश प्लॅनेटरी गियरबॉक्स मालिकेची तांत्रिक वैशिष्ट्ये काय आहेत?

Raydafon Technology Group Co., Limited प्लॅनेटरी गियरबॉक्सचे चार अचूक ग्रेड ऑफर करते, प्रत्येक अभियंता वेगवेगळ्या अचूकतेच्या आवश्यकतांसाठी. आमची मानक परिशुद्धता मालिका 5 आर्क-मिनिटांपेक्षा कमी बॅकलॅश मूल्ये प्रदान करते, तर आमची अल्ट्रा-प्रिसिजन मालिका लॅपिंग, जुळलेले गियर सेट आणि बेअरिंग प्रीलोड ऑप्टिमायझेशन यासह विशेष उत्पादन प्रक्रियेद्वारे 1 आर्क-मिनिट इतके कमी बॅकलॅश मिळवते. खालील तक्त्यामध्ये आमच्या सर्वाधिक लोकप्रिय मॉडेल्ससाठी मुख्य पॅरामीटर्सचे तपशील दिले आहेत, जे सर्व उच्च-अचूकतेच्या औद्योगिक आणि ऑटोमेशन अनुप्रयोगांसाठी डिझाइन केलेले आहेत.

आमची प्लॅनेटरी गिअरबॉक्स मालिका हेलिकल गियरिंग (स्पर गीअरिंगऐवजी) दात संपर्क गुणोत्तर वाढवण्यासाठी आणि आवाज आणि कंपन कमी करण्यासाठी तयार केली आहे. 18 अंशांचा हेलिकल कोन सरळ-दात डिझाइनच्या तुलनेत नितळ टॉर्क ट्रान्समिशन आणि कमी डायनॅमिक बॅकलॅश सुनिश्चित करतो. याव्यतिरिक्त, सर्व गीअर्स 58-62 HRC वर केस-कठोर केले जातात आणि नंतर DIN 6 गुणवत्तेवर किंवा त्याहून चांगले ग्राउंड केले जातात, हे सुनिश्चित करते की टूथ प्रोफाईल त्रुटी कमी केल्या जातात ज्या बॅकलॅशमध्ये योगदान देतात. प्रत्येक प्लॅनेटरी गिअरबॉक्स स्वच्छ-खोलीच्या वातावरणात एकत्र केला जातो आणि उच्च-रिझोल्यूशन रोटरी एन्कोडर आणि टॉर्क सेन्सर वापरून बॅकलॅश मापन करण्यापूर्वी 2 तास चालतो. आमचा कारखाना आउटपुट शाफ्टवर मोजलेल्या वास्तविक बॅकलॅश मूल्याचे दस्तऐवजीकरण करून प्रत्येक युनिटसह कॅलिब्रेशन प्रमाणपत्र प्रदान करतो.

ॲप्लिकेशन्ससाठी ज्यांना निरपेक्ष शून्य प्रतिक्रियेची मागणी आहे, आम्ही आमच्या प्लॅनेटरी गियरबॉक्सची स्प्लिट सन गियर आणि स्प्रिंग-लोडेड प्रीलोड यंत्रणा असलेली विशेष आवृत्ती ऑफर करतो. हे डिझाइन सक्रियपणे सर्व परिघीय मंजुरी काढून टाकते, 0.5 आर्क-मिनिटांपेक्षा कमी बॅकलॅश प्राप्त करते. तथापि, या आवृत्तीची कार्यक्षमता थोडी कमी आहे (94 टक्के) आणि प्रीलोड स्प्रिंगचे नियतकालिक समायोजन आवश्यक आहे. तुमच्या विशिष्ट ॲप्लिकेशनसाठी हा अल्ट्रा-प्रिसिजन प्लेनेटरी गिअरबॉक्स आवश्यक आहे की नाही याबाबत आमचा कारखाना सल्ला देऊ शकतो. आमचे सर्व प्लॅनेटरी गियरबॉक्स मॉडेल मानक NEMA आणि सर्वो मोटर माउंटिंग इंटरफेसला समर्थन देतात आणि आम्ही रेट्रोफिट ऍप्लिकेशन्ससाठी सानुकूल शाफ्ट आणि फ्लँज कॉन्फिगरेशन ऑफर करतो. 20 वर्षांहून अधिक अचूक गियरिंग अनुभवासह, Raydafon Technology Group Co., Limited हे उच्च-अचूकतेच्या प्लॅनेटरी गियरबॉक्स सोल्यूशन्ससाठी तुमचा विश्वासू भागीदार आहे.

तुम्ही प्लॅनेटरी गियरबॉक्स सिस्टम्समध्ये बॅकलॅश कंट्रोल कसे मोजू शकता आणि राखू शकता?

प्लॅनेटरी गिअरबॉक्समध्ये बॅकलॅश मोजणे हे युनिट त्याच्या निर्दिष्ट कार्यक्षमतेची पूर्तता करते हे सत्यापित करण्यासाठी आणि कालांतराने पोशाख शोधण्यासाठी आवश्यक आहे. डायल इंडिकेटर किंवा एन्कोडर-आधारित मापन ही सर्वात सामान्य पद्धत आहे: इनपुट शाफ्ट निश्चित करा आणि कोनीय विस्थापन रेकॉर्ड करून, दोन्ही दिशांना आउटपुट शाफ्टवर ज्ञात टॉर्क लावा. एकूण कोनीय हालचाल (दोन्ही दिशांनी) ही बॅकलॅश आहे. आमचा कारखाना पूर्णपणे स्वयंचलित बॅकलॅश चाचणी बेंच वापरतो जो आउटपुट शाफ्टला स्थिर गतीने फिरवतो आणि टॉर्क-डिस्प्लेसमेंट हिस्टेरेसिस लूप मोजतो, बॅकलॅश मूल्य आणि टॉर्शनल कडकपणा दोन्ही प्रदान करतो. फील्ड मेंटेनन्ससाठी, एक सोपी पद्धत आउटपुट शाफ्टवर चुंबकीय बेस डायल इंडिकेटर वापरते, ज्यामध्ये मोटर लॉक असते. तथापि, पुनरावृत्ती करण्यायोग्य मापन सुनिश्चित करण्यासाठी सातत्यपूर्ण टॉर्क (सामान्यत: रेट केलेल्या टॉर्कच्या 2 टक्के) लागू करण्यासाठी काळजी घेणे आवश्यक आहे.

प्लॅनेटरी गियरबॉक्समधील बॅकलॅश मापनावर परिणाम करणारे घटक:

• मापन टॉर्क:उच्च मापन टॉर्क गीअर दातांना त्याच बाजूला ढकलू शकतो, कृत्रिमरित्या मोजलेले बॅकलॅश कमी करू शकतो. आमचा कारखाना बॅकलॅश मापनासाठी रेट केलेल्या टॉर्कच्या 2 ते 5 टक्के वापरण्याची शिफारस करतो.
• तापमान:गीअर्सच्या थर्मल विस्तारामुळे तापमान वाढल्याने बॅकलॅश कमी होतो. गंभीर ऍप्लिकेशन्ससाठी, ऑपरेटिंग स्थितीच्या समान तापमानावर बॅकलॅश मोजा.
• पोशाख आणि स्नेहन:गिअरबॉक्स चालत असताना, परिधान हळूहळू बॅकलॅश वाढवते. नियमित मोजमाप (प्रत्येक 1,000 ऑपरेटिंग तासांनी) पोशाख प्रगतीचा मागोवा घेण्यास आणि बॅकलॅश स्वीकार्य मर्यादा ओलांडण्यापूर्वी देखरेखीचे वेळापत्रक तयार करण्यास अनुमती देते.
• माउंटिंग अभिमुखता:काही गीअरबॉक्स बेअरिंग क्लीयरन्स विस्थापनामुळे क्षैतिज विरुद्ध अनुलंब माउंट केल्यावर भिन्न बॅकलॅश रीडिंग दर्शवतात. आमचा कारखाना दोन्ही अभिमुखतेची चाचणी घेतो आणि आवश्यक असेल तेव्हा अभिमुखता-विशिष्ट डेटा प्रदान करतो.

तुमच्या प्लॅनेटरी गिअरबॉक्समध्ये कमी प्रतिक्रिया जतन करण्यासाठी देखभाल धोरणे:

• स्नेहन:निर्दिष्ट सिंथेटिक तेल किंवा ग्रीस (सामान्यत: ISO VG 220 किंवा समतुल्य) वापरा. दूषित किंवा खराब झालेले वंगण गियर दातांमध्ये कण जमा होण्यास अनुमती देऊ शकते, प्रतिक्रिया वाढू शकते आणि परिधान करू शकते. आमचा कारखाना मानक ऑपरेशनसाठी दर 5,000 तासांनी तेल बदलण्याची शिफारस करतो.
• इनपुट शाफ्ट संरेखन:मोटार आणि प्लॅनेटरी गियरबॉक्स इनपुट शाफ्टमधील चुकीचे संरेखन साइड भारांना प्रेरित करू शकते जे सूर्याच्या गियरला विचलित करतात आणि बॅकलॅश वाढवतात. 0.02 मिमीच्या आत एकाग्रता सुनिश्चित करण्यासाठी लवचिक कपलिंग किंवा अचूक संरेखन साधन वापरा.
• आउटपुट शाफ्ट कपलिंग:आउटपुट बाजूला एक कडक कपलिंग शॉक लोड परत गिअरबॉक्समध्ये प्रसारित करू शकते, ज्यामुळे सूक्ष्म-विक्षेपण होतात. बेलो किंवा डिस्क कपलिंग वापरा जे टॉर्शनल कडकपणा प्रदान करते परंतु कोनीय चुकीचे संरेखन सामावून घेते.
• प्रीलोड समायोजन (प्रीलोडेड मॉडेल्ससाठी):ॲडजस्टेबल प्रीलोड (जसे की स्प्लिट सन गियर डिझाईन्स) असलेल्या प्लॅनेटरी गिअरबॉक्स युनिट्ससाठी, आमच्या कारखान्याने प्रदान केलेल्या देखभाल वेळापत्रकानुसार प्रीलोड स्प्रिंग वेळोवेळी तपासा आणि समायोजित करा.

Raydafon येथील आमचा कारखाना आमच्या प्लॅनेटरी गिअरबॉक्ससाठी रिमोट मॉनिटरिंग पर्याय ऑफर करतो, कंपन सेन्सर्स आणि तापमान तपासण्यांचा वापर करून पोशाख ट्रेंडचा अंदाज लावतो. हा डेटा, नियतकालिक बॅकलॅश मापनासह एकत्रित, स्थिती-आधारित देखरेखीसाठी अनुमती देतो ज्यामुळे डाउनटाइम कमी होतो. वैद्यकीय उपकरण निर्मिती किंवा एरोस्पेस घटक उत्पादन यासारख्या उच्च-गंभीरतेच्या अनुप्रयोगांसाठी, आम्ही वार्षिक फॅक्टरी कॅलिब्रेशनची शिफारस करतो जेथे प्लॅनेटरी गियरबॉक्स आमच्या सुविधेकडे पूर्ण तपासणी आणि बॅकलॅश री-ॲडजस्टमेंटसाठी परत केला जातो. हे सुनिश्चित करते की तुमची प्रणाली संपूर्ण कार्यकाळात समान अचूक पातळी राखते. या मोजमाप आणि देखभाल पद्धतींची अंमलबजावणी करून, तुम्ही खात्री करू शकता की तुमचा प्लॅनेटरी गियरबॉक्स तुमच्या सर्वाधिक मागणी असलेल्या अनुप्रयोगांसाठी आवश्यक उच्च अचूकता प्रदान करत आहे.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: प्लॅनेटरी गिअरबॉक्समधील बॅकलॅश सर्वो सिस्टमच्या स्थिती राखण्याच्या क्षमतेवर कसा परिणाम करते?

उत्तर: बॅकलॅश कंट्रोल लूपमध्ये डेड झोनचा परिचय देते जेथे मोटर रोटेशन आउटपुट शाफ्ट हालचालीमध्ये अनुवादित होत नाही. या डेड झोनमुळे सर्वो सिस्टीममध्ये एरर समाकलित होते, ज्यामुळे ओव्हरशूट होतो आणि दीर्घकाळ सेटलिंग टाइम होतो. पोझिशन कंट्रोलमध्ये, बॅकलॅश प्रभावीपणे सिस्टमचे लाभ मार्जिन कमी करते, इंजिनियरला सर्वो नफा कमी करणे आवश्यक आहे, ज्यामुळे सिस्टमची बँडविड्थ आणि डायनॅमिक कामगिरी कमी होते. उच्च-अचूकता ऍप्लिकेशन्ससाठी, अनियंत्रित बॅकलॅश आवश्यक पुनरावृत्तीक्षमता (उदा. +/- 0.01 मिमी) साध्य करणे अशक्य बनवू शकते, कारण आउटपुट शाफ्टची वास्तविक स्थिती बॅकलॅश मूल्याने लोड कडकपणाने गुणाकार करून कमांड केलेल्या स्थितीपासून विचलित होते. आमचा लो-बॅकलॅश प्लॅनेटरी गिअरबॉक्स हा डेड झोन कमी करतो, कडक सर्वो ट्यूनिंग आणि उच्च अचूकता सक्षम करतो.

प्रश्न 2: प्लॅनेटरी गिअरबॉक्समधील बॅकलॅश पूर्णपणे काढून टाकले जाऊ शकते आणि व्यावहारिक मर्यादा काय आहे?

उत्तर: बॅकलॅश (शून्य बॅकलॅश) चे संपूर्ण निर्मूलन सैद्धांतिकदृष्ट्या केवळ स्प्लिट गीअर्स, स्प्रिंग लोडिंग किंवा ड्युअल गियर यंत्रणा वापरणाऱ्या गीअर डिझाइनसह शक्य आहे. तथापि, या डिझाईन्समध्ये अतिरिक्त क्लिष्टता, कमी कार्यक्षमता आणि गीअर दातांवर सतत प्रीलोड झाल्यामुळे संभाव्य जीवन कमी होते. विश्वासार्ह ऑपरेशनसह मोठ्या प्रमाणात उत्पादित प्लॅनेटरी गियरबॉक्ससाठी व्यावहारिक निम्न मर्यादा सुमारे 1 आर्क-मिनिट (0.0167 अंश) आहे. आमचा अल्ट्रा-प्रिसिजन प्लॅनेटरी गिअरबॉक्स जुळलेले गियर सेट आणि बेअरिंग प्रीलोड वापरून 1 आर्क-मिनिट साध्य करतो. सब-आर्क-मिनिट अचूकता आवश्यक असलेल्या ऍप्लिकेशन्ससाठी, आमचा कारखाना टप्प्यांदरम्यान स्प्रिंग-लोडेड अँटी-बॅकलॅश कपलिंगसह ड्युअल प्लॅनेटरी गिअरबॉक्स व्यवस्था वापरण्याची शिफारस करतो. हे 0.3 ते 0.5 आर्क-मिनिटांपर्यंत पोहोचू शकते, परंतु ते केवळ सर्वात जास्त मागणी असलेल्या एरोस्पेस आणि सेमीकंडक्टर उपकरणांच्या अनुप्रयोगांमध्ये वापरले जाते.

प्रश्न 3: तापमानातील बदलांचा प्लॅनेटरी गियरबॉक्सच्या प्रतिक्रियेवर कसा परिणाम होतो?

उत्तर: गीअरबॉक्स हाऊसिंग, गीअर्स आणि बियरिंग्जच्या थर्मल विस्तारामुळे तापमान बॅकलॅशवर परिणाम करते. जसजसे तापमान वाढते तसतसे, गृहनिर्माण स्टील गीअर्स (ॲल्युमिनियम गृहनिर्माण विरुद्ध स्टील गीअर्स) पेक्षा जास्त विस्तारते, जे 50 डिग्री सेल्सिअस तापमान वाढीच्या तुलनेत 15 टक्क्यांपर्यंत प्रतिक्रिया कमी करू शकते. याउलट, थंड वातावरणात, प्रतिक्रिया वाढू शकते. आमचा कारखाना 20°C आणि 80°C या दोन्ही तापमानांवर प्रत्येक प्लॅनेटरी गिअरबॉक्सची चाचणी करतो की बॅकलॅश निर्दिष्ट मर्यादेत राहते. विस्तृत तापमान बदल असलेल्या ऍप्लिकेशन्ससाठी, आम्ही स्टील हाउसिंग आणि विशिष्ट थर्मल कॉम्पेन्सेशन शिम्ससह आमचा प्लॅनेटरी गिअरबॉक्स वापरण्याची शिफारस करतो. आम्ही विनंती केल्यावर तापमान-बॅकलॅश वैशिष्ट्यपूर्ण वक्र देखील प्रदान करतो.

प्रश्न 4: प्लॅनेटरी गियरबॉक्समधील बॅकलॅश आणि टॉर्शनल कडकपणा यांच्यात काय संबंध आहे?

उत्तर: बॅकलॅश आणि टॉर्शनल कडकपणा स्वतंत्र परंतु परस्परसंबंधित गुणधर्म आहेत. टॉर्शनल कडकपणा लोड अंतर्गत गियरबॉक्सचे कोनीय विक्षेपण मोजते, तर बॅकलॅश शून्य लोड अंतर्गत विनामूल्य प्ले आहे. कमी बॅकलॅश असलेला पण कमी टॉर्शनल कडकपणा असलेला गिअरबॉक्स अजूनही लोड अंतर्गत विक्षेपण दर्शवेल, ज्यामुळे टॉर्क ऍप्लिकेशन दरम्यान स्थितीत त्रुटी निर्माण होईल. आमचा प्लॅनेटरी गियरबॉक्स कठोर गृहनिर्माण डिझाइन्स, प्रीलोडेड बेअरिंग्ज आणि अचूक-ग्राउंड गिअर्स वापरून कमी बॅकलॅश आणि उच्च टॉर्शनल कडकपणा दोन्ही प्राप्त करतो. रोबोटिक्स आणि सर्वो प्रेस यांसारख्या व्हेरिएबल लोड असलेल्या ऍप्लिकेशन्ससाठी टॉर्क ते कोनीय विक्षेपण यांचे गुणोत्तर महत्त्वपूर्ण आहे. आमचा कारखाना डेटाशीटमध्ये बॅकलॅश आणि कडकपणा दोन्ही मूल्ये प्रदान करतो, ज्यामुळे तुम्हाला तुमच्या विशिष्ट टॉर्क प्रोफाइलसाठी एकूण स्थिती त्रुटी (बॅकलॅश + लोड अंतर्गत विक्षेपण) मोजण्याची परवानगी मिळते.

प्रश्न 5: Raydafon Technology Group Co., Limited आमच्या सर्व प्लॅनेटरी गियरबॉक्स युनिट्सवर सातत्याने कमी प्रतिक्रिया कशी सुनिश्चित करते?

उत्तर: आमचा कारखाना बहु-स्टेज गुणवत्ता नियंत्रण प्रक्रिया वापरतो. प्रथम, सर्व गीअर्स 0.003 मिमी पेक्षा कमी गियर पिच त्रुटीसह DIN 6 गुणवत्तेवर ग्राउंड आहेत. दुसरे, आम्ही निवडक असेंब्ली वापरतो: प्रत्येक सन गीअर प्लॅनेट गीअर्सशी जुळवले जाते ज्यात दातांची जाडी इष्टतम जाळी मिळावी म्हणून मोजली जाते. तिसरे, रेडियल प्ले कमी करण्यासाठी ग्रह वाहक पूर्व-निवडलेल्या बीयरिंगसह एकत्र केले जातात. असेंब्लीनंतर, प्रत्येक प्लॅनेटरी गिअरबॉक्स चाचणी बेंचवर रन-इन केला जातो आणि तीन वेगवेगळ्या टॉर्क स्तरांवर बॅकलॅशसाठी मोजला जातो. निर्दिष्ट बॅकलॅश श्रेणीच्या बाहेर येणारे युनिट्स (उदा. आमच्या मानक मालिकेसाठी 3 आर्क-मिनिटांपेक्षा जास्त) पुन्हा काम केले जातात किंवा कमी अचूक ग्रेडवर पुन्हा नियुक्त केले जातात. हे सुनिश्चित करते की Raydafon Technology Group Co., Limited कडून पाठवलेला प्रत्येक प्लॅनेटरी गिअरबॉक्स त्याच्या प्रकाशित वैशिष्ट्यांची पूर्तता करतो किंवा ओलांडतो. आम्ही विशिष्ट युनिटसाठी मोजलेले बॅकलॅश मूल्य दर्शवून, प्रत्येक ऑर्डरच्या अनुपालनाचे प्रमाणपत्र देखील प्रदान करतो.

निष्कर्ष: अचूकता तुमच्या प्लॅनेटरी गिअरबॉक्समधील बॅकलॅश कंट्रोलने सुरू होते

प्लॅनेटरी गिअरबॉक्समधील बॅकलॅश नियंत्रण हे पर्यायी परिष्करण नाही तर उच्च-अचूकता मोशन सिस्टमसाठी मूलभूत पूर्वस्थिती आहे. CNC मशीन टूल्स आणि रोबोटिक आर्म्सपासून ते अचूक तपासणी उपकरणे आणि सॅटेलाइट पॉइंटिंग मेकॅनिझमपर्यंत, बॅकलॅशमुळे होणारे डेड झोन थेट स्थिती अचूकता, पुनरावृत्ती आणि प्रक्रिया क्षमता मर्यादित करते. गीअर मेश, बेअरिंग क्लीयरन्स आणि हाऊसिंग डिफ्लेक्शन्समध्ये बॅकलॅशचा उगम कसा होतो हे आम्ही दाखवून दिले आहे आणि आम्ही आमच्या कारखान्याचा अभियांत्रिकी दृष्टिकोन कसा दाखवला आहे—परिसिजन-ग्राउंड हेलिकल गीअर्स, प्रीलोडेड बेअरिंग्ज आणि कठोर वाहक वापरून—आमच्या प्री-बॉक्स मॉडेलच्या प्लॅनिंग प्री-बॉक्समध्ये बॅकलॅश प्रभावीपणे कमी करते. आम्ही सामायिक केलेली तांत्रिक वैशिष्ट्ये, मोजमाप पद्धती आणि देखभाल धोरणे तुमच्या अचूकतेच्या आवश्यकता पूर्ण करणारा प्लॅनेटरी गिअरबॉक्स निवडण्यासाठी आणि त्याची देखभाल करण्यासाठी संपूर्ण फ्रेमवर्क प्रदान करतात.

तुमच्या उत्पादन गुणवत्तेशी किंवा थ्रूपुटशी तडजोड होऊ देऊ नका.आजच Raydafon टेक्नॉलॉजी ग्रुप कंपनी लिमिटेडशी संपर्क साधातुमच्या अचूक गीअरिंगच्या गरजांबद्दल सर्वसमावेशक सल्लामसलत करण्यासाठी. तुमचा टॉर्क, वेग आणि अचूकता आवश्यकता प्रदान करा आणि आमचा अभियांत्रिकी कार्यसंघ तपशीलवार कामगिरी प्रक्षेपणासह इष्टतम प्लॅनेटरी गियरबॉक्स मॉडेलची शिफारस करेल. आम्ही सर्व प्लॅनेटरी गिअरबॉक्स युनिट्सवर मोफत नमुना चाचणी, ॲप्लिकेशन इंजिनीअरिंग सपोर्ट आणि ३ वर्षांची वॉरंटी ऑफर करतो.आजच तुमच्या कोटची विनंती करा आणि प्लॅनेटरी गिअरबॉक्समध्ये अपग्रेड करा जे तुमच्या ॲप्लिकेशन्सच्या मागणीनुसार अचूकता प्रदान करते. ट्रस्ट रायडाफोन टेक्नॉलॉजी ग्रुप कं, लिमिटेड अभियांत्रिकी उत्कृष्टतेसाठी.
