स्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा
  • स्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचास्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा
  • स्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचास्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा

स्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा

Raydafon रीच स्टॅकर बूमसाठी मल्टी-स्टेज टेलिस्कोपिक हायड्रॉलिक सिलिंडर बनवते, ज्याचा मानक बोर व्यास 200 mm ते 220 mm, रॉड व्यास 150 mm ते 180 mm, कमाल स्ट्रोक 8000 mm पर्यंत आणि जास्तीत जास्त 30 MPa कार्य दाब. नेस्टेड स्टेज डिझाइन कॉम्पॅक्ट बंद लांबीपासून एक लांब दुर्बिणीसंबंधीचा स्ट्रोक तयार करते आणि सर्वात मोठा टप्पा लिफ्टच्या प्रारंभी सर्वोच्च शक्ती प्रदान करतो - बूमच्या लोड वक्रशी जुळणारे सिलेंडर आउटपुट. स्टेज काउंट, माउंटिंग व्यवस्था आणि पोर्ट पोझिशन्ससह मूळ रेखांकनासाठी OEM फिटमेंट म्हणून किंवा बदली युनिट म्हणून पुरवठा केला जातो. निंगबो, चीनमधील रायडाफॉनच्या स्वतःच्या कारखान्यात सील किट आणि सुटे घटक स्वतंत्रपणे उपलब्ध असलेल्या उत्पादनात. कोटेशनसाठी मशीनचे मॉडेल, बोर आणि रॉडचा व्यास, आवश्यक स्ट्रोक, कामाचा दाब आणि माउंटिंग प्रकार 24 तासांच्या आत पाठवा.

रीच स्टॅकर टेलिस्कोपिक सिलेंडर — बोअर २००–२२० मिमी, स्ट्रोक ८००० मिमी पर्यंत

कंटेनर रीच स्टॅकर्सच्या बूमसाठी मल्टी-स्टेज टेलिस्कोपिक हायड्रोलिक सिलेंडर. पाच किंवा अधिक विस्तारित टप्पे एक लहान बंद लांबीचे दीर्घ कार्यरत स्ट्रोकमध्ये रूपांतरित करतात, त्यामुळे स्प्रेडरला लांब, जड सिंगल-स्टेज सिलेंडरशिवाय उंचीवर आणि पोहोचण्याच्या ठिकाणी अचूकपणे ठेवता येते. निंगबो, चीनमध्ये Raydafon द्वारे उत्पादित आणि OEM फिटमेंट म्हणून किंवा रेखांकनासाठी बदली युनिट म्हणून पुरवले जाते.

  • 200-220 मिमीबोर व्यास
  • 150-180 मिमीरॉड व्यास
  • ≤ 8000 मिमीजास्तीत जास्त स्ट्रोक
  • 30 एमपीएजास्तीत जास्त कामाचा दबाव
  • दुर्बिणीसंबंधीमल्टी-स्टेज बूम ड्राइव्ह

रीच स्टॅकर टेलिस्कोपिक सिलिंडर उत्पादक - बोर 200-220 मिमी, स्ट्रोक ते 8000 मिमी

हा सिलिंडर रीच स्टॅकर बूमसाठी रेखीय ड्राइव्ह आहे: हायड्रॉलिक प्रेशर प्रथम सर्वात मोठ्या टप्प्यात प्रवेश करतो आणि प्रत्येक सलग टप्पा एका संक्षिप्त बंद लांबीपासून लांब, नियंत्रित स्ट्रोक देण्यासाठी क्रमाने विस्तारतो. ती टेलिस्कोपिंग क्रिया म्हणजे बूम वाढवता येते, वाढवता येते आणि स्प्रेडर कंटेनरवर ठेवला जातो - हे ऑपरेशन जे प्रत्येक शिफ्टमध्ये टर्मिनल किती कंटेनर हलवते हे ठरवते.

Raydafon या सिलिंडरची निर्मिती निंगबो, चीनमधील स्वतःच्या कारखान्यात OEM आणि आफ्टरमार्केट पुरवठ्यासाठी करते. मानक बोर व्यास 200 मिमी ते 220 मिमी रॉड व्यास 150 मिमी ते 180 मिमी, जास्तीत जास्त स्ट्रोक 8000 मिमी पर्यंत आणि जास्तीत जास्त 30 एमपीए पर्यंत कार्यरत दबाव आहे. तुमचे मशीन भिन्न स्टेज संयोजन किंवा माउंटिंग व्यवस्था वापरत असल्यास, मूळ रेखाचित्र किंवा मशीन मॉडेल पाठवा आणि आम्ही ते जुळवू. त्याच कारखान्यातील संबंधित हायड्रॉलिक सिलिंडरमध्ये विस्तृत समाविष्ट आहेटेलिस्कोपिक हायड्रॉलिक सिलेंडरश्रेणी आणि दमोबाइल क्रेन हायड्रोलिक सिलेंडरकुटुंब

तांत्रिक तपशील

  • उत्पादनाचे नावस्टेकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा
  • कार्यबूमची रेखीय दुर्बिणीसंबंधी हालचाल
  • बोर व्यास200 मिमी - 220 मिमी
  • रॉड व्यास150 मिमी - 180 मिमी
  • जास्तीत जास्त स्ट्रोक≤ 8000 मिमी (दूरदर्शक विस्तार लांबी)
  • जास्तीत जास्त दबाव30 एमपीए कामकाजाचा दबाव
  • अर्जस्टॅकरपर्यंत पोहोचा
  • आरोहितमशीन ड्रॉइंगसाठी - पिन, फ्लँज किंवा क्लीव्हिस व्यवस्था
  • सानुकूलनस्टेज काउंट, स्ट्रोक, बोअर, रॉड, माउंटिंग आणि पोर्ट पोझिशन

मानक पोहोच स्टॅकर टेलिस्कोपिक सिलेंडरसाठी तपशील पत्रक.

आयटम तपशील
उत्पादनाचे नाव स्टॅकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा
वैशिष्ट्ये बूमची रेषीय दुर्बिणीसंबंधी हालचाल जाणवते
बोर व्यास 200 मिमी - 220 मिमी
रॉड व्यास 150 मिमी - 180 मिमी; कमाल स्ट्रोक ≤ 8000 मिमी
दाब कमाल 30 एमपीए
अर्ज स्टॅकरपर्यंत पोहोचा

कृपया स्ट्रोक आणि दबाव लक्षात घ्या:8000 मिमी आकृती म्हणजे सिलेंडरचा टेलिस्कोपिक स्ट्रोक, मशीनची लिफ्टची उंची नाही — एकूण उचलण्याची उंची तुमच्या विशिष्ट पोहोच स्टॅकरच्या बूम भूमितीवर अवलंबून असते. 30 MPa आकृती सिलिंडरचे कमाल कामकाजाचा दाब आहे; तुमच्या मशीनच्या हायड्रॉलिक सिस्टीमच्या रेट केलेल्या दाबाची पुष्टी करा जेणेकरून सिलिंडर प्रत्यक्षात सेवेमध्ये दिसेल त्या दाबाविरुद्ध निवडला जाईल.

रीच स्टॅकरवर टेलिस्कोपिक सिलेंडर कसे कार्य करते

दुर्बिणीसंबंधीचा सिलेंडर सिंगल-स्टेज सिलेंडरपेक्षा एका महत्त्वाच्या मार्गाने वेगळा असतो: एक पिस्टन आणि एका रॉडऐवजी, तो क्रमाने विस्तारलेल्या नेस्टेड टप्प्यांची मालिका वापरतो. सर्वात मोठ्या स्टेजमध्ये सर्वात जास्त प्रभावी क्षेत्र असते आणि त्यामुळे सर्वात जास्त शक्ती निर्माण होते, त्यामुळे लिफ्टचा सर्वात जड भाग — भार दूर करणे आणि वरच्या दिशेने बूम सुरू करणे — स्टेजद्वारे सर्वात यांत्रिक फायद्यासह हाताळले जाते. जसजसे टप्पे वाढतात तसतसे, प्रभावी क्षेत्र कमी होते आणि प्रवास वाढत असताना शक्ती कमी होते, जे बूमचा लोड क्षण जसजसा वाढतो त्याप्रमाणे बदलतो.

ती व्यवस्था पॅकेजिंगची समस्या देखील सोडवते. 8-मीटर स्ट्रोकसह सिंगल-स्टेज सिलिंडरला त्याच्या स्ट्रोकच्या जवळ जाण्यासाठी बंद लांबीची आवश्यकता असते, जी कधीही बूमच्या बाजूने बसणार नाही. नेस्टेड टप्पे बंद लांबीच्या काही अंशातून समान स्ट्रोक देतात, म्हणूनच पोहोच स्टॅकर्स, मोबाइल क्रेन आणि टिप्पर ट्रेलर्स हे सर्व लांब सिंगल-स्टेज सिलिंडरऐवजी टेलिस्कोपिक सिलिंडर वापरतात.

या ऍप्लिकेशनमध्ये दोन डिझाइन तपशील सेवा आयुष्य ठरवतात. पहिले सीलिंग आहे: प्रत्येक स्टेजमध्ये स्वतःचा सील सेट आणि मार्गदर्शक असतो आणि स्टेज-टू-स्टेज फिटमध्ये संरेखन असणे आवश्यक आहे जेणेकरून सील बाजूला लोड होणार नाहीत. दुसरी पृष्ठभागाची स्थिती आहे: उघडलेली रॉड आणि स्टेज पृष्ठभाग हे सीलच्या विरूद्ध चालतात, त्यामुळे काजळी किंवा वाकलेल्या अवस्थेतून स्कोअर केल्याने थेट गळती होते. जेव्हा एखादे मशीन बंदरात लांब शिफ्ट चालते तेव्हा सिलिंडर प्रमाणेच योग्य गाळण्याची प्रक्रिया आणि वायपर सीलची नियमित तपासणी महत्त्वाची असते.

उत्पादन तपशील

आम्ही तयार केलेल्या रीच स्टॅकर टेलिस्कोपिक सिलेंडरची छायाचित्रे — स्टेज व्यवस्था, रॉड पृष्ठभाग आणि माउंटिंग इंटरफेस.

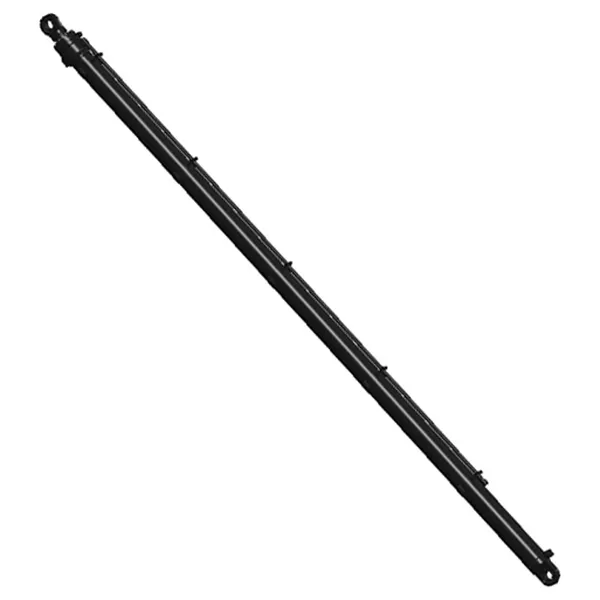

Reach stacker telescopic cylinder showing nested stages and rod surface
स्टेकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा — नेस्टेड स्टेज, रॉड पृष्ठभाग आणि माउंटिंग इंटरफेस.

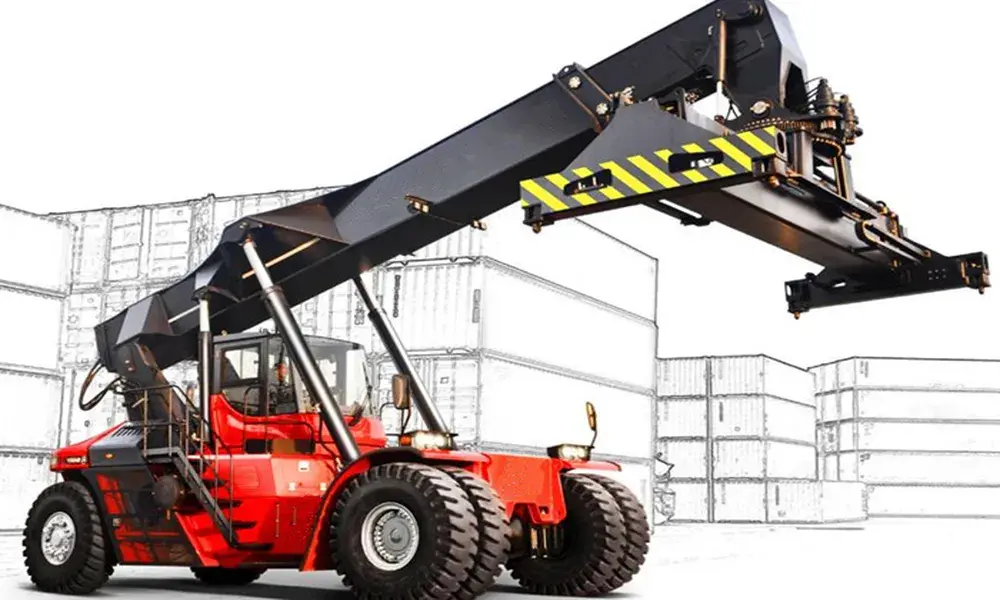

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
पोहोच स्टॅकर बूम ऍप्लिकेशन्ससाठी मल्टी-स्टेज टेलिस्कोपिक हायड्रोलिक सिलेंडर.

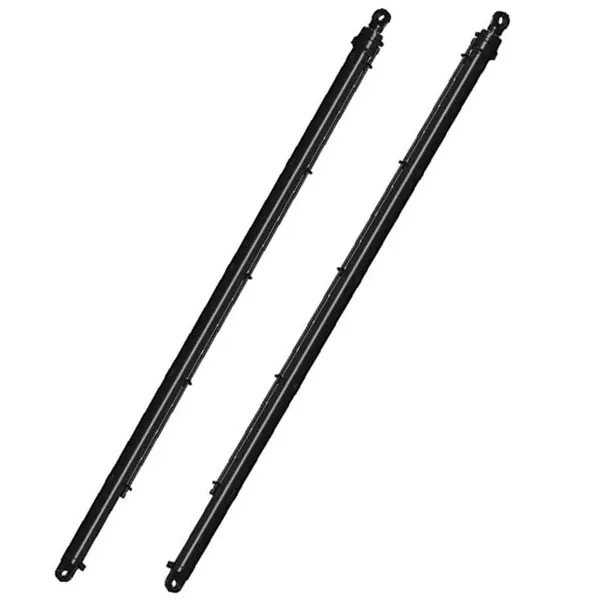

Reach stacker telescopic cylinder before packing and shipment
असेंबल केलेले सिलेंडर तपासले आणि शिपमेंटसाठी तयार केले.
Reach stacker telescopic cylinder stage detail and seal arrangement
टेलिस्कोपिक सिलेंडरची स्टेज तपशील आणि सील व्यवस्था.

उत्पादन फायदे

  • एक लहान बंद लांबी पासून लांब पोहोचमागे घेतलेल्या सिलिंडरला बूमच्या बाजूने कॉम्पॅक्ट ठेवताना मल्टी-स्टेज बांधकाम 8000 मिमी पर्यंत स्ट्रोक देते, त्यामुळे मशीन स्प्रेडरला लांब, जड सिंगल-स्टेज सिलिंडर न घेता उंचीवर आणि अंतरावर ठेवू शकते.
  • जिथे लिफ्टची गरज आहे तिथे सक्ती करासर्वात मोठा टप्पा लिफ्टच्या सुरूवातीस सर्वोच्च शक्ती प्रदान करतो, जेव्हा बूमवरील लोड क्षण सर्वात जास्त असतो आणि लहान टप्पे प्रवास प्रदान करतात. ते सिलेंडर आउटपुटशी मशीनच्या वास्तविक लोड वक्रशी जुळते.
  • हेवी कंटेनर ड्युटीसाठी बांधलेसिलिंडर उच्च-गुणवत्तेच्या विशेष स्टीलपासून तयार केले गेले आहे आणि पोर्ट ऑपरेशन्सच्या सतत कार्यरत चक्रांसाठी डिझाइन केले आहे, ज्यामध्ये सीलिंग व्यवस्था अधूनमधून वापरण्याऐवजी लोड अंतर्गत लांब शिफ्टसाठी निर्दिष्ट केली आहे.
  • कारखाना-थेट पुरवठासिलिंडर Raydafon च्या स्वतःच्या कारखान्यात तयार केला जातो आणि एकत्र केला जातो, त्यामुळे तुमच्या आणि उत्पादनामध्ये कोणतेही व्यापार मार्जिन नाही आणि मशीनच्या आयुष्यासाठी ड्रॉइंग, सील आणि सुटे भाग उपलब्ध राहतात.
  • तुमच्या मशीनच्या रेखांकनावर बनवलेबोर, रॉड, स्ट्रोक, स्टेज काउंट, माउंटिंग व्यवस्था आणि पोर्ट पोझिशन्स मूळ ड्रॉईंगमध्ये तयार केले जाऊ शकतात, जे बदली युनिट्ससाठी महत्त्वाचे आहेत जेथे माउंटिंग इंटरफेस विद्यमान बूमशी जुळला पाहिजे.
  • लोडिंग आणि अनलोडिंग सायकल कमी करतेस्प्रेडरची अचूक, पुनरावृत्ती करता येण्याजोग्या पोझिशनिंगमुळे कंटेनर घाटातून किंवा डेकमधून उचलला जाऊ शकतो आणि कमी हालचालींमध्ये खाली बसू शकतो, प्रत्येक जहाज बर्थवर घालवणारा वेळ आणि टर्मिनलवर रस्त्यावरील वाहनांसाठी प्रतीक्षा वेळ कमी करतो.

थकवा लाइफ, सील लाइफ आणि जास्तीत जास्त फोर्स बोअर, प्रेशर, ड्युटी सायकल आणि मशीनच्या हायड्रॉलिक सर्किटमध्ये दूषिततेचे नियंत्रण किती चांगले आहे यावर अवलंबून असते. आम्हाला मशीनचे मॉडेल, कामाचा दाब आणि आवश्यक स्ट्रोक द्या आणि आम्ही ते प्रत्यक्षात दिसणाऱ्या लोडच्या विरूद्ध सिलेंडर कॉन्फिगरेशनची पुष्टी करू.

अर्ज

प्राथमिक ऍप्लिकेशन म्हणजे कंटेनर रीच स्टॅकरचा बूम, परंतु मोबाइल मशीनमध्ये लहान माउंटिंग लांबीपासून लांब स्ट्रोक तयार करायचा असेल तेव्हा त्याच टेलिस्कोपिक सिलेंडरचा प्रकार वापरला जातो.

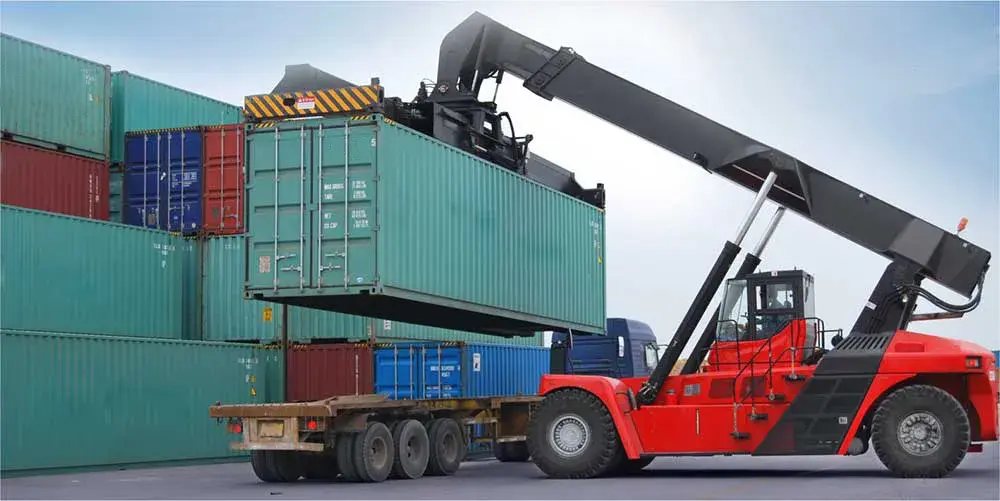

Reach stacker telescopic cylinder installed on a container handling machine boom
कंटेनर हाताळणी मशीनवर सेवेत असलेल्या स्टेकर टेलिस्कोपिक सिलेंडरपर्यंत पोहोचा.

पोर्ट आणि कंटेनर टर्मिनल

बूम लिफ्ट आणि पोहोच स्टॅकर्सवरील विस्तार सतत शिफ्ट ऑपरेशन अंतर्गत क्वे, यार्ड आणि रस्त्यावरील वाहनांदरम्यान कंटेनर हलवतात.

लॉजिस्टिक यार्ड आणि गोदामे

दाट स्टॅकिंग हाताळणारी यंत्रे जेथे स्प्रेडर चेसिसची पुनर्स्थित न करता उंची आणि अंतरावर अचूकपणे स्थित असणे आवश्यक आहे.

वाहतूक आणि मालवाहतूक स्टेशन

उच्च-उलाढाल ऑपरेशन्स जेथे लोडिंग आणि अनलोडिंग चक्र दिवसभर पुनरावृत्ती होते आणि सिलेंडरची विश्वासार्हता थेट थ्रुपुट निर्धारित करते.

मोबाईल क्रेन

टेलिस्कोपिक बूम एक्स्टेंशन, जेथे समान स्टेज तत्त्व वाहतूक करण्यायोग्य बंद लांबीपासून लांब पोहोच निर्माण करते.

टिपर आणि ट्रेलर उपकरणे

टिपिंग बॉडी आणि प्लॅटफॉर्म वाढवण्यासाठी मल्टी-स्टेज लिफ्टिंग सिलिंडर, जेथे स्ट्रोक उपलब्ध माउंटिंग स्पेसच्या तुलनेत लांब आहे.

बदली आणि रीट्रोफिट

विद्यमान रीच स्टॅकरवर जीर्ण किंवा खराब झालेले बूम सिलेंडर थेट बदलणे, मूळ रेखांकन किंवा मोजलेल्या नमुन्याच्या विरूद्ध उत्पादित.

खरेदीदार FAQ

  • हे स्टेकर टेलिस्कोपिक सिलेंडर कव्हरपर्यंत कोणत्या बोअर, स्ट्रोक आणि दाबाने पोहोचते?मानक बोर व्यास 200 मिमी ते 220 मिमी, रॉड व्यास 150 मिमी ते 180 मिमी, जास्तीत जास्त स्ट्रोक 8000 मिमी पर्यंत आणि कमाल कामकाजाचा दाब 30 एमपीए आहे. एकूणच उचलण्याची उंची तुमच्या मशीनच्या बूम भूमितीवर अवलंबून असते, एकट्या स्ट्रोकवर नाही, म्हणून निर्दिष्ट करताना दोन्हीची पुष्टी करा.
  • हा सिलेंडर OEM भाग आहे की बदली?हे Raydafon द्वारे स्वतःच्या कारखान्यात उत्पादित केले जाते आणि मशीन बिल्डर्ससाठी OEM फिटमेंट म्हणून किंवा आधीच सेवेत असलेल्या मशीनसाठी बदली युनिट म्हणून पुरवले जाऊ शकते. बदलण्यासाठी, मूळ रेखाचित्र, मशीन मॉडेल किंवा अयशस्वी सिलेंडरचे मोजलेले परिमाण पाठवा.
  • माउंटिंग माझ्या बूमशी जुळेल हे मला कसे कळेल?पोर्ट पोझिशन्ससह पिन, फ्लँज किंवा क्लीव्हिस व्यवस्था - ड्रॉइंगसाठी माउंटिंग केले जाते. विद्यमान सिलेंडरचे मुख्य परिमाणांसह रेखाचित्र किंवा छायाचित्र पाठवा आणि आम्ही कोट करण्यापूर्वी इंटरफेसची पुष्टी करू.
  • तुम्हाला कोणती माहिती उद्धृत करायची आहे?मशीनचे मॉडेल, बोअर आणि रॉडचा व्यास, आवश्यक स्ट्रोक, कामाचा दाब, स्टेज काउंट जर ते मल्टी-स्टेज डिझाइन असेल तर, माउंटिंग प्रकार आणि प्रमाण. यापैकी जेवढे आम्हाला चौकशीत प्राप्त होईल तितक्या वेगाने आम्ही डिझाइन आणि किंमतीची पुष्टी करू शकतो.
  • टेलिस्कोपिक सिलेंडरच्या सेवा आयुष्यावर काय परिणाम होतो?हायड्रॉलिक तेलाची स्वच्छता, वाइपर सीलची स्थिती आणि वैयक्तिक टप्प्यांचे संरेखन हे मुख्य घटक आहेत. दूषित होणे किंवा स्कोअर केलेल्या स्टेजच्या पृष्ठभागामुळे सीलचे नुकसान होते आणि गळती होते, म्हणून गाळण्याची प्रक्रिया आणि नियमित तपासणी सिलेंडरच्या वैशिष्ट्यांइतकीच महत्त्वाची असते.
  • लीड टाइम काय आहे आणि स्पेअर सील पुरवले जाऊ शकतात?सिलेंडर सध्याच्या रेखांकनाशी जुळतो किंवा नवीन कॉन्फिगरेशन आवश्यक आहे यावर लीड टाइम अवलंबून असतो आणि सामान्यत: चौकशी प्राप्त झाल्यापासून 24 तासांच्या आत कोटेशनसह पुष्टी केली जाते. सील किट आणि बदलण्याचे घटक स्वतंत्रपणे पुरवले जाऊ शकतात जेणेकरून सील अयशस्वी झाल्यानंतर मशीन पुन्हा सेवेत येऊ शकते.

संबंधित उत्पादने आणि पुढील वाचन

रीच स्टॅकर टेलिस्कोपिक सिलेंडर कोटेशनची विनंती करा

मशीनचे मॉडेल, बोर आणि रॉडचा व्यास, आवश्यक स्ट्रोक, कामाचा दाब, माउंटिंग प्रकार आणि प्रमाण — किंवा मूळ रेखाचित्र पाठवा. आम्ही तुमच्या बूमच्या विरूद्ध कॉन्फिगरेशनची पुष्टी करतो आणि 24 तासांच्या आत किंमत आणि लीड टाइमसह उत्तर देतो.

आता चौकशी पाठवा

* 8000 मिमी आकृती सिलेंडर स्ट्रोक आहे, मशीन लिफ्टची उंची नाही. ऑर्डर देण्यापूर्वी कृपया तुमच्या हायड्रॉलिक सिस्टीमचे रेट केलेले कामकाजाचा दाब आणि माउंटिंग आयामांची पुष्टी करा.
