डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट
  • डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्टडिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट
  • डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्टडिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट

डिस्क मॉवर 1340 साठी स्लिप क्लच पीटीओ शाफ्ट

डिस्क मॉवर 1340 / हेस्टन 1340 आणि 1345 साठी घाऊक बदली स्लिप क्लच PTO शाफ्ट. 55N डबल सीव्ही असेंबली ट्रॅक्टरच्या बाजूला 80-डिग्री सीव्ही जॉइंट आणि डिस्कबाईन बाजूला 50-डिग्री सीव्ही जॉइंट बदलते. ट्रॅक्टर कनेक्शन सामान्यत: 1.375-21 असते; अंमलबजावणी कनेक्शन 1.50" राउंड क्लॅम्प आहे; बांधकाम 1-3/8" 6-स्प्लाइन एंड वापरते. डबल-प्लेट फ्रिक्शन क्लच 2,800 N·m स्लिप टॉर्कवर सेट केला जातो आणि ओव्हरलोड झाल्यानंतर पुन्हा गुंततो. भाग क्रमांक 14656849, 82-14656849 आणि 83-14656849 पूर्ण असेंबली, अर्धा आणि ट्रॅक्टर अर्धा लागू करण्यासाठी सूचीबद्ध आहेत. सुसंगततेमध्ये Hesston 1340/1345, CaseIH 8312 निवडा, Massey Ferguson PTD 12 आणि New Idea 5512 यांचा समावेश होतो. भाग क्रमांक आणि कनेक्शन आकाराची पुष्टी झाल्यानंतर प्रति ऑर्डर MOQ, कस्टमायझेशन आणि लीड टाइम उद्धृत केला जातो.

घाऊक OEM बदली · डिस्क मॉवर ड्राइव्हलाइन

डिस्क मॉवर 1340 साठी घाऊक स्लिप क्लच PTO शाफ्ट - हेस्टन 1340/1345 आणि सुसंगत डिस्क मॉवरसाठी तपशील, MOQ, कस्टमायझेशन आणि लीड टाइम

डिस्क मॉवर 1340 आणि हेस्टन 1340/1345 ग्रुपसाठी हे रिप्लेसमेंट स्लिप क्लच पीटीओ शाफ्ट आहे. पान बांधले आहे शाफ्ट बसते की नाही हे ठरवणाऱ्या तीन तपासण्यांभोवती: प्रत्येक बाजूला सीव्ही जॉइंट अँगल, ट्रॅक्टर आणि कनेक्शन आकार आणि स्लिप टॉर्क जो डिस्कबाईन गिअरबॉक्सचे संरक्षण करतो. पूर्ण साठी भाग क्रमांक असेंब्ली, इम्प्लिमेंटचा अर्धा भाग आणि ट्रॅक्टरचा अर्धा भाग खाली सूचीबद्ध केला आहे जेणेकरुन तुम्ही आधी अस्तित्वात असलेल्या युनिटशी जुळवू शकता कोटेशनची विनंती करत आहे.

घाऊक कोटेशनप्रति ऑर्डर
MOQप्रति ऑर्डर उद्धृत
सानुकूलनरेखांकन-आधारित
आघाडी वेळप्रति ऑर्डर उद्धृत

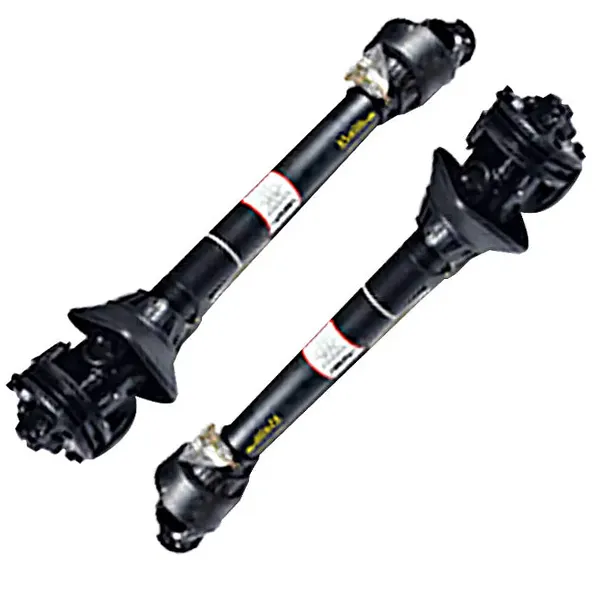

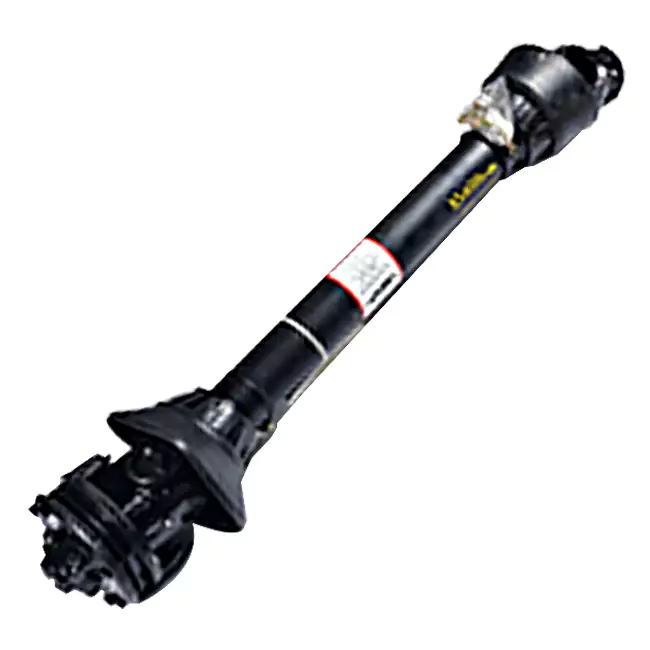

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
स्लिप क्लचसह 55N डबल सीव्ही असेंब्ली पूर्ण करा — ट्रॅक्टर साइड 80-डिग्री सीव्ही, डिस्कबाईन साइड 50-डिग्री सीव्ही.

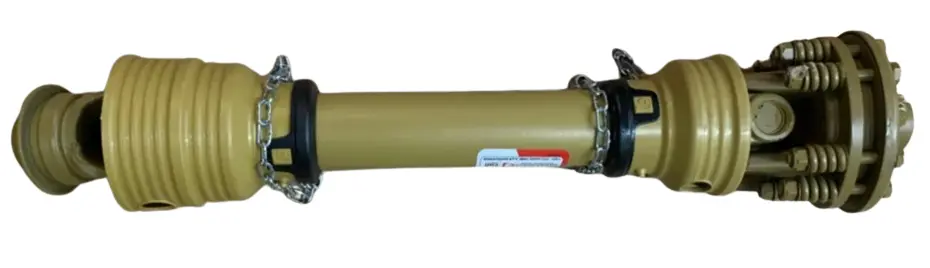

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
क्लच आणि योक तपशील — डबल-प्लेट घर्षण क्लच आणि 1-3/8 इंच 6-स्प्लाइन एंड.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV संयुक्त कोन संदर्भ - 80-डिग्री ट्रॅक्टर साइड आणि 50-डिग्री डिस्कबाईन साइड.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
स्फोट झालेले भाग दृश्य — क्रॉस किट, ट्यूब योक्स, स्लिप क्लच असेंबली आणि सुरक्षा कवच.
  • हेस्टन1340 / 1345
  • केसआयएच8312 निवडा
  • मॅसी फर्ग्युसनPTD 12
  • नवीन कल्पना 5512
  • 55Nदुहेरी सीव्ही
  • 2,800 N·mस्लिप टॉर्क

ड्राइव्हलाइन आणि क्लच

मूळ उपकरणे संदर्भ
55N
ट्रॅक्टर-साइड CV कोन
80 अंश
डिस्कबाइन-साइड CV कोन
50 अंश
इनपुट शाफ्ट
सामान्यतः 1.50" फेरी
ट्रॅक्टर/अंमलबजावणी संपते
1-3/8" 6-स्प्लाइन
14656849 मध्ये ट्रॅक्टर कनेक्शन
१.३७५-२१
कनेक्शन लागू करा
1.5" आरडी क्लॅम्प
स्लिप क्लच प्रकार
डबल-प्लेट घर्षण
स्लिप टॉर्क
2,800 N·m
ओव्हरलोडवर पॉवर कट ऑफ
0.3 सेकंदात
स्लिप नंतर स्वत: ची रीसेट
30 सेकंदात

बांधकाम आणि संरक्षण

शाफ्ट साहित्य
40Cr मिश्र धातु स्टील
पृष्ठभाग उपचार
डॅक्रोमेट अँटी-रस्ट
मीठ स्प्रे प्रतिकार
1,000 तासांपेक्षा जास्त
सील व्यवस्था
थ्री-लिप स्केलेटन ऑइल सील + मॅग्नेटिक चिप रिमूव्हल रिंग
धूळ संरक्षण
पूर्णपणे बंद धूळ कव्हर
दूषित संदर्भ
वाळू, धूळ आणि दव मध्ये 500 तासांनंतर ISO 4406 18/16
ब्लेड गती संदर्भ
1,800–2,200 rpm
ओलसर
हायड्रॉलिक डॅम्पिंग + स्प्रिंग प्रीलोड
परिधान संकेत
व्हिज्युअल वेअर इंडिकेटर रिंग
इंधन वापर संदर्भ
पुरवलेल्या सामग्रीमध्ये 12% कपात

भाग क्रमांक तक्ता — पूर्ण असेंब्ली आणि अर्धे भाग

55N दुहेरी सीव्ही असेंब्ली आणि हाफ-शाफ्ट भाग क्रमांक
भाग क्रमांक ट्रॅक्टर अंमलात आणा वर्णन
14656849 १.३७५-२१ 1.5" आरडी क्लॅम्प 55N 80x50 डबल CV
८२-१४६५६८४९ काहीही नाही 1.5" आरडी क्लॅम्प 55N 50 अंश CV अर्धा (अंमलबजावणी)
८३-१४६५६८४९ १.३७५-२१ काहीही नाही 55N 80 अंश CV अर्धा (ट्रॅक्टर)

पूर्ण असेंब्ली हे दोन्ही भाग बदलले जात असताना ऑर्डर करण्यासाठी भाग क्रमांक आहे. जर फक्त ट्रॅक्टर अर्धा किंवा उपकरणाचा अर्धा भाग थकलेला आहे, अर्ध-शाफ्ट क्रमांक जुळण्यासाठी आहे. दोन भाग स्वतंत्रपणे सूचीबद्ध आहेत कारण ट्रॅक्टरची बाजू आणि डिस्कबाईन बाजू यांच्यामध्ये CV कोन वेगळा असतो. इतर डिस्क मॉवर अनुप्रयोगांसाठी, पहाडिस्कबाइनसाठी पीटीओ शाफ्टश्रेणी

उत्पादनाचे भाग — सेवा बदलण्यासाठी संदर्भ क्रमांक

संदर्भ क्रमांक आणि भाग-क्रमांक स्तंभानुसार सेवा भाग
संदर्भ नाही. भागाचे नाव 147129 147134 147248
1 क्रॉस किट 170015 170020 170020
2 रोल पिन 170120 170120 170120
3 स्त्री ट्यूब एंड योक 151050 151070 151070
4 आतील ट्यूब 151090 151092 151092
5 स्लिप क्लच असेंब्ली — — —
6 नर ट्यूब एंड योक 151045 151065 151065
7 बाह्य ट्यूब 151091 151093 151093
8 ट्रॅक्टर एंड योक 151035 151055 151055
9 द्रुत डिस्कनेक्ट पिन 170110 170110 170110
10 सुरक्षा कवच 124310 124315 124315
10 सेफ्टी शील्ड युरोकार्डन 124311 124316 124316

भाग सारणी वैयक्तिक घटकांच्या सेवा बदलण्यासाठी आहे. संपूर्ण बदली शाफ्ट ऑर्डर करताना, मागील सारणीतील असेंबली भाग क्रमांक वापरा. व्यापकपीटीओ शाफ्ट श्रेणीइतर कृषी ड्राइव्हलाइनची सूची देते श्रेणी

क्लच वर्तन — 2,800 N·m सेटिंग कशाचे संरक्षण करते

सामान्य mowing दरम्यान

क्लच स्थिती
गुंतलेले
टॉर्क प्रसारित
2,800 N·m पर्यंत
ब्लेड गती संदर्भ
1,800–2,200 rpm
ओलसर
हायड्रोलिक + स्प्रिंग प्रीलोड

डिस्क मॉवर सामान्यपणे कापत असताना डबल-प्लेट घर्षण क्लच गुंतलेला असतो. हायड्रॉलिक डॅम्पिंग आणि स्प्रिंग प्रीलोड व्यवस्थेचा उद्देश उतारावर चढ-उतार होत असताना ब्लेडचा वेग स्थिर ठेवण्यासाठी आहे जमीन

जेव्हा मॉवर दगड किंवा मुळावर आदळते

क्लच स्थिती
सरकते
पॉवर कट ऑफ
0.3 सेकंदात
रीसेट करा
30 सेकंदात सेल्फ-रीसेट करणे
चेक परिधान करा
व्हिज्युअल वेअर इंडिकेटर रिंग

स्लिप क्लच हा डिस्कबाईन गिअरबॉक्सऐवजी शॉक घेणारा भाग आहे. स्व-पुनर्स्थापना वसंत अडथळा दूर झाल्यानंतर सिस्टम ट्रान्समिशन पुनर्संचयित करते आणि परिधान सूचक रिंग दृश्यमान संदर्भ देते जेव्हा क्लच प्लेट्सकडे लक्ष देणे आवश्यक असते.

2,800 N·m स्लिप टॉर्क ही पुरवलेल्या उत्पादन सामग्रीमध्ये नमूद केलेली आकृती आहे. च्या विरुद्ध सेटिंगची पुष्टी करा ऑर्डर करण्यापूर्वी डिस्क मॉवर मॉडेल आणि ट्रॅक्टर पीटीओ. जुळणाऱ्या अंमलबजावणीच्या ड्राइव्हलाइनसाठी, पहान्यू हॉलंड डिस्कबाइनसाठी पीटीओ शाफ्टडिस्कबाइन-साइड कॉन्फिगरेशनसाठी क्रॉस-संदर्भ म्हणून पृष्ठ.

आपण कोटेशनची विनंती करण्यापूर्वी

  1. मॉवर मॉडेल आणि विद्यमान भाग क्रमांकाची पुष्टी करा

    डिस्क मॉवर 1340, हेस्टन 1340/1345, सिलेक्ट CaseIH 8312, Massey Ferguson PTD 12 आणि New Idea 5512 हे पुरवलेल्या साहित्यातील सुसंगतता संदर्भ आहेत. विद्यमान शाफ्ट भाग क्रमांक बदलण्याची पुष्टी करण्याचा सर्वात वेगवान मार्ग आहे.

  2. ट्रॅक्टर PTO स्प्लाइनची पुष्टी करा

    संपूर्ण असेंबली 14656849 1.375-21 ट्रॅक्टर कनेक्शनसह सूचीबद्ध आहे. ट्रॅक्टर वेगळ्या PTO स्टबचा वापर करत असल्यास, 83-14656849 किंवा समतुल्य वापरून ट्रॅक्टर अर्धा स्वतंत्रपणे पुष्टी करा.

  3. अंमलबजावणी कनेक्शनची पुष्टी करा

    पूर्ण असेंब्लीमध्ये आणि अंमलबजावणीच्या अर्ध्या 82-14656849 मध्ये अंमलबजावणीची बाजू 1.5" RD क्लॅम्प म्हणून सूचीबद्ध आहे. जर डिस्कबाईन इनपुट भिन्न क्लॅम्प किंवा योक वापरत असेल, तर ऑर्डर करण्यापूर्वी अंमलबजावणीची अर्धी पुष्टी करा.

  4. स्लिप टॉर्क आणि क्लच स्थितीची पुष्टी करा

    पुरवलेल्या सामग्रीमध्ये क्लच 2,800 N·m वर सेट केला आहे. विद्यमान क्लच समायोजित केले असल्यास किंवा मॉवर भिन्न गिअरबॉक्स चालविल्यास, बदली कोट करण्यापूर्वी मॉवर मॅन्युअलच्या विरूद्ध स्लिप सेटिंगची पुष्टी करा.

MOQ, कस्टमायझेशन आणि लीड टाइम प्रति ऑर्डर उद्धृत केले जातात कारण ते ऑर्डर पूर्ण करण्यासाठी आहे की नाही यावर अवलंबून असतात असेंबली किंवा हाफ-शाफ्ट, आणि कनेक्शनचे आकार मानक भाग क्रमांकांशी जुळतात की नाही. या पृष्ठावर काहीही नाही एका निश्चित MOQ किंवा लीड टाइमला वचनबद्ध करते जे भिन्न कॉन्फिगरेशनसाठी धारण करणार नाही. संबंधित ड्राइव्हलाइनसाठी श्रेणी, पहाफीड मिक्सरसाठी पीटीओ शाफ्टश्रेणी

मॉवर मॉडेल आणि विद्यमान भाग क्रमांक पाठवा

डिस्क मॉवर मॉडेल, विद्यमान शाफ्ट भाग क्रमांक आणि ट्रॅक्टर PTO स्प्लाइन पाठवा. आम्ही याची पुष्टी करू पूर्ण असेंब्ली 14656849, इम्प्लिमेंट अर्धा 82-14656849 किंवा ट्रॅक्टर अर्धा 83-14656849 बरोबर आहे जुळवा, आणि त्या कॉन्फिगरेशनसाठी MOQ आणि लीड टाइमसह कोटेशन जारी करा.
