हेलिकल गियर्स क्रॉस केले

Raydafon ही चीन-आधारित OEM उत्पादक आणि अचूक उपकरणे, वैद्यकीय उपकरणे, ऑटोमोटिव्ह सहाय्यक ड्राइव्हस्, स्मार्ट होम उपकरणे आणि औद्योगिक यंत्रसामग्रीसाठी क्रॉस्ड हेलिकल गिअर्सचा पुरवठादार आहे. मानक श्रेणी मॉड्यूल 0.8-4 मिमी, शाफ्ट अँगल 25°-90°, ग्राउंड टूथ पृष्ठभाग, 90% पेक्षा जास्त ट्रान्समिशन कार्यक्षमता कव्हर करते. साहित्य पर्यायांमध्ये उच्च-शक्तीचे मिश्र धातु स्टील, स्टेनलेस स्टील, ॲल्युमिनियम कांस्य, नायलॉन आणि पोशाख-प्रतिरोधक अभियांत्रिकी प्लास्टिक यांचा समावेश आहे. क्रॉस्ड हेलिकल टूथ डिझाइन नॉन-समांतर आणि नॉन-इंटरसेक्टिंग शाफ्ट्स दरम्यान शक्ती प्रसारित करते, लेआउटची जागा वाचवते आणि चालणारा आवाज कमी करते. कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट अँगल, बोर, की-वे, मटेरियल आणि पृष्ठभाग उपचार समर्थित आहेत. नमुना ऑर्डर, मोठ्या प्रमाणात ऑर्डर आणि खाजगी लेबल पॅकेजिंग उपलब्ध आहेत. जलद कोटेशनसाठी रेखाचित्र किंवा नमुना तपशील, आवश्यक साहित्य, प्रमाण आणि गंतव्य पोर्ट पाठवा.
चीन OEM क्रॉस्ड हेलिकल गियर उत्पादक

अचूक उपकरणे आणि औद्योगिक ड्राइव्हमध्ये नॉन-पॅरलल शाफ्ट ट्रान्समिशनसाठी क्रॉस्ड हेलिकल गियर्स उत्पादक

Raydafon ही चीन-आधारित OEM उत्पादक आणि क्रॉस्ड हेलिकल गिअर्सचा पुरवठादार आहे, ज्याला स्क्रू गिअर्स देखील म्हणतात. क्रॉस्ड हेलिकल गीअर्स नॉन-पॅरलल आणि नॉन-इंटरसेक्टिंग शाफ्ट्स दरम्यान पॉवर ट्रान्समिट करतात, ज्यामुळे ते कॉम्पॅक्ट ऑटोमेशन उपकरणे, लॅपटॉप कूलिंग फॅन्स, डेंटल चेअर ॲडजस्टमेंट सिस्टम, ऑटोमोटिव्ह इंजिन ऑक्झिलरी ड्राइव्ह आणि स्मार्ट पडदा ट्रान्समिशन डिव्हाइसेससाठी योग्य बनतात. मानक श्रेणीमध्ये मॉड्यूल 0.8-4 मिमी, शाफ्ट अँगल ॲडजस्टेबल 25°-90°, ग्राउंड टूथ पृष्ठभाग आणि 90% पेक्षा जास्त ट्रान्समिशन कार्यक्षमता समाविष्ट आहे. साहित्य पर्यायांमध्ये उच्च-शक्तीचे मिश्र धातु स्टील, स्टेनलेस स्टील, ॲल्युमिनियम कांस्य, नायलॉन आणि पोशाख-प्रतिरोधक अभियांत्रिकी प्लास्टिक यांचा समावेश आहे. कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट अँगल, बोर, की-वे, मटेरियल आणि पृष्ठभाग उपचार समर्थित आहेत. कोटेशनची विनंती करण्यासाठी तुमचे रेखाचित्र किंवा नमुना तपशील, आवश्यक साहित्य, प्रमाण आणि गंतव्य पोर्ट पाठवा.

0.8-4 मिमीमॉड्यूल श्रेणी
25°-90°शाफ्ट कोन
>90%ट्रान्समिशन कार्यक्षमता
5 साहित्यस्टील · स्टेनलेस · कांस्य · नायलॉन · प्लास्टिक

जेथे सामान्य गीअर्स बसू शकत नाहीत तेथे क्रॉस्ड हेलिकल गीअर्स का वापरले जातात

स्टँडर्ड स्पर गीअर्स, हेलिकल गीअर्स आणि बेव्हल गीअर्स समांतर किंवा एकमेकांना छेदणाऱ्या शाफ्ट्समध्ये शक्ती प्रसारित करतात. जेव्हा मशीन लेआउट दोन शाफ्ट एका समांतर, नॉन-इंटरसेप्टिंग कोनात ठेवते, तेव्हा सामान्य गीअर्स योग्यरित्या जाळी करू शकत नाहीत. क्रॉस्ड हेलिकल गीअर हे हेलिकल टूथ फॉर्म वापरून सोडवतात जे दोन शाफ्ट्सना एका कोनात, विशेषत: 25° आणि 90° दरम्यान शक्ती प्रसारित करण्यास अनुमती देतात.

हे क्रॉस्ड हेलिकल गीअर्स कॉम्पॅक्ट डिझाइनसाठी योग्य बनवते. लॅपटॉप कूलिंग फॅनमध्ये, मोटर शाफ्ट आणि फॅन ब्लेड शाफ्टमधील जागा खूप लहान असते. डेंटल चेअर ऍडजस्टमेंट सिस्टममध्ये, बॅकरेस्ट आणि सीट ड्राइव्ह शाफ्ट वेगवेगळ्या कोनांवर असतात. ऑटोमोटिव्ह इंजिन सहाय्यक ड्राइव्हमध्ये, वॉटर पंप आणि जनरेटर इनपुट शाफ्ट मुख्य ड्राइव्हपासून ऑफसेट केले जातात. क्रॉस्ड हेलिकल गीअर मोठे गिअरबॉक्सेस किंवा बेव्हल गियर सेट न जोडता हे लेआउट हाताळतात.

Raydafon विविध प्रकारच्या सामग्रीमध्ये क्रॉस्ड हेलिकल गीअर्स तयार करते जेणेकरून खरेदीदार लोड, वेग, गंज आणि आवाजाच्या आवश्यकतांशी गियर जुळवू शकतात. संबंधित गियर प्रकारांसाठी, पूर्ण पुनरावलोकन कराअचूक गियरश्रेणी, दहेलिकल गियरपृष्ठ आणि दबेव्हल गियरपृष्ठ

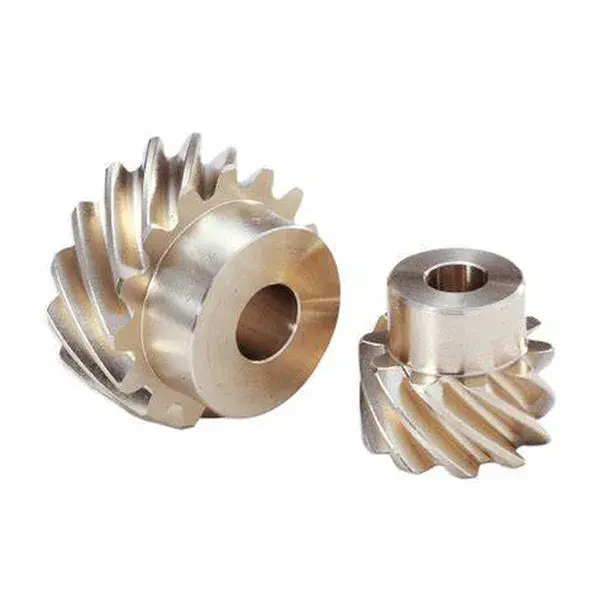

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
नॉन-समांतर शाफ्ट ट्रांसमिशनसाठी हेलिकल गियर्स क्रॉस केले

मानक तपशील श्रेणी आणि साहित्य पर्याय

खालील तक्त्यामध्ये Raydafon क्रॉस्ड हेलिकल गीअर्ससाठी मानक तपशील श्रेणी सूचीबद्ध आहे. तुमच्या उपकरणांना वेगळे मॉड्यूल, टूथ नंबर, शाफ्ट अँगल, बोर किंवा की-वे आवश्यक असल्यास, कस्टम उत्पादनासाठी OEM ड्रॉइंग किंवा भौतिक नमुना पाठवा.

पॅरामीटर मानक श्रेणी सानुकूल पर्याय
मॉड्यूल 0.8-4 मिमी सानुकूल मॉड्यूल उपलब्ध
शाफ्ट कोन 25°-90° सानुकूल कोन उपलब्ध
दात पृष्ठभाग ग्राउंड ग्राइंडिंग, लॅपिंग, फॉस्फेटिंग
ट्रान्समिशन कार्यक्षमता 90% पेक्षा जास्त सामग्री, कोन आणि स्नेहन यावर अवलंबून असते
बोर आणि की-वे की-वेसह मानक बोअर कस्टम बोअर, की-वे, सेट स्क्रू, डी-शेप
पृष्ठभाग उपचार विरोधी गंज तेल ब्लॅक ऑक्साईड, झिंक प्लेटिंग, उष्णता उपचार
साहित्य उच्च-शक्ती मिश्र धातु स्टील स्टेनलेस स्टील, ॲल्युमिनियम कांस्य, नायलॉन, अभियांत्रिकी प्लास्टिक

आपल्या अर्जासाठी सामग्रीची तुलना किंवा शिफारस हवी आहे? लोड, गती, वातावरण आणि प्रतिष्ठापन जागा तपशील पाठवा. Raydafon तुमच्या कामाच्या परिस्थितीशी जुळणारे साहित्य आणि तपशील सुचवेल.

उपलब्ध साहित्य प्रकार

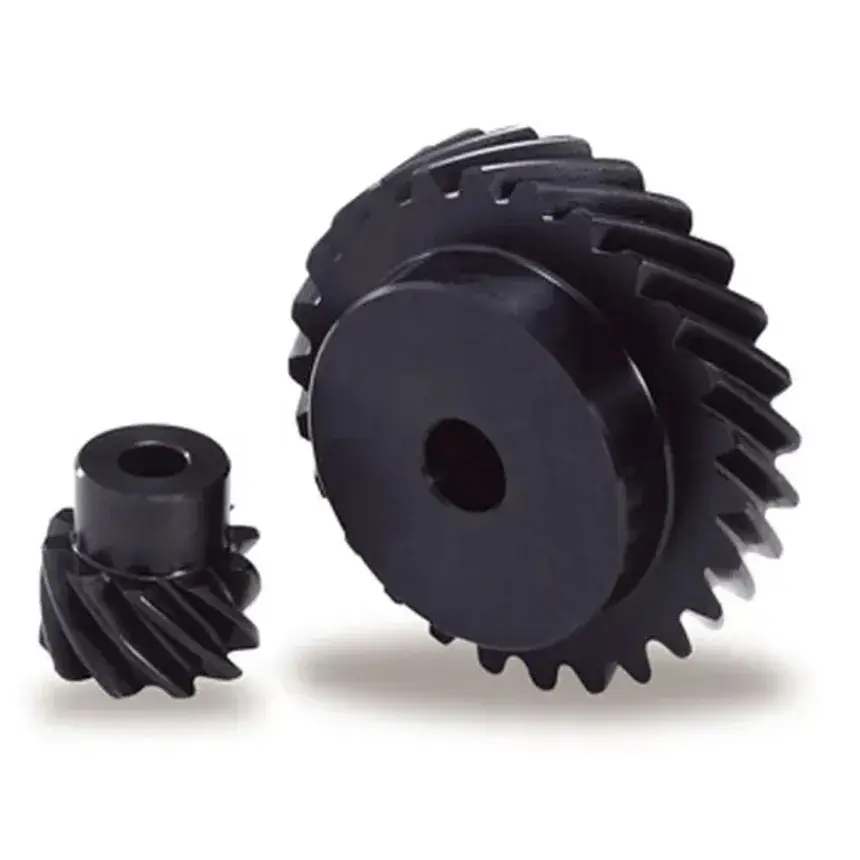

Steel crossed helical gears
स्टील क्रॉस्ड हेलिकल गियर्स

औद्योगिक ड्राइव्ह आणि ऑटोमोटिव्ह सहाय्यक प्रणालींमध्ये जड भार आणि उच्च टॉर्क ऍप्लिकेशनसाठी उच्च-शक्तीचे मिश्र धातु स्टील.

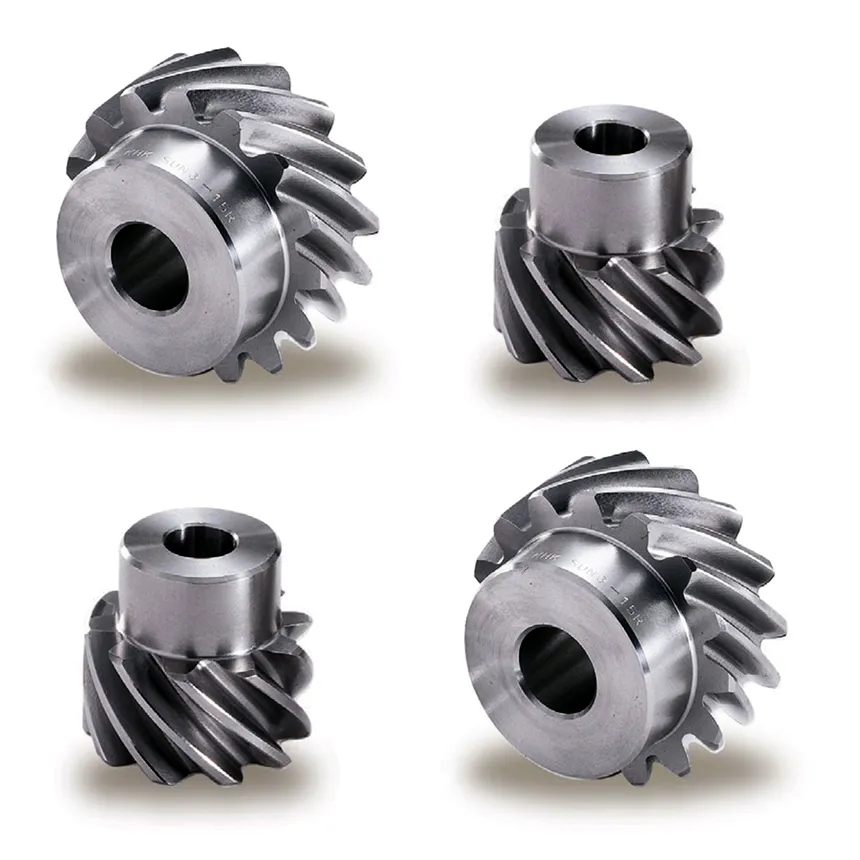

Stainless steel crossed helical gears
स्टेनलेस स्टील क्रॉस्ड हेलिकल गियर्स

वैद्यकीय उपकरणे, अन्न यंत्रसामग्री, दमट वातावरण आणि बाहेरील प्रतिष्ठापनांसाठी गंज-प्रतिरोधक.

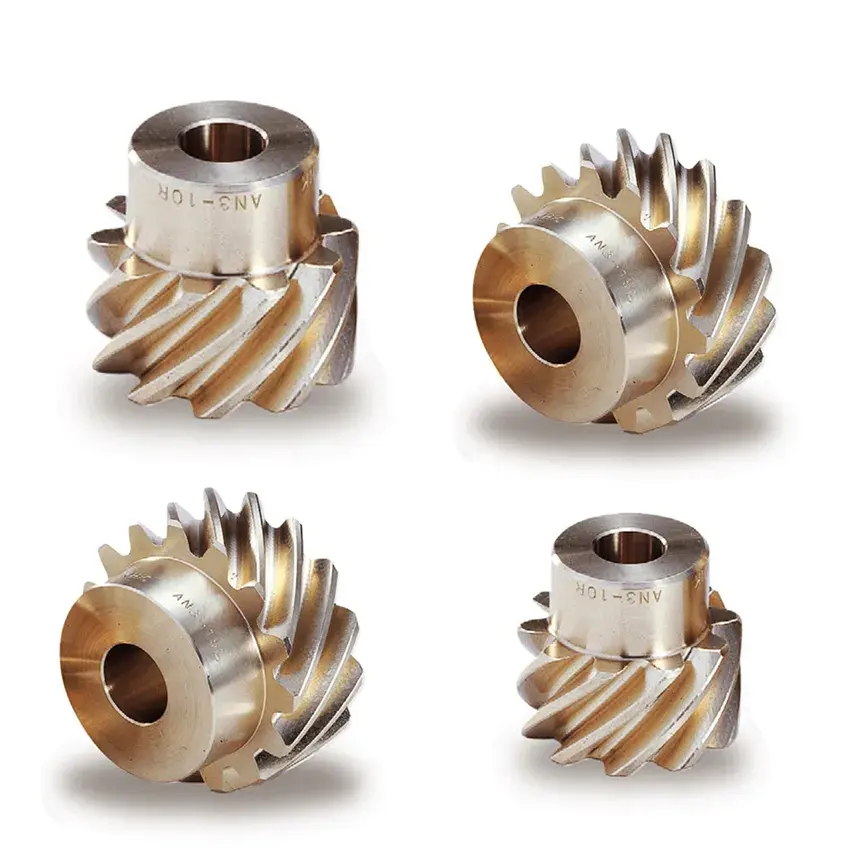

Aluminum bronze crossed helical gears
ॲल्युमिनियम कांस्य क्रॉस्ड हेलिकल गियर्स

चांगली पोशाख प्रतिकार आणि लोड क्षमता, जड यंत्रसामग्री, खाण उपकरणे आणि उच्च-टॉर्क ट्रान्समिशनसाठी योग्य.

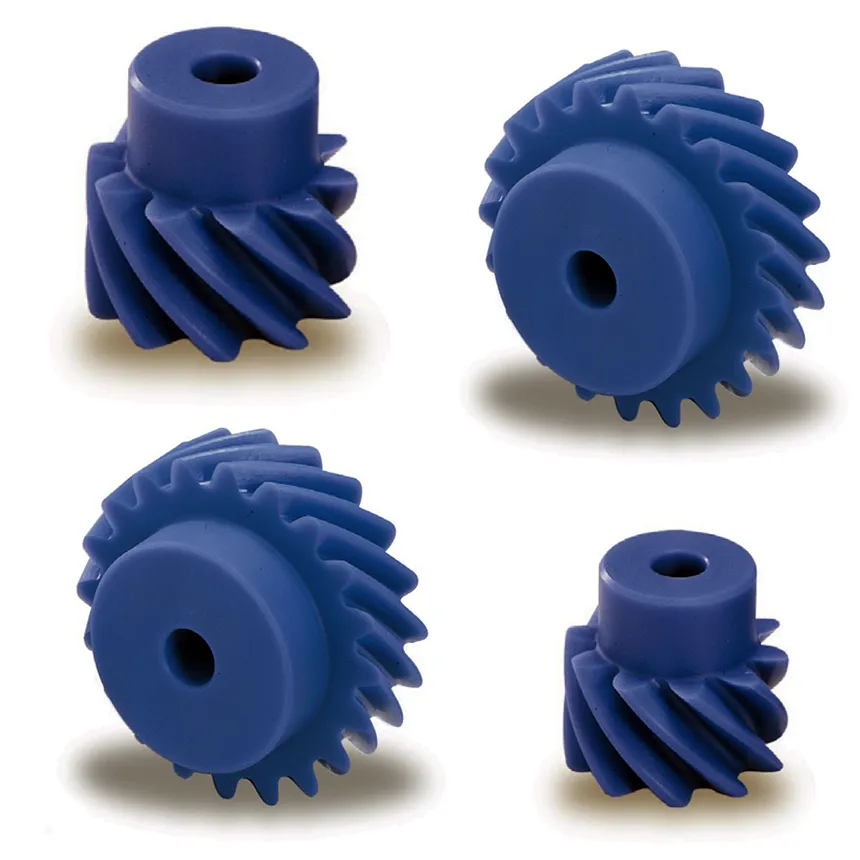

Nylon crossed helical gears
नायलॉन क्रॉस्ड हेलिकल गियर्स

स्मार्ट होम डिव्हाइसेस, ऑफिस उपकरणे आणि कमी-लोड अचूक उपकरणांसाठी हलके आणि शांत धावणे.

अचूक साधने, वैद्यकीय उपकरणे आणि औद्योगिक ड्राइव्हमधील अनुप्रयोग

इलेक्ट्रॉनिक्स लॅपटॉप कूलिंग फॅन ट्रान्समिशन

मायक्रॉन-स्तरीय अचूकता मोटर शाफ्ट आणि फॅन ब्लेड शाफ्टमधील कॉम्पॅक्ट जागेत बसते, पंखा शांत ठेवते आणि पातळ-आणि-हलक्या डिझाइनला समर्थन देते.

वैद्यकीय दंत खुर्ची बहु-कोन समायोजन

बॅकरेस्ट आणि सीटच्या घटकांना वेगवेगळ्या कोनातून शक्ती प्रसारित करते. वैद्यकीय दर्जाचे साहित्य पर्याय सुरक्षित आणि विश्वासार्ह ऑपरेशनला समर्थन देतात.

ऑटोमोटिव्ह इंजिन सहाय्यक ड्राइव्ह

पाण्याचे पंप आणि जनरेटरमधून मोठे टॉर्क आणि प्रभाव भार हाताळते. उष्णता उपचार उच्च तापमान आणि कंपन अंतर्गत पोशाख प्रतिकार आणि शक्ती सुधारते.

स्मार्ट घर स्मार्ट पडदा प्रेषण

कमी आवाजासह नॉन-समांतर कोनात प्रसारित करते, इंस्टॉलेशनची जागा वाचवते आणि होम ऑटोमेशन सिस्टममध्ये आराम देते.

संबंधित ट्रान्समिशन घटकांसाठी, पुनरावलोकन करास्क्रू गियरश्रेणी, दवर्म गियर आणि वर्म शाफ्टपृष्ठ, आणि दस्पर गियरश्रेणी

गुणवत्ता पुरावा, तपासणी आणि निर्यात समर्थन

साहित्य आणि उष्णता उपचार नोंदी

मटेरियल ग्रेड आणि उष्णता उपचार रेकॉर्ड खरेदीदार गुणवत्ता पुनरावलोकनासाठी मोठ्या प्रमाणात शिपमेंटसह प्रदान केले जाऊ शकतात.

दात प्रोफाइल आणि मितीय तपासणी

मॉड्युल, टूथ नंबर, शाफ्ट अँगल, बोर, कीवे आणि टूथ पृष्ठभागाची ऑर्डर केलेल्या ड्रॉइंग किंवा ग्राहक नमुन्याच्या विरूद्ध तपासणी केली जाते.

मेशिंग आणि आवाज तपासणी

पॅकिंग करण्यापूर्वी गुळगुळीत जाळी, कमी आवाज आणि स्थिर प्रसारणासाठी नमुना आणि मोठ्या प्रमाणात बॅच तपासले जातात.

निर्यात पॅकिंग

गीअर्स अँटी-रस्ट ऑइल आणि संरक्षणात्मक रॅपिंगने पॅक केलेले असतात. सागरी मालवाहतूक, हवाई मालवाहतूक किंवा एक्सप्रेस डिलिव्हरीसाठी मोठ्या प्रमाणात ऑर्डर पॅलेटाइज्ड आणि स्ट्रॅप केल्या जाऊ शकतात.

सानुकूल OEM ऑर्डरिंग प्रक्रिया

पायरी 01 अर्ज तपशील पाठवा

मॉड्यूल, टूथ नंबर, शाफ्ट अँगल, बोर, की-वे, मटेरियल, पृष्ठभाग उपचार, प्रमाण आणि गंतव्य पोर्ट प्रदान करा.

पायरी 02 रेखाचित्र किंवा नमुना पुनरावलोकन

Raydafon OEM रेखाचित्र किंवा भौतिक नमुन्याचे पुनरावलोकन करते आणि तपशील आणि सामग्री निवडीची पुष्टी करते.

पायरी 03 नमुना आणि मान्यता

सानुकूल प्रकल्पांसाठी, Raydafon मोठ्या प्रमाणात उत्पादन करण्यापूर्वी खरेदीदाराच्या पुष्टीकरणासाठी नमुना तयार करते.

पायरी 04 उत्पादन आणि अवतरण

मंजुरीनंतर, Raydafon FOB Ningbo कोटेशन, उत्पादन वेळापत्रक आणि पॅकिंग तपशील प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

क्रॉस्ड हेलिकल गियर्स काय आहेत?

क्रॉस्ड हेलिकल गीअर्स, ज्यांना स्क्रू गीअर्स देखील म्हणतात, हे हेलिकल गीअर्स आहेत जे नॉन-समांतर, नॉन-इंटरसेक्टिंग शाफ्टसह जाळी देतात. ते शाफ्ट्स दरम्यान एका कोनात, विशेषत: 25° ते 90° पर्यंत शक्ती प्रसारित करतात आणि जेथे मांडणीची जागा मर्यादित आणि गुळगुळीत, शांत प्रक्षेपण आवश्यक असते तेथे वापरले जाते.

रायडाफॉन कोणते मॉड्यूल आणि शाफ्ट अँगल रेंज तयार करते?

Raydafon 0.8-4 मिमी मॉड्यूलसह ​​क्रॉस्ड हेलिकल गीअर्स तयार करते आणि शाफ्ट अँगल 25° ते 90° पर्यंत समायोजित करता येतो. ग्राउंड टूथ पृष्ठभाग आणि 90% पेक्षा जास्त प्रसारण कार्यक्षमता उत्पादन श्रेणीवर मानक आहेत. कस्टम मॉड्युल, टूथ नंबर आणि शाफ्ट अँगल ग्राहकांच्या रेखाचित्रांच्या विरूद्ध समर्थित आहेत.

कोणते साहित्य उपलब्ध आहे?

साहित्य पर्यायांमध्ये उच्च-शक्तीचे मिश्र धातु स्टील, स्टेनलेस स्टील, ॲल्युमिनियम कांस्य, नायलॉन आणि पोशाख-प्रतिरोधक अभियांत्रिकी प्लास्टिक यांचा समावेश आहे. सामग्रीची निवड लोड, वेग, गंज प्रतिकार आणि आवाज आवश्यकतांवर अवलंबून असते.

मुख्य अनुप्रयोग काय आहेत?

क्रॉस्ड हेलिकल गीअर्स कॉम्पॅक्ट ऑटोमेशन उपकरणे, लॅपटॉप कूलिंग फॅन्स, डेंटल चेअर ऍडजस्टमेंट सिस्टम, ऑटोमोटिव्ह इंजिन सहाय्यक ड्राइव्ह जसे की वॉटर पंप आणि जनरेटर आणि स्मार्ट पडदा ट्रान्समिशन डिव्हाइसेसमध्ये वापरले जातात. मर्यादित जागेत नॉन-पॅरलल शाफ्ट ट्रान्समिशन आवश्यक असलेले कोणतेही ऍप्लिकेशन क्रॉस्ड हेलिकल गिअर्स वापरू शकतात.

Raydafon सानुकूल OEM क्रॉस हेलिकल गीअर्स तयार करू शकतो?

होय. Raydafon ग्राहक रेखाचित्रे किंवा भौतिक नमुन्यांमधून OEM उत्पादनास समर्थन देते. कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट अँगल, बोर, की-वे, मटेरियल, पृष्ठभाग उपचार आणि खाजगी लेबल पॅकेजिंग उपलब्ध आहेत.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

रेखाचित्र किंवा नमुना तपशील, मॉड्यूल, दात क्रमांक, शाफ्ट एंगल, बोर, कीवे, सामग्री, पृष्ठभाग उपचार, ऑर्डर प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon FOB Ningbo कोटेशन आणि लीड टाइमसह उत्तर देईल.

आपण मोठ्या प्रमाणात ऑर्डर करण्यापूर्वी नमुने ऑफर करता?

होय. Raydafon मोठ्या प्रमाणात उत्पादन करण्यापूर्वी खरेदीदाराच्या पुष्टीकरणासाठी नमुने तयार करू शकते. नमुना लीड टाइम रेखांकन जटिलता आणि सामग्री निवडीवर अवलंबून असतो.

सानुकूल क्रॉस्ड हेलिकल गीअर्स स्त्रोत करण्यास तयार आहात?

तुमचे रेखाचित्र किंवा नमुना तपशील, मॉड्यूल, दात क्रमांक, शाफ्ट एंगल, बोर, कीवे, सामग्री, पृष्ठभाग उपचार, ऑर्डर प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon तपशीलाची पुष्टी करेल, आवश्यक असल्यास नमुना तयार करेल, नंतर लीड टाइम आणि पॅकिंग तपशीलांसह FOB Ningbo कोटेशन प्रदान करेल.
