फोर्कलिफ्ट लिफ्ट सिलेंडर

Raydafon फोर्कलिफ्ट लिफ्ट सिलिंडर हा मास्टवर स्थापित केलेला उभ्या लिफ्ट घटक आहे जो काटा कॅरेज वाढवतो आणि कमी करतो. जुळलेल्या पिस्टन आणि ऑप्टिमाइझ केलेल्या सीलिंग रिंग स्ट्रक्चरसह उच्च-शक्तीच्या स्टीलपासून उत्पादित. मानक मॉडेल्स Φ56-60 मिमी बोर, Φ45 मिमी रॉड, 1500-1505 मिमी स्ट्रोक आणि 17.5-18.1 MPa वर्किंग प्रेशर व्यापतात. प्रगत मॉडेल्समध्ये एक बफर उपकरण समाविष्ट आहे जे पूर्ण स्ट्रोकवर कठोर परिणाम टाळते, कार्गो आणि मास्ट संरचना दोन्हीचे संरक्षण करते. इलेक्ट्रिक आणि डिझेल फोर्कलिफ्टसह सुसंगत. N30M300 ते A2A35M300 पर्यंत पाच मानक मॉडेल, OEM साठी कस्टम बोअर आणि स्ट्रोक उपलब्ध. MOQ 50 युनिट्स, 25-35 दिवसांचा बल्क लीड टाइम. कोटेशनसाठी फोर्कलिफ्ट मॉडेल, स्ट्रोकची आवश्यकता आणि प्रमाण पाठवा.
Raydafon · चीन OEM उत्पादक

इलेक्ट्रिक आणि डिझेल फोर्कलिफ्टसाठी कस्टम फोर्कलिफ्ट लिफ्ट सिलिंडर - 1500 मिमी स्ट्रोक, OEM थेट पुरवठा

फोर्कलिफ्ट लिफ्ट सिलिंडर हे मास्टवर स्थापित केलेले उभ्या हायड्रॉलिक सिलेंडर आहे जे काटा कॅरेज वाढवते आणि कमी करते. Raydafon उच्च-शक्तीच्या स्टीलपासून जुळलेल्या पिस्टनसह आणि ऑप्टिमाइझ केलेल्या सीलिंग रिंग स्ट्रक्चरसह बनवते ज्यामुळे तेल गळती आणि परिधान कमी होते. प्रगत मॉडेल्समध्ये बफर उपकरण समाविष्ट आहे जे पूर्ण स्ट्रोकवर कठोर परिणाम टाळते, नाजूक मालाचे संरक्षण करते आणि मास्टवरील पोशाख कमी करते.

सह सुसंगत इलेक्ट्रिक आणि डिझेल
कामाचा दबाव 17.5-18.1 MPa
बोर ΦD Φ56 ते Φ60 मिमी
रॉड Φd Φ45 मिमी
स्ट्रोक एस 1500-1505 मिमी
युनिट वजन 32.6-50 किलो
अनुलंब वि क्षैतिज

लिफ्ट सिलेंडर वि टिल्ट सिलेंडर - लिफ्ट सिलेंडर प्रत्यक्षात काय करते

अनुलंब अक्ष

लिफ्ट सिलेंडर(हे उत्पादन)

  • गतीउभ्या वर आणि खाली
  • कार्यफोर्क कॅरेज वाढवते आणि कमी करते
  • स्ट्रोक श्रेणी1500-1505 मिमी मानक
  • आरोहितमास्ट रेलच्या आत स्थापित
  • बफर डिव्हाइसप्रगत मॉडेल्सवर उपलब्ध
क्षैतिज अक्ष

सिलेंडर टिल्ट करा

  • गतीपुढे आणि मागे झुकणे
  • कार्यमास्ट आणि काट्याचा कोन बदलतो
  • स्ट्रोक श्रेणी32-193 मिमी
  • आरोहितमास्ट बेस पिव्होटवर संलग्न
  • बफर डिव्हाइससामान्यतः आवश्यक नाही
फोर्कलिफ्ट टिल्ट सिलेंडर पहा →

दोन्ही सिलिंडर लिफ्ट-आणि-प्लेस सायकल दरम्यान एकत्र काम करतात: ऑपरेटर लोड समतल करण्यासाठी मास्टला झुकवतो, नंतर लिफ्ट सिलेंडरसह कॅरेज वाढवतो. एकाच कारखान्यातील दोन सिलिंडर जुळल्याने हायड्रॉलिक प्रतिसाद सुसंगत राहतो आणि स्पेअर पार्ट इन्व्हेंटरी सुलभ होते. संपूर्ण श्रेणी मध्ये सूचीबद्ध आहेफोर्कलिफ्ट हायड्रोलिक सिलेंडरश्रेणी

पाच मानक मॉडेल — संपूर्ण तपशील सारणी

सर्व पाच मॉडेल समान उच्च-शक्तीचे स्टील बॉडी आणि जुळणारे सीलिंग रिंग आर्किटेक्चर सामायिक करतात. तुमच्या फोर्कलिफ्ट मास्ट आणि इंस्टॉलेशनच्या अंतराशी जुळणारे मॉडेल निवडा किंवा कस्टम बिल्डसाठी तुमचे OEM ड्रॉइंग पाठवा.

रेखाचित्र क्रमांक बोर ΦD रॉड Φd स्ट्रोक एस स्थापित करा. एल दाब बंदर वजन
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 MPa G1/2 32.6 किलो
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 MPa M22×1.5 36 किलो
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 MPa M22×1.5 41 किलो
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 MPa G1/2 46 किलो
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 MPa M22×1.5 50 किलो

तुमचे इंस्टॉलेशन अंतर जुळू शकत नाही? OEM ड्रॉइंग नंबर किंवा भौतिक नमुना पाठवा. Raydafon रिव्हर्स-इंजिनियर्स, एक नमुना तयार करतात आणि त्याच रेखांकनावर बॅचचे अवतरण करतात. इतर मोबाइल मशिनरींवर वापरल्या जाणाऱ्या विस्तीर्ण हायड्रॉलिक सिलेंडर श्रेणीसाठी, पहाहायड्रॉलिक सिलेंडरश्रेणी

परिमाण रेखाचित्रे

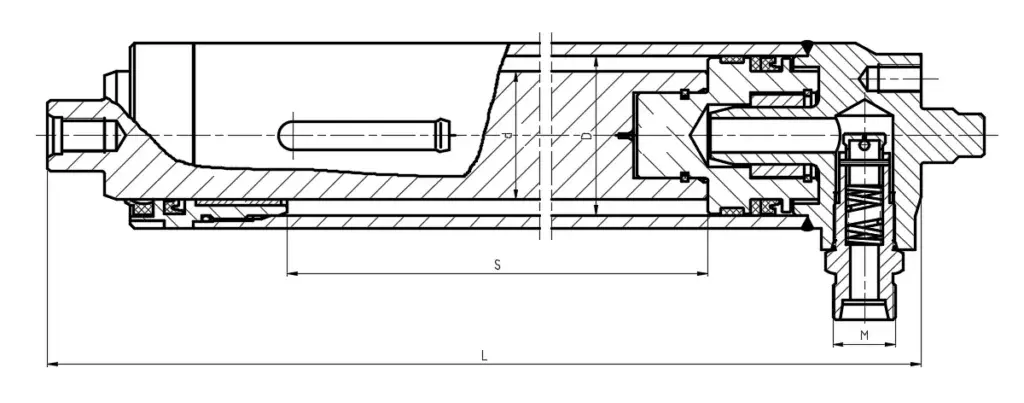

Forklift lift cylinder dimension drawing
इंस्टॉलेशन विहंगावलोकन — माउंटिंग पॅटर्न, बोर/रॉड इंटरफेस आणि पोर्ट पोझिशन

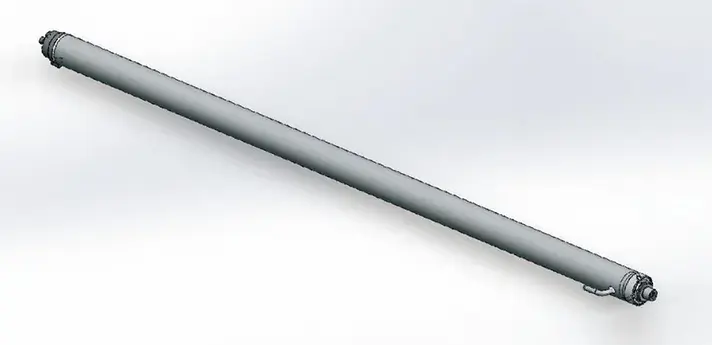

Forklift lift cylinder product detail
उत्पादन तपशील — सीलिंग रिंग रचना आणि पिस्टन असेंबली
Forklift lift cylinder application photo
अनुप्रयोग — कार्यरत फोर्कलिफ्ट मास्टवर आरोहित
अभियांत्रिकी डिझाइन

चार डिझाईन पॉइंट्स जे सिलेंडरचे आयुष्य वाढवतात

01

उच्च-शक्तीचे स्टील बॉडी

पोशाख प्रतिरोध आणि प्रक्रिया प्रतिकार मूलभूत आवश्यकता आहेत. दैनंदिन सायकल चालवणाऱ्या जड-वापराच्या ट्रकवर, सिलेंडरच्या पृष्ठभागावर विस्तारित सेवेनंतर कमी दृश्यमान पोशाख दिसून येतो.

02

जुळलेली पिस्टन आणि सीलिंग रिंग

पिस्टन भूमिती आणि सीलिंग रिंग प्रोफाइल सेट म्हणून जुळतात. सीलिंग रिंग स्ट्रक्चर ऑप्टिमाइझ केल्यानंतर, ऑइल लीकेज फॉल्ट्स लक्षणीयरीत्या कमी होतात — एका ग्राहकाने मेन्टेनन्स फ्रिक्वेंसी अर्ध्याने कमी केल्याची तक्रार नोंदवली.

03

प्रतिसाद लिफ्ट नियंत्रण

सिलेंडर लीव्हर इनपुटला त्वरित प्रतिसाद देतो. ऑपरेटर तात्काळ उचलण्याच्या वेळी वेगाने पुढे जाऊ शकतात किंवा नाजूक कार्गोवर अचूक स्थानासाठी वेग कमी करू शकतात - कोणतेही अंतर नाही, उडी नाही.

04

प्रगत मॉडेल्सवर बफर डिव्हाइस

स्ट्रोकचा शेवटचा बफर पिस्टनचा वेग कमी करतो कारण काटा मास्टच्या शीर्षस्थानी पोहोचतो. कठोर प्रभाव नाही, कंपन नाही — हे नाजूक वस्तूंचे संरक्षण करते आणि मास्टवरील संरचनात्मक पोशाख कमी करते.

रायडाफॉन फोर्कलिफ्ट लिफ्ट सिलिंडरचे फायदे

  • A
    इलेक्ट्रिक आणि डिझेल फोर्कलिफ्टसह सुसंगत

    पाच मानक मॉडेल बहुतेक फोर्कलिफ्ट मास्ट कव्हर करतात. 1658 mm ते 1808 mm पर्यंतचे इंस्टॉलेशन अंतर सामान्य वेअरहाऊस आणि लॉजिस्टिक ट्रक यांच्याशी जुळतात.

  • B
    सतत चक्रांतर्गत स्थिर दाब

    रेट केलेले 17.5-18.1 MPa. जुळलेले पिस्टन आणि सील सेट वारंवार अप-डाउन सायकलमध्ये ड्रिफ्ट न करता दबाव स्थिर ठेवतो.

  • C
    कमी तेल गळती, कमी पोशाख

    ऑप्टिमाइझ केलेली सील रचना धुळीच्या गोदामात आणि दमट वातावरणात गळती कमी करते. कमी देखभाल वारंवारता थेट ऑपरेटिंग खर्चात कपात करते.

  • D
    बफर डिव्हाइस संरक्षण

    प्रगत मॉडेल्स स्ट्रोकच्या शेवटी पिस्टनची गती कमी करतात, नाजूक कार्गोवर कठोर परिणाम टाळतात आणि मास्ट आणि सिलेंडरवरच पोशाख कमी करतात.

  • E
    OEM समर्थन

    फोर्कलिफ्ट ब्रँड आणि मॉडेल किंवा ड्रॉइंग नंबर पाठवा. Raydafon रिव्हर्स-इंजिनियर, नमुने आणि समान रेखांकनावर सानुकूल बॅच कोट्स.

  • F
    कारखाना थेट पुरवठा

    निंगबो येथील रायडाफॉनच्या स्वतःच्या प्लांटमध्ये उत्पादित. ग्राहक विक्रीनंतरचा जलद प्रतिसाद आणि स्थिर बॅच गुणवत्तेसह थेट निर्मात्याशी व्यवहार करतात.

जेथे फोर्कलिफ्ट लिफ्ट सिलिंडर वापरले जातात

वेअरहाऊस लोडिंग आणि अनलोडिंग

कंटेनर लोडिंग, पॅलेट पिकिंग आणि शेल्फ ट्रान्सफर. रिस्पॉन्सिव्ह लिफ्ट कंट्रोल स्टँडर्ड पॅलेट लोड हाताळण्यास गती देते.

फॅक्टरी लिफ्टिंग ऑपरेशन्स

जड किंवा अनियमित औद्योगिक भार जेथे ऑपरेटरला स्टॅकिंगसाठी मास्ट शीर्षस्थानी उत्कृष्ट उंची नियंत्रण आवश्यक आहे.

बंदर आणि रसद उलाढाल

सतत जड सायकल वातावरण. बफर डिव्हाईस आणि लो-वेअर सील सिलिंडरला प्रत्येक शिफ्टमध्ये हजारो सायकल चालवतात.

आफ्टरमार्केट आणि सुटे भाग

फोर्कलिफ्ट डीलर्स आणि आफ्टरमार्केट पुरवठादार ज्यांना लोकप्रिय ट्रक मॉडेल्ससाठी विश्वसनीय OEM-समतुल्य लिफ्ट सिलिंडर आवश्यक आहे. स्टॉक आणि सानुकूल उत्पादन दोन्ही उपलब्ध.

ऑर्डर तपशील पत्रक

सुसंगतता
इलेक्ट्रिक आणि डिझेल फोर्कलिफ्ट
कामाचा दबाव
17.5-18.1 MPa
बोर व्यास
Φ56 ते Φ60 मिमी
रॉड व्यास
Φ45 मिमी
स्ट्रोक
1500 ते 1505 मिमी
स्थापना अंतर
1658 ते 1808 मिमी
युनिट वजन
32.6 ते 50 किलो
पोर्ट / इंटरफेस
G1/2, M22×1.5
बफर डिव्हाइस
प्रभाव-मुक्त फुल-स्ट्रोक स्टॉपसाठी प्रगत मॉडेल्सवर उपलब्ध
सील करणे
तेल गळती आणि पोशाख कमी करण्यासाठी ऑप्टिमाइझ केलेली सीलिंग रिंग रचना
सानुकूलन
सानुकूल बोर, स्ट्रोक, पोर्ट प्रकार, OEM पॅकेजिंग आणि खाजगी लेबल
MOQ
प्रति मॉडेल 50 युनिट्स
मोठ्या प्रमाणात आघाडी वेळ
ठेव आणि रेखांकन मंजूरीनंतर 25-35 दिवस
अवतरण आधार
फोर्कलिफ्ट मॉडेल आणि टनेज, आवश्यक स्ट्रोक, पोर्ट आकार, प्रमाण, गंतव्य पोर्ट

तुमची ऑर्डर Raydafon द्वारे कशी हलते

01

अर्ज संक्षिप्त

फोर्कलिफ्ट ब्रँड आणि मॉडेल, टनेज, आवश्यक स्ट्रोक, पोर्ट आकार, प्रमाण आणि गंतव्य पोर्ट पाठवा.

02

मॉडेल निवड

Raydafon प्रमाणित मॉडेल (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) बसते की नाही किंवा सानुकूल बिल्ड आवश्यक असल्यास याची पुष्टी करते.

03

नमुना आणि रेखांकन मंजूरी

सानुकूल बिल्डसाठी, Raydafon OEM भागाचे रिव्हर्स-इंजिनियर बनवते, एक नमुना तयार करते आणि खरेदीदारासह बोअर, स्ट्रोक, इंस्टॉलेशनचे अंतर आणि पोर्टच्या परिमाणांची पुष्टी करते.

04

शरीर आणि रॉड मशीनिंग

उच्च-शक्तीचे स्टील सिलेंडर बॉडी सहिष्णुतेसाठी सन्मानित आहे. पिस्टन रॉड ग्राउंड आहे आणि पोशाख प्रतिकार करण्यासाठी हार्ड क्रोम प्लेटेड आहे.

05

विधानसभा आणि बफर ट्यूनिंग

पिस्टन, सील, मार्गदर्शक बुश आणि बफर उपकरण एकत्र केले जातात. बफर स्ट्रोक ट्यून केलेला आहे त्यामुळे स्टॉप रेट केलेल्या दाबावर प्रभावमुक्त आहे.

06

पॅकिंग आणि शिपमेंट

सिलिंडर लाकडाच्या केसांमध्ये अँटी-रस्ट ऑइल आणि प्रोटेक्टिव एंड कॅप्सने पॅक केले जातात. पॅकिंग सूची, बीजक आणि तपासणी अहवालासह समुद्र, हवाई किंवा एक्सप्रेसद्वारे पाठवले जाते.

दस्तऐवजीकरण आणि गुणवत्ता समर्थन

  • ✓
    साहित्य प्रमाणपत्र

    सिलेंडर बॉडी आणि रॉड मटेरियल सर्टिफिकेट, सील कंपाऊंड डेटा शीट प्रत्येक शिपमेंटसह प्रदान केली जाते.

  • ✓
    दबाव चाचणी अहवाल

    पॅकिंग करण्यापूर्वी प्रत्येक सिलेंडर प्रेशर-रेटेड प्रेशरवर तपासले जाते. गळती, स्ट्रोक स्मूथनेस आणि पोर्ट फिटिंगची नोंद केली जाते.

  • ✓
    मितीय तपासणी रेकॉर्ड

    बोर, रॉड, स्ट्रोक, इंस्टॉलेशन अंतर आणि पोर्ट परिमाणे ऑर्डर केलेल्या तपशील किंवा ग्राहक रेखाचित्र विरुद्ध रेकॉर्ड केले जातात.

  • ✓
    निर्यात पॅकिंग

    अँटी-रस्ट ऑइल आणि प्रोटेक्टिव एंड कॅप्ससह लाकडी केस. समुद्राच्या मालवाहतुकीसाठी मोठ्या सिलेंडर बॅचेस पॅलेटाइज्ड आणि पट्टा.

वारंवार विचारले जाणारे प्रश्न

फोर्कलिफ्ट लिफ्ट सिलेंडर म्हणजे काय?

फोर्कलिफ्ट लिफ्ट सिलिंडर हे मास्टवर स्थापित केलेले उभ्या हायड्रॉलिक सिलेंडर आहे जे काटा कॅरेज वाढवते आणि कमी करते. हे हायड्रॉलिक दाबाला उभ्या अक्षाच्या बाजूने रेखीय गतीमध्ये रूपांतरित करते आणि टिल्ट सिलेंडर आणि स्टीयरिंग सिलेंडरच्या बाजूने फोर्कलिफ्टवरील तीन कोर हायड्रॉलिक सिलेंडर्सपैकी एक आहे.

लिफ्ट सिलेंडर आणि टिल्ट सिलेंडरमध्ये काय फरक आहे?

लिफ्ट सिलेंडर अनुलंब हलतो आणि काटा कॅरेजची उंची नियंत्रित करतो. टिल्ट सिलेंडर क्षैतिजरित्या हलतो आणि मास्टच्या पुढे आणि मागे कोन नियंत्रित करतो. लोड उचलताना किंवा ठेवताना दोन्ही एकत्र काम करतात. Raydafon दोन्ही तयार करते, आणि टिल्ट सिलेंडर साइटवर स्वतंत्रपणे सूचीबद्ध आहे.

हा सिलेंडर कोणता कामाचा दाब हाताळतो?

मॉडेलवर अवलंबून, कामकाजाचा दबाव 17.5 एमपीए किंवा 18.1 एमपीए आहे. बोअर आणि रॉडची परिमाणे या दाब श्रेणीशी जुळतात, त्यामुळे सिलेंडर सतत उचलण्याच्या चक्रात दाब स्थिर ठेवतो.

कोणती सामग्री आणि सील वापरले जातात?

सिलेंडर बॉडी आणि पिस्टन रॉड उच्च-शक्तीच्या स्टीलपासून बनविलेले आहेत. सील सेट ऑप्टिमाइझ केलेल्या सीलिंग रिंग स्ट्रक्चरसह पोशाख-प्रतिरोधक कंपाऊंड वापरतो. ती रचना तेलाची गळती आणि पोशाख कमी करते, जे धुळीच्या गोदामात किंवा दमट वातावरणात सेवा आयुष्य वाढवते.

बफर डिव्हाइस काय आहे आणि ते का महत्त्वाचे आहे?

प्रगत Raydafon मॉडेल्सवर, सिलेंडरमध्ये स्ट्रोकच्या शेवटी बफर उपकरण असते. जेव्हा काटा मास्टच्या शीर्षस्थानी पोहोचतो, तेव्हा बफर पिस्टनला मंद करतो त्यामुळे कठोर 'घणकार' किंवा कंपन होत नाही. हे नाजूक मालाचे संरक्षण करते आणि मास्ट आणि सिलिंडरवरील प्रभाव कमी करते.

ते कोणत्या फोर्कलिफ्टशी सुसंगत आहे?

पाच मानक मॉडेलमध्ये सामान्य इलेक्ट्रिक आणि डिझेल फोर्कलिफ्ट अनुप्रयोग समाविष्ट आहेत. स्थापनेचे अंतर 1658 मिमी ते 1808 मिमी पर्यंत असते, म्हणून बहुतेक मानक मास्ट्समध्ये जुळणारे मॉडेल असते. OEM मास्ट किंवा जुन्या ट्रकसाठी, Raydafon कस्टम बोअर, स्ट्रोक आणि इंस्टॉलेशन अंतराला समर्थन देते.

MOQ आणि लीड टाइम काय आहे?

MOQ प्रति मॉडेल 50 युनिट्स आहे. जमा आणि रेखांकन मंजुरीनंतर मोठ्या प्रमाणात लीड टाइम 25-35 दिवसांचा असतो, मॉडेलची जटिलता आणि ऑर्डर प्रमाणानुसार.

मी कोटेशनची विनंती कशी करू?

तुमचे फोर्कलिफ्ट मॉडेल आणि टनेज, आवश्यक स्ट्रोक, पोर्ट आकार, प्रमाण आणि गंतव्य पोर्ट पाठवा. Raydafon मॉडेलची पुष्टी करेल किंवा कस्टम बिल्ड डिझाइन करेल, नंतर लीड टाइम आणि पॅकिंग तपशीलांसह FOB Ningbo कोटेशन ऑफर करेल.
