उच्च परिशुद्धता गियरची मुख्य वैशिष्ट्ये काय आहेत?

आधुनिक यांत्रिक अभियांत्रिकीमध्ये, उच्च सुस्पष्टता गीअर्स हे अस्पष्ट नायक आहेत जे ऑटोमोटिव्ह ट्रान्समिशन आणि औद्योगिक रोबोटपासून एरोस्पेस ॲक्ट्युएटर आणि हाय-स्पीड टर्बोमशीनरीपर्यंत सर्वकाही सक्षम करतात. पण उच्च नेमके काय वेगळे करतेअचूक गियरमानक गियर पासून? मुख्य वैशिष्ट्ये फक्त घट्ट आयामी सहिष्णुता नसतात; ते पॅरामीटर्सचा एक समग्र संच समाविष्ट करतात जे गियरचे कार्यप्रदर्शन, टिकाऊपणा आणि कार्यक्षमता निर्धारित करतात. यामध्ये गियर दात अचूकता (प्रोफाइल, हेलिक्स आणि पिच), पृष्ठभाग पूर्ण गुणवत्ता, एकाग्रता, सामग्रीची रचना, उष्णता उपचार आणि आवाज वैशिष्ट्ये समाविष्ट आहेत. Raydafon Technology Group Co., Limited मध्ये, आमचा कारखाना दोन दशकांहून अधिक काळ हाय-एंड प्रिसिजन गियर बनवत आहे, आणि आम्ही एक सर्वसमावेशक दर्जेदार फ्रेमवर्क विकसित केले आहे जे आमचे गीअर्स ISO 1328 आणि AGMA 2000 सह सर्वाधिक मागणी असलेल्या आंतरराष्ट्रीय मानकांची पूर्तता करतात याची खात्री करते. हा लेख उच्च दर्जाची तांत्रिक वैशिष्ट्ये प्रदान करतो. प्रत्येक विशेषता का महत्त्वाची आहे आणि ते कसे मोजले जाते हे स्पष्ट करणे.

पण अचूकता म्हणजे केवळ संख्यांचा संच पूर्ण करणे नव्हे; हे रिअल-वर्ल्ड ऑपरेटिंग परिस्थितीत अंदाजे कार्यप्रदर्शन वितरीत करण्याबद्दल आहे. उच्च सुस्पष्टता गीअरने आवाज, कंपन आणि पोशाख कमी करताना वेगवेगळ्या भार, तापमान आणि वेगांमध्ये त्याची अचूकता राखली पाहिजे. यासाठी सामग्रीची निवड, उत्पादन प्रक्रिया (हॉबिंग, शेपिंग, ग्राइंडिंग आणि लॅपिंग) आणि प्रगत मेट्रोलॉजी उपकरणे जसे की गियर मापन केंद्रे आणि समन्वय मोजण्याचे यंत्र वापरून गुणवत्ता नियंत्रण तपासणीकडे काळजीपूर्वक लक्ष देणे आवश्यक आहे. शिवाय, उच्च सुस्पष्टता गीअर्स कमीत कमी बॅकलॅशसह गुळगुळीत आणि एकसमान पॉवर ट्रान्समिशन सुनिश्चित करून उच्च प्रमाणात संयुग्मता प्राप्त करण्याच्या क्षमतेद्वारे वैशिष्ट्यीकृत आहेत. या सर्वसमावेशक मार्गदर्शकामध्ये, आम्ही प्रत्येक मुख्य वैशिष्ट्यांचे वर्णन करू, तपशीलवार तांत्रिक वैशिष्ट्ये प्रदान करू आणि आमच्या कारखान्याच्या विस्तृत अनुभवातून निवड आणि देखभालीसाठी सर्वोत्तम पद्धती सामायिक करू. तुम्ही डिझाईन अभियंता, खरेदी विशेषज्ञ किंवा देखभाल व्यवस्थापक असाल तरीही, हा लेख तुम्हाला उच्च अचूक गीअर्सचे मूल्यमापन करण्यासाठी आणि आत्मविश्वासाने निवडण्यासाठी ज्ञानाने सुसज्ज करेल.

सामग्री सारणी

• 1. गियर टूथ अचूकता सर्वात गंभीर वैशिष्ट्य का आहे?
• 2. सरफेस फिनिश गुणवत्तेचा गियर कामगिरीवर कसा परिणाम होतो?
• 3. गियर प्रिसिजनमध्ये सामग्री आणि उष्णता उपचार काय भूमिका बजावतात?
• 4. आमच्या प्रिसिजन गियरची प्रमुख तांत्रिक वैशिष्ट्ये काय आहेत?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष आणि गियर निवड सल्लामसलत

गियर टूथ अचूकता सर्वात गंभीर वैशिष्ट्य का आहे?

गियर टूथ अचूकता हा उच्च अचूक गियर कार्यक्षमतेचा आधारस्तंभ आहे. यात तीन परस्परसंबंधित घटक समाविष्ट आहेत: प्रोफाइल अचूकता (दाताच्या बाजूचा आकार), हेलिक्स अचूकता (गियरच्या अक्षासह दाताचे संरेखन), आणि खेळपट्टी अचूकता (लगतच्या दातांमधील अंतर). हे पॅरामीटर्स गीअर त्याच्या मॅटिंग गियरसह किती सहजतेने मेश करते, दातांच्या पृष्ठभागावर भार किती समान रीतीने वितरीत केला जातो आणि ऑपरेशन दरम्यान किती प्रतिक्रिया आणि कंपन निर्माण होते हे निर्धारित करतात. उच्च सुस्पष्टता गीअरमध्ये, या अचूकता सामान्यत: कडक सहिष्णुतेवर धरल्या जातात—अनेकदा ISO 1328 ग्रेड 5 किंवा त्याहून अधिक, जे 200mm व्यासापर्यंतच्या गीअर्ससाठी 5 मायक्रोमीटरपेक्षा कमी प्रोफाइल विचलनांमध्ये अनुवादित करते. Raydafon येथील आमच्या कारखान्याने Reishauer आणि Kapp सारख्या कंपन्यांच्या उच्च-स्तरीय गियर ग्राइंडिंग मशीनमध्ये गुंतवणूक केली आहे, ज्यामुळे आम्हाला या मर्यादेत सातत्यपूर्ण दात अचूकता प्राप्त करता येते.

गियर दात अचूकतेचे मुख्य पैलू आणि त्यांचे महत्त्व:

• प्रोफाइल अचूकता (आवश्यक फॉर्म):स्थिर वेगाचे प्रमाण सुनिश्चित करण्यासाठी आणि सरकता घर्षण कमी करण्यासाठी दात प्रोफाइल सैद्धांतिक अंतर्भूत वक्रशी जवळून जुळले पाहिजे. प्रोफाइल त्रुटींमुळे भाराचे वितरण नॉन-एकसमान होते, ज्यामुळे स्थानिक उच्च ताण आणि अकाली दात पोशाख होतात. DIN 3962 नुसार प्रोफाइल विचलन (f fα) आणि एकूण प्रोफाइल त्रुटी (Fα) चे मूल्यमापन करणारे गियर मापन केंद्र (GMC) वापरून आमच्या अचूक गियरची तपासणी केली जाते.
• हेलिक्स अचूकता (लीड आणि संरेखन):हेलिक्स कोन गियरच्या चेहऱ्याच्या रुंदीमध्ये एकसमान असणे आवश्यक आहे. हेलिक्स त्रुटींमुळे भार दाताच्या एका टोकावर केंद्रित होतो, परिणामी धार लोडिंग, पिटिंग आणि लवकर अपयश येते. आमची उत्पादन प्रक्रिया 3 मायक्रोमीटरपेक्षा कमी हेलिक्स विचलन (f fβ) साध्य करण्यासाठी सतत पथ नियंत्रणासह CNC ग्राइंडिंग वापरते.
• खेळपट्टीची अचूकता (दातांमधील अंतर):एकसमान पिच अंतर हे सुनिश्चित करते की कोनीय वेगातील चक्रीय फरकांशिवाय गियर सहजतेने फिरते. पिच त्रुटींमुळे प्रसारण त्रुटी होऊ शकते, ज्यामुळे आवाज आणि कंपन होऊ शकते. आमची तपासणी प्रक्रिया AGMA वर्ग १२ स्पेसिफिकेशन्समध्ये येत असल्याची खात्री करण्यासाठी सिंगल पिच विचलन (f pt) आणि एकूण जमा पिच त्रुटी (F p) मोजते.
• रनआउट आणि एकाग्रता:गीअरचा अक्ष त्याच्या खेळपट्टीच्या वर्तुळासह तंतोतंत केंद्रित असणे आवश्यक आहे. रनआउटमुळे गीअर फिरत असताना तो डळमळतो, ज्यामुळे नियतकालिक शॉक लोड होतो आणि गियर आणि बियरिंग्जचे प्रभावी आयुष्य कमी होते. आमचे प्रिसिजन गियर ISO 1940 ग्रेड G2.5 शी संतुलित आहे, कमीतकमी रनआउट सुनिश्चित करते.

दात अचूकतेचे महत्त्व स्पष्ट करण्यासाठी, औद्योगिक रोबोटमधील गिअरबॉक्सचा विचार करा जेथे अचूक स्थिती महत्त्वपूर्ण आहे. 10 मायक्रोमीटरच्या प्रोफाइल विचलनासह गियरमुळे अनेक आर्क-सेकंदांची स्थिती त्रुटी येऊ शकते, जी अनेक गियर टप्प्यांवर जमा होते आणि रोबोटच्या पुनरावृत्तीक्षमतेवर परिणाम करते. 4 मायक्रोमीटर अंतर्गत प्रोफाइल विचलनांसह आमचे प्रेसिजन गियर वापरून, रोबोट उत्पादक +/- 0.01 अंशांची स्थिती अचूकता प्राप्त करू शकतात, उच्च-परिशुद्धता असेंबली कार्ये सक्षम करतात. त्याचप्रमाणे, ऑटोमोटिव्ह ट्रान्समिशनमध्ये, सुधारित दात अचूकता गीअर व्हाइनचा आवाज कमी करते आणि टॉर्क हस्तांतरणाची कार्यक्षमता वाढवते, ज्यामुळे इंधनाची चांगली अर्थव्यवस्था आणि शांत केबिन वातावरणात योगदान होते.

आमचा कारखाना संपूर्ण उत्पादनामध्ये दात अचूकतेवर लक्ष ठेवण्यासाठी कठोर सांख्यिकीय प्रक्रिया नियंत्रण (SPC) प्रणाली वापरतो. प्रत्येक गीअरची तपासणी Klingelnberg P 65 गियर मापन केंद्रावर केली जाते, जे सर्व संबंधित अचूकता पॅरामीटर्सचा सर्वसमावेशक अहवाल प्रदान करते. आम्ही 10,000 पेक्षा जास्त गियर तपासणी रेकॉर्डचा डेटाबेस राखतो, ज्यामुळे आम्हाला आमच्या ग्राइंडिंग प्रक्रिया सतत ऑप्टिमाइझ करण्याची आणि सातत्य राखता येते. ज्या ग्राहकांना सर्वोच्च अचूकता पातळी आवश्यक आहे (ISO ग्रेड 3 किंवा 4), आम्ही पूरक सेवा म्हणून लॅपिंग आणि सुपर-फिनिशिंग ऑफर करतो, ज्यामुळे प्रोफाइलची अचूकता आणखी सुधारताना पृष्ठभागाचा खडबडीतपणा Ra 0.1 मायक्रोमीटरपर्यंत कमी होऊ शकतो. गीअर टूथ अचूकतेकडे हे लक्ष हेच आमचे प्रिसिजन गियर मानक पर्यायांपेक्षा वेगळे करते.

सरफेस फिनिश गुणवत्तेचा गियर कामगिरीवर कसा परिणाम होतो?

सरफेस फिनिश हे बऱ्याचदा दुर्लक्षित केलेले वैशिष्ट्य असते, परंतु ते उच्च परिशुद्धता गियरच्या कार्यक्षमतेवर, जीवनावर आणि कार्यक्षमतेवर खोलवर परिणाम करते. दातांच्या पृष्ठभागावरील पोत घर्षण, पोशाख, स्नेहक फिल्म टिकवून ठेवण्यावर आणि मायक्रोपिटिंग आणि थकवा क्रॅकच्या सुरुवातीस प्रभावित करते. उच्च सुस्पष्टता गीअरमध्ये, पृष्ठभाग फिनिश सामान्यत: पृष्ठभाग खडबडीत मापदंड (Ra, Rz, किंवा Rq) म्हणून निर्दिष्ट केले जाते आणि ग्राइंडिंग, होनिंग आणि सुपर-फिनिशिंग सारख्या प्रक्रियांद्वारे प्राप्त केले जाते. आमचा कारखाना आमच्या प्रिसिजन गीअरवर 0.2 ते 0.4 मायक्रोमीटरचा सरासरी पृष्ठभाग खडबडीत (Ra) प्राप्त करतो, जो पारंपरिक गीअर्सच्या 0.8 ते 1.2 मायक्रोमीटरपेक्षा लक्षणीयरीत्या गुळगुळीत असतो. या गुळगुळीतपणामुळे घर्षण 30 टक्क्यांपर्यंत कमी होते, स्नेहन धारणा सुधारते आणि गिअरबॉक्सचे ऑपरेटिंग तापमान कमी होते.

गीअर कार्यक्षमतेवर पृष्ठभागाच्या समाप्तीचे मुख्य प्रभाव:

• घर्षण आणि कार्यक्षमता:गुळगुळीत पृष्ठभाग जाळीदार दातांमधील घर्षण गुणांक कमी करते, सरकत्या संपर्कामुळे वीज हानी कमी करते. हाय-स्पीड गीअर्समध्ये हे विशेषतः महत्वाचे आहे, जेथे घर्षण नुकसान एकूण वीज नुकसानाचा एक महत्त्वपूर्ण भाग असू शकतो. Ra 0.2 मायक्रोमीटर असलेले आमचे प्रिसिजन गियर Ra 0.8 मायक्रोमीटर असलेल्या गीअर्सच्या तुलनेत 25-35 टक्के घर्षण घट दाखवते.
• पोशाख प्रतिकार:गुळगुळीत पृष्ठभागांमध्ये कमी क्षुद्रता (सूक्ष्म शिखरे) असतात जी तुटू शकतात आणि अपघर्षक कण म्हणून कार्य करतात, ज्यामुळे तीन-शरीर पोशाख होतात. याव्यतिरिक्त, गुळगुळीत पृष्ठभाग स्नेहक फिल्म चांगल्या प्रकारे राखून ठेवते, धातू-ते-धातू संपर्कास प्रतिबंध करते आणि गियरचे आयुष्य वाढवते. आमच्या प्रवेगक परिधान चाचण्यांमध्ये, आमच्या प्रिसिजन गीअरने 10 दशलक्ष सायकलनंतर मानक गीअर्सपेक्षा 50 टक्के कमी वजन कमी दाखवले.
• भार वाहून नेण्याची क्षमता:इलास्टोहायड्रोडायनामिक (EHL) स्नेहनमध्ये पृष्ठभागावरील समाप्ती तेल फिल्मच्या जाडीवर परिणाम करते. एक गुळगुळीत पृष्ठभाग एक जाड फिल्म तयार करण्यास अनुमती देते, गियर टूथ संपर्काची लोड-वाहण्याची क्षमता वाढवते. हे लॅम्बडा गुणोत्तर (λ) द्वारे परिमाणित केले जाते, जेथे उच्च मूल्य पृष्ठभागांचे अधिक चांगले वेगळे करणे दर्शवते. पारंपारिक गीअर्ससाठी 1.2 च्या तुलनेत आमचे प्रिसिजन गियर λ प्रमाण 2.0 किंवा त्याहून अधिक मिळवते.
• आवाज आणि कंपन:पृष्ठभाग खडबडीतपणा मेशिंग दरम्यान उत्तेजित शक्ती निर्माण करते, जे गीअर व्हाइन आणि खडखडाट आवाजात योगदान देऊ शकते. पृष्ठभागाचा खडबडीतपणा कमी करून, आम्ही या उत्तेजन शक्तींचे मोठेपणा कमी करतो, परिणामी ऑपरेशन शांत होते. एकसारख्या गिअरबॉक्सेसच्या चाचणीमध्ये, आमच्या प्रिसिजन गियरने 3,000 rpm वर मानक गियरपेक्षा 8 dB कमी आवाजाची पातळी निर्माण केली.

विंड टर्बाइन उद्योगातील एक व्यावहारिक उदाहरण पृष्ठभाग पूर्ण करण्याचे महत्त्व अधोरेखित करते. विंड टर्बाइन गिअरबॉक्सेस उच्च टॉर्कवर कार्य करतात आणि चढ-उतार भारांच्या अधीन असतात, ज्यामुळे ते मायक्रोपिटिंगसाठी संवेदनाक्षम बनतात, जे पृष्ठभागाच्या अपूर्णतेपासून सुरू होते. एका प्रमुख विंड टर्बाइन निर्मात्याने सुपर-फिनिश पृष्ठभागासह (Ra 0.15 मायक्रोमीटर) आमच्या प्रिसिजन गियरवर स्विच केले आणि दोन वर्षांच्या ऑपरेशननंतर मायक्रोपिटिंगमध्ये 60 टक्के घट नोंदवली, ज्यामुळे गीअरबॉक्स ओव्हरहॉल इंटरव्हल 5 ते 10 वर्षांपर्यंत प्रभावीपणे दुप्पट झाला. हे दर्शविते की उत्कृष्ट पृष्ठभागाच्या फिनिशमध्ये गुंतवणूक केल्याने भरीव ऑपरेशनल बचत होऊ शकते.

येथे आमचा कारखानारायडाफोन टेक्नॉलॉजी ग्रुप कं, लिमिटेडइच्छित पृष्ठभाग पूर्ण करण्यासाठी ग्राइंडिंग आणि पॉवर होनिंगचे संयोजन वापरते. पॉवर होनिंग प्रक्रियेमध्ये फीड रेट आणि ऑसिलेशनच्या अचूक नियंत्रणासह विट्रिफाइड ग्राइंडिंग व्हील वापरते, ज्यामुळे वंगण ठेवण्यासाठी इष्टतम क्रॉस-हॅच पॅटर्न तयार होतो. स्पॅलिंगला उच्च प्रतिकार आवश्यक असलेल्या ऍप्लिकेशन्ससाठी आम्ही मायक्रो-पीनिंग प्रक्रिया देखील ऑफर करतो, ज्यामुळे दातांच्या पृष्ठभागावर एक संकुचित अवशिष्ट ताण थर तयार होतो आणि एक गुळगुळीत पूर्णता राखली जाते. आमची मेट्रोलॉजी लॅब पांढऱ्या प्रकाशाच्या इंटरफेरोमीटरने सुसज्ज आहे जी नॅनोमीटर रिझोल्यूशनसह पृष्ठभागाच्या खडबडीतपणाचे मोजमाप करते, हे सुनिश्चित करते की प्रत्येक प्रिसिजन गियर निर्दिष्ट पृष्ठभागाच्या गुणवत्तेच्या मानकांची पूर्तता करते. सरफेस फिनिश गुणवत्तेची ही बांधिलकी आणखी एक महत्त्वाचा घटक आहे जो आमच्या प्रिसिजन गियरला मानक व्यावसायिक गीअर्सपासून वेगळे करतो.

गीअर प्रिसिजनमध्ये सामग्री आणि उष्णता उपचार काय भूमिका बजावतात?

सामग्रीची निवड आणि उष्णता उपचार प्रक्रिया उच्च परिशुद्धता गियरची अचूकता प्राप्त करण्यासाठी आणि राखण्यासाठी मूलभूत आहेत. अगदी अचूक मशीनिंगमुळे देखील एक गियर तयार होईल जो उष्णता उपचारादरम्यान सामग्री विकृत झाल्यास किंवा सामग्रीमध्ये आवश्यक थकवा आणि प्रतिरोधक शक्ती नसली तर त्याची अचूकता गमावते. उच्च सुस्पष्टता गीअर्स सामान्यत: 20CrMnTi, 18CrNiMo7-6, किंवा AISI 8620 सारख्या मिश्रधातूच्या स्टील्सपासून तयार केले जातात, जे कठोरता, कणखरता आणि यंत्रक्षमतेचा चांगला समतोल प्रदान करतात. उष्णता उपचार प्रक्रिया—सामान्यत: कार्ब्युरिझिंग, शमन आणि टेम्परिंग—शॉक शोषण्यासाठी कडक कोर (30-35 HRC) राखून पोशाख प्रतिरोधासाठी कठोर केस (58-62 HRC) साध्य करण्यासाठी काळजीपूर्वक नियंत्रित केली जाते. Raydafon Technology Group Co., Limited येथे, आमच्या कारखान्याने एक मालकीची उष्णता उपचार प्रक्रिया विकसित केली आहे जी 5 मायक्रोमीटरपेक्षा कमी विकृती कमी करते, कठोर झाल्यानंतर गीअरची अचूकता जतन केली जाते याची खात्री करते.

आमच्या प्रिसिजन गियरची मुख्य सामग्री आणि उष्णता उपचार वैशिष्ट्ये:

• केसची खोली आणि कडकपणा प्रोफाइल:आमच्या प्रिसिजन गियरसाठी प्रभावी केस डेप्थ (ECD) सामान्यत: 58-62 HRC च्या पृष्ठभागाच्या कडकपणासह, मॉड्यूल 5 पर्यंतच्या गीअर्ससाठी 0.8-1.2mm आहे. केसपासून कोरपर्यंत एक गुळगुळीत संक्रमण सुनिश्चित करण्यासाठी, पृष्ठभागाच्या थराला चिपकणे किंवा स्पॅलिंग प्रतिबंधित करण्यासाठी कडकपणा ग्रेडियंट काळजीपूर्वक नियंत्रित केला जातो.
• मूळ ताकद आणि कणखरपणा:फ्रॅक्चर न होता शॉक भार सहन करण्यासाठी मूळ सामग्रीमध्ये पुरेशी कणखरता असणे आवश्यक आहे. आमची कोर कडकपणा 30-35 HRC वर राखली जाते, ज्यामुळे ताकद आणि लवचिकता यांचा चांगला मिलाफ होतो. कोर तन्य शक्ती सामान्यत: 900-1100 MPa असते, ज्यामुळे गियरला आपत्तीजनक अपयशाशिवाय ओव्हरलोड्सचा सामना करता येतो.
• धान्य आकार आणि सूक्ष्म रचना:सुसंगत भौतिक गुणधर्म आणि अंदाजित उष्णता उपचार प्रतिसादासाठी एक सूक्ष्म, एकसंध धान्य रचना आवश्यक आहे. आमचे स्टील कठोर धान्य आकार नियंत्रण (ASTM 8 किंवा फाईनर) असलेल्या प्रमाणित गिरण्यांमधून मिळवले जाते. उष्णतेच्या उपचारानंतर अंतिम मायक्रोस्ट्रक्चर टेम्पर्ड मार्टेन्साईट आहे ज्यामध्ये कमी टक्केवारी राखून ठेवलेल्या ऑस्टेनाइट (5 टक्क्यांपेक्षा कमी), उच्च थकवा शक्ती आणि स्थिरता सुनिश्चित करते.
• विकृती नियंत्रण:उष्णता उपचार अपरिहार्यपणे काही विकृती निर्माण करतात, ज्यामुळे गियरच्या अचूकतेवर परिणाम होऊ शकतो. या विकृतीची भरपाई करण्यासाठी आमचा कारखाना प्रेस क्वेंचिंग, फिक्स्चर हार्डनिंग आणि हार्ड टर्निंग यांचे संयोजन वापरतो. 0.01 मिमीच्या आत एकाग्रता सुनिश्चित करण्यासाठी आम्ही गियर शाफ्टवर सरळ ऑपरेशन देखील करतो.

एरोस्पेस क्षेत्रातील केस स्टडी गियरच्या अचूकतेवर सामग्री आणि उष्णता उपचारांचा प्रभाव स्पष्ट करते. एअरक्राफ्ट ऍक्च्युएशन सिस्टीमच्या निर्मात्याला उच्च विश्वासार्हतेसह 150 डिग्री सेल्सिअस तापमानात काम करू शकतील अशा गीअर्सची आवश्यकता असते. भारदस्त तापमानात टेम्परिंगमुळे होणाऱ्या मितीय बदलांमुळे मानक कार्ब्युराइज्ड गीअर्सची अचूकता कमी झाली. आम्ही आमच्या प्रिसिजन गियरसाठी व्हॅक्यूम हीट ट्रीटमेंट प्रक्रिया विकसित केली आहे ज्यामध्ये राखून ठेवलेल्या ऑस्टेनाइटला स्थिर करण्यासाठी एक मल्टिपल टेम्परिंग सायकल समाविष्ट आहे, 150 डिग्री सेल्सिअस तापमानात 1,000 तासांच्या ऑपरेशननंतरही गियरने त्याची अचूकता कायम ठेवली आहे. या सोल्यूशनमुळे ग्राहकाला कामगिरीशी तडजोड न करता आवश्यक सेवा जीवन प्राप्त करण्यास सक्षम केले.

आमचा कारखाना सामग्री आणि उष्णता उपचारांसाठी सर्वसमावेशक गुणवत्ता नियंत्रण कार्यक्रम वापरतो. ऑप्टिकल एमिशन स्पेक्ट्रोमीटर वापरून प्रत्येक स्टीलची रासायनिक रचना तपासली जाते आणि कठोरता सत्यापित करण्यासाठी आम्ही जॉमिनी एंड-क्वेंच चाचण्या करतो. उष्णतेच्या उपचारादरम्यान, आम्ही गीअरला जोडलेल्या थर्मोकपल्सचा वापर रिअल टाइममध्ये तापमान प्रोफाइलचे निरीक्षण करण्यासाठी करतो, गीअर योग्य दराने गरम आणि थंड होत असल्याची खात्री करून. उष्णता उपचारानंतर, आम्ही रॉकवेल टेस्टर वापरून प्रत्येक गीअरवर कठोरता चाचणी करतो आणि मायक्रोस्ट्रक्चरल तपासणीसाठी आम्ही प्रत्येक बॅचमधून एक गियर घेतो. सामग्री आणि उष्मा उपचारासाठी हा सूक्ष्म दृष्टीकोन हे सुनिश्चित करतो की आमचा अचूक गियर केवळ निर्दिष्ट कठोरता आणि सामर्थ्य पूर्ण करत नाही तर त्याच्या सेवा आयुष्यावर त्याची अचूकता देखील राखतो. विशिष्ट आवश्यकता असलेल्या ग्राहकांसाठी, आम्ही पृष्ठभागाची कडकपणा आणखी वाढवण्यासाठी आणि घर्षण कमी करण्यासाठी डीएलसी (हिरा-सदृश कार्बन) किंवा नायट्राइडिंग सारखे विशेष कोटिंग देखील देऊ शकतो.

आमच्या प्रिसिजन गियरची प्रमुख तांत्रिक वैशिष्ट्ये काय आहेत?

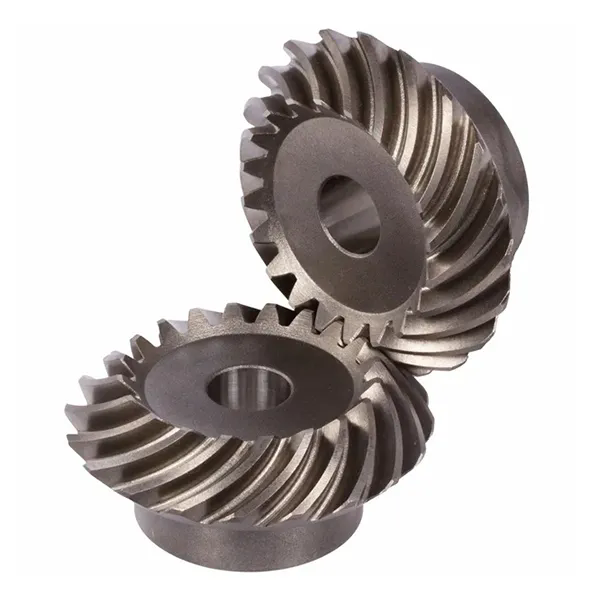

Raydafon Technology Group Co., Limited ऑटोमोटिव्ह, एरोस्पेस, रोबोटिक्स आणि पॉवर ट्रान्समिशनसह विविध औद्योगिक अनुप्रयोगांसाठी उच्च परिशुद्धता गीअर्सची व्यापक श्रेणी तयार करते. आमच्या उत्पादन लाइनमध्ये स्पर, हेलिकल, बेव्हेल आणि प्लेनेटरी गीअर्सचा समावेश आहे, मॉड्युल 0.5 ते मॉड्युल 10, 800mm पर्यंत व्यासासह आकारात उपलब्ध आहेत. आमची सर्व प्रिसिजन गियर उत्पादने ISO 9001 आणि IATF 16949 मानकांनुसार तयार केली जातात आणि आम्ही ISO 1328, AGMA 2000, आणि DIN 3962 च्या आवश्यकता पूर्ण करतो. खालील तक्त्यामध्ये आमच्या सर्वात लोकप्रिय प्रिसिजन गियर कॉन्फिगरेशनसाठी मुख्य तांत्रिक वैशिष्ट्ये सारांशित केली आहेत. आमची फॅक्टरी तुमच्या ऍप्लिकेशनसाठी गीअर मेश ऑप्टिमाइझ करण्यासाठी प्रोफाइल क्राउनिंग, टिप रिलीफ आणि रूट रिलीफ यासारख्या विशिष्ट बदलांसह सानुकूलित गीअर्स देखील तयार करू शकते.

मानक वैशिष्ट्यांव्यतिरिक्त, आमचा कारखाना गियर कार्यप्रदर्शन सुधारण्यासाठी अनेक पर्यायी सुधारणा ऑफर करतो. यामध्ये अल्ट्रा-लो घर्षण ऍप्लिकेशन्ससाठी उच्च-ग्लॉस पॉलिश पृष्ठभाग (Ra <0.1µm), गंज प्रतिरोधासाठी निकेल किंवा इलेक्ट्रोलेस निकेल कोटिंग आणि व्हॅक्यूम वातावरणात वापरण्यासाठी ड्राय-फिल्म वंगण कोटिंग समाविष्ट आहे. हाय-स्पीड ॲप्लिकेशन्ससाठी, आम्ही ISO 1940 ग्रेड G1 वर डायनॅमिक बॅलन्सिंग ऑफर करतो आणि हाय-टॉर्क ॲप्लिकेशन्ससाठी, आम्ही टूथ रूट थकवा शक्ती 30 टक्क्यांपर्यंत वाढवण्यासाठी शॉट पीनिंग प्रदान करतो.

प्रत्येक प्रिसिजन गियरसाठी आमच्या गुणवत्ता हमी प्रक्रियेमध्ये अत्याधुनिक कोऑर्डिनेट मेजरिंग मशीन (सीएमएम) वापरून गंभीर परिमाणांची 100 टक्के तपासणी समाविष्ट असते. आम्ही गियर जाळीच्या आवाज आणि कंपन वैशिष्ट्यांचे मोजमाप करण्यासाठी विशेष चाचणी बेंचवर गीअर ध्वनी चाचणी देखील करतो. विशिष्ट आवश्यकता असलेल्या ग्राहकांसाठी, आम्ही संपूर्ण तपासणी अहवाल प्रदान करू शकतो ज्यामध्ये खालील गोष्टींचा समावेश होतो: टूथ प्रोफाइल आणि हेलिक्स प्लॉट्स, पिच विचलन चार्ट, पृष्ठभागावरील खडबडीतपणा मोजमाप, कडकपणा प्रोफाइल आकृती आणि आवाज विश्लेषण आलेख. हे सर्वसमावेशक दस्तऐवजीकरण हे सुनिश्चित करते की आमच्या ग्राहकांना आमच्या गीअर्सची गुणवत्ता आणि अचूकता यावर पूर्ण विश्वास आहे. आमच्या व्यापक उत्पादन क्षमता आणि कडक गुणवत्ता नियंत्रणासह, Raydafon Technology Group Co., Limited मधील आमचा कारखाना उच्च अचूक गीअर्ससाठी तुमचा विश्वासार्ह भागीदार आहे.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: अचूक गियर आणि मानक गियरमध्ये काय फरक आहे?

उत्तर: प्राथमिक फरक अचूकता आणि सातत्य पातळीमध्ये आहे. टूथ प्रोफाईल, हेलिक्स, पिच आणि एकाग्रतेसाठी कडक सहिष्णुतेसाठी अचूक गीअर तयार केले जाते, सामान्यत: ISO 1328 ग्रेड 5 किंवा त्याहून चांगले पूर्ण करते, तर मानक गीअर केवळ 7 किंवा 8 ग्रेड प्राप्त करू शकतात. प्रिसिजन गीअर्समध्ये देखील उत्कृष्ट पृष्ठभाग फिनिश असते (Ra <0.4 µm) आणि अनेकदा मानक 2.2µm च्या तुलनेत. अधिक शुद्ध उष्णता उपचार प्रक्रियांसह उच्च-गुणवत्तेच्या सामग्रीपासून बनविलेले. या फरकांचा परिणाम कमी आवाज, उच्च कार्यक्षमता आणि मागणी असलेल्या अनुप्रयोगांमध्ये दीर्घ सेवा आयुष्यामध्ये होतो. Raydafon Technology Group Co., Limited येथे, आमची प्रिसिजन गियर उत्पादने एरोस्पेस आणि रोबोटिक्स सारख्या उद्योगांमध्ये अत्यंत कठोर कामगिरी आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेली आहेत.

प्रश्न 2: तुम्ही उच्च परिशुद्धता गियरची अचूकता कशी मोजता?

उत्तर: उच्च परिशुद्धता गियरची अचूकता विशेष मेट्रोलॉजी उपकरणे वापरून मोजली जाते, जसे की गियर मापन केंद्र (GMC) किंवा गियर तपासणी सॉफ्टवेअरसह समन्वय मोजण्याचे यंत्र (सीएमएम). ही मशीन्स तपशीलवार तक्ते आणि संख्यात्मक डेटा प्रदान करून, प्रोफाइल विचलन, हेलिक्स विचलन, पिच एरर आणि रनआउटसह मुख्य पॅरामीटर्स मोजतात. आमच्या कारखान्यात, आम्ही 300 मिमी व्यासापर्यंतच्या गीअर्ससाठी क्लिंजेलनबर्ग P 65 गियर मोजण्याचे केंद्र आणि मोठ्या गीअर्ससाठी वेन्झेल सीएमएम वापरतो. थर्मल विस्तार प्रभाव दूर करण्यासाठी सर्व मोजमाप तापमान-नियंत्रित वातावरणात (20°C +/- 0.5°C) केले जातात. आम्ही प्राप्त केलेल्या अचूकतेच्या पातळीचे दस्तऐवजीकरण करून, प्रत्येक गियरसह सर्वसमावेशक तपासणी अहवाल प्रदान करतो.

प्रश्न 3: उच्च परिशुद्धता गियरसाठी कोणती सामग्री सर्वोत्तम आहे?

उत्तर: इष्टतम सामग्री विशिष्ट अनुप्रयोगावर अवलंबून असते, परंतु सामान्य निवडींमध्ये 20CrMnTi, 18CrNiMo7-6 आणि AISI 8620 यांचा समावेश होतो. हे मिश्र धातु स्टील्स चांगली कठोरता आणि कडकपणा देतात. अत्याधिक पोशाख प्रतिरोध आवश्यक असलेल्या ऍप्लिकेशन्ससाठी, आम्ही 42CrMo4 सारख्या नायट्राइडिंग स्टील्स देखील वापरू शकतो. Raydafon Technology Group Co., Limited मधील आमचा कारखाना कार्य परिस्थितीचे (भार, वेग, तापमान, वंगण) सखोल विश्लेषण करते आणि तुमच्या अचूक गियरसाठी सर्वोत्तम सामग्रीची शिफारस करते. काही प्रकरणांमध्ये, आम्ही कोर टफनेस राखून सर्वोच्च संभाव्य कडकपणा (62 HRC) प्राप्त करण्यासाठी अंतिम हार्ड ग्राइंडिंगसह केस-कार्ब्युराइझिंग देखील ऑफर करतो.

प्रश्न 4: खराब झाल्यास उच्च परिशुद्धता गियर दुरुस्त करता येईल का?

उत्तर: बऱ्याच प्रकरणांमध्ये, खराब झालेले उच्च सुस्पष्टता गियर गियर ग्राइंडिंग, पृष्ठभाग री-प्रोफाइलिंग किंवा स्थानिकीकृत वेल्ड दुरुस्ती आणि त्यानंतर पुन्हा मशीनिंग यांसारख्या प्रक्रियेद्वारे दुरुस्त केले जाऊ शकते. तथापि, दुरुस्तीची व्यवहार्यता हानीच्या प्रमाणात आणि गीअरच्या अवशिष्ट जीवनावर अवलंबून असते. आमचा कारखाना प्रिसिजन गियर उत्पादनांसाठी सर्वसमावेशक दुरुस्ती सेवा प्रदान करतो, ज्यामध्ये री-ग्राइंडिंग, टूथ प्रोफाइल सुधारणा आणि पृष्ठभाग कोटिंग समाविष्ट आहे. गीअर सुरक्षितपणे सेवेत परत करता येईल की नाही हे निर्धारित करण्यासाठी आम्ही स्ट्रक्चरल अखंडतेचे मूल्यांकन देखील प्रदान करतो. काही प्रकरणांमध्ये, नवीन गियर बदलणे अधिक किफायतशीर असू शकते आणि आम्ही आमच्या मूल्यांकनावर आधारित सर्वोत्तम कृतीबद्दल सल्ला देऊ शकतो.

प्रश्न 5: सानुकूल उच्च परिशुद्धता गियर ऑर्डरसाठी मी कोणत्या लीड टाइमची अपेक्षा करू शकतो?

उत्तर: सानुकूल उच्च परिशुद्धता गियरसाठी लीड टाइम गीअरची जटिलता, सामग्री, उष्णता उपचार आवश्यकता आणि प्रमाण यावर अवलंबून असते. मानक मॉड्यूल्स आणि सामग्रीसाठी, आमचा कारखाना सामान्यत: लहान प्रमाणात (1-10 तुकडे) साठी 6 ते 8 आठवड्यांचा लीड टाइम ऑफर करतो. मोठ्या प्रमाणासाठी किंवा अधिक जटिल वैशिष्ट्यांसाठी (उदा., अल्ट्रा-प्रिसिजन ग्रेड 3-4, विशेष कोटिंग्स), लीड टाइम 10-12 आठवड्यांपर्यंत वाढू शकतो. आम्ही तातडीच्या प्रकल्पांसाठी जलद उत्पादन पर्याय प्रदान करतो. Raydafon Technology Group Co., Limited मध्ये, आम्ही एक लवचिक उत्पादन वेळापत्रक ठेवतो आणि तुमची तपशीलवार गीअर वैशिष्ट्ये मिळाल्यावर अचूक लीड टाइम अंदाज देऊ शकतो. उत्पादनक्षमता आणि कमी लीड टाइमसाठी तुमचे गियर ऑप्टिमाइझ करण्यासाठी आम्ही डिझाइन सल्ला सेवा देखील ऑफर करतो.

निष्कर्ष: प्रिसिजन गियर – विश्वसनीय पॉवर ट्रान्समिशनचा पाया

उच्च सुस्पष्टता गीअर्स मुख्य वैशिष्ट्यांच्या संयोजनाद्वारे ओळखले जातात: अपवादात्मक दात अचूकता (प्रोफाइल, हेलिक्स आणि खेळपट्टी), उत्कृष्ट पृष्ठभाग पूर्ण करणे, अनुकूल उष्णता उपचारांसह काळजीपूर्वक निवडलेले साहित्य आणि कठोर गुणवत्ता नियंत्रण. ही वैशिष्ट्ये कमी आवाज, उच्च कार्यक्षमता, दीर्घ सेवा आयुष्य आणि सर्वात जास्त मागणी असलेल्या अनुप्रयोगांमध्ये विश्वासार्ह पॉवर ट्रान्समिशन देण्यासाठी एकत्रितपणे कार्य करतात. Raydafon Technology Group Co., Limited मध्ये, आमच्या कारखान्याने उच्च सुस्पष्टता गीअर्स, अत्याधुनिक उपकरणे, प्रगत मेट्रोलॉजी, आणि सतत सुधारणा करण्याची वचनबद्धता निर्माण करण्याच्या कला आणि विज्ञानात प्रभुत्व मिळवले आहे. आमची विस्तृत उत्पादन श्रेणी, कस्टमायझेशन क्षमता आणि समर्पित तांत्रिक सहाय्य आम्हाला विविध उद्योगांमध्ये गियर सोल्यूशन्ससाठी एक विश्वासू भागीदार बनवते.

तुम्ही तुमच्या अचूक कामगिरीच्या आवश्यकता पूर्ण करणाऱ्या उच्च परिशुद्धता गियर शोधत आहात?आजच Raydafon टेक्नॉलॉजी ग्रुप कंपनी लिमिटेडशी संपर्क साधासर्वसमावेशक गियर सल्लामसलत साठी. तुमची गीअर वैशिष्ट्ये आणि ऑपरेटिंग परिस्थिती प्रदान करा आणि आमचा अभियांत्रिकी कार्यसंघ तुमच्या अपेक्षांपेक्षा अधिक अचूक गियर डिझाइन आणि तयार करेल. आम्ही विनामूल्य गियर डिझाइन विश्लेषण, स्पर्धात्मक किंमत आणि कोणत्याही स्थानावर जलद वितरण ऑफर करतो.Raydafon Technology Group Co., Limited कडून तुमच्या मोफत अचूक गियर सल्लामसलतची विनंती करा आणि आमच्या प्रिसिजन गियर सोल्यूशन्सची गुणवत्ता आणि विश्वासार्हता अनुभवा.
