प्लॅस्टिक बेव्हल गियर्स

Raydafon निंगबो, चीनमध्ये प्लॅस्टिक बेव्हल गीअर्स बनवते, POM मध्ये मोल्ड केलेले आणि उजव्या कोनातील ड्राइव्हसाठी नायलॉन. मानक गुणोत्तर 1:1, 2:1, 3:1, 4:1 आणि 5:1 आहेत; पिच मॉड्यूल M0.25 ते M1; दात संख्या 10 ते 60; बोर व्यास 3.0 ते 10.0 मिमी; बाहेरील व्यास 8.7 ते 60.4 मिमी; ऑपरेटिंग तापमान −40 °C ते +80 °C. भाग क्रमांकांमध्ये GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040, GB1M41004,GB1060MBS, GB1M512060BS, GB1M512* आणि GB1M512BS*. BS प्रत्यय ब्रास इन्सर्ट आणि सेट स्क्रू दर्शवतो. महत्वाचे: GB1M512* आणि GB1M512BS* फक्त 60-टूथ बेव्हल गियरशी जुळतात आणि इतर गीअर्सशी सुसंगत नाहीत. मोल्डेड दात भूमिती शांत, घट्ट जाळी देते; पॉलिमर स्वयं-वंगण आणि रासायनिक प्रतिरोधक आहे. सानुकूल मॉड्यूल, दात संख्या, बोर, हब आणि मटेरियल ग्रेड रेखांकनासाठी उपलब्ध आहे; 24 तासांच्या आत कोटेशन.

प्लॅस्टिक बेव्हल गियर्स — कस्टम मोल्डेड पीओएम आणि नायलॉन, M0.25 ते M1

लहान अचूक यंत्रणांसाठी उजव्या कोनातील ड्राइव्ह गीअर्स: 10 ते 60 दातांसह 1:1 ते 5:1 पर्यंत पूर्ण गुणोत्तर असलेले कुटुंब, पीओएम किंवा नायलॉनमध्ये मोल्ड केलेले, पर्यायी ब्रास इन्सर्ट आणि सेट स्क्रूसह. कॉफी मशीन आणि प्रिंटरसाठी पुरेसे शांत, बॅटरीवर चालणाऱ्या उपकरणांसाठी पुरेसा प्रकाश आणि जगात कुठेही चित्र काढण्यासाठी पुरवले जाते.

  • १:१ – ५:१मानक गुणोत्तर
  • M0.25 - M1पिच मॉड्यूल (मोड)
  • १० - ६०दात संख्या उपलब्ध
  • −40 ते +80 °Cऑपरेटिंग तापमान

उजव्या कोनातील ड्राइव्हसाठी प्लॅस्टिक बेव्हल गीअर्स — कस्टम मोल्डेड पीओएम आणि नायलॉन

प्लॅस्टिक बेव्हल गियर कट मेटलच्या ऐवजी मोल्डेड पॉलिमर दातांचा वापर करून 90 अंशांमध्ये ड्राइव्ह फिरवते. हा एकच बदल स्नेहनची गरज काढून टाकतो, जोडीचे वजन कमी करतो आणि जाळी लक्षणीयपणे शांत करतो — म्हणूनच कॉफी मशीन, प्रिंटर, पडदा मोटर्स, रोबोट व्हॅक्यूम आणि लहान रिमोट-कंट्रोल वाहनांमध्ये व्यवस्था दिसून येते. Raydafon या कुटुंबाची निर्मिती निर्माता आणि पुरवठादार या दोघांच्या निंगबो, चीनमधील स्वतःच्या कारखान्यातून करते, त्यामुळे तुमच्या आणि मोल्डिंग मशीनमध्ये कोणतेही व्यापारिक फरक नाही.

कस्टमायझेशन हे पॅरामीटर्स कव्हर करते जे सहसा गीअर बसते की नाही हे ठरवतात: मॉड्यूल, दातांची संख्या, बोर व्यास, हब आणि बॉसचे परिमाण, गुणोत्तर आणि स्वतः पॉलिमर. एक रेखाचित्र, नमुना गियर किंवा परिमाणांसह एक फोटो पाठवा आणि आम्ही सर्वात जवळच्या मानक भागाची पुष्टी करू किंवा नवीन साधन कोट करू. समान कार्यशाळेतील संबंधित उत्पादनांमध्ये विस्तृत समाविष्ट आहेप्लास्टिक गियरश्रेणी, दप्लास्टिक हेलिकल गियरसमांतर-शाफ्ट ड्राईव्हसाठी कुटुंब आणि धातूबेव्हल गियरज्या पॉलीमर वाहून नेऊ शकतात त्यापेक्षा जास्त टॉर्कची ओळ.

प्लास्टिक बेव्हल गियर तपशील

  • मानक परिमाण संदर्भΦ12 मिमी (खालील सारणीमध्ये सूचीबद्ध केलेल्या आकारांमध्ये देखील उपलब्ध आहे)
  • पिच मॉड्यूल (मोड)M0.25, मानक भाग श्रेणीमध्ये 0.5 आणि 1.0 सह
  • साहित्य प्रकारप्लॅस्टिक — POM, नायलॉन (PA), किंवा ग्राहकाच्या गरजेनुसार
  • गुणोत्तर१:१, २:१, ३:१, ४:१, ५:१
  • ऑपरेटिंग तापमान−40 °C ते +80 °C
  • पर्यायी वैशिष्ट्येब्रास इन्सर्ट, सेट स्क्रू, कस्टम बोअर आणि हब
  • सानुकूलनमॉड्यूल, दात संख्या, बोर, बॉसची लांबी, दात रुंदी, सामग्री ग्रेड

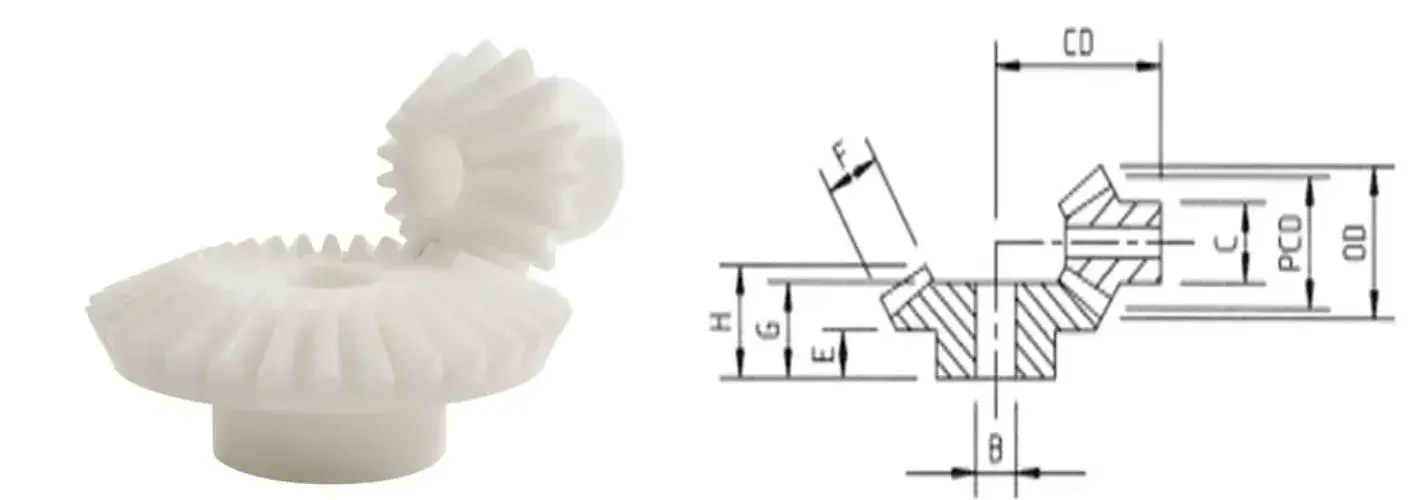

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
प्लॅस्टिक बेव्हल गियर कुटुंबासाठी संदर्भ भूमिती — खालील आकारमान अक्षरे या रेखांकनाशी संबंधित आहेत.
१:१समान गती, उजव्या कोनात हस्तांतरण
२:१आउटपुट गती अर्धा करा
३:१थर्ड-स्पीड कपात
४:१क्वार्टर-स्पीड कपात
५:१पाचव्या-गती कमी

महत्त्वाची जुळणारी टीप:गुणोत्तर जुळलेल्या जोड्या एकत्र वापरल्या पाहिजेत. 1:1 गुणोत्तरातील सरळ-दात बेव्हल गीअर्स त्यांच्या गुणोत्तरामध्ये बदलण्यायोग्य असतात, परंतु५:१ गुणोत्तर भाग ज्यांचा भाग क्रमांक * (GB1M512* आणि GB1M512BS*) मध्ये संपतो ते फक्त 60-टूथ बेव्हल गियरशी जुळतात — त्यांची भूमिती इतर कोणत्याही गियरशी सुसंगत नाही.ऑर्डर देण्यापूर्वी कृपया वीण भाग क्रमांकाची पुष्टी करा.

परिमाणे, दात संख्या आणि गुणोत्तर

सर्व परिमाणे मिमी मध्ये. तुमच्या स्वतःच्या लेआउटमध्ये योग्यता तपासण्यासाठी वरील संदर्भ रेखाचित्रासह B, CD, C, E, F, G आणि H अक्षरे वापरा.

प्रत्येक स्तंभ वाचण्यासाठी टेबल बाजूला स्क्रोल करा. उजव्या हाताचा स्तंभ प्रत्येक भागासाठी ब्रास इन्सर्ट आणि सेट स्क्रू व्हर्जन दाखवतो.

भाग क्र. खेळपट्टी
(मॉड)
ची संख्या
दात
सर्व परिमाणे मिमी मध्ये पितळ घाला
आणि स्क्रू सेट करा
बाहेर डाय. पिच डाय. बोर डाय. बी सीडी हब दीया. सी बॉसची लांबी ई दात रुंदी एफ लांबी जी लांबी एच
१:१ गुणोत्तर
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
२:१ गुणोत्तर
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
३:१ गुणोत्तर
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
४:१ गुणोत्तर
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
५:१ गुणोत्तर
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

टेबल वाचणे:BS प्रत्यय असलेले भाग सकारात्मक शाफ्ट फिक्सिंगसाठी ब्रास इन्सर्ट आणि सेट स्क्रू घेऊन जातात. B, CD, C, E, F, G आणि H ही अक्षरे वरील तपशील विभागातील संदर्भ रेखाचित्राचे अनुसरण करतात. लांबीच्या स्तंभातील डॅश म्हणजे परिमाण त्या भागाला लागू होत नाही. तुमच्या मांडणीसाठी कोणती जोडी योग्य आहे याची खात्री नाही? रेखाचित्र किंवा शाफ्टचे परिमाण पाठवा आणि आम्ही ते जुळवू.

उत्पादन तपशील

आमच्या मोल्डेड प्लॅस्टिक बेव्हल गीअर्सची छायाचित्रे — टूथ फॉर्म, हब आणि ब्रास इन्सर्ट पर्याय.

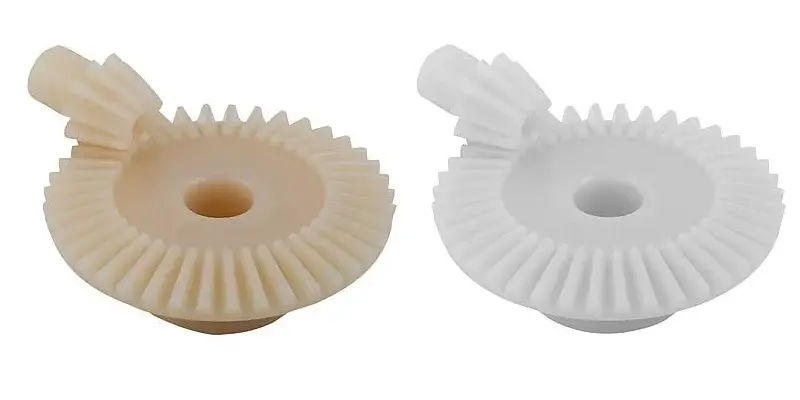

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
मोल्डेड प्लॅस्टिक बेव्हल गीअर्स — दात फॉर्म आणि गुणोत्तर श्रेणीमध्ये हब तपशील.

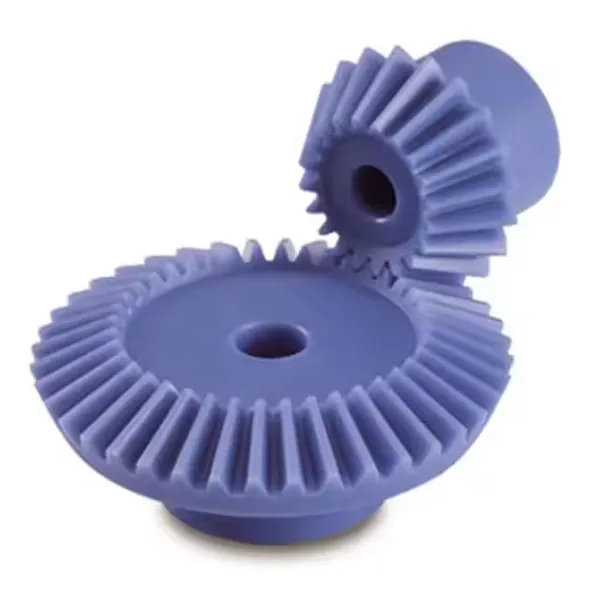

Plastic bevel gear pair in POM moulded for a right-angle drive
उजव्या कोनातील ड्राइव्हसाठी POM बेव्हल गियर जोडी.

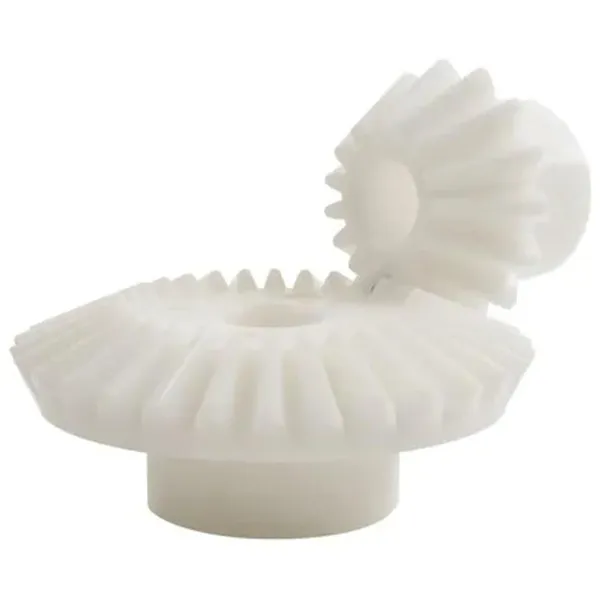

Plastic bevel gear set assembled and checked before packing
मॅटेड गियर सेट पॅकिंग करण्यापूर्वी जाळी आणि बॅकलॅशसाठी तपासले जातात.

मुख्य फायदे

  • स्वच्छ, पोशाख-प्रतिरोधक पॉलिमरPOM आणि नायलॉन ओलावा आणि रसायनांच्या विस्तृत श्रेणीचा प्रतिकार करतात, त्यामुळे गीअर दमट, वॉश-डाउन किंवा हलक्या गंजलेल्या वातावरणात काम करत राहतो जेथे प्लेटेड मेटल गियर शेवटी गंजतात. कोणतीही पेंटिंग नाही, प्लेटिंग नाही आणि देखभाल करण्यासाठी ऑइल फिल्म नाही.
  • तंतोतंत मोल्ड केलेले दातटूथ फॉर्म कटरऐवजी मोल्ड पोकळीतून येतो, त्यामुळे संपूर्ण बॅचमध्ये प्रतिबद्धता घट्ट आणि सुसंगत राहते. परिणाम म्हणजे स्थिर, शांत रोटेशन - कॉफी मशीन आणि प्रिंटर सारख्या आवाज-संवेदनशील उपकरणांमध्ये सर्वात महत्त्वाची मालमत्ता.
  • धातूच्या वजनाचा एक अंशकमी वस्तुमानामुळे शाफ्ट आणि बियरिंग्जवरील भार कमी होतो, मोटर चालवण्याची जडत्व कमी होते आणि पोर्टेबल आणि बॅटरीवर चालणाऱ्या उत्पादनांमध्ये बॅटरीचे आयुष्य वाढते.
  • कॉम्पॅक्ट लिफाफ्यात उजव्या कोनातील ड्राइव्हबेव्हल भूमिती वेगळ्या गीअरबॉक्स घरांची आवश्यकता न ठेवता 90 अंशांद्वारे वीज हस्तांतरित करते, ज्यामुळे लहान यंत्रणा लहान आणि एकत्र करणे सोपे होते.
  • तुमच्या रेखांकनासाठी सानुकूलितमॉड्यूल, दातांची संख्या, बोरचा व्यास, हब आणि बॉसची परिमाणे, गुणोत्तर आणि पॉलिमर ग्रेड हे सर्व आवश्यकतेनुसार तयार केले जाऊ शकतात. जर टेबलमधील मानक भाग बसला तर आम्ही असे म्हणू आणि तुमची टूलिंगची किंमत वाचवू.
  • फॅक्टरी-थेट किंमत आणि नियंत्रणमोल्डिंग, तपासणी आणि पॅकिंग इन हाऊस होते, त्यामुळे कोणतेही इंटरमीडिएट मार्जिन नसते आणि ज्या टीमने तो भाग बनवला त्याच टीमद्वारे त्याची गुणवत्ता तपासली जाते.

अर्ज

हलके वजन, शांत धावणे आणि गंज प्रतिरोधकतेचे संयोजन अनेक उत्पादन कुटुंबांमध्ये लहान उजव्या कोन ड्राइव्हसाठी प्लास्टिकच्या बेव्हल गीअर्सना योग्य बनवते.

स्मार्ट होम डिव्हाइसेस

स्मार्ट पडदा मशीन खोलीत अडथळा न आणता शांतपणे उघडतात आणि बंद करतात, तर रोबोट व्हॅक्यूम क्लीनर कमी पॉवर ड्रॉ आणि दीर्घ सेवा आयुष्यासह चढण्यासाठी आणि वळण्यासाठी समान उजव्या कोनातील ड्राइव्हचा वापर करतात.

कार्यालय उपकरणे

प्रिंटर गुळगुळीत पेपर फीड आणि कमी ऑपरेटिंग आवाजासाठी सातत्यपूर्ण टूथ फॉर्मवर अवलंबून असतात आणि श्रेडर अकाली अपयशी न होता सतत कागदाच्या भारांना तोंड देण्यासाठी रासायनिक प्रतिकार आणि परिधान प्रतिरोधकतेचा वापर करतात.

खेळणी आणि ग्राहक उत्पादने

रिमोट-कंट्रोल वाहनांना कमी वजनाचा फायदा होतो, ज्यामुळे बॅटरीचे आयुष्य सुधारते, तर पॉलिमर थेंब आणि परिणाम सहन करते. मुलांच्या उत्पादनांसाठी योग्य साहित्य ग्रेड उपलब्ध आहेत.

कॉफी मशीन आणि लहान उपकरणे

बंद उपकरणांमधील उजव्या कोनातील ड्राइव्ह आसपासच्या भागांच्या ग्रीस दूषित न करता चालतात आणि मोल्डेड जाळी घरगुती वातावरणात आवाज कमी ठेवते.

इन्स्ट्रुमेंटेशन आणि लहान ॲक्ट्युएटर

मोजमाप आणि पोझिशनिंग यंत्रणेमध्ये कॉम्पॅक्ट 90-डिग्री ट्रान्सफर, जेथे कमी जडत्व आणि गैर-चुंबकीय, गंज नसलेले भाग एक फायदा आहेत.

सानुकूल यंत्रणा

कोणतीही लहान उजव्या कोनातील ड्राइव्ह जिथे तुम्हाला अन्यथा मेटल बेव्हल जोडी, स्वतंत्र घर आणि स्नेहन बिंदू आवश्यक असेल. रेखाचित्र आणि कर्तव्य पाठवा आणि आम्ही सामग्री आणि गुणोत्तर यावर सल्ला देऊ.

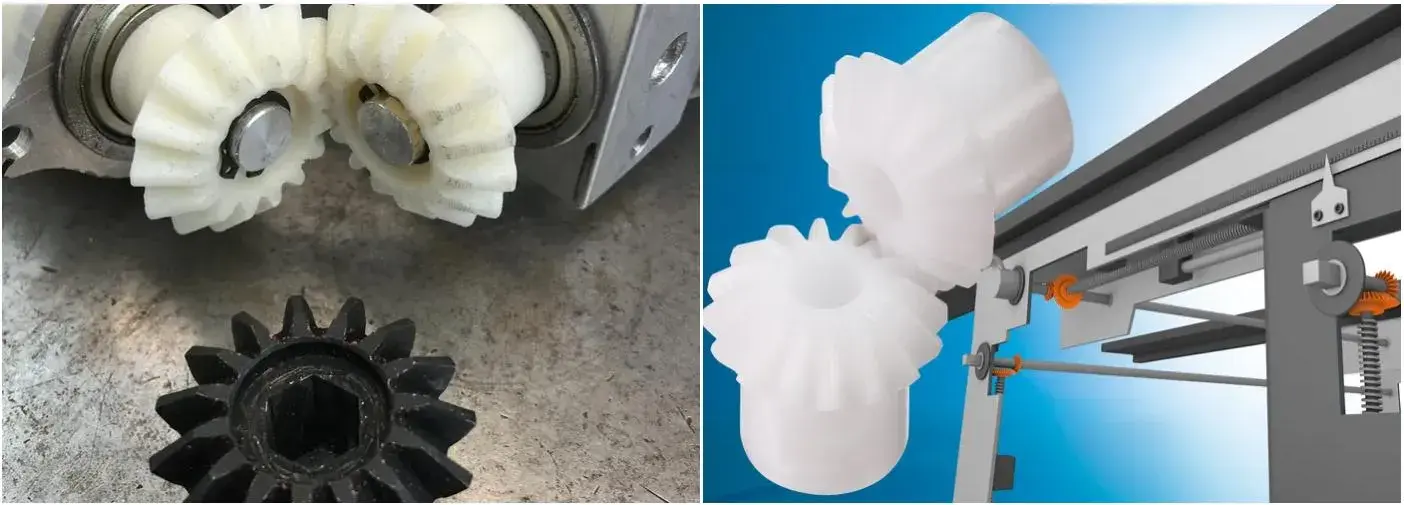

Plastic bevel gears used in smart home, office equipment and toy applications
प्लॅस्टिक बेव्हल गीअर्स स्मार्ट होम, ऑफिस उपकरणे आणि ग्राहक उत्पादन अनुप्रयोगांमध्ये सेवेत आहेत.

खरेदीदार FAQ

  • तुम्ही माझ्या रेखांकनासाठी किंवा सॅम्पलमधून प्लास्टिकचे बेव्हल गियर तयार करू शकता?होय. मॉड्युल, टूथ काउंट, रेशो, बोअर आणि मटेरियल प्रेफरन्ससह डायमेन्शन ड्रॉइंग किंवा सॅम्पल गियर पाठवा. आम्ही पुष्टी करतो की वरील सारणीतील विद्यमान मानक भाग बसतो किंवा नवीन मोल्ड उद्धृत करतो आणि जर तुम्हाला टूलींग करण्यापूर्वी भूमिती प्रमाणित करायची असेल तर प्रथम मशीन केलेला प्रोटोटाइप देऊ शकतो.
  • मी कोणती सामग्री निवडावी, पीओएम किंवा नायलॉन?POM ही अचूक बेव्हल जोड्यांसाठी नेहमीची निवड आहे कारण ती ताठ, कमी घर्षण आणि आर्द्रतेखाली आयामी स्थिर असते, ज्यामुळे मध्यभागी अंतर आणि बॅकलॅशचा अंदाज येतो. नायलॉन प्रभाव शोषण्यात अधिक कठीण आणि चांगले आहे, परंतु ते ओलावा शोषून घेते आणि किंचित आकारमानात हलते. आम्हाला लोड, वेग आणि वातावरण सांगा आणि आम्ही एक शिफारस करू.
  • गीअर्स जुळलेल्या जोडी म्हणून पुरवले जातात का?एक बेव्हल जोडी केवळ त्याच्या विरूद्ध डिझाइन केलेल्या मिलन गियरसह योग्यरित्या कार्य करते. तारकाने चिन्हांकित केलेले भाग (GB1M512* आणि GB1M512BS*) फक्त 60-टूथ गियरशी जुळतात आणि इतर गीअर्सशी सुसंगत नाहीत. प्रत्येक इतर भाग क्रमांकासाठी, ऑर्डर देण्यापूर्वी आमच्याशी वीण भाग निश्चित करा आणि आम्ही जोडी तपासू.
  • भाग क्रमांकावर BS प्रत्यय म्हणजे काय?BS ब्रास इन्सर्ट आणि सेट स्क्रू दर्शवते, जे प्लेन मोल्डेड बोअरवर अवलंबून न राहता शाफ्टला सकारात्मक यांत्रिक फिक्सिंग देते. ही नेहमीची निवड असते जिथे गीअर रिव्हर्सिंग लोड घेते किंवा जिथे शाफ्ट फिट होऊ नये.
  • कार्यरत तापमान काय आहे आणि आपण उच्च-तापमान सामग्री पुरवू शकता?मानक श्रेणी −40 °C ते +80 °C आहे. जास्त गरम चालणाऱ्या उपकरणांसाठी, PEEK किंवा PPS सारखी सामग्री उद्धृत केली जाऊ शकते; आम्हाला सतत ऑपरेटिंग तापमान सांगा आणि आम्ही अनुप्रयोगास काय आवश्यक आहे याची पुष्टी करू.
  • तुमच्या लीड टाइम आणि ऑर्डर अटी काय आहेत?आवश्यक प्रमाणात भाग क्रमांक किंवा रेखाचित्र पाठवा. आम्ही किंमत, टूलिंगची आवश्यकता असल्यास आणि लीड टाइमसह उत्तर देतो — सामान्यतः 24 तासांच्या आत. उत्पादन स्टॉकमधून मानक भाग जहाज; नवीन टूलिंग पुष्टी केलेल्या रेखाचित्राचे अनुसरण करते.

संबंधित उत्पादने आणि पुढील वाचन

प्लॅस्टिक बेव्हल गियर कोटेशनची विनंती करा

वरील तक्त्यातील भाग क्रमांक किंवा तुमच्या स्वतःच्या रेखाचित्रातून पाठवा — मॉड्यूल, गुणोत्तर, दात संख्या, बोअर आणि प्रमाण. आम्ही मेटिंग गियरच्या विरूद्ध फिटमेंटची पुष्टी करतो, सामग्रीबद्दल सल्ला देतो आणि 24 तासांच्या आत किंमत आणि लीड टाइमसह उत्तर देतो.

आता चौकशी पाठवा

* गुणोत्तर जुळलेल्या जोड्या म्हणून क्रमबद्ध करणे आवश्यक आहे. परिमाण तपशील विभागातील संदर्भ रेखाचित्राचे अनुसरण करतात; कृपया ऑर्डर देण्यापूर्वी तुमच्या असेंब्लीच्या विरुद्ध अंतिम रेखांकनाची पुष्टी करा. ब्रास इन्सर्ट आणि सेट स्क्रू आवृत्त्या BS प्रत्यय द्वारे ओळखल्या जातात.
