स्पायरल बेव्हल गियर

Raydafon चीनच्या निंगबो येथील स्वतःच्या कारखान्यात उजव्या कोनातील ड्राइव्हसाठी स्पायरल बेव्हल गिअर्स तयार करते. वक्र टूथ लाइन प्रत्येक क्षणी दोन किंवा अधिक दात संपर्कात ठेवते, म्हणून ड्राइव्ह समान आकाराच्या सरळ बेव्हल जोडीपेक्षा अधिक सहजतेने आणि शांतपणे चालते आणि त्याच्या परिमाणांसाठी अधिक टॉर्क घेते. मानक मॉड्यूल M3 ते M12 पर्यंत अचूक ग्रेड DIN6 ते DIN9 सह चालतात, ISO, DIN, ANSI, JIS किंवा BS मध्ये उत्पादित केले जातात. सामग्रीमध्ये मिश्र धातु, C45, स्टेनलेस स्टील, पितळ, तांबे, ॲल्युमिनियम आणि POM यांचा समावेश आहे, जस्त आणि निकेल प्लेटिंगपासून ब्लॅक ऑक्साईड, जिओमेट आणि डॅक्रोमेटपर्यंत पृष्ठभाग उपचारांसह. पिनियन कमीत कमी पाच दातांनी कापला जाऊ शकतो, ज्यामुळे एकाच काटकोनात मोठ्या प्रमाणात घट होऊ शकते आणि उच्च अचूक ग्रेडसाठी उष्णतेच्या उपचारानंतर दातांचे भाग जमिनीत केले जाऊ शकतात. गीअर्स डिस्पॅच करण्यापूर्वी तपासलेल्या संपर्क पॅटर्नसह जुळलेल्या जोड्या म्हणून पुरवले जातात. तुमचे रेखाचित्र किंवा नमुना 24 तासांच्या आत अवतरणासाठी पाठवा.

स्पायरल बेव्हल गियर — वक्र-दात-उजवा-कोन ड्राइव्ह, M3 ते M12

जेव्हा गुळगुळीतपणा आणि लोड क्षमता इतर कोणत्याही गोष्टींपेक्षा जास्त महत्त्वाची असते तेव्हा स्पायरल बेव्हल गियर ही उजव्या कोनातील प्रसारणाची निवड असते. वक्र दात रेषा प्रत्येक क्षणी दोन किंवा अधिक दात संपर्कात ठेवतात, म्हणून ड्राइव्ह शांतपणे चालते, समान रीतीने परिधान करते आणि समान आकाराच्या सरळ बेव्हल जोडीपेक्षा कितीतरी जास्त भार वाहते. Raydafon चीनच्या निंगबो येथील स्वतःच्या कारखान्यात हे गीअर्स कापतात, उष्णतेने हाताळतात आणि पीसतात.

किमान 5 दातपिनियन वर, मोठ्या सिंगल-स्टेज गुणोत्तरांना अनुमती देते
DIN6 - DIN9अचूक ग्रेड, विनंतीनुसार ग्राउंड
M3 - M12मानक मॉड्यूल्स, इतर रेखाचित्रे

डिझाइन तर्क

सरळ बेव्हल गियरऐवजी स्पायरल बेव्हल गियर का निवडा

दोघांमधील फरक पूर्णपणे दातांच्या ओळीत आहे. सरळ बेव्हल गीअरचे दात त्रिज्या गतीने धावतात, त्यामुळे प्रत्येक दात त्याच्या पूर्ण रुंदीमध्ये त्याच क्षणी वीण दात गुंतवून ठेवतो - अचानक प्रभाव जो प्रत्येक दातावर पुनरावृत्ती होतो. सर्पिल बेव्हल गीअरचे दात वक्र वर कापले जातात, त्यामुळे संपर्क दाताच्या एका टोकापासून सुरू होतो आणि झिप बंद होतो त्याप्रमाणे दुसऱ्या टोकापर्यंत जातो. तो एकल भौमितिक बदल खालील प्रत्येक फायद्यासाठी जबाबदार आहे.

सर्पिल बेव्हल गियर

  • दोन किंवा अधिक दात नेहमी भार सामायिक करतात, कारण ओव्हरलॅप गुणांक जास्त असतो
  • प्रभावाऐवजी हळूहळू व्यस्तता, त्यामुळे धावणारा आवाज बऱ्यापैकी कमी आहे
  • संपर्क दाब अधिक एकसमान पोशाख देऊन, लांब संपर्क रेषेत पसरतो
  • पिनियन कमीत कमी 5 दातांसह धावू शकते, ज्यामुळे एकाच टप्प्यात मोठ्या प्रमाणाची अनुमती मिळते
  • कटर हेड त्रिज्याद्वारे संपर्क पॅटर्न समायोज्य, आणि पीस करून आणखी सुधारित केले जाऊ शकते
  • एक अक्षीय शक्ती तयार करते जी वाहून नेण्यासाठी शाफ्ट बियरिंग्ज निवडणे आवश्यक आहे

सरळ बेव्हल गियर

  • प्रतिबद्धतेच्या क्षणी एक दात संपूर्ण भार वाहतो
  • प्रत्येक दात प्रवेशावर परिणाम अधिक आवाज आणि कंपन निर्माण करतो
  • उच्च स्थानिक संपर्क दाब, म्हणून परिधान एकाग्रतेकडे झुकते
  • पिनियनवर व्यावहारिक किमान दातांची संख्या जास्त आहे, सिंगल-स्टेज रेशो मर्यादित करते
  • कापण्यासाठी सोपे आणि स्वस्त, जे कमी-गती, कमी-आवाज-गंभीर ड्राइव्हला अनुकूल आहे
  • कोणतेही अक्षीय बल व्युत्पन्न होत नाही, त्यामुळे बेअरिंग निवडणे सोपे आहे

एक डिझाइन पॉइंट यासाठी नियोजन करणे योग्य आहे:दात रेषा हेलिकल असल्यामुळे, सर्पिल बेव्हल गियर शाफ्टच्या बाजूने अक्षीय थ्रस्ट तयार करते. हा दोष नाही - ही गुळगुळीत प्रतिबद्धतेची किंमत आहे. ते घेण्यासाठी बेअरिंग्ज निवडणे आवश्यक आहे, म्हणूनच सर्पिल बेव्हल जोडी सामान्यतः शाफ्ट आणि बेअरिंग व्यवस्थेसह सरळ बेव्हल जोडीसाठी ड्रॉप-इन बदली म्हणून निर्दिष्ट केली जाते.

तपशील

स्पायरल बेव्हल गियर तपशील आणि उपलब्ध पर्याय

  • मॉडेल क्रमांक (मॉड्यूल)M3, M4, M5, M8, M12 आणि इतर
  • दात फॉर्मसर्पिल (वक्र दात रेषा), उजव्या-कोन ड्राइव्ह
  • पिनियन दातांची किमान संख्या5 दात
  • अचूक ग्रेडDIN6, DIN7, DIN8, DIN9
  • मानकेISO, DIN, ANSI, JIS, BS आणि नॉन-स्टँडर्ड/टू ड्रॉइंग
  • साहित्यमिश्र धातु स्टील, C45 स्टील, स्टेनलेस स्टील, पितळ, तांबे, ॲल्युमिनियम, POM
  • दात प्रक्रियादळलेले, कडक किंवा ग्राउंड (उच्च अचूक ग्रेडसाठी वापरलेले पीसणे)
  • सहिष्णुता0.001 मिमी - 0.1 मिमी वैशिष्ट्य आणि अचूक ग्रेडवर अवलंबून
  • पृष्ठभाग उपचारझिंक-प्लेटेड, निकेल-प्लेटेड, पॅसिव्हेशन, ऑक्सिडेशन, एनोडायझेशन, जिओमेट, डॅक्रोमेट, ब्लॅक ऑक्साइड, फॉस्फेटायझिंग, पावडर कोटिंग, इलेक्ट्रोफोरेसीस
  • अतिरिक्त ऑपरेशन्सशॉट ब्लास्टिंग, सँडब्लास्टिंग, हीट ट्रीटमेंट, एनीलिंग, टेम्परिंग, पॉलिशिंग
  • पॅकिंगप्लॅस्टिक पिशवी आणि पुठ्ठा, किंवा लाकडी केस
  • पेमेंट अटीT/T, L/C
  • उत्पादन आघाडी वेळनमुन्यांसाठी 20 व्यावसायिक दिवस, मोठ्या प्रमाणात 25 दिवस
  • नमुनेनमुना किंमत USD 2-100; ग्राहकाने दिलेला नमुना एक्सप्रेस फ्रेट

संपूर्ण तपशील पत्रक. प्रत्येक पंक्ती वाचण्यासाठी मोबाइल डिव्हाइसवर टेबल बाजूला स्क्रोल करा.

आयटम तपशील
मॉडेल क्रमांक M3, M4, M5, M8, M12, इ.
साहित्य पितळ, C45 स्टील, स्टेनलेस स्टील, तांबे, POM, ॲल्युमिनियम, मिश्र धातु आणि इतर
मानक ISO, DIN, ANSI, JIS, BS आणि नॉन-स्टँडर्ड
सुस्पष्टता DIN6, DIN7, DIN8, DIN9
दात उपचार कडक, दळलेले किंवा ग्राउंड
सहिष्णुता 0.001 मिमी - 0.01 मिमी - 0.1 मिमी, वैशिष्ट्य आणि निर्दिष्ट केलेल्या अचूक ग्रेडवर अवलंबून
पृष्ठभाग उपचार झिंक-प्लेटेड, निकेल-प्लेटेड, पॅसिव्हेशन, ऑक्सिडेशन, एनोडायझेशन, जिओमेट, डॅक्रोमेट, ब्लॅक ऑक्साइड, फॉस्फेटायझिंग, पावडर कोटिंग, इलेक्ट्रोफोरेसीस
समाप्त करा शॉट ब्लास्टिंग, सँडब्लास्टिंग, हीट ट्रीटमेंट, एनीलिंग, टेम्परिंग, पॉलिशिंग
आयटम पॅकिंग प्लास्टिक पिशवी आणि पुठ्ठा, किंवा लाकडी पॅकिंग
पेमेंट अटी T/T, L/C
उत्पादन आघाडी वेळ नमुन्यासाठी 20 व्यावसायिक दिवस, मोठ्या प्रमाणात 25 दिवस
नमुने नमुना किंमत श्रेणी USD 2-100. ग्राहकाने भरलेला नमुना एक्सप्रेस फ्रेट.
अर्ज स्वयंचलित कंट्रोलिंग मशीन, सेमीकंडक्टर उद्योग, सामान्य औद्योगिक यंत्रसामग्री, वैद्यकीय उपकरणे, सौर ऊर्जा उपकरणे, मशीन टूल्स, पार्किंग सिस्टम, हाय-स्पीड रेल्वे आणि विमान वाहतूक उपकरणे आणि तत्सम

सहिष्णुता आणि अचूकतेबद्दल:या सारणीतील आकडे संपूर्ण उत्पादन कुटुंबातील एक श्रेणी आहेत, एक हमी मूल्य नाही. सहिष्णुता मोजली जात असलेल्या वैशिष्ट्यावर, मॉड्यूल आणि तुम्ही निर्दिष्ट केलेल्या अचूक ग्रेडवर अवलंबून असते — DIN6 ग्राउंड गियरमध्ये DIN9 मिल्ड गियरपेक्षा खूप कडक मर्यादा असतात. तुमच्या असेंब्लीची प्रतिक्रिया आणि संपर्क-नमुन्याची आवश्यकता आम्हाला सांगा आणि आम्ही तुमच्या गीअरची कोणती श्रेणी आणि प्रक्रिया आवश्यक आहे याची पुष्टी करू.

उत्पादन

आम्ही स्पायरल बेव्हल गियर गुणवत्ता कशी तयार करतो आणि नियंत्रित करतो

स्पायरल बेव्हल गीअर्स हे चांगले उत्पादन करण्यासाठी सर्वात कठीण गियर प्रकारांपैकी एक आहेत, कारण टूथ फ्लँक एक वक्र पृष्ठभाग आहे जो फक्त कापला जात नाही तर निर्माण केला पाहिजे. आम्ही प्रत्येक ऑर्डरवर चालवलेली प्रक्रिया जाणूनबुजून अनुक्रमिक आहे: प्रत्येक पायरी पूर्ण केली जाते आणि पुढील सुरू होण्यापूर्वी तपासणी केली जाते, त्यामुळे अंतिम असेंब्लीऐवजी ती तयार केलेल्या टप्प्यावर एक समस्या पकडली जाते.

रिक्त तयारी

रेखांकनासाठी साहित्य निवडले जाते आणि रिकामे वळवले जाते आणि माउंटिंग चेहरे स्थापित करण्यासाठी फेस केले जाते आणि नंतरच्या प्रत्येक ऑपरेशनचा संदर्भ दिला जातो.

गियर कटिंग

कटर हेड त्रिज्या वापरून स्पायरल बेव्हल गियर कटिंग मशीनवर टूथ फ्लँक्स तयार केले जातात जे आवश्यक सर्पिल कोन आणि संपर्क नमुना तयार करतात.

उष्णता उपचार

केस हार्डनिंगमुळे पोशाख प्रतिरोधासाठी दात-पृष्ठभागाची कडकपणा वाढतो, तर कोर ड्राईव्हला दिसणारा प्रभाव भार शोषण्यासाठी पुरेसा कडक राहतो.

दात घासणे

जेथे उच्च सुस्पष्टता श्रेणी निर्दिष्ट केली जाते, विकृती सुधारण्यासाठी आणि संपर्क क्षेत्र आणि पृष्ठभाग पूर्ण सुधारण्यासाठी उष्णता उपचारानंतर फ्लँक ग्राउंड केला जातो.

संपर्क नमुना तपासणी

जोडी मार्किंग कंपाऊंडसह चाचणी रिगमध्ये चालविली जाते जेणेकरून जोडी सोडण्यापूर्वी संपर्क नमुना स्थिती, आकार आणि आकार रेखाचित्राच्या विरूद्ध तपासले जाऊ शकते.

तपासणी आणि पॅकिंग

असेंबलीसाठी महत्त्वाच्या असलेल्या वैशिष्ट्यांची अंतिम मितीय तपासणी, नंतर निर्यातीसाठी संरक्षणात्मक पॅकिंग — प्लास्टिक पिशवी आणि पुठ्ठा, किंवा मोठ्या सेटसाठी लाकडी केस.

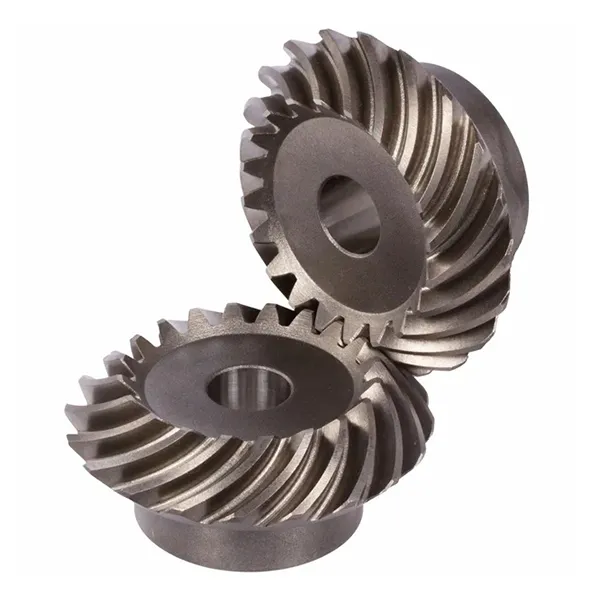

Spiral bevel gear with curved tooth flanks produced by Raydafon
व्युत्पन्न केलेल्या वक्र दात भागांसह सर्पिल बेव्हल गियर.

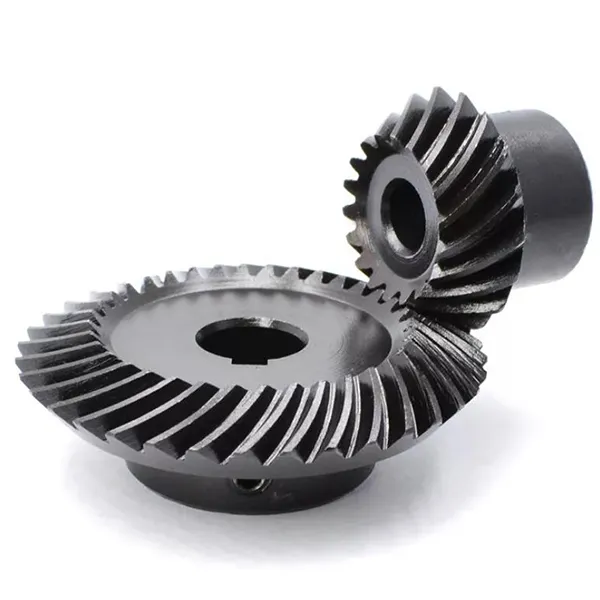

Spiral bevel gear pair showing matched contact pattern and mounting faces
जुळलेली गियर जोडी — संपर्क नमुना आणि माउंटिंग चेहरे.
Spiral bevel gear tooth flank detail after grinding
पीसल्यानंतर दातांच्या बाजूचा तपशील.
Spiral bevel gear inspection and measurement before packing
पॅकिंग करण्यापूर्वी अंतिम मितीय तपासणी.
Spiral bevel gear set prepared for export packing
निर्यात पॅकिंगसाठी गियर सेट तयार.

मुख्य फायदे

उत्पादन वैशिष्ट्ये

सुरळीत चालणे आणि कमी आवाज

दाताची रेषा वक्र असल्यामुळे, कोणत्याही क्षणी किमान दोन दात जाळीत असतात आणि भार एका दातापासून दुस-या दातावर सोपवला जातो कारण संपर्क बाजूच्या बाजूने पसरतो. पूर्ण-रुंदीच्या प्रभावाचा एकही क्षण नाही कारण सरळ बेव्हल गीअर आहे, त्यामुळे कंपन आणि आवाज लक्षणीयरीत्या कमी होतो — ज्यामुळे हा दात मानक पर्याय बनतो जिथे आवाज नियंत्रित केला जातो, मशीन टूल स्पिंडलपासून प्रवासी वाहनाच्या धुरापर्यंत.

उच्च भार क्षमता आणि अगदी पोशाख

हेलिक्स कोन ओव्हरलॅप गुणांक वाढवतो, याचा अर्थ अधिक दात भार सामायिक करतात आणि प्रत्येक बाजूवरील संपर्क दाब कमी असतो. दीर्घ संपर्क रेषेसह एकत्रित केलेला कमी दाब पिच लाईनजवळ केंद्रित करण्याऐवजी दातांच्या पृष्ठभागावर अधिक समान रीतीने परिधान करतो. व्यावहारिक परिणाम हा एक गियर आहे जो त्याच्या आकारासाठी जास्त टॉर्क वाहून नेतो आणि सतत कर्तव्यात त्याची अचूकता जास्त काळ टिकवून ठेवतो.

एका टप्प्यात विस्तृत गुणोत्तर श्रेणी

सर्पिल बेव्हल जोडीचा पिनियन कमीत कमी पाच दातांनी कापला जाऊ शकतो, ज्यामुळे मोठ्या प्रमाणात कपात गुणोत्तर दोन ऐवजी एका काटकोन अवस्थेत साध्य करता येते. मशीन डिझायनरसाठी म्हणजे कमी भाग, लहान गृहनिर्माण आणि कमी जमा झालेला बॅकलॅश, म्हणूनच हा दात आकार कॉम्पॅक्ट राइट-एंगल गियर युनिट्समध्ये वारंवार दिसून येतो.

संपर्क नमुना दुरुस्त केला जाऊ शकतो

कटरच्या डोक्याच्या त्रिज्याद्वारे फ्लँक वक्रता सेट केल्यामुळे, संपर्क पॅटर्न कटिंग स्टेजवर बदलला आणि दुरुस्त केला जाऊ शकतो आणि उष्णता उपचारानंतर पीसून आणखी सुधारित केला जाऊ शकतो. दात कोठे स्पर्श करतात यावरील नियंत्रण हे वर्षानुवर्षे शांतपणे चालणाऱ्या गीअर सेटला काही महिन्यांत रडणारे आणि खड्डे पडणाऱ्या गीअर सेटपासून वेगळे करते — आणि ही एक क्षमता आहे जी मशीन आणि ऑपरेटरवर अवलंबून असते, फक्त ड्रॉइंगवर नाही.

कर्तव्यास अनुरूप साहित्य आणि पृष्ठभाग उपचार

उच्च-टॉर्क ड्राईव्हसाठी मिश्रधातूच्या स्टीलमध्ये, C45 किंवा स्टेनलेस स्टीलमध्ये जेथे गंज प्रतिरोधकता महत्त्वाची असते आणि पितळ, तांबे, ॲल्युमिनियम किंवा फिकट किंवा चुंबकीय नसलेल्या अनुप्रयोगांसाठी पितळ, तांबे, ॲल्युमिनियम किंवा POM मध्ये समान दात भूमिती तयार केली जाऊ शकते. नंतर वातावरणाशी जुळण्यासाठी पृष्ठभाग उपचार निवडले जातात - झिंक किंवा निकेल प्लेटिंग, ब्लॅक ऑक्साईड, गंज संरक्षणासाठी जिओमेट किंवा डॅक्रोमेट, ॲल्युमिनियमसाठी एनोडायझेशन आणि देखावा आणि टिकाऊपणासाठी पावडर कोटिंग किंवा इलेक्ट्रोफोरेसीस.

अर्ज

जेथे स्पायरल बेव्हल गीअर्स वापरले जातात

कुठेही ड्राईव्हला वास्तविक टॉर्क घेऊन आणि शांत राहताना 90 अंशांतून वळावे लागते:

  • मशीन टूल्स- स्पिंडल ड्राईव्ह, इंडेक्सिंग हेड्स आणि फीड मेकॅनिझम जेथे ट्रान्समिशन अचूकता पूर्ण झालेल्या भागाची गुणवत्ता सेट करते
  • ऑटोमोटिव्ह आणि वाहतूक- विभेदक आणि अंतिम-ड्राइव्ह गियरिंग, जेथे कमी-आवाज, उच्च-लोड उजव्या कोन जोडी आवश्यक आहे
  • स्वयंचलित नियंत्रण मशीन- कॅम इंडेक्सर्स, रोटरी टेबल आणि पिक-अँड-प्लेस यंत्रणा
  • सेमीकंडक्टर आणि वैद्यकीय उपकरणे- ड्राईव्ह जे फक्त मजबूत नसून गुळगुळीत, शांत आणि पुनरावृत्ती करण्यायोग्य असले पाहिजेत
  • सौर ऊर्जा उपकरणे— ट्रॅकर स्लीविंग ड्राईव्ह, जेथे गियर सेट वर्षभर बाहेरच्या परिस्थितीत चालतो
  • पार्किंग सिस्टम आणि लॉजिस्टिक उपकरणे— लिफ्ट आणि ट्रान्स्फर मेकॅनिझम ज्यांना कॉम्पॅक्ट राइट-एंगल रिडक्शन आवश्यक आहे
  • हाय-स्पीड रेल्वे आणि विमानचालन ग्राउंड उपकरणे— सहाय्यक ड्राइव्ह जेथे विश्वासार्हता आणि कमी कंपन निर्दिष्ट केले आहे
  • सामान्य औद्योगिक यंत्रणा— पंप, मिक्सर, कन्व्हेयर आणि कोणतेही कॉम्पॅक्ट राइट-एंगल गियर युनिट

तुमचा अर्ज सूचीबद्ध नसल्यास, कर्तव्याचे वर्णन करा — इनपुट गती, टॉर्क, गुणोत्तर आणि माउंटिंग व्यवस्था. एक सर्पिल बेव्हल जोडी सामान्यत: त्याच्या शाफ्ट आणि बेअरिंग लेआउटसह तयार केली जाते कारण ती निर्माण करते अक्षीय थ्रस्टमुळे, म्हणून आपण व्यवस्था जितक्या लवकर पाहू तितका चांगला परिणाम.

सानुकूलन

सानुकूल सर्पिल बेव्हल गीअर्स रेखांकनासाठी बनवले

मानक मॉड्यूल श्रेणीच्या पलीकडे, एक गियर आपल्या घरासाठी योग्य आहे की नाही हे ठरवणारे पॅरामीटर्स सर्व आवश्यकतेनुसार तयार केले जाऊ शकतात. ठराविक सानुकूलनामध्ये हे समाविष्ट आहे:

  • मॉड्यूल आणि दात संख्या
  • सर्पिल कोन आणि सर्पिल हात
  • गुणोत्तर आणि जुळलेली जोडी
  • बोर, कीवे आणि स्प्लाइन
  • हब आणि माउंटिंग फेस भूमिती
  • साहित्य निवड
  • अचूक ग्रेड DIN6–DIN9
  • पृष्ठभाग उपचार
  • ग्राउंड किंवा मिल्ड दातांची बाजू
  • चिन्हांकित आणि पेअर सेट ओळख

एक आकारमान रेखाचित्र, नमुना गियर किंवा आवश्यक गुणोत्तर, टॉर्क आणि लिफाफा पाठवा आणि आम्ही सर्वात जवळच्या मानक भूमितीची पुष्टी करू किंवा एक नवीन कोट करू. सर्पिल बेव्हल जोड्या जुळलेल्या सेट म्हणून पुरवल्या जातात, म्हणून जर तुम्ही जोडीचा एक गियर बदलत असाल, तर आम्हाला सांगा - जुळलेल्या जोडीचा फक्त अर्धा भाग बदलल्याने सामान्यतः आवाज आणि जलद पोशाख निर्माण होतो, जरी दोन्ही भाग मितीयदृष्ट्या योग्य असले तरीही.

खरेदीदार FAQ

खरेदीदार FAQ

  • सर्पिल बेव्हल गियर आणि सरळ बेव्हल गियरमध्ये काय फरक आहे?दात रेषा: सरळ बेव्हल दात त्रिज्या गतीने धावतात आणि त्यांची संपूर्ण रुंदी एकाच वेळी गुंततात, तर सर्पिल बेव्हल दात वक्र असतात त्यामुळे संपर्क दाताच्या एका टोकापासून दुसऱ्या टोकापर्यंत हळूहळू स्वीप होतो. वक्र फॉर्म जास्त आच्छादित करतो, त्यामुळे भार अधिक दातांनी सामायिक केला जातो, धावणे नितळ आणि शांत असते, पोशाख अधिक समान असतो आणि पिनियन कमीत कमी 5 दातांनी कापता येतो.
  • तुम्ही माझ्या रेखांकनासाठी किंवा सॅम्पलमधून सर्पिल बेव्हल गियर बनवू शकता?होय. मॉड्यूल, दात संख्या, सर्पिल कोन, गुणोत्तर, बोर आणि सामग्रीसह एक आकारमान रेखाचित्र किंवा नमुना गियर पाठवा. भूमिती विद्यमान टूलिंगशी जुळते किंवा नवीन कटर सेटअप आवश्यक आहे की नाही याची आम्ही पुष्टी करतो, त्यानुसार कोट करतो आणि सुमारे 20 व्यावसायिक दिवसांमध्ये नमुना देऊ शकतो.
  • कोणती सामग्री आणि पृष्ठभाग उपचार उपलब्ध आहेत?हाय-टॉर्क ड्राईव्हसाठी मिश्र धातु आणि C45, गंज प्रतिरोधक आवश्यक असलेले स्टेनलेस स्टील आणि फिकट किंवा चुंबकीय नसलेल्या अनुप्रयोगांसाठी पितळ, तांबे, ॲल्युमिनियम किंवा POM. पृष्ठभागावरील उपचारांमध्ये झिंक आणि निकेल प्लेटिंग, पॅसिव्हेशन, ऑक्सिडेशन, एनोडायझेशन, जिओमेट, डॅक्रोमेट, ब्लॅक ऑक्साइड, फॉस्फेटायझिंग, पावडर कोटिंग आणि इलेक्ट्रोफोरेसीस यांचा समावेश होतो. आम्हाला वातावरण सांगा आणि आम्ही एक शिफारस करू.
  • मी जुळलेली जोडी किंवा एकल गियर ऑर्डर करावी?जुळलेल्या जोडीची मागणी करा. स्पायरल बेव्हल गीअर्स लॅप केले जातात आणि त्यांचा संपर्क पॅटर्न सेट म्हणून तपासला जातो, त्यामुळे विद्यमान जोडीचा फक्त एक गियर बदलल्याने सामान्यतः दोन्ही भाग योग्यरित्या मोजले जात असतानाही आवाज आणि वेग वाढतो. जर फक्त एक गीअर खराब झाला असेल, तर आम्हा दोघांना पाठवा जेणेकरुन रिप्लेसमेंट जिवंत भागाशी जुळता येईल.
  • सर्पिल बेव्हल गियरला विशेष बीयरिंगची आवश्यकता का आहे?टूथ लाइनमधील हेलिक्स अँगलमुळे, गियर स्पर्शिका आणि रेडियल भारांव्यतिरिक्त शाफ्टच्या बाजूने अक्षीय थ्रस्ट फोर्स तयार करतो. तो जोर वाहून नेण्यासाठी बियरिंग्ज निवडणे आवश्यक आहे — सामान्यत: एक टॅपर्ड रोलर किंवा कोनीय संपर्क व्यवस्था — म्हणूनच सर्पिल बेव्हल जोडी शाफ्ट आणि बेअरिंग लेआउटसह उत्कृष्टपणे निर्दिष्ट केली जाते.
  • तुमची सहनशीलता, लीड टाइम आणि पेमेंट अटी काय आहेत?सहिष्णुता वैशिष्ट्य आणि अचूक ग्रेडवर अवलंबून असते, संपूर्ण कुटुंबात 0.001 मिमी ते 0.1 मिमी पर्यंत; आम्हाला तुमची प्रतिक्रिया आणि संपर्क-नमुन्याची आवश्यकता सांगा आणि आम्ही ते कोणते ग्रेड प्राप्त केले याची पुष्टी करू. नमुन्यांना सुमारे 20 व्यावसायिक दिवस आणि मोठ्या प्रमाणात उत्पादन 25 दिवस लागतात, नमुने किंमती USD 2-100 ग्राहकाने भरलेल्या एक्सप्रेस फ्रेटसह आहेत आणि देय अटी T/T किंवा L/C आहेत.

संबंधित

संबंधित उत्पादने आणि पुढील वाचन

स्पायरल बेव्हल गियर कोटेशनची विनंती करा

तुमचे रेखाचित्र, नमुना किंवा आवश्यक मॉड्यूल, प्रमाण, टॉर्क आणि लिफाफा पाठवा. आम्ही भूमिती, अचूक ग्रेड आणि सामग्रीची पुष्टी करतो आणि 24 तासांच्या आत किंमत आणि लीड टाइमसह उत्तर देतो.

आता चौकशी पाठवा

* सहिष्णुता, लीड टाइम आणि किमतीचे आकडे संपूर्ण उत्पादन कुटुंबात श्रेणी म्हणून दिले जातात आणि प्रत्येक ऑर्डरच्या रेखांकनाच्या विरूद्ध पुष्टी केली जाते. सर्पिल बेव्हल गीअर्स जुळलेल्या जोड्या म्हणून पुरवले जातात; कृपया ऑर्डर करण्यापूर्वी वीण भाग क्रमांकाची पुष्टी करा.
