केस IH राउंड बेलर्ससाठी PTO शाफ्ट
  • केस IH राउंड बेलर्ससाठी PTO शाफ्टकेस IH राउंड बेलर्ससाठी PTO शाफ्ट
  • केस IH राउंड बेलर्ससाठी PTO शाफ्टकेस IH राउंड बेलर्ससाठी PTO शाफ्ट

केस IH राउंड बेलर्ससाठी PTO शाफ्ट

केस IH राउंड बेलर्ससाठी PTO शाफ्ट - RB444, RB454, RB455A, RB464, RB554 आणि RB564, अधिक RB454 सायलेज आणि RB454 रोटर कटर प्रकारांचा समावेश आहे. घर्षण क्लचसह CAT4 आणि CAT5 स्थिर वेग ड्राइव्हलाइन; ट्रॅक्टरवर अवलंबून स्प्लाइन 1.375-6 किंवा 1.375-21 इनपुट; उर्जा आवश्यकता 40-100 hp (30-75 kW). क्लच टॉर्क संदर्भ 1,000 N·m (CAT3/S4) ते 1,800 N·m (CAT4/S6). तुमचे बेलर मॉडेल आणि ट्रॅक्टर PTO स्प्लाइन पाठवा — आम्ही ड्राइव्हलाइन श्रेणी, क्लच टॉर्क आणि शाफ्ट लांबीची पुष्टी करतो आणि 24 तासांच्या आत फॅक्टरी कोट परत करतो.

OEM बदली · केस IH RB मालिका

केस IH राउंड बेलर्ससाठी PTO शाफ्ट — CAT4 आणि CAT5 कॉन्स्टंट व्हेलॉसिटी ड्राइव्हलाइन, 1.375-6 / 1.375-21 स्प्लाइन

गोल बेलर पीटीओ शाफ्ट दोनपैकी एका मार्गाने अयशस्वी होतो: युनिव्हर्सल जॉइंट वळणाचा कोन घेऊ शकत नाही हेडलँड, किंवा क्लच उजव्या टॉर्कवर घसरत नाही आणि गीअरबॉक्स त्याऐवजी शॉक घेतो. हे पान केस IH RB444, RB454, RB455A, RB464, RB554 साठी शाफ्टचे आकार, आवश्यक पॉवर आणि क्लच पार्ट क्रमांक सूचीबद्ध करते आणि RB564 बेलर्स, जेणेकरुन तुम्ही रिप्लेसमेंट शाफ्ट तुम्ही प्रत्यक्षात चालवलेल्या बेलर मॉडेलशी जुळवू शकता.

बेलर मॉडेल झाकलेले

6 बेस मॉडेल RB444, RB454, RB455A, RB464, RB554, RB564 — अधिक RB454 सायलेज आणि RB454 रोटर कटर प्रकार.

ड्राइव्हलाइन आकार

CAT4 / CAT5 घर्षण क्लचसह स्थिर वेग ड्राइव्हलाइन. ट्रॅक्टरवर अवलंबून स्प्लाइन 1.375-6 किंवा 1.375-21 इनपुट करा.

वीज आवश्यकता

40-100 एचपी RB444 वर 30 kW पासून RB454 रोटर कटरवर 75 kW पर्यंत. खालील सारणीमध्ये संपूर्ण ब्रेकडाउन.

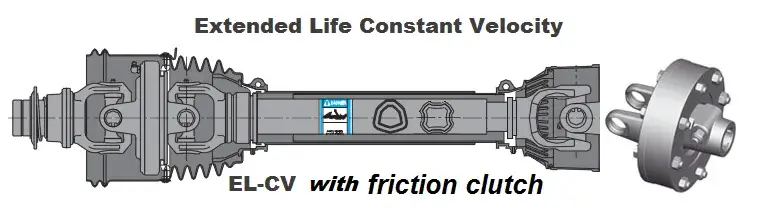

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO शाफ्ट असेंब्ली — स्थिर वेग जॉइंट, घर्षण क्लच आणि 1.375-6 इनपुट योक.

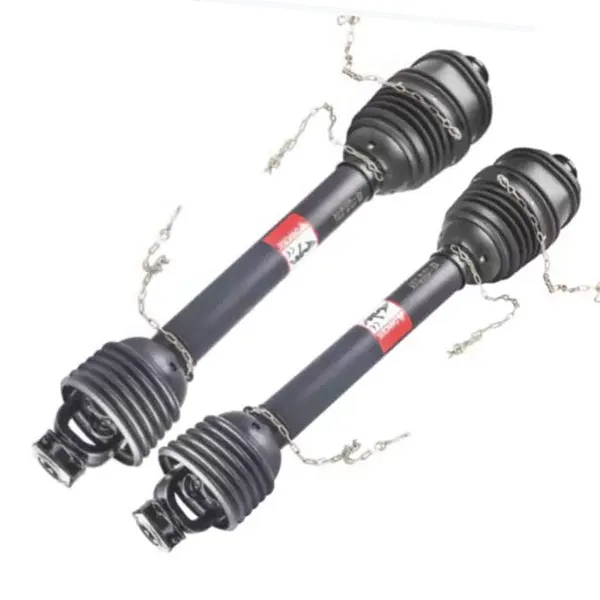

PTO shaft for Case IH round balers — clutch end and spline detail
क्लच एंड आणि स्प्लाइन तपशील — द्रुत-डिस्कनेक्ट योक आणि शील्ड बेअरिंग.

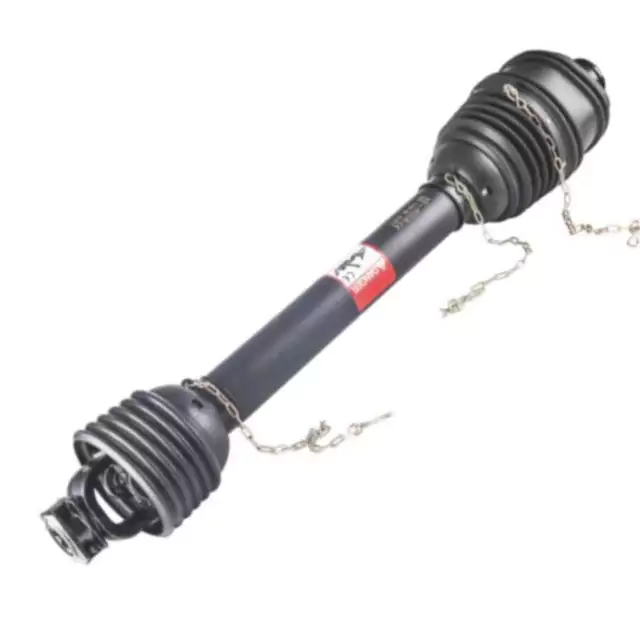

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
इनपुट योक पर्याय — 1.375-6 आणि 1.375-21 स्प्लाइन, ट्रॅक्टर PTO स्टबशी जुळलेले.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
घर्षण क्लच आणि शिअर-बोल्ट कॉन्फिगरेशन — स्लिप पॉइंट बेलर गिअरबॉक्सचे संरक्षण करते.

मॉडेल टेबल — PTO शाफ्टचा आकार आणि बेलरद्वारे आवश्यक पॉवर

केस IH राउंड बेलर मॉडेल्स - शाफ्ट आकार आणि PTO पॉवर आवश्यकता
बेलर मॉडेल पीटीओ शाफ्ट आकार PTO आवश्यक, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 ६० (४५)
RB454 सायलेज CAT4 ६५ (४८)
RB454 रोटर कटर CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 ७० (५२)
RB554 CAT5 ७० (५२)
RB564 CAT5 ८० (६०)

केस IH मध्ये घर्षण क्लचसह मॉडेलवर अवलंबून CAT4 किंवा CAT5 स्थिर वेग असलेल्या ड्राईव्हलाइन्सची आवश्यकता असते. या श्रेणीतील RB454 रोटर कटर हा एकमेव प्रकार आहे ज्यासाठी 100 hp (75 kW) इनपुटसह CAT5 आवश्यक आहे — जर तुमचा ट्रॅक्टर त्या आकृतीच्या खाली आहे, ऑर्डर करण्यापूर्वी बेलर बिल्डची खात्री करा.

Constant velocity PTO shaft part number reference for Case IH round balers
स्थिर वेग PTO संदर्भ — CAT3 ते CAT5, 540 आणि 1000 rpm बेस पार्ट क्रमांक.

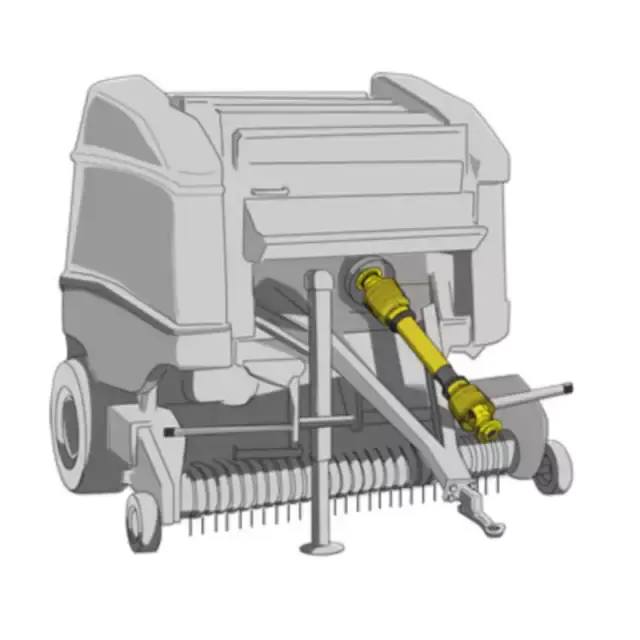

PTO shaft installed on a round baler in field operation
फील्ड इन्स्टॉलेशन — बेलर इनपुटवर शाफ्ट अँगल आणि शील्ड क्लिअरन्स.

स्थिर वेग PTO आणि क्लच भाग क्रमांक

स्थिर वेग PTO — श्रेणी आणि ट्रॅक्टर स्प्लाइननुसार आधारभूत भाग संख्या
CV PTO ट्रॅक्टर स्प्लाइन मूळ भाग क्रमांक
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 १.३७५-२१ 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 १.३७५-२१ 71R8121UCW08000
1.375-6 स्प्लाइन इनपुटसाठी FT घर्षण क्लच
सार्वत्रिक आकार टॉर्क (N·m) भाग क्रमांक
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5 / S8 १,४५० 6LM453003R

वरील भाग क्रमांक हे शाफ्टला बेलर आणि ट्रॅक्टरच्या संयोजनाशी जुळण्यासाठी संदर्भ बिंदू आहेत. जर तुमचे बेलर अर्धा भिन्न उपकरण वापरतो किंवा ट्रॅक्टर स्टब 1.750-20 स्प्लाइन आहे, मॉडेल पाठवा आणि आम्ही करू योग्य संयोजनाची पुष्टी करा. विस्तीर्णगोल बेलर्ससाठी पीटीओ शाफ्टरेंजमध्ये इतर बेलर ब्रँड देखील समाविष्ट आहेत.

शाफ्ट फिट आणि टिकते की नाही हे काय ठरवते

  1. ड्राईव्हलाइन श्रेणीला बेलर मॉडेलशी जुळवा

    या श्रेणीमध्ये CAT4 आणि CAT5 अदलाबदल करण्यायोग्य नाहीत. RB444, RB454 आणि RB455A CAT4 चालवतात; RB464, RB554 आणि RB564 CAT5 चालवतात; RB454 रोटर कटरला देखील CAT5 आवश्यक आहे. बेलरला CAT4 शाफ्ट बसवणे CAT5 साठी कॉल केल्याने हेडलँड कोनात जॉइंट अंडर-रेट होतो, जिथे बहुतेक अकाली अपयश प्रारंभ

  2. इनपुट स्प्लाइन ट्रॅक्टरशी जुळवा, बेलरशी नाही

    बेलर साइड इम्प्लिमेशनद्वारे निश्चित केली जाते, परंतु ट्रॅक्टरची बाजू तुम्ही वापरत असलेल्या ट्रॅक्टरवर अवलंबून असते. 1.375-6 हा सामान्य 540 rpm स्टब आहे; 1.375-21 हा 1000 rpm स्टब आहे; 1.750-20 उच्च-शक्तीवर दिसते ट्रॅक्टर ट्रॅक्टर मॉडेल आणि PTO स्टब फोटो पाठवणे हा कोणता योक बसवायचा याची पुष्टी करण्याचा सर्वात जलद मार्ग आहे. जर तुम्ही इम्प्लिमेंट ड्राइव्ह अपडेट करत असाल, तर पहापीटीओ शाफ्टसंपूर्ण श्रेणीसाठी श्रेणी.

  3. घर्षण क्लच बेलरला सेट करा, ट्रॅक्टरला नाही

    बेलर गिअरबॉक्स शॉक लोड घेण्यापूर्वी घसरण्यासाठी घर्षण क्लच असतो. क्लच सेट खूप उंच आहे शॉक थेट गिअरबॉक्समध्ये प्रसारित करेल; खूप कमी सेट करा, ते सामान्य बॅलिंग दरम्यान घसरते. एफटी वरील क्लच टेबल प्रति सार्वत्रिक आकाराचा संदर्भ टॉर्क देते — CAT3/S4 साठी 1,000 N·m, साठी 1,800 N·m CAT4/S6 आणि CAT5/S8 साठी 1,450 N·m.

  4. हेडलँडवर शाफ्ट अँगल आणि शील्ड क्लिअरन्स तपासा

    एक स्थिर वेग संयुक्त मानक सार्वत्रिक संयुक्त पेक्षा मोठ्या वळण कोन सहन करते, परंतु ढाल अद्याप पूर्ण लॉकमध्ये मंजुरी आवश्यक आहे. जर शाफ्टचा तळ बाहेर पडला किंवा ढाल ड्रॉबारशी संपर्क साधला तर हेडलँड, रेटिंगची पर्वा न करता संयुक्त लवकर अयशस्वी होईल. वरील प्रतिमा लक्ष्य कोन दर्शवते बेलर इनपुट. इतर उत्पादकांकडून बेलर्ससाठी, दक्रोन राउंड बेलर्ससाठी पीटीओ शाफ्टपृष्ठ समतुल्य संदर्भ बिंदू सूचीबद्ध करते.

तुमचे बेलर मॉडेल आणि ट्रॅक्टर पीटीओ स्प्लाइन पाठवा

आम्हाला बेलर मॉडेल (RB444 ते RB564) आणि ट्रॅक्टर PTO स्टब (1.375-6, 1.375-21 किंवा 1.750-20) सांगा. आम्ही करू ड्राईव्हलाइन श्रेणी, क्लच टॉर्क आणि शाफ्टची लांबी पुष्टी करा आणि फॅक्टरी-डायरेक्ट कोट परत करा — सामान्यतः 24 तासांच्या आत. सानुकूल लांबी आणि ढाल कॉन्फिगरेशन उपलब्ध आहेत. जर तुमची अंमलबजावणी ए नॉन-स्टँडर्ड गिअरबॉक्स, दकृषी गियरबॉक्सश्रेणी देखील संबंधित असू शकते.
