पीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्ट
  • पीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्टपीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्ट
  • पीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्टपीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्ट

पीकॉन वर्टिकल फीड मिक्सरसाठी पीटीओ शाफ्ट

PEECON वर्टिकल फीड मिक्सर 865, 1100, 1300 आणि 1500 साठी बदली PTO शाफ्ट. CAT6 स्थिर वेग मुख्य शाफ्ट; ट्रॅक्टर-साइड स्प्लाइन पर्याय 1.375-6 (540 rpm), 1.375-21 (1000 rpm) आणि 1.750-20 (1000 rpm); मिक्सर-साइड इनपुट सामान्यतः 1.750-6. स्वयंचलित कटआउट क्लच टॉर्क 2,500–3,500 N·m; 2,920 N·m रेट केलेले कातरणे बोल्ट योक. शाफ्टची लांबी, जू आकार, स्प्लाइन संयोजन आणि ढाल कॉन्फिगरेशन ड्रॉइंगसाठी केले जाऊ शकते. MOQ आणि लीड टाइम प्रति ऑर्डरची पुष्टी केली जाते कारण ते मॉडेल आणि कॉन्फिगरेशनवर अवलंबून असतात. तुमचे मिक्सर मॉडेल आणि ट्रॅक्टर PTO स्प्लाइन पाठवा — आम्ही ड्राईव्हलाइन कॉम्बिनेशनची पुष्टी करतो आणि कोटेशन जारी करतो.

घाऊक बदली ड्राइव्हलाइन · PEECON अनुलंब मिक्सर श्रेणी

पीकॉन वर्टिकल फीड मिक्सरसाठी घाऊक PTO शाफ्ट — फीड मिक्सर बदलण्यासाठी स्पेसिफिकेशन्स, MOQ, कस्टमायझेशन आणि लीड टाइम

जेव्हा अनुलंब फीड मिक्सर PTO शाफ्ट अयशस्वी होतो, तेव्हा बेलर किंवा मिक्सर थांबतो आणि बदलण्याचा निर्णय खाली येतो तीन तपासण्या: कोणते PEECON मॉडेल, ट्रॅक्टरच्या बाजूने कोणते स्प्लाइन आणि कोणते क्लच टॉर्क मिक्सर गिअरबॉक्स करू शकतात घेणे हे पृष्ठ CV मुख्यसह या श्रेणीतील चार मिक्सर मॉडेल्सच्या विरूद्ध त्या तीन आयटमची सूची देते शाफ्ट आणि क्लच पार्ट नंबर, जेणेकरून तुम्ही कोटेशन मागण्यापूर्वी स्पेसिफिकेशनची पुष्टी करू शकता.

किंमत आणि MOQअवतरण करून
आघाडी वेळप्रति ऑर्डर
सानुकूलनरेखांकन-आधारित
कागदपत्रेविनंतीनुसार

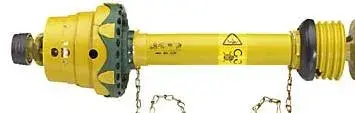

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
पीकॉन वर्टिकल फीड मिक्सर PTO शाफ्ट — CAT6 स्थिर वेग जॉइंट आणि 2500 मालिका क्लच एंड.

मुख्य तपशील

  • मुख्य शाफ्टCAT6 स्थिर वेग
  • ट्रॅक्टर स्प्लाइन1.375-6 · 1.375-21 · 1.750-20
  • मिक्सर इनपुटसामान्यतः 1.750-6
  • शाफ्ट टॉर्क3,800 N·m रेट केलेले / 4,200 N·m शिखर
  • क्लच टॉर्क2,500 - 3,500 N·m
  • कातरणे बोल्ट योक2,920 N·m
  • मिक्सर मॉडेल865 · 1100 · 1300 · 1500
  • ट्रॅक्टरची शक्ती95 - 200 hp किमान
  • सानुकूलनलांबी, जू, पट्टी, ढाल

मॉडेल मॅट्रिक्स — कोणत्या PEECON मिक्सरला कोणत्या PTO आवश्यक आहेत

पीकॉन865
  • क्षमता865 CFT
  • Augers2
  • मि. शक्ती95 एचपी
  • ड्राइव्हलाइनCAT6 CV
  • पट्टीट्रॅक्टरने
पीकॉन1100
  • क्षमता1100 CFT
  • Augers2
  • मि. शक्ती135 एचपी
  • ड्राइव्हलाइनCAT6 CV
  • पट्टीट्रॅक्टरने
पीकॉन1300
  • क्षमता1300 CFT
  • Augers3
  • मि. शक्ती180 एचपी
  • ड्राइव्हलाइनCAT6 CV
  • पट्टीट्रॅक्टरने
पीकॉन1500
  • क्षमता1500 CFT
  • Augers3
  • मि. शक्ती200 एचपी
  • ड्राइव्हलाइनCAT6 CV
  • पट्टीट्रॅक्टरने

या पॉवर रेंजमधील बहुतेक ट्रॅक्टर 1.750-20 PTO स्टब वापरतात आणि या श्रेणीतील बहुतेक PEECON मिक्सर 1.750-6 इनपुट वापरतात. शाफ्ट दोन्ही बाजू स्वतंत्रपणे जुळल्या आहेत - मिक्सरची बाजू मिक्सरने निश्चित केली आहे, ट्रॅक्टरची बाजू निश्चित केली आहे ट्रॅक्टर ऑर्डर करण्यापूर्वी दोन्हीची पुष्टी करा.

CAT6 स्थिर वेग मुख्य शाफ्ट — असेंबली आणि हाफ-शाफ्ट भाग क्रमांक

CAT6 मुख्य शाफ्टसाठी पूर्ण CV असेंब्ली आणि हाफ-शाफ्ट संदर्भ
ट्रॅक्टर आउटपुट शाफ्ट पूर्ण CV असेंब्ली भाग क्रमांक CV 1/2 शाफ्ट भाग क्रमांक अर्धा (2500) भाग क्रमांक लागू करा
540 rpm, 1.375" × 6 स्प्लाइन 392206 392206-अर्धा 2500-अंमलबजावणी-अर्धा
1000 rpm, 1.375" × 21 स्प्लाइन 392221 ३९२२२१-अर्धा 2500-अंमलबजावणी-अर्धा
1000 rpm, 1.750" × 20 स्प्लाइन 392220 ३९२२२०-अर्धा 2500-अंमलबजावणी-अर्धा

संयुक्त पूर्व greased सह पूर्ण CV विधानसभा जहाजे. जर तुम्हाला फक्त एक अर्धा, अर्धा शाफ्ट बदलण्याची आवश्यकता असेल आपण ऑर्डर केलेला भाग क्रमांक आहे. सर्व तीन ट्रॅक्टर-साइड प्रकारांमध्ये अंमलबजावणीचा अर्धा भाग सामायिक केला जातो.

क्लच आणि योक निवड — टॉर्क रेटिंग आणि भाग क्रमांक

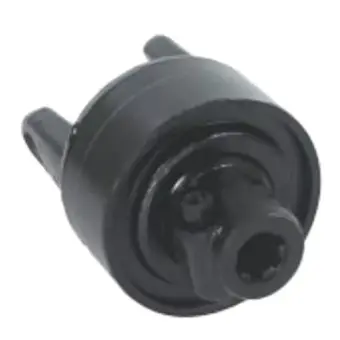

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 मालिका स्वयंचलित कटआउट क्लच — K64 आणि K64/24 बॉडी.
2500 मालिका स्वयंचलित कटआउट क्लचेस
भाग क्रमांक मॉडेल व्यासाचा स्प्लिन्स टॉर्क
134467 K64/24 1.750 20 3,500 N·m
LAF20250MDAL67 K64 1.750 20 2,500 N·m
135416 K64/24 1.375 6 2,700 N·m
135362 K64/24 1.750 6 2,700 N·m
135986 K64/24 1.750 20 2,700 N·m

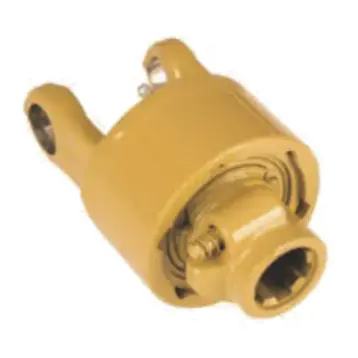

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 मालिका शिअर बोल्ट योक — KB61, KB61/2 आणि BTL बॉडी.
2500 मालिका कातरणे बोल्ट योक्स
भाग क्रमांक मॉडेल व्यासाचा स्प्लिन्स टॉर्क
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2,920 N·m
355272 KB61/2 1.375 6 2,920 N·m
4250104 KB61/2 1.375 6 2,920 N·m
BTL67205610A BTL 1.750 20 2,920 N·m
4250105 KB61/2 1.750 20 2,920 N·m
BTL67345610A KB61 1.750 6 2,920 N·m
338427 KB61/2 1.750 6 2,920 N·m
392340 KB61/2 1.9375 RD 0.50 की —

दोन क्लच कुटुंबे सेवेत अदलाबदल करण्यायोग्य नाहीत. स्लिपनंतर स्वयंचलित कटआउट क्लच पुन्हा गुंततात, म्हणून ते मिक्सरला अनुकूल करतात जे स्टार्ट-अप दरम्यान अधूनमधून ओव्हरलोड पूर्ण करतात. कातरणे बोल्ट yokes ओव्हरलोड वर बोल्ट बलिदान आणि मिक्सर पुन्हा चालू होण्यापूर्वी पुन्हा-बोल्ट करणे आवश्यक आहे, जेणेकरून ते मिक्सरला शोभतील जेथे तुटलेला बोल्ट बदलणे सोपे आहे जास्त गरम झालेल्या क्लच पॅकपेक्षा. विस्तृत श्रेणीसाठी संपूर्ण संदर्भ वर आहेफीड मिक्सरसाठी पीटीओ शाफ्टपृष्ठ

तपशील तपशील - शाफ्ट, संयुक्त आणि ढाल

शाफ्ट आणि संयुक्त

मुख्य शाफ्ट
CAT6 स्थिर वेग
शाफ्ट साहित्य
कठोर मिश्रधातूचे स्टील, ग्राउंड
शाफ्ट व्यास
φ62 मिमी
संयुक्त कोन
±45°
बेअरिंग
चार-गोलाकार रोलर
रेटेड टॉर्क
3,800 N·m
पीक टॉर्क
4,200 N·m
गती श्रेणी
540 - 1000 rpm

सील आणि संरक्षण

सील साहित्य
हायड्रोजनेटेड नायट्रिल रबर
सील तापमान. श्रेणी
−45 °C ते 130 °C
धुळीचे आवरण
सर्पिल चिप ग्रूव्हसह तीन-ओठ
ढाल
पूर्ण-कव्हरेज, द्रुत-कनेक्ट
ट्रॅक्टरची शक्ती
80 - 220 एचपी
मिक्सर सुसंगतता
पीकॉन, KUHN (20 m³ आणि वरील)
सानुकूलन
लांबी, जू, पट्टी, ढाल
दस्तऐवजीकरण
विनंतीनुसार पुरवठा केला

वरील तपशील वर्तमान उत्पादन बिल्ड प्रतिबिंबित करतात. नॉन-स्टँडर्ड शाफ्ट लांबी किंवा योक आकारासाठी, द रेखाचित्र नियंत्रित करते. इतर फीड मिक्सर ब्रँडसाठी विस्तृत श्रेणी, यासहसर्वोच्च फीड मिक्सर, आहे श्रेणी पृष्ठावर सूचीबद्ध, आणि जुळणारेफीड मिक्सर गिअरबॉक्सवेगळ्या पानावर आहे.

ऑर्डरची पुष्टी कशी केली जाते

मॉडेल आणि स्प्लाइन पाठवा

पीकॉन मिक्सर मॉडेल (865 / 1100 / 1300 / 1500) आणि ट्रॅक्टर PTO स्टब आकार द्या.

ड्राइव्हलाइनची पुष्टी करा

आम्ही जुळणारे CV असेंब्ली, क्लच फॅमिली आणि पार्ट नंबर कॉम्बिनेशन परत करतो.

रेखाचित्र आणि अवतरण

सानुकूल लांबी किंवा योकसाठी, उत्पादनापूर्वी एक रेखाचित्र जारी केले जाते. अवतरण पुष्टी केलेल्या कॉन्फिगरेशनसाठी MOQ आणि लीड टाइम सूचीबद्ध करते.

उत्पादन आणि प्रेषण

प्रमाणित शेड्यूलवर मानक शाफ्ट फिरतात; रेखांकन मंजूर झाल्यानंतर सानुकूल शाफ्ट हलतात.

MOQ आणि लीड टाइम प्रति ऑर्डर उद्धृत केला जातो कारण ते मॉडेल, स्प्लाइन संयोजन आणि शाफ्ट मानक किंवा रेखांकनासाठी बनविलेले आहे. या पृष्ठावरील कोणतीही गोष्ट निश्चित आकृतीसाठी वचनबद्ध नाही जी अ साठी धारण करणार नाही भिन्न कॉन्फिगरेशन. दपीटीओ शाफ्ट श्रेणीपृष्ठ इतर कृषी श्रेणींची यादी करते.

वारंवार विचारले जाणारे प्रश्न

कोणते PEECON मिक्सर मॉडेल हे PTO शाफ्ट कव्हर करते?

865, 1100, 1300 आणि 1500. प्रत्येकासाठी किमान ट्रॅक्टर पॉवर अनुक्रमे 95 hp, 135 hp, 180 hp आणि 200 hp आहे, वरील मॉडेल मॅट्रिक्समध्ये सूचीबद्ध केल्याप्रमाणे. चारही CAT6 स्थिर वेग मुख्य शाफ्ट चालवतात.

ट्रॅक्टरच्या बाजूला आणि मिक्सरच्या बाजूला कोणती स्प्लाइन वापरली जाते?

या श्रेणीतील बहुतेक ट्रॅक्टर 1.750-20 स्प्लाइन वापरतात आणि बहुतेक मिक्सर 1.750-6 इनपुट शाफ्ट वापरतात. 1.375-6 (540 rpm) आणि 1.375-21 (1000 rpm) ट्रॅक्टर-साइड पर्याय देखील उपलब्ध आहेत. ट्रॅक्टरची बाजू आणि मिक्सरची बाजू स्वतंत्रपणे जुळली आहे — ऑर्डर करण्यापूर्वी दोन्हीची पुष्टी करा.

शाफ्ट आणि क्लचचे टॉर्क रेटिंग काय आहे?

CAT6 मुख्य शाफ्टला 3,800 N·m सतत आणि 4,200 N·m तात्काळ शिखर असे रेट केले जाते. 2500 मालिकेतील स्वयंचलित कटआउट क्लच 2,500 N·m ते 3,500 N·m पर्यंत आहेत. शिअर बोल्ट योक 2,920 N·m वर रेट केले जातात.

तुम्ही नॉन-स्टँडर्ड शाफ्ट लांबी किंवा जू देऊ शकता?

होय. शाफ्टची लांबी, जू आकार, स्प्लाइन संयोजन आणि ढाल कॉन्फिगरेशन ड्रॉइंगसाठी केले जाऊ शकते. विद्यमान शाफ्टची परिमाणे किंवा संयुक्त केंद्रे चिन्हांकित केलेले स्केच पाठवा आणि आम्ही व्यवहार्यतेची पुष्टी करू.

MOQ आणि लीड टाइम काय आहेत?

MOQ आणि लीड टाइम प्रति ऑर्डर पुष्टी केली जाते. ते मॉडेल, स्प्लाइन कॉम्बिनेशन आणि शाफ्ट स्टँडर्ड आहे की ड्रॉइंगवर अवलंबून आहे. तुमचे मिक्सर मॉडेल आणि ट्रॅक्टर PTO स्प्लाइन पाठवा आणि आम्ही त्या कॉन्फिगरेशनसाठी MOQ आणि लीड टाइम सूचीबद्ध करणारे कोटेशन जारी करू.

तुमच्या PEECON मिक्सरसाठी कोटेशनची विनंती करा

तुमचे PEECON मिक्सर मॉडेल (865 / 1100 / 1300 / 1500) आणि ट्रॅक्टर PTO स्टब आकार (1.375-6, 1.375-21 किंवा 1.750-20). आम्ही ड्राइव्हलाइन संयोजन आणि भाग क्रमांकाची पुष्टी करतो आणि MOQ आणि लीड टाइमसह कोटेशन जारी करतो त्या कॉन्फिगरेशनसाठी. सानुकूल लांबी आणि yokes रेखाचित्र विरुद्ध उद्धृत आहेत.
