WPDA मालिका वर्म गिअरबॉक्सेस
  • WPDA मालिका वर्म गिअरबॉक्सेसWPDA मालिका वर्म गिअरबॉक्सेस
  • WPDA मालिका वर्म गिअरबॉक्सेसWPDA मालिका वर्म गिअरबॉक्सेस

WPDA मालिका वर्म गिअरबॉक्सेस

WPDA मालिका वर्म गिअरबॉक्सेस — 13 फ्रेम आकार (40–250), गुणोत्तर 5:1 ते 100:1, आउटपुट टॉर्क 15–2,500 N·m, इनपुट पॉवर 0.12–15 kW, IP65 कास्ट आयर्न हाउसिंग जबरदस्तीने स्नेहनसह. वर्म व्हील शमवले जाते आणि HRC 58-62 वर ग्राउंड केले जाते; डबल-लिप सील पिठाची धूळ, शेतातील गाळ आणि वॉशडाउन पाणी गियर पोकळीतून बाहेर ठेवते. फूट, फ्लँज आणि पोकळ-शाफ्ट माउंटिंग उपलब्ध आहेत आणि आउटपुट शाफ्ट आपल्या विद्यमान मोटरशी जुळण्यासाठी मशीन केले जाऊ शकते. तुमची इनपुट पॉवर, आवश्यक गुणोत्तर आणि मोटर फ्लँज पाठवा — आम्ही 24 तासांच्या आत जुळलेली फ्रेम, मितीय रेखाचित्र आणि फॅक्टरी-डायरेक्ट कोट परत करतो.
4050607080100120135147155175200250

WPDA मालिका वर्म गिअरबॉक्सेस — गुणोत्तर 5:1 ते 100:1, 15–2,500 N·m, IP65 कास्ट आयर्न हाउसिंग

जर तुम्ही मिक्सर, कन्व्हेयर, पॅकिंग लाइन किंवा फार्म इम्प्लिमेंटसाठी वर्म रिड्यूसर सोर्स करत असाल, तर तीन संख्या ते प्रमाण, आउटपुट टॉर्क आणि मोटर फ्लँजमध्ये बसते की नाही ते ठरवा. WPDA मालिकेमध्ये तेरामधील तिन्ही भागांचा समावेश आहे 40 ते 250 पर्यंत फ्रेम आकार, 0.12 kW ते 15 kW पर्यंत इनपुट पॉवर आणि कास्ट आयर्न हाउसिंग ज्यामध्ये IP65 आहे धुणे आणि धूळ. खालील सारण्या तुम्हाला कॅटलॉग न उघडता तुमच्या कर्तव्याशी एक फ्रेम जुळवू देतात.

तपशील स्नॅपशॉट

  • फ्रेम आकार40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • इनपुट पॉवर0.12 kW - 15 kW
  • घट प्रमाण5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • आउटपुट टॉर्क15 N·m - 2,500 N·m
  • गृहनिर्माणउच्च-शक्तीचे कास्ट लोह, प्रभाव आणि विकृती प्रतिरोधक
  • वर्म चाकशमन आणि जमीन, दात पृष्ठभाग HRC 58-62
  • संरक्षणIP65 — डबल-लिप सील प्लस डस्टप्रूफ स्केलेटन ऑइल सील
  • आरोहितपाऊल, बाहेरील कडा किंवा पोकळ शाफ्ट; आपल्या मोटरवर आउटपुट शाफ्ट मशीन केलेले
  • स्नेहनसक्तीचे स्नेहन सर्किट, 24/7 ड्युटीवर 60 डिग्री सेल्सिअस खाली घाण
WPDA Series Worm Gearboxes — cast iron housing worm reducer

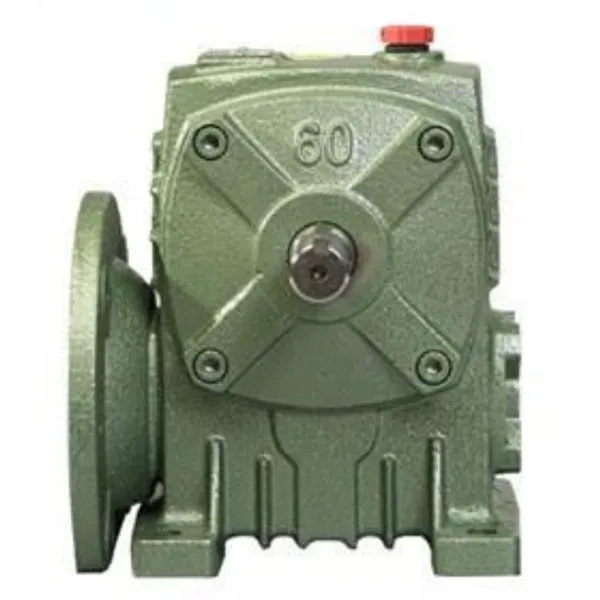

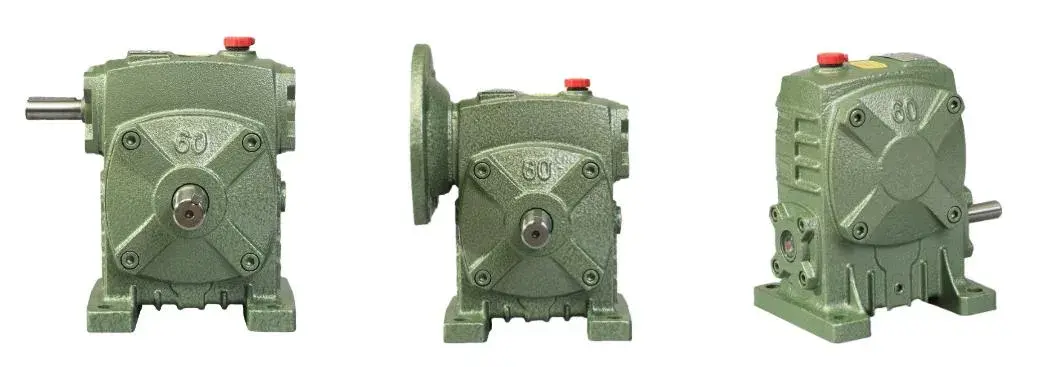

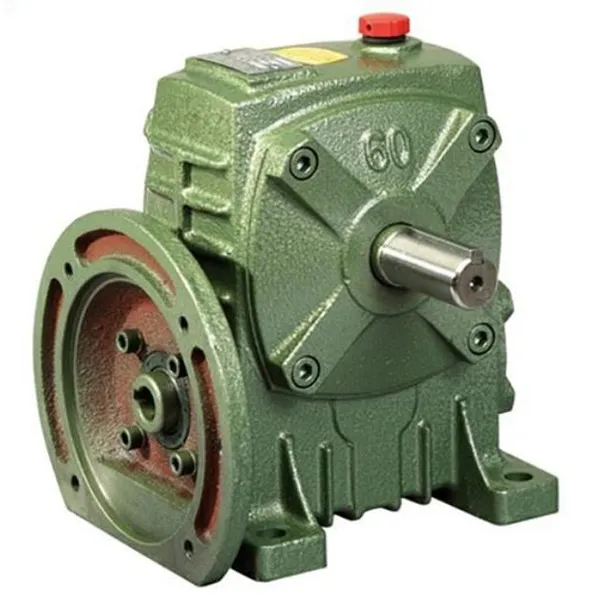

WPDA वर्म गिअरबॉक्स — कास्ट आयर्न हाउसिंग, फ्लँज-माउंट केलेले इनपुट, पोकळ किंवा सॉलिड आउटपुट शाफ्ट.

जेथे WPDA बसते

अन्न प्रक्रिया आणि मिश्रण

मोटर थांबल्यावर सेल्फ लॉकिंग पॅडल धरते

WPDA-70 वर 40:1 गुणोत्तर मोठ्या-क्षमतेचे मिक्सिंग पॅडल न थांबता लोड अंतर्गत सुरू होऊ देते. जेव्हा ओळ थांबते, सेल्फ-लॉकिंग वर्म भूमिती पॅडलला त्याच्या स्वतःच्या वजनात खाली येण्यापासून रोखते. द डबल-लिप सील पीठाची धूळ तेलापासून दूर ठेवते, म्हणून सेवा मध्यांतर अंदाजे सहा महिन्यांपर्यंत हलते.

सांडपाणी आणि वर्गीकरण

कास्ट लोह गृहनिर्माण आणि आर्द्रता विरुद्ध दुहेरी-लिप सील

सांडपाणी किंवा कचरा वर्गीकरण करणाऱ्या प्लांटमध्ये, जीर्ण ओठांच्या सीलमधून तेल गळते ज्यामुळे बेअरिंग्ज नष्ट होतात. WPDA-100 गंज-प्रूफ कास्ट लोह गृहनिर्माण आणि डबल-लिप सील वापरते; आजूबाजूला मोजलेले ऑपरेटिंग आवाज थेंब 80 dB ते 62 dB, जे निवासी झोनमध्ये रात्रीच्या शिफ्टमध्ये महत्त्वाचे असते.

कृषी यंत्रे

हार्वेस्टरवरील ड्रम टॉर्कचे ६०:१ गुणोत्तर तिप्पट

कंबाईन थ्रेशिंग ड्रमवर, 60:1 WPDA-80 मोटर टॉर्क साधारणपणे तिप्पट वाढवते आणि मळणी सुधारते कार्यक्षमता सुमारे 25%. पोकळ पन्हाळे थेट विद्यमान ड्राइव्ह शाफ्ट वर आरोहित, त्यामुळे फ्रेम पुन्हा मशीनिंगची आवश्यकता नाही. IP65 फील्ड गाळ आणि पाऊस गियर पोकळी बाहेर ठेवते.

लॉजिस्टिक आणि लिफ्टिंग

उजव्या कोनातील मांडणी 30% प्रतिष्ठापन जागा वाचवते

ऑटोमेटेड सॉर्टिंग लाइन्स आणि लिफ्टिंग प्लॅटफॉर्मवर, उजव्या कोनातील वर्म लेआउट मोटरला बाजूला बसू देते त्याच्या मागे ऐवजी चालवलेला शाफ्ट. A 25:1 WPDA-60 पार्सल क्रमवारीसाठी पुरेशी योग्य स्थिती देते सर्वोशिवाय. आउटपुट शाफ्ट पूर्ण ट्रान्समिशन टाळून, आयात केलेल्या मोटर्सशी जुळण्यासाठी मशीन केले जाऊ शकतात स्वॅप पहाWP मालिका वर्म गिअरबॉक्सकमी-गुणोत्तर कर्तव्यांसाठी श्रेणी.

निवड सारणी — शक्ती, गुणोत्तर आणि वजन

फ्रेम आकार द्रुत संदर्भ — नाममात्र इनपुट पॉवर आणि वजन
आकार इनपुट पॉवर (kW) गुणोत्तर श्रेणी वजन (किलो)
40 0.12 ५:१ – ८०:१ 5
50 0.18 ५:१ – ८०:१ 8
60 0.37 ५:१ – ८०:१ 11
70 ०.३७ - ०.७५ ५:१ – ८०:१ 17
80 ०.७५ - १.५ ५:१ – ८०:१ 22
100 1.5 ५:१ – ८०:१ 38
120 2.2 - 3.0 ५:१ – ८०:१ 64
135 ३.० - ४.० ५:१ – ८०:१ 85
147 ३.० - ४.० ५:१ – ८०:१ 105
155 5.5 ५:१ – ८०:१ 118
175 ५.५ - ७.५ ५:१ – ८०:१ 165
200 11.0 ५:१ – ८०:१ 236
250 11.0 - 15.0 ५:१ – ८०:१ 396

आउटपुट टॉर्क 15 N·m आकारात 40 ते 2,500 N·m आकारमानात 250 पर्यंत पसरतो. जर तुमच्या कर्तव्याला नऊच्या बाहेर गुणोत्तर हवे असेल मानक पायऱ्या, जवळच्या जोडीसाठी विचारा आणि आम्ही वास्तविक आउटपुट गती आणि टॉर्कची पुष्टी करू.

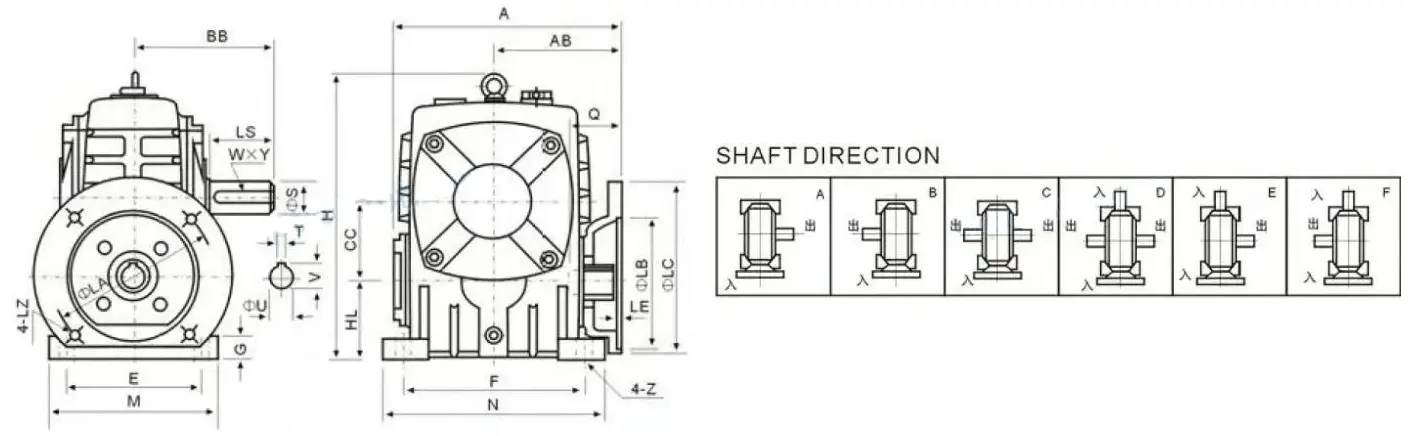

स्थापना परिमाणे — फ्रेम आकार 40 ते 250

माउंटिंग आयाम (मिमी) — A, AB, BB, H, HL, फ्लँज LA/LB/LC, इनपुट होल Q/U, आउटपुट शाफ्ट LS/S
आकार A एबी बीबी H एचएल M N E F G Z LA LB LC LE LZ Q U T×V एल.एस S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 ४×१२.८ 28 14 ५×३
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 ४×१२.८ 40 17 ५×३
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 ५×१६.३ 50 22 ७×४
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 ५×१६.३ 80 28 ७×४
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 ६×२१.८ 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 ८×२७.३ 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 ८×३१.३ 85 45 १२×४.५
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 ८×३१.३ 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 ८×३१.३ 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 १२×४५.३ 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 १२×४५.३ 155 90 २५×९

सर्व परिमाणे मिलीमीटरमध्ये. मोबाइलवर, फ्लँज आणि शाफ्ट कॉलम्सपर्यंत पोहोचण्यासाठी टेबलला क्षैतिजरित्या स्वाइप करा. तुमची मोटर फ्रेम आणि आवश्यक आउटपुट शाफ्ट आकार पाठवा आणि तुम्ही ऑर्डर करण्यापूर्वी आम्ही जुळणाऱ्या पंक्तीची पुष्टी करू.

खरेदीदार ही मालिका का निर्दिष्ट करतात

01

कठोर आणि ग्राउंड वर्म व्हील, HRC 58-62

HRC 58-62 बँडमध्ये दातांच्या पृष्ठभागाच्या कडकपणासह वर्म व्हील शमन आणि पीसते. खाण कन्व्हेयर ऍप्लिकेशनमध्ये, दोन वर्षांच्या सतत ऑपरेशनने 0.1 मिमी पेक्षा कमी गियर वेअर तयार केले — समान कर्तव्यात मानक रेड्यूसरच्या सेवा आयुष्याच्या अंदाजे तिप्पट. दअचूक गियर उत्पादनपृष्ठ दाखवते त्या आकृतीच्या मागे ग्राइंडिंग आणि तपासणी पायऱ्या.

02

सक्तीचे वंगण 24/7 ड्युटीवर 60 डिग्री सेल्सियसच्या खाली ठेवते

अंतर्गत सक्तीचे स्नेहन सर्किट एकट्या स्प्लॅशवर अवलंबून न राहता जाळी आणि बेअरिंगला फीड करते. येथे सतत 24-तास ऑपरेशन ऑइल संप 60 डिग्री सेल्सिअस खाली राहते, ज्यामुळे वंगण ऑक्सिडेशन कमी होते आणि जंत संपर्क येथे चित्रपट जाडी. एक सीझन आणि एक रिड्यूसरमध्ये हाच फरक आहे जे अनेक टिकते.

03

IP65 डबल-लिप सील आणि गंज न येणारे घर

डबल-लिप सील तसेच डस्टप्रूफ स्केलेटन ऑइल सीलमध्ये चिखल, पाऊस आणि प्रक्रिया धूळ विरूद्ध IP65 आहे. वर ए कचरा वर्गीकरण साइट जेथे सामान्य रेड्यूसरने तेल लीक केले आणि तीन महिन्यांत जप्त केले, WPDA-100 धावले 18 महिने त्याच संक्षारक वातावरणात एक थेंबही गळती न होता. जर तुमचे कर्तव्य हलके असेल आणि तुम्हाला गरज असेल एक लहान लिफाफा, तुलना कराRV मालिका वर्म गिअरबॉक्स.

04

आऊटपुट शाफ्ट तुमच्या मोटरला मशीन केलेले आहे, दुसरीकडे नाही

फूट, फ्लँज आणि पोकळ-शाफ्ट माउंटिंग सर्व उपलब्ध आहेत आणि आउटपुट शाफ्ट आकारानुसार मशीन केले जाऊ शकते तुमच्या मालकीच्या मोटर किंवा चालित शाफ्टचे. फार्म-मशिनरी प्लांटला जुन्याशी जुळणारा शाफ्ट आवश्यक होता मोटर; रिप्लेसमेंट शाफ्ट तीन दिवसात पाठवले आणि मोटर न बदलता बोल्ट चालू केले. साठी कृषी कर्तव्ये, पहाकृषी गियरबॉक्सश्रेणी तसेच.

ग्राहक अभिप्राय

“आम्ही हे एका दमट अन्न कार्यशाळेत चालवतो जेथे पूर्वीचे गिअरबॉक्स गंजले होते आणि वारंवार बंद करणे आवश्यक होते. WPDA मालिकेसह, घराला दिवसभर पीठ आणि ओलावा असूनही गंज चढलेला नाही आणि कांस्य वर्म व्हील अजूनही स्वच्छ आहे. ऑपरेशन दरम्यान आवाज जवळजवळ नगण्य आहे, म्हणून तो यापुढे व्यत्यय आणत नाही जवळील अन्न चाचणी उपकरणे. जेव्हा मला कपात गुणोत्तर समायोजित करण्याची आवश्यकता होती, तेव्हा त्यांच्या कार्यसंघाने मला त्यामधून वाटचाल केली मॉडेलमधील फरक आणि माझ्यासाठी लोड गणना चालवली — शिफारस केलेले युनिट पहिल्यापासून सहजतेने चालले सुरू करा."

एम्मा विल्सनफूड प्रोसेसिंग प्लांट, सिडनी, ऑस्ट्रेलिया

“WPDA गिअरबॉक्सेसने आमच्या प्रकल्पावर खूप चांगले काम केले — विश्वासार्ह, कार्यक्षम आणि स्थापित आणि देखभाल करण्यास सोपे. पहिल्या सल्ल्यापासून ते डिलिव्हरीपर्यंत सर्व काही सुरळीत चालले आणि संवाद साधा सरळ होता. आम्ही एकत्र काम करत राहू आणि इतर भागीदारांना उत्पादनाची शिफारस करू.”

जेम्स कार्टरप्रकल्प खरेदीदार, Raydafon ग्राहक

तुमची मोटर पॉवर आणि गुणोत्तर पाठवा — जुळलेली फ्रेम मिळवा

आम्हाला इनपुट पॉवर, आवश्यक आउटपुट गती किंवा प्रमाण, माउंटिंग प्रकार आणि शाफ्ट आकार सांगा. आम्ही पुष्टी करू WPDA फ्रेम, मितीय रेखाचित्र परत करा आणि फॅक्टरी किमतीवर कोट, सामान्यतः 24 तासांच्या आत. पूर्ण श्रेणी वरवर्म गिअरबॉक्सपृष्ठ
