लोड परिस्थिती वर्म गियरबॉक्स युनिट्सच्या दीर्घकालीन विश्वासार्हतेवर कसा परिणाम करतात?

पॉवर ट्रान्समिशन उद्योगात दोन दशकांपासून, अभियंते आणि प्लांट मॅनेजर्सकडून एक आवर्ती प्रश्न आहे: लोड परिस्थिती वर्म गियरबॉक्स युनिट्सच्या दीर्घकालीन विश्वासार्हतेवर कसा परिणाम करते? उत्तर प्रणाली दीर्घायुष्य आणि मालकीच्या एकूण खर्चासाठी मूलभूत आहे. Raydafon Technology Group Co., Limited येथे, आमच्या अभियांत्रिकी कार्यसंघाने आमच्या फॅक्टरी आणि फील्ड विश्लेषणामध्ये कठोर चाचणीद्वारे हे अचूक संबंध समजून घेण्यासाठी महत्त्वपूर्ण संसाधने समर्पित केली आहेत. गिअरबॉक्सचा लोड प्रोफाईल केवळ डेटाशीटवरील तपशील नाही; हे त्याच्या ऑपरेशनल जीवनाचे परिभाषित वर्णन आहे. एवर्म गिअरबॉक्सत्याच्या कॉम्पॅक्ट उच्च-गुणोत्तर टॉर्क गुणाकार, स्व-लॉकिंग क्षमता आणि सुरळीत ऑपरेशनसाठी बहुमोल आहे.

तथापि, किडा आणि चाक यांच्यातील त्याचा अनोखा सरकता संपर्क कालांतराने भार कसा लावला जातो याबद्दल ते विशेषतः संवेदनशील बनवते. गैरसमज किंवा भार परिस्थितीला कमी लेखणे- मग ते शॉक असो, ओव्हरलोड असो किंवा अयोग्य माउंटिंग असो- अकाली पोशाख, कार्यक्षमता कमी होणे आणि आपत्तीजनक अपयशामागील मुख्य दोषी आहे. हे खोल डुबकी लोड-प्रेरित पोशाखमागील यांत्रिकी शोधते, आमच्या उत्पादनाच्या अभियांत्रिकी प्रतिसादाची रूपरेषा देते आणि तुमच्या गीअरबॉक्सचे सेवा जीवन वाढवण्यासाठी एक फ्रेमवर्क प्रदान करते, आमच्या घटकांमधील गुंतवणूक दशकभर विश्वसनीय कामगिरी प्रदान करते याची खात्री करते.

---

सामग्री सारणी

• वर्म गिअरबॉक्समध्ये लोड स्ट्रेस आणि वेअर मेकॅनिझममधील संबंध काय आहे?
• आमचे वर्म गियरबॉक्स डिझाइन प्रतिकूल भार प्रभाव कसे कमी करते?
• विश्वासार्हतेसाठी अभियंत्यांनी मुख्य लोड पॅरामीटर्स कोणती मोजली पाहिजेत?
• योग्य देखभाल आणि माउंटिंग लोड-संबंधित पोशाखांचा प्रतिकार कसा करू शकतो?
• सारांश: लोड जागरूकता द्वारे दीर्घकालीन विश्वासार्हता सुनिश्चित करणे
• वारंवार विचारले जाणारे प्रश्न (FAQ)

---

वर्म गिअरबॉक्समध्ये लोड स्ट्रेस आणि वेअर मेकॅनिझममधील संबंध काय आहे?

कोणत्याही वर्म गिअरबॉक्सची दीर्घकालीन विश्वासार्हता ही त्याच्या अंतर्गत घटकांवर लादलेल्या तणाव चक्रांचे थेट कार्य असते. प्रामुख्याने रोलिंग संपर्कासह स्पर गीअर्सच्या विपरीत, किडा आणि चाक महत्त्वपूर्ण स्लाइडिंग क्रियेत व्यस्त असतात. हे सरकते घर्षण उष्णता निर्माण करते आणि बहुतेक पोशाख घटनांची उत्पत्ती आहे. लोड परिस्थिती या प्रभावांना थेट वाढवते. लोडमुळे वाढलेल्या प्राथमिक पोशाख यंत्रणेचे विच्छेदन करूया. तथापि, हे पूर्णपणे समजून घेण्यासाठी, आपण प्रथम तणावाच्या अनुप्रयोगापासून अपयशापर्यंतच्या संपूर्ण प्रवासाचा नकाशा तयार केला पाहिजे.

ताणाचा मार्ग: लागू लोड पासून घटक अपयश

जेव्हा आउटपुट शाफ्टवर बाह्य टॉर्कची मागणी ठेवली जाते, तेव्हा ते आतमध्ये यांत्रिक प्रतिक्रियांची एक जटिल साखळी सुरू करते.वर्म गिअरबॉक्स. ही एक साधी लीव्हर क्रिया नाही. अपयशांचे निदान करण्यासाठी आणि लवचिकतेसाठी डिझाइन करण्यासाठी मार्ग महत्त्वपूर्ण आहे.

• पायरी 1: टॉर्क रूपांतरण आणि संपर्क दाब.वर्मवरील इनपुट टॉर्क वर्म व्हीलच्या दाताच्या बाजूच्या सामान्य शक्तीमध्ये रूपांतरित होतो. तात्कालिक संपर्क क्षेत्राद्वारे विभाजित केलेले हे बल (दाताच्या बाजूने एक अरुंद लंबवर्तुळ) तयार करते.हर्ट्झियन संपर्क दबाव. हा दाब विलक्षण उच्च पातळीपर्यंत पोहोचू शकतो, अनेकदा कॉम्पॅक्ट युनिट्समध्ये 100,000 PSI पेक्षा जास्त असतो.
• पायरी 2: सबसर्फेस स्ट्रेस फील्ड निर्मिती.हा तीव्र पृष्ठभागाचा दाब पृष्ठभागाच्या खाली एक त्रिअक्षीय ताण क्षेत्र तयार करतो. जास्तीत जास्त कातरणेचा ताण पृष्ठभागावर नसून त्याच्या थोडासा खाली येतो. हा उपपृष्ठभाग असा आहे जेथे चक्रीय लोडिंग अंतर्गत थकवा क्रॅक सुरू होतात.
• पायरी 3: घर्षण उष्णता निर्मिती.त्याच बरोबर, चाकाच्या विरुद्ध वर्मची सरकणारी गती प्रसारित शक्तीचा एक भाग घर्षण उष्णतेमध्ये रूपांतरित करते. उष्णता निर्मितीचा दर लोड, सरकता वेग आणि घर्षण गुणांक यांच्या प्रमाणात आहे.
• पायरी 4: स्नेहक फिल्म ताण.धातूच्या पृष्ठभागांना वेगळे करणारी वंगण फिल्म अत्यंत दाब (EP) च्या अधीन आहे. या दबावाखाली चित्रपटाची स्निग्धता क्षणोक्षणी वाढते, परंतु त्याची अखंडता सर्वोपरि आहे. ओव्हरलोडमुळे चित्रपट कोसळू शकतो.
• पायरी 5: सहाय्यक संरचनेवर ताण हस्तांतरण.बियरिंग्ज आणि शाफ्ट्सद्वारे फोर्स शेवटी गिअरबॉक्स हाउसिंगमध्ये हस्तांतरित केल्या जातात. लोड अंतर्गत घरांचे विक्षेपण संपूर्ण जाळी चुकीच्या पद्धतीने बदलू शकते, ज्यामुळे तणावाचा मार्ग आपत्तीजनकपणे बदलू शकतो.

परिधान यंत्रणा आणि त्यांचे लोड ट्रिगर्सचे सर्वसमावेशक सारणी

परिधान यंत्रणा	प्राथमिक लोड ट्रिगर	शारीरिक प्रक्रिया आणि लक्षणे	दीर्घकालीन विश्वसनीयता प्रभाव
अपघर्षक पोशाख	सतत ओव्हरलोड; लोड अंतर्गत दूषित वंगण	हार्ड कण किंवा एस्पेरिटीज मऊ व्हील मटेरियल (कांस्य), मायक्रो-कटिंग आणि नांगरणी सामग्रीमध्ये भाग पाडले जातात. पॉलिश, स्कोअर केलेला देखावा, वाढलेली प्रतिक्रिया आणि तेलातील कांस्य कणांकडे नेतो.	दात प्रोफाइल अचूकता हळूहळू नष्ट होणे. कमी झालेल्या संपर्क गुणोत्तरामुळे उर्वरित प्रोफाइलवर जास्त ताण येतो, त्यानंतरच्या पोशाख टप्प्यांना गती मिळते. कालांतराने कार्यक्षमता कमी होण्याचे मुख्य कारण.
चिकट पोशाख (स्कफिंग)	तीव्र शॉक लोड; तीव्र ओव्हरलोड; लोड अंतर्गत भुकेलेला स्नेहन	EP ल्युब्रिकंट फिल्म फाटली आहे, ज्यामुळे वर्म आणि व्हील ऍस्पेरिटीजचे स्थानिक वेल्डिंग होते. हे वेल्ड ताबडतोब कातरले जातात, मऊ चाकातून सामग्री फाडतात. खडबडीत, फाटलेल्या पृष्ठभाग आणि तीव्र विकृती म्हणून दृश्यमान.	अनेकदा आपत्तीजनक, जलद अपयश मोड. ओव्हरलोड इव्हेंटच्या काही मिनिटांत किंवा तासांच्या आत गियर सेट नष्ट करू शकतो. डिझाइन केलेल्या स्नेहन पद्धतीचे संपूर्ण ब्रेकडाउन दर्शवते.
पृष्ठभाग थकवा (पिटिंग)	उच्च-सायकल थकवा भार; पुनरावृत्ती ओव्हरलोड शिखरे	चक्रीय संपर्क दाबामुळे उपसफेस शीअर तणावामुळे सूक्ष्म क्रॅक सुरू होतात. क्रॅक पृष्ठभागावर पसरतात, लहान खड्डे सोडतात. लहान विवर म्हणून दिसतात, विशेषत: पिच लाईनजवळ. ऑपरेशनसह वाढणारा आवाज म्हणून ऐकू येईल.	प्रगतीशील नुकसान जे खड्डे पुढील खड्ड्यासाठी तणाव केंद्रक बनवते म्हणून बिघडते. अखेरीस मॅक्रो-पिटिंग आणि स्पॅलिंगकडे नेले जाते, जेथे सामग्रीचे मोठे फ्लेक्स वेगळे होतात, ज्यामुळे कंपन आणि संभाव्य जप्ती होते.
थर्मो-मेकॅनिकल वेअर	सतत उच्च भार ज्यामुळे तीव्र ओव्हरहाटिंग होते	जास्त घर्षण उष्णतेमुळे वर्म व्हील मटेरिअल मऊ होते, ज्यामुळे त्याची उत्पादन शक्ती कमी होते. लोड नंतर कांस्य च्या प्लास्टिक प्रवाह कारणीभूत, दात प्रोफाइल विकृत. अनेकदा तेल carbonization आणि सील अपयश दाखल्याची पूर्तता.	मूलभूत साहित्याचा ऱ्हास. गियर भूमिती कायमस्वरूपी बदलली जाते, ज्यामुळे चुकीचे संरेखन, असमान लोड शेअरिंग आणि इतर अपयशी मोडमध्ये जलद कॅस्केड होते. पुनर्प्राप्ती अशक्य आहे; बदली आवश्यक आहे.
फ्रेटिंग आणि फॉल्स ब्रिनेलिंग (बेअरिंग्ज)	स्थिर ओव्हरलोड; लोड अंतर्गत कंपन; अयोग्य माउंटिंग लोड	भारी स्थिर भार किंवा कंपन अंतर्गत बेअरिंग रेस आणि रोलिंग घटकांमधली ओसीलेटरी मायक्रो-मोशन परिधान मोडतोड तयार करते. रेसवेवर नक्षीदार नमुने किंवा इंडेंटेशन म्हणून दिसतात, अगदी रोटेशनशिवाय.	अकाली बेअरिंग अयशस्वी, जे दुय्यमपणे शाफ्टच्या चुकीच्या संरेखनास अनुमती देते. हे चुकीचे संरेखन नंतर गियर जाळीवर असमान, उच्च-तणाव लोड करते, ज्यामुळे दुहेरी-बिंदू अपयशी परिस्थिती निर्माण होते.

लोड स्पेक्ट्रम आणि कर्तव्य चक्राची भूमिका

वास्तविक-जागतिक भार क्वचितच स्थिर असतात. लोड स्पेक्ट्रम समजून घेणे-वेळानुसार वेगवेगळ्या लोड स्तरांचे वितरण-आयुष्याचा अंदाज लावण्यासाठी महत्त्वपूर्ण आहे. Raydafon Technology Group Co., Limited मधील आमचे फॅक्टरी विश्लेषण हे मूल्यांकन करण्यासाठी एकत्रित थकवा नुकसानीचे खाण कामगार नियम वापरते.

• रेटेड लोडवर सतत कर्तव्य:बेसलाइन. स्नेहन आणि संरेखनावर आधारित पोशाख अंदाजानुसार प्रगती करतो. पृष्ठभागावरील थकवा हळूहळू जमा होण्याद्वारे जीवन निश्चित केले जाते.
• वारंवार स्टार्ट-स्टॉपसह इंटरमिटंट ड्युटी:उच्च-जडत्व सुरू होते क्षणिक पीक लोड चालू टॉर्क अनेक वेळा लागू. प्रत्येक प्रारंभ एक मिनी-शॉक लोड आहे, चिकट पोशाख आणि थकवा वाढवते. आमची चाचणी दर्शविते की आकारमानाचा हिशेब न घेतल्यास सतत कर्तव्याच्या तुलनेत हे आयुष्य 40-60% कमी करू शकते.
• व्हेरिएबल लोड (उदा. बदलत्या सामग्रीचे वजन असलेले कन्व्हेयर):चढ-उतार होणारा भार विविध ताण मोठेपणा निर्माण करतो. थकवा प्रभावामुळे समान सरासरी मूल्याच्या स्थिर सरासरी भारापेक्षा हे अधिक हानिकारक आहे. स्विंग्सची वारंवारता आणि मोठेपणा हे मुख्य डेटा पॉइंट आहेत ज्यांची आम्ही क्लायंटकडून विनंती करतो.
• उलट कर्तव्य:दोन्ही रोटेशनल दिशानिर्देशांमध्ये लागू केलेले लोड दाताच्या एका बाजूला संपर्क पृष्ठभागासाठी "विश्रांती" कालावधी काढून टाकते, प्रभावीपणे तणाव चक्र दुप्पट करते. हे दोन्ही बाजूंना समान रीतीने संरक्षित करण्यासाठी स्नेहन प्रणालीला आव्हान देते.

रायडाफोन Technology Group Co., Limited मधील आमच्या कारखान्यात, आम्ही या अचूक स्पेक्ट्राचे अनुकरण करतो. आम्ही आमच्या वर्म गिअरबॉक्स प्रोटोटाइपला प्रोग्राम केलेल्या थकवा चक्रांच्या अधीन करतो जे काही आठवड्यांच्या सेवेची प्रतिकृती बनवतात. हे आम्हाला अचूक लोड थ्रेशोल्ड ओळखण्यास अनुमती देते जिथे परिधान यंत्रणा सौम्य ते विनाशकारी संक्रमण करते आणि त्या उंबरठ्याच्या खाली सुरक्षित ऑपरेटिंग मार्जिनसह आमच्या मानक युनिट्सची रचना करू शकते.

हा अनुभवजन्य डेटा आमच्या विश्वासार्हतेच्या खात्रीचा आधारस्तंभ आहे, जो "लोड" च्या अमूर्त संकल्पनेला आम्ही उत्पादित केलेल्या प्रत्येक वर्म गिअरबॉक्ससाठी परिमाणयोग्य डिझाइन पॅरामीटरमध्ये रूपांतरित करतो. आमची युनिट्स केवळ रेट केलेल्या लोडमध्ये टिकून राहतील असे नाही तर औद्योगिक अनुप्रयोगांच्या अप्रत्याशित लोड इतिहासाविरूद्ध आंतरिकदृष्ट्या मजबूत आहेत याची खात्री करणे हे उद्दिष्ट आहे, जेथे ओव्हरलोड इव्हेंट "जर" परंतु "केव्हा" ची बाब नाही.

---

आमचे वर्म गियरबॉक्स डिझाइन प्रतिकूल भार प्रभाव कसे कमी करते?

रायडाफोन Technology Group Co., Limited येथे, आमचे डिझाइन तत्वज्ञान सक्रिय आहे: आम्ही आमच्या वर्म गिअरबॉक्स युनिट्स केवळ स्थिर लोड रेटिंगसाठीच नव्हे, तर ऍप्लिकेशन लाइफच्या डायनॅमिक आणि बऱ्याचदा कठोर वास्तवांसाठी इंजिनियर करतो. प्रत्येक सामग्रीची निवड, भौमितिक गणना आणि असेंबली प्रक्रिया पूर्वी वर्णन केलेल्या लोड-संबंधित पोशाख यंत्रणांचा प्रतिकार करण्यासाठी अनुकूल केली जाते. येथे आमच्या मुख्य डिझाइन आणि उत्पादन धोरणांचा ब्रेकडाउन आहे, आमच्या दृष्टिकोनाची खोली दर्शविण्यासाठी विस्तारित केले आहे.

साहित्य अभियांत्रिकी आणि धातू संरक्षण

भारापासून आपले संरक्षण अणु स्तरावर सुरू होते. साहित्य जोडणी हा पहिला आणि सर्वात गंभीर अडथळा आहे.

• वर्म (इनपुट शाफ्ट) तपशील:
  • मूळ साहित्य:आम्ही केस-हार्डनिंग स्टील्स जसे की 20MnCr5 किंवा 16MnCr5 वापरतो. हे ठिसूळ फ्रॅक्चरशिवाय वाकणे आणि टॉर्शनल भार सहन करण्यासाठी कठोर, लवचिक कोर प्रदान करतात.
  • पृष्ठभाग उपचार:वर्म्स 0.5-1.2 मिमी (मॉड्यूलवर अवलंबून) खोलीपर्यंत कार्ब्युराइज्ड किंवा कार्बोनिट्राइड केले जातात, नंतर अचूक जमिनीवर. हे घर्षण आणि चिकट पोशाखांना प्रतिकार करण्यासाठी अत्यंत कठोर पृष्ठभाग (58-62 HRC) तयार करते.
  • फिनिशिंग:पीसल्यानंतर, ०.४ μm पेक्षा चांगले पृष्ठभाग खडबडीत (Ra) प्राप्त करण्यासाठी आम्ही सुपरफिनिशिंग किंवा पॉलिशिंग प्रक्रिया वापरतो. गुळगुळीत पृष्ठभाग थेट घर्षण गुणांक कमी करते, लोड अंतर्गत निर्माण होणारी घर्षण उष्णता कमी करते आणि वंगण फिल्म निर्मिती वाढवते.
• वर्म व्हील तपशील:
• मिश्रधातू रचना:आम्ही प्रीमियम सतत-कास्ट फॉस्फर कांस्य (CuSn12) वापरतो. ताकद, कडकपणा आणि कास्टबिलिटी इष्टतम करण्यासाठी आम्ही कथील सामग्री (11-13%) आणि फॉस्फरस पातळी कठोरपणे नियंत्रित करतो. निकेलसारखे ट्रेस घटक वाढीव धान्याच्या संरचनेसाठी जोडले जाऊ शकतात.
• उत्पादन प्रक्रिया:दाट, सच्छिद्र नसलेल्या आणि एकसंध धान्याच्या संरचनेसह रिक्त जागा तयार करण्यासाठी आम्ही केंद्रापसारक कास्टिंग किंवा सतत कास्टिंगचा वापर करतो. हे अंतर्गत कमकुवतपणा दूर करते जे चक्रीय लोड अंतर्गत क्रॅक इनिशिएशन पॉइंट बनू शकतात.
• मशीनिंग आणि गुणवत्ता नियंत्रण:प्रत्येक चाक सीएनसी हॉबिंग मशीनवर मशीन केलेले आहे. आम्ही 100% डायमेन्शनल तपासणी करतो आणि दातांच्या मुळांच्या क्षेत्रामध्ये, सर्वात जास्त वाकलेल्या तणावाच्या क्षेत्रामध्ये कास्टिंग दोष नसल्याची खात्री करण्यासाठी गंभीर लॉटवर डाई-पेनिट्रंट चाचणी वापरतो.

सुपीरियर लोड वितरणासाठी भौमितिक ऑप्टिमायझेशन

अचूक भूमिती हे सुनिश्चित करते की भार शक्य तितक्या समान रीतीने सामायिक केला जाईल, विनाशकारी ताण एकाग्रता टाळून.

• टूथ प्रोफाइल मॉडिफिकेशन (टीप आणि रूट रिलीफ):आम्ही आदर्श अंतर्भूत प्रोफाइल मुद्दाम सुधारित करतो. आम्ही वर्म व्हील दात च्या टीप आणि रूट येथे सामग्री किंचित आराम. हे जाळीच्या प्रवेशादरम्यान किनारी संपर्कास प्रतिबंधित करते आणि विचलित किंवा चुकीच्या संरेखित परिस्थितीत बाहेर पडण्यास प्रतिबंध करते—उच्च लोड अंतर्गत एक सामान्य वास्तविकता. हे दाताच्या मजबूत मध्यभागी भार वाहून नेण्याची खात्री करते.
• लीड एंगल आणि प्रेशर अँगल ऑप्टिमायझेशन:अळीचा शिशाचा कोन केवळ गुणोत्तरासाठी नव्हे तर कार्यक्षमता आणि भार क्षमतेसाठी मोजला जातो. एक मोठा लीड एंगल कार्यक्षमता सुधारतो परंतु सेल्फ-लॉकिंग प्रवृत्ती कमी करू शकतो. आम्ही अर्जाच्या आधारे ते संतुलित करतो. आमचा मानक दाब कोन सामान्यतः 20° किंवा 25° असतो. एक मोठा दाब कोन दात मूळ मजबूत करतो (उत्तम वाकण्याची ताकद) परंतु किंचित बेअरिंग लोड वाढवते. आम्ही युनिटच्या टॉर्क वर्गासाठी इष्टतम कोन निवडतो.
• संपर्क नमुना विश्लेषण आणि ऑप्टिमायझेशन:आमच्या प्रोटोटाइप टप्प्यात, आम्ही प्रशियन ब्लू किंवा आधुनिक डिजिटल प्रेशर फिल्म वापरून तपशीलवार संपर्क नमुना चाचण्या घेतो. लोड केलेल्या स्थितीत दातांच्या बाजूचा 60-80% भाग कव्हर करणाऱ्या मध्यवर्ती, आयताकृत्ती संपर्क नमुना प्राप्त करण्यासाठी आम्ही हॉब सेटिंग्ज आणि संरेखन समायोजित करतो. एक परिपूर्ण अनलोड केलेला नमुना अर्थहीन आहे; आम्ही डिझाइन लोड अंतर्गत पॅटर्नसाठी अनुकूल करतो.

डिझाइन पैलू	आमचे तपशील आणि प्रक्रिया	लोड हाताळणीसाठी अभियांत्रिकी लाभ	हे विशिष्ट पोशाख कसे कमी करते
जंत साहित्य आणि उपचार	केस-हार्डनिंग स्टील (उदा. 20MnCr5), 0.8 मिमी खोलीपर्यंत कार्बराइज्ड, कडकपणा 60±2 HRC, Ra ≤0.4μm पर्यंत सुपरफिनिश्ड.	अत्यंत पृष्ठभागाची कडकपणा घर्षणास प्रतिकार करते; कठीण कोर शॉक लोड अंतर्गत शाफ्ट अपयश प्रतिबंधित करते; गुळगुळीत पृष्ठभाग घर्षण उष्णता कमी करते.	अपघर्षक आणि चिकट पोशाखांचा थेट सामना करते. घर्षण गुणांक कमी करते, उष्णता निर्मिती समीकरणातील एक प्रमुख चल (Q ∝ μ * लोड * वेग).
वर्म व्हील साहित्य	सतत-कास्ट फॉस्फर कांस्य CuSn12, घनतेसाठी सेंट्रीफ्यूगली कास्ट, कठोरता 90-110 HB.	सामर्थ्य आणि अनुकूलतेचे इष्टतम संतुलन. मऊ कांस्य किरकोळ अपघर्षक एम्बेड करू शकतो आणि लोड अंतर्गत अळीच्या प्रोफाइलशी जुळवून घेऊ शकतो, संपर्क सुधारतो.	अंतर्निहित स्नेहन प्रदान करते. त्याची अनुकूलता किंचित चुकीच्या संरेखनातही लोड अधिक समान रीतीने वितरीत करण्यात मदत करते, ज्यामुळे खड्डे पडण्याचा धोका कमी होतो.
गृहनिर्माण डिझाइन	GG30 Cast Iron, Finite Element Analysis (FEA) ऑप्टिमाइझ्ड रिबिंग, मशीन केलेले माउंटिंग पृष्ठभाग आणि एकाच सेटअपमध्ये बोअर अलाइनमेंट.	कमाल ताठरता जड ओव्हरहंग लोड अंतर्गत विक्षेपण कमी करते. शाफ्टचे अचूक संरेखन राखते, जे संपूर्ण दात चेहऱ्यावर लोड वितरणासाठी महत्त्वपूर्ण आहे.	हाऊसिंग फ्लेक्समुळे एज लोडिंग प्रतिबंधित करते. एज लोडिंग स्थानिक उच्च संपर्क दाब तयार करते, अकाली खड्डा आणि स्पॅलिंगचे थेट कारण.
बेअरिंग सिस्टम	आउटपुट शाफ्ट: जोडलेले टेपर्ड रोलर बीयरिंग, प्री-लोड केलेले. इनपुट शाफ्ट: डीप ग्रूव्ह बॉल बियरिंग्ज + थ्रस्ट बियरिंग्ज. सर्व बियरिंग्ज औद्योगिक तापमान श्रेणींसाठी C3 क्लिअरन्स आहेत.	टेपर्ड रोलर्स उच्च रेडियल आणि अक्षीय भार एकाच वेळी हाताळतात. प्री-लोड अंतर्गत क्लिअरन्स काढून टाकते, वेगवेगळ्या लोड दिशानिर्देशांखाली शाफ्ट प्ले कमी करते.	शाफ्ट विक्षेपण आणि अक्षीय फ्लोट प्रतिबंधित करते. ओव्हरलोडमुळे बिअरिंग फेल्युअर हे दुय्यम गियर मेशच्या बिघाडाचे प्राथमिक कारण आहे. ही प्रणाली शाफ्टच्या स्थितीची अखंडता सुनिश्चित करते.
स्नेहन अभियांत्रिकी	सिंथेटिक पॉलीग्लायकॉल (PG) किंवा पॉलील्फाओलेफिन (PAO) आधारित तेल उच्च EP/अँटी-वेअर ॲडिटीव्हसह. इष्टतम स्प्लॅश स्नेहन आणि थर्मल क्षमतेसाठी अचूक तेलाचे प्रमाण मोजले जाते.	सिंथेटिक तेले विस्तीर्ण तापमान श्रेणीवर स्थिर स्निग्धता टिकवून ठेवतात, सर्दी सुरू असताना आणि गरम ऑपरेशन दरम्यान फिल्मची ताकद सुनिश्चित करते. उच्च ईपी ॲडिटीव्ह शॉक लोड अंतर्गत फिल्म कोसळण्यास प्रतिबंध करतात.	सर्व डिझाइन केलेल्या लोड परिस्थितींमध्ये इलास्टोहायड्रोडायनामिक स्नेहन (EHL) फिल्म राखते. चिकट पोशाख (स्कफिंग) विरूद्ध हा एकमेव सर्वात प्रभावी अडथळा आहे.
विधानसभा आणि रन-इन	नियंत्रित-तापमान असेंब्ली, सत्यापित बेअरिंग प्री-लोड. संपर्क पॅटर्न बसवण्यासाठी शिपमेंट करण्यापूर्वी प्रत्येक युनिटला नो-लोड आणि लोडेड रन-इन प्रक्रिया पार पडते.	असेंबली त्रुटी काढून टाकते ज्यामुळे अंतर्गत तणाव निर्माण होतो. रन-इन नियंत्रित परिस्थितीत गीअर्समध्ये हळूवारपणे परिधान करते, पहिल्या दिवसापासून इष्टतम लोड-बेअरिंग संपर्क नमुना स्थापित करते.	"बालमृत्यू" अयशस्वी होण्यास प्रतिबंध करते. योग्य रन-इन अस्पेरिटीस गुळगुळीत करते, प्रारंभिक भार समान रीतीने वितरीत करते आणि फील्डमध्ये पूर्ण-रेट केलेल्या लोडसाठी युनिट तयार करते.

थर्मल व्यवस्थापन: लोडची उष्णता नष्ट करणे

भारामुळे घर्षण निर्माण होते आणि घर्षण उष्णता निर्माण करते, उष्णता व्यवस्थापित करणे हे भाराचे लक्षण आहे. आमची डिझाईन्स साध्या पंख असलेल्या घरांच्या पलीकडे जातात.

• मानक फिनन्ड हाउसिंग:थर्मल सिम्युलेशनवर आधारित एरोडायनामिक फिन डिझाइनद्वारे पृष्ठभागाचे क्षेत्रफळ कमाल केले जाते. यांत्रिक रेटिंगमधील बहुतेक अनुप्रयोगांसाठी हे पुरेसे आहे.
• उच्च थर्मल भारांसाठी कूलिंग पर्याय:
  • बाह्य पंखा (वर्म शाफ्ट विस्तार):घरांवरील हवेचा प्रवाह वाढवण्याचा एक सोपा, प्रभावी पर्याय, विशेषत: 30-50% ने उष्णतेचा अपव्यय सुधारतो.
  • फॅन काउल (आच्छादन):घराच्या सर्वात उष्ण भागावर (सामान्यतः बेअरिंग क्षेत्राभोवती) पंख्यामधून हवा तंतोतंत निर्देशित करते.
  • वॉटर-कूलिंग जॅकेट:एक्स्ट्रीम ड्युटी सायकल किंवा उच्च सभोवतालच्या तापमानासाठी, सानुकूल जॅकेट केलेले गृहनिर्माण कूलंटला थेट उष्णता काढून टाकण्यास अनुमती देते. हे युनिटची प्रभावी थर्मल क्षमता दुप्पट किंवा तिप्पट करू शकते.
  • बाह्य कूलरसह तेल-अभिसरण प्रणाली:सर्वात मोठ्या युनिट्ससाठी, आम्ही अशा प्रणाली ऑफर करतो जिथे तेल बाह्य एअर-ऑइल किंवा वॉटर-ऑइल कूलरद्वारे पंप केले जाते, लोडची पर्वा न करता स्थिर, इष्टतम तेल तापमान राखते.

आमच्या कारखान्यातील आमची वचनबद्धता प्रत्येक चल नियंत्रित करणे आहे. लोड केलेल्या रन-इन चाचणी दरम्यान इनकमिंग ब्रॉन्झ इंगॉट्सच्या स्पेक्ट्रोग्राफिक विश्लेषणापासून ते अंतिम थर्मल इमेजिंग तपासणीपर्यंत, आमचा वर्म गिअरबॉक्स तुमच्या सर्वाधिक मागणी असलेल्या अनुप्रयोगांमध्ये एक विश्वासार्ह भागीदार होण्यासाठी तयार केला आहे. Raydafon टेक्नॉलॉजी ग्रुप कं, युनिटवरील मर्यादित नाव लोड परिस्थितीचा दीर्घकालीन विश्वासार्हतेवर कसा परिणाम होतो हे सखोल, अनुभवजन्य समजून डिझाइन केलेले घटक सूचित करते. आम्ही फक्त गिअरबॉक्स पुरवत नाही; आम्ही तुमच्या ऍप्लिकेशनची यांत्रिक उर्जा शोषून घेण्यासाठी, वितरित करण्यासाठी आणि त्याच्या संपूर्ण डिझाइन आयुष्यामध्ये अंदाजे आणि सुरक्षितपणे नष्ट करण्यासाठी इंजिनियर केलेली प्रणाली पुरवतो.

---

विश्वासार्हतेसाठी अभियंत्यांनी मुख्य लोड पॅरामीटर्स कोणती मोजली पाहिजेत?

योग्य वर्म गिअरबॉक्स निवडणे हा एक अंदाज लावणारा व्यायाम आहे. दीर्घकालीन विश्वासार्हतेची हमी देण्यासाठी, अभियंत्यांनी साध्या "अश्वशक्ती आणि गुणोत्तर" गणनेच्या पलीकडे जाणे आणि संपूर्ण लोड प्रोफाइलचे विश्लेषण करणे आवश्यक आहे. चुकीचा वापर, अनेकदा अपूर्ण लोड मूल्यांकनामुळे, फील्ड अपयशाचे प्रमुख कारण आहे. येथे, आम्ही ग्राहकासाठी वर्म गिअरबॉक्सचे आकारमान करताना आमच्या तांत्रिक कार्यसंघाचे मूल्यमापन करत असलेल्या महत्त्वपूर्ण पॅरामीटर्सची रूपरेषा देतो, प्रत्येकाच्या मागे तपशीलवार कार्यपद्धती प्रदान करतो.

मूलभूत गणना: आवश्यक आउटपुट टॉर्क (T2)

हे मूलभूत वाटते, परंतु त्रुटी सामान्य आहेत. तो टॉर्क असणे आवश्यक आहेगिअरबॉक्स आउटपुट शाफ्टवर.

• सूत्र:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (कार्यक्षमता). किंवा पहिल्या तत्त्वांवरून: T2 = फोर्स (N) * त्रिज्या (m) विंचसाठी; किंवा T2 = (कन्व्हेयर पुल (N) * ड्रम त्रिज्या (m)).
• सामान्य चूक:आमच्या वर्म गिअरबॉक्सच्या आधी प्रणालीद्वारे (इतर गिअरबॉक्स, बेल्ट, चेन) कार्यक्षमतेच्या नुकसानाचा हिशेब न ठेवता मोटर अश्वशक्ती आणि इनपुट गती वापरणे. आमच्या इनपुट किंवा आउटपुट शाफ्टच्या कनेक्शनच्या ठिकाणी नेहमी टॉर्क मोजा किंवा मोजा.

नॉन-निगोशिएबल मल्टीप्लायर: सर्व्हिस फॅक्टर (SF) - एक खोल डुबकी

सर्व्हिस फॅक्टर ही वास्तविक-जगातील कठोरतेचा लेखाजोखा मांडण्याची सार्वत्रिक भाषा आहे. हे गणनेवर लागू केलेले गुणक आहेआवश्यक आउटपुट टॉर्क (T2)निश्चित करण्यासाठीकिमान आवश्यक गियरबॉक्स रेटेड टॉर्क.

सेवा घटकाची निवड तीन मुख्य श्रेणींच्या पद्धतशीर मूल्यांकनावर आधारित आहे:

1. उर्जा स्त्रोत (प्राइम मूव्हर) वैशिष्ट्ये:
   • इलेक्ट्रिक मोटर (AC, 3-फेज):SF = 1.0 (बेस). तथापि, विचारात घ्या:
     • उच्च जडत्व सुरू होते:उच्च जडत्व भार (पंखे, मोठे ड्रम) चालविणाऱ्या मोटर्स स्टार्ट-अप दरम्यान 5-6x FLC काढू शकतात. हा क्षणिक टॉर्क प्रसारित केला जातो. SF मध्ये 0.2-0.5 जोडा किंवा सॉफ्ट स्टार्टर/VFD वापरा.
     • प्रारंभांची संख्या/तास:प्रति तास 10 पेक्षा जास्त स्टार्ट हे जड प्रारंभिक ड्युटी बनवते. SF मध्ये 0.3 जोडा.
   • अंतर्गत ज्वलन इंजिन:टॉर्कच्या स्पंदनांमुळे आणि अचानक व्यस्ततेमुळे (क्लचेस) शॉक लागण्याच्या संभाव्यतेमुळे, किमान SF 1.5 हे वैशिष्ट्यपूर्ण आहे.
   • हायड्रोलिक मोटर:साधारणपणे गुळगुळीत, परंतु दाब वाढण्याची शक्यता. SF सामान्यत: 1.25-1.5 नियंत्रण वाल्व गुणवत्तेवर अवलंबून असते.
2. चालित मशीन (लोड) वैशिष्ट्ये:ही सर्वात गंभीर श्रेणी आहे.
   • एकसमान भार (SF 1.0):स्थिर, अंदाजे टॉर्क. उदाहरणे: इलेक्ट्रिक जनरेटर, समान रीतीने वितरित वजनासह स्थिर-स्पीड कन्व्हेयर, एकसमान स्निग्धता द्रव असलेले मिक्सर.
   • मध्यम शॉक लोड (SF 1.25 - 1.5):नियतकालिक, नजीकच्या शिखरांसह अनियमित ऑपरेशन. उदाहरणे: अधूनमधून फीडिंग, लाइट-ड्युटी होइस्ट, लॉन्ड्री मशिनरी, पॅकेजिंग मशीनसह कन्वेयर.
   • जोरदार शॉक लोड (SF 1.75 - 2.5+):तीव्र, अप्रत्याशित उच्च-टॉर्क मागणी. उदाहरणे: रॉक क्रशर, हॅमर मिल, पंच प्रेस, ग्रॅब बकेटसह हेवी-ड्युटी विंच, वनीकरण उपकरणे. स्लॅग क्रशर सारख्या अत्यंत प्रकरणांसाठी, आम्ही ऐतिहासिक अपयश डेटावर आधारित 3.0 चे SF लागू केले आहेत.
3. दैनिक कार्य कालावधी (ड्युटी सायकल):
   • अधूनमधून (≤ ३० मिनिटे/दिवस):SF काहीवेळा किंचित कमी केला जाऊ शकतो (उदा. 0.8 ने गुणाकार करा), परंतु लोड वर्गासाठी कधीही 1.0 च्या खाली नाही. सावधगिरी बाळगण्याचा सल्ला दिला जातो.
   • 8-10 तास/दिवस:मानक औद्योगिक शुल्क. उर्जा स्त्रोत आणि चालित मशीन मूल्यांकनातून पूर्ण SF वापरा.
   • 24/7 सतत कर्तव्य:थकवा जीवनासाठी सर्वात मागणी शेड्यूल.वरील मूल्यांकनातून किमान 0.2 ने SF वाढवा.उदाहरणार्थ, 24/7 सेवेतील एकसमान भार 1.0 नाही तर 1.2 चा SF वापरला पाहिजे.

किमान गियरबॉक्स रेटेड टॉर्कसाठी सूत्र:T2_rated_min = T2_calculated * SF_total.

गंभीर तपासणी: थर्मल क्षमता (थर्मल एचपी रेटिंग)

विशेषत: लहान गिअरबॉक्सेस किंवा हाय-स्पीड ऍप्लिकेशन्समध्ये हे सहसा मर्यादित घटक असते. गिअरबॉक्स यांत्रिकदृष्ट्या पुरेसा मजबूत असू शकतो परंतु तरीही जास्त गरम होतो.

• ते काय आहे:40°C वातावरणात स्थिर मूल्य (सामान्यत: 90-95°C) ओलांडल्याशिवाय गियरबॉक्स जास्तीत जास्त इनपुट पॉवर सतत प्रसारित करू शकतो.
• कसे तपासायचे:तुमचा अर्जआवश्यक इनपुट पॉवर (P1)≤ गिअरबॉक्सचा असणे आवश्यक आहेथर्मल एचपी रेटिंगतुमच्या ऑपरेटिंग इनपुट गतीवर (n1).
• P1_आवश्यक असल्यास > थर्मल रेटिंग:तुम्ही यांत्रिक क्षमता कमी करणे आवश्यक आहे (मोठा आकार वापरा) किंवा कूलिंग (पंखा, वॉटर जॅकेट) जोडणे आवश्यक आहे. या हमीच्या ओव्हरहाटिंग आणि जलद अपयशाकडे दुर्लक्ष करणे.
• आमचा डेटा:आमचा कॅटलॉग फॅन कूलिंगसह आणि त्याशिवाय, प्रत्येक वर्म गिअरबॉक्स आकारासाठी थर्मल एचपी विरुद्ध इनपुट RPM दर्शवणारे स्पष्ट आलेख प्रदान करतो.

बाह्य शक्ती गणना: ओव्हरहंग लोड (OHL) आणि थ्रस्ट लोड

बाह्य घटकांद्वारे शाफ्टवर लागू केलेले बल प्रसारित टॉर्कपासून वेगळे आणि जोडलेले असतात.

• ओव्हरहंग लोड (OHL) फॉर्म्युला (चेन/स्प्रॉकेट किंवा पुलीसाठी):
  OHL (N) = (2000 * शाफ्टवर टॉर्क (Nm)) / (स्प्रॉकेट/पुलीचा पिच व्यास (मिमी))
  शाफ्टवर टॉर्कएकतर T1 (इनपुट) किंवा T2 (आउटपुट) आहे. तुम्ही दोन्ही शाफ्टवर OHL तपासणे आवश्यक आहे.
• हेलिकल गियर्स किंवा कलते कन्व्हेयर्सपासून थ्रस्ट लोड (अक्षीय भार):हे बल शाफ्ट अक्षावर कार्य करते आणि चालविलेल्या घटकाच्या भूमितीवरून मोजले जाणे आवश्यक आहे.
• पडताळणी:गणना केलेले OHL आणि थ्रस्ट लोड ≤ निवडलेल्या वर्म गिअरबॉक्स मॉडेलसाठी आमच्या तक्त्यामध्ये सूचीबद्ध अनुज्ञेय मूल्ये असणे आवश्यक आहे, जेथे फोर्स लागू केला जातो त्या घराच्या दर्शनी (X) पासून विशिष्ट अंतरावर.

पर्यावरण आणि अनुप्रयोग तपशील

• सभोवतालचे तापमान:40 डिग्री सेल्सियसपेक्षा जास्त असल्यास, थर्मल क्षमता कमी होते. ०°C पेक्षा कमी असल्यास, वंगण स्टार्टअप स्निग्धता ही चिंतेची बाब आहे. आम्हाला श्रेणीची माहिती द्या.
• माउंटिंग स्थिती:वर किंवा खाली जंत? हे ऑइल संप लेव्हल आणि वरच्या बेअरिंगच्या स्नेहनवर परिणाम करते. आमची रेटिंग सामान्यत: वर्म-ओव्हर-पोझिशनसाठी असते. इतर पदांसाठी सल्लामसलत आवश्यक असू शकते.
• ड्यूटी सायकल प्रोफाइल:लोड अंदाजानुसार बदलत असल्यास आलेख किंवा वर्णन प्रदान करा. हे केवळ स्थिर SF पेक्षा अधिक परिष्कृत विश्लेषणास अनुमती देते.

रायडाफोन टेक्नॉलॉजीमध्ये आमचा दृष्टिकोन सहयोगी आहे. आम्ही आमच्या ग्राहकांना वरील प्रत्येक पॅरामीटरवर चालणारी तपशीलवार निवड कार्यपत्रके प्रदान करतो. महत्त्वाचे म्हणजे, आम्ही थेट अभियांत्रिकी समर्थन ऑफर करतो. तुमचा पूर्ण अर्ज तपशील शेअर करून—मोटर स्पेक्स, स्टार्ट-अप जडत्व, लोड सायकल प्रोफाइल, सभोवतालची परिस्थिती आणि लेआउट रेखाचित्रे—आम्ही संयुक्तपणे एक वर्म गिअरबॉक्स निवडू शकतो जो फक्त पुरेसा नसतो, परंतु तुमच्या विशिष्ट लोड परिस्थितीसाठी चांगल्या प्रकारे विश्वसनीय असतो. आमच्या फॅक्टरी चाचणी डेटाच्या दशकांच्या आधारावर असलेली ही सूक्ष्म गणना प्रक्रिया, योग्य निवडीला आपत्तीजनक पासून वेगळे करते.

---

योग्य देखभाल आणि माउंटिंग लोड-संबंधित पोशाखांचा प्रतिकार कसा करू शकतो?

सर्वात मजबूत डिझाइन केलेले वर्म गियरबॉक्स देखीलरायडाफोनचुकीच्या पद्धतीने स्थापित किंवा देखभाल केल्यास अकाली अपयशास बळी पडू शकते. लोडच्या अथक प्रभावाचा थेट प्रतिकार करण्यासाठी योग्य माउंटिंग आणि शिस्तबद्ध देखभाल पथ हे तुमचे ऑपरेशनल लीव्हर्स आहेत. या पद्धती डिझाइन केलेली लोड-बेअरिंग भूमिती आणि स्नेहन अखंडता टिकवून ठेवतात, हे सुनिश्चित करतात की युनिट संपूर्ण आयुष्यभर अभियंताप्रमाणे कार्य करेल.

टप्पा 1: प्री-इंस्टॉलेशन आणि माउंटिंग - विश्वासार्हतेसाठी पाया सेट करणे

स्थापनेदरम्यान झालेल्या त्रुटींमुळे अंतर्निहित, भार वाढवणारे दोष निर्माण होतात जे नंतरच्या देखभालीमुळे पूर्णपणे दुरुस्त होऊ शकत नाहीत.

• स्टोरेज आणि हाताळणी:
  • युनिट स्वच्छ, कोरड्या वातावरणात साठवा. >6 महिन्यांसाठी संचयित केल्यास, गीअर्सला तेलाने पुन्हा कोट करण्यासाठी आणि बेअरिंगवर खोटे ब्रेनलिंग टाळण्यासाठी इनपुट शाफ्टला दर 3 महिन्यांनी अनेक पूर्ण आवर्तने फिरवा.
  • शाफ्ट किंवा हाउसिंग कास्ट लग्सने युनिट कधीही उचलू नका. घराभोवती गोफण वापरा. युनिट सोडल्याने किंवा धक्का दिल्याने अंतर्गत संरेखन बदलू शकते किंवा बेअरिंगचे नुकसान होऊ शकते.
• पाया आणि कडकपणा:
  • माउंटिंग बेस सपाट, कडक आणि पुरेशा सहनशीलतेसाठी मशीन केलेला असणे आवश्यक आहे (आम्ही 0.1 मिमी प्रति 100 मिमी पेक्षा चांगले शिफारस करतो). एक लवचिक बेस लोड अंतर्गत फ्लेक्स होईल, कनेक्ट केलेल्या उपकरणांसह गिअरबॉक्सला चुकीचे संरेखित करेल.
  • बेस सपाटपणा दुरुस्त करण्यासाठी शिम्स वापरा, वॉशर नाही. माउंटिंग पाय पूर्णपणे समर्थित असल्याची खात्री करा.
  • फास्टनरचा योग्य दर्जा वापरा (उदा. ग्रेड 8.8 किंवा उच्च). घरांची विकृती टाळण्यासाठी आमच्या मॅन्युअलमध्ये निर्दिष्ट केलेल्या टॉर्कला क्रिस-क्रॉस पॅटर्नमध्ये बोल्ट घट्ट करा.
• शाफ्ट संरेखन: एकल सर्वात गंभीर कार्य.
  • डोळ्यांनी किंवा सरळ काठाने कधीही संरेखित करू नका.नेहमी डायल इंडिकेटर किंवा लेसर अलाइनमेंट टूल वापरा.
  • गीअरबॉक्स हाऊसिंग विकृत होऊ नये म्हणून जोडलेल्या उपकरणांना गिअरबॉक्समध्ये संरेखित करा, उलट नाही.
  • उभ्या आणि क्षैतिज दोन्ही समतलांमध्ये संरेखन तपासा. अंतिम संरेखन सामान्य ऑपरेटिंग तापमानात उपकरणांसह करणे आवश्यक आहे, कारण थर्मल वाढ संरेखन बदलू शकते.
  • लवचिक कपलिंगसाठी अनुज्ञेय चुकीचे संरेखन सामान्यत: खूपच लहान असते (अनेकदा 0.05 मिमी रेडियलपेक्षा कमी, 0.1 मिमी कोनीय). हे ओलांडल्याने शाफ्टवर चक्रीय वाकणारा भार वाढतो, नाटकीयरित्या बेअरिंग आणि सील पोशाख वाढते.
• बाह्य घटकांचे कनेक्शन (पुली, स्प्रॉकेट):
• स्थापित करण्यासाठी योग्य पुलर वापरा; शाफ्ट किंवा गिअरबॉक्सच्या घटकांवर कधीही थेट हातोडा मारू नका.
• चाव्या व्यवस्थित बसवल्या आहेत आणि बाहेर पडू नयेत याची खात्री करा. घटक लॉक करण्यासाठी योग्य अभिमुखतेमध्ये सेटस्क्रू वापरा.
• या घटकांमधील ओव्हरहंग लोड (OHL) योग्य अंतर 'X' वर निवडलेल्या वर्म गिअरबॉक्ससाठी प्रकाशित मर्यादेत आहे हे तपासा.

फेज 2: स्नेहन - लोड-प्रेरित पोशाख विरुद्ध चालू असलेली लढाई

स्नेहन हे सक्रिय एजंट आहे जे लोडला धातू-ते-धातू संपर्कास कारणीभूत होण्यापासून प्रतिबंधित करते.

• प्रारंभिक भरणे आणि ब्रेक-इन:
  • फक्त शिफारस केलेले तेल प्रकार आणि चिकटपणा वापरा (उदा. ISO VG 320 सिंथेटिक पॉलीग्लायकॉल). चुकीचे तेल उच्च संपर्क दाबाने आवश्यक EHD फिल्म तयार करू शकत नाही.
  • ऑइल लेव्हल साईट ग्लास किंवा प्लगच्या मध्यभागी भरा—अधिक नाही, कमी नाही. ओव्हरफिलिंगमुळे मंथनाचे नुकसान होते आणि जास्त गरम होते; कमी भरणे गीअर्स आणि बियरिंग्स उपाशी.
  • पहिला तेल बदल गंभीर आहे.ऑपरेशनच्या सुरुवातीच्या 250-500 तासांनंतर, तेल बदला. हे प्रारंभिक भाराखाली गियर दात सूक्ष्मदृष्ट्या एकमेकांशी सुसंगत असल्याने तयार केलेले परिधान कण काढून टाकते. प्रणालीमध्ये सोडल्यास हा मोडतोड अत्यंत अपघर्षक आहे.
• नियमित तेलातील बदल आणि स्थिती निरीक्षण:
  • कामकाजाच्या तासांवर किंवा वार्षिक, यापैकी जे आधी येईल त्यावर आधारित वेळापत्रक तयार करा. 24/7 ड्युटीसाठी, कृत्रिम तेलामध्ये दर 4000-6000 तासांनी बदल सामान्य आहेत.
  • तेल विश्लेषण:सर्वात शक्तिशाली भविष्य सांगण्याचे साधन. प्रत्येक तेल बदलाच्या वेळी प्रयोगशाळेत नमुना पाठवा. अहवाल दर्शवेल:
    • धातू:वाढणारे लोखंड (वर्म स्टील) किंवा तांबे/टिन (चाक कांस्य) सक्रिय पोशाख सूचित करतात. अचानक वाढणे ही समस्या दर्शवते.
    • स्निग्धता:तेल घट्ट झाले आहे (ऑक्सिडेशन) किंवा पातळ केले आहे (कातरणे, इंधन कमी करणे)?
    • दूषित पदार्थ:सिलिकॉन (घाण), पाण्याचे प्रमाण, आम्ल संख्या. पाणी (>500 ppm) विशेषतः हानीकारक आहे कारण ते गंज वाढवते आणि तेल फिल्मची ताकद कमी करते.
• सीलचे पुन्हा स्नेहन (लागू असल्यास):काही डिझाईन्समध्ये ग्रीस पर्ज सील असतात. ऑइल संप दूषित होऊ नये म्हणून निर्दिष्ट उच्च-तापमान लिथियम कॉम्प्लेक्स ग्रीस वापरा.

फेज 3: ऑपरेशनल मॉनिटरिंग आणि नियतकालिक तपासणी

लोड-संबंधित समस्यांसाठी प्रारंभिक चेतावणी प्रणाली व्हा.

• तापमान निरीक्षण:
  • अवरक्त थर्मामीटर किंवा कायमस्वरूपी आरोहित सेन्सर वापरा आणि नियमितपणे बेअरिंग एरिया आणि ऑइल संप जवळील घरांचे तापमान तपासा.
  • सामान्य लोड अंतर्गत बेसलाइन तापमान स्थापित करा. बेसलाइनच्या वर 10-15°C ची सतत वाढ ही वाढलेल्या घर्षणाची स्पष्ट चेतावणी आहे (मिसलाइनमेंट, स्नेहक अपयश, ओव्हरलोड).
• कंपन विश्लेषण:
  • साधे हँडहेल्ड मीटर एकूण कंपन वेग (मिमी/से) ट्रॅक करू शकतात. कालांतराने हे ट्रेंड करा.
  • वाढणारे कंपन बिघडत चाललेले बियरिंग्स, असमान पोशाख किंवा कनेक्ट केलेल्या उपकरणांमध्ये असमतोल दर्शविते—या सर्व गोष्टी गिअरबॉक्सवरील डायनॅमिक भार वाढवतात.
• श्रवण आणि दृश्य तपासणी:
  • आवाजातील बदल ऐका. नवीन रडणे चुकीचे संरेखन दर्शवू शकते. ठोकणे हे बेअरिंग अपयश दर्शवू शकते.
  • तेल गळतीकडे लक्ष द्या, जे जास्त गरम होणे (सील कडक होणे) किंवा जास्त दाबाचे लक्षण असू शकते.
• बोल्ट री-टॉर्किंग:ऑपरेशनच्या पहिल्या 50-100 तासांनंतर, आणि त्यानंतर दरवर्षी, सर्व पाया, घरे आणि कपलिंग बोल्टची घट्टपणा पुन्हा तपासा. भार चक्रातील कंपन त्यांना सोडवू शकतात.

सर्वसमावेशक देखभाल वेळापत्रक सारणी

कृती	वारंवारता / वेळ	उद्देश आणि लोड कनेक्शन	मुख्य प्रक्रिया टिपा
प्रारंभिक तेल बदल	ऑपरेशनच्या पहिल्या 250-500 तासांनंतर.	गीअर्स आणि बियरिंग्जच्या लोड-सीटिंग प्रक्रियेदरम्यान तयार होणारा प्रारंभिक पोशाख मोडतोड (अपघर्षक कण) काढून टाकते. अपघर्षक पोशाख प्रवेग प्रतिबंधित करते.	गरम असताना काढून टाका. जर मलबा जास्त असेल तरच त्याच तेलाने फ्लश करा. योग्य स्तरावर पुन्हा भरा.
नियमित तेल बदल आणि विश्लेषण	प्रत्येक 4000-6000 ऑपरेटिंग तास किंवा 12 महिन्यांनी. गलिच्छ/गरम वातावरणात जास्त वेळा.	खराब झालेले पदार्थ पुन्हा भरून काढते, जमा झालेले पोशाख धातू आणि दूषित पदार्थ काढून टाकते. तेल विश्लेषण पोशाख कल प्रदान करते, अंतर्गत लोड तीव्रता आणि घटक आरोग्य थेट सूचक.	ऑपरेशन दरम्यान मिड-संपमधून तेलाचा नमुना घ्या. प्रयोगशाळेत पाठवा. Fe, Cu, Sn सारख्या गंभीर घटकांसाठी ट्रेंड लाइन स्थापित करण्यासाठी दस्तऐवज परिणाम.
बोल्ट टॉर्क तपासा	50-100 तासांनंतर, नंतर वार्षिक.	लोड अंतर्गत कंपन आणि थर्मल सायकलिंगमुळे सैल होण्यापासून प्रतिबंधित करते. सैल बोल्ट गृहनिर्माण हालचाली आणि चुकीचे संरेखन करण्यास परवानगी देतात, असमान, उच्च-ताण लोडिंग तयार करतात.	कॅलिब्रेटेड टॉर्क रेंच वापरा. हाऊसिंग आणि बेस बोल्टसाठी क्रिस-क्रॉस पॅटर्न फॉलो करा.
संरेखन तपासा	स्थापनेनंतर, जोडलेल्या उपकरणांवर कोणत्याही देखभालीनंतर आणि वार्षिक.	जोडलेले शाफ्ट सह-रेखीय असल्याची खात्री करते. Misalignment हा चक्रीय वाकलेल्या भारांचा थेट स्रोत आहे, ज्यामुळे अकाली बेअरिंग अयशस्वी होते आणि असमान गियर संपर्क (एज लोडिंग) होतो.	ऑपरेटिंग तापमानात उपकरणांसह कार्य करा. अचूकतेसाठी लेसर किंवा डायल इंडिकेटर टूल्स वापरा.
तापमान आणि कंपन ट्रेंड मॉनिटरिंग	साप्ताहिक/मासिक वाचन; गंभीर अनुप्रयोगांसाठी सतत देखरेख.	अंतर्गत घर्षण आणि डायनॅमिक भार वाढवणाऱ्या समस्या (स्नेहन बिघाड, बेअरिंग पोशाख, चुकीचे संरेखन) लवकर ओळखणे. आपत्तीजनक अपयशापूर्वी नियोजित हस्तक्षेप करण्यास अनुमती देते.	घरांवर मोजमाप बिंदू चिन्हांकित करा. अचूक तुलना करण्यासाठी सभोवतालचे तापमान आणि लोड स्थिती रेकॉर्ड करा.
गळती आणि नुकसानासाठी व्हिज्युअल तपासणी	दररोज/साप्ताहिक फिरणे.	तेल गळती (संभाव्य स्नेहक नुकसान ज्यामुळे परिधान होऊ शकते) किंवा बाह्य प्रभावांमुळे होणारे भौतिक नुकसान ओळखते ज्यामुळे लोड अंतर्गत घरांच्या अखंडतेशी तडजोड होऊ शकते.	सीलचे चेहरे, घरांचे सांधे आणि श्वास तपासा. श्वासोच्छ्वास स्वच्छ आणि अबाधित असल्याची खात्री करा.

आमच्या कारखान्यातील कौशल्य विक्रीच्या पलीकडे आहे. आमच्या तांत्रिक दस्तऐवजीकरणामध्ये आमच्या उत्पादनांसाठी तयार केलेल्या सर्वसमावेशक स्थापना मार्गदर्शक आणि देखभाल चेकलिस्ट समाविष्ट आहेत. आमच्यासोबत भागीदारी करून, तुम्ही केवळ दर्जेदार वर्म गिअरबॉक्स मिळवता नाही, तर ज्ञानाची चौकट आणि समर्थन मिळवता जेणेकरून ते त्याचे पूर्ण डिझाइन केलेले जीवन प्रदान करते, भारनियमनाच्या आव्हानांचे सक्रियपणे व्यवस्थापन करते. विश्वासार्हता ही एक भागीदारी आहे, आणि आमची वचनबद्धता ही आहे की स्थापनेपासून ते अनेक दशकांच्या सेवेद्वारे तुमचा तांत्रिक स्त्रोत बनणे.

---

सारांश: लोड जागरूकता द्वारे दीर्घकालीन विश्वासार्हता सुनिश्चित करणे

वर्म गिअरबॉक्स युनिट्सच्या दीर्घकालीन विश्वासार्हतेवर भाराच्या परिस्थितीचा कसा परिणाम होतो हे समजून घेणे हा यशस्वी ऍप्लिकेशन इंजिनिअरिंगचा आधारस्तंभ आहे. हे यांत्रिक ताण, थर्मल व्यवस्थापन, भौतिक विज्ञान आणि ऑपरेशनल पद्धती यांच्यातील बहुआयामी संवाद आहे. जसे की आम्ही शोधून काढले आहे, प्रतिकूल भारांमुळे घर्षण, पिटिंग आणि स्कफिंग सारख्या परिधान यंत्रणेला गती मिळते, ज्यामुळे कार्यक्षमता कमी होते आणि अकाली अपयश येते.

रायडाफोन Technology Group Co., Limited मध्ये, आम्ही याचा मुकाबला हेतुपुरस्सर डिझाइनद्वारे करतो: आमच्या कठोर स्टील वर्म्स आणि कांस्य चाकांपासून आमच्या कठोर घरे आणि उच्च-क्षमतेच्या बेअरिंग्सपर्यंत, आमच्या वर्म गिअरबॉक्सच्या प्रत्येक पैलूला मागणी असलेल्या लोड प्रोफाइलचे व्यवस्थापन आणि प्रतिकार करण्यासाठी अभियांत्रिकी केलेली आहे. तथापि, विश्वासार्हतेसाठी भागीदारी सामायिक आहे. निवडीदरम्यान सेवा घटक, थर्मल मर्यादा आणि बाह्य भार यांच्या अचूक गणनावर यश अवलंबून असते, त्यानंतर काळजीपूर्वक स्थापना आणि एक सक्रिय देखभाल संस्कृती.

लोड एक संख्या म्हणून नव्हे तर डायनॅमिक लाइफटाईम प्रोफाइल म्हणून पाहण्याद्वारे आणि जुळण्यासाठी अभियांत्रिकी खोलीसह गीअरबॉक्स भागीदार निवडून, तुम्ही एका महत्त्वपूर्ण घटकाला विश्वासार्ह मालमत्तेत बदलता. आमच्या दोन दशकांच्या अनुभवाचा लाभ घेण्यासाठी आम्ही तुम्हाला आमंत्रित करतो. आमच्या अभियांत्रिकी कार्यसंघाला इष्टतम वर्म गियरबॉक्स सोल्यूशन निर्दिष्ट करण्यासाठी, कार्यप्रदर्शन, दीर्घायुष्य आणि तुमच्या गुंतवणुकीवर जास्तीत जास्त परतावा सुनिश्चित करण्यासाठी तुमच्या विशिष्ट लोड स्थितीचे विश्लेषण करण्यात मदत करू द्या.

रायडाफोन Technology Group Co., Limited शी संपर्क साधातपशीलवार अर्ज पुनरावलोकन आणि उत्पादन शिफारसीसाठी आज. लोड गणनेवर आमचा सर्वसमावेशक तांत्रिक श्वेतपत्र डाउनलोड करा किंवा तुमच्या सध्याच्या ड्राइव्ह सिस्टमचे मूल्यांकन करण्यासाठी आमच्या अभियंत्यांकडून साइट ऑडिटची विनंती करा.

---

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: वर्म गिअरबॉक्ससाठी सर्वात हानीकारक भार कोणता आहे?
A1: शॉक लोड सामान्यत: सर्वात हानीकारक असतात. अचानक, उच्च-मॅग्निट्यूड टॉर्क स्पाइकमुळे किडा आणि चाकामधील गंभीर ऑइल फिल्म झटपट फुटू शकते, ज्यामुळे तात्काळ चिकट पोशाख (स्कफिंग) आणि संभाव्य दात किंवा बियरिंग्ज क्रॅक होऊ शकतात. हे उच्च ताण चक्र देखील प्रेरित करते जे थकवा वाढवते. शाश्वत ओव्हरलोड्स हानीकारक असले तरी, झटका भारांच्या तात्कालिक स्वरूपामुळे प्रणाली जडत्वाला प्रभाव शोषण्यास वेळ मिळत नाही, ज्यामुळे ते विशेषतः गंभीर होतात.

Q2: रेट केलेल्या टॉर्कच्या 110% वर सतत ओव्हरलोडिंगचा जीवनावर कसा परिणाम होतो?
A2: सतत ओव्हरलोडिंग, अगदी किरकोळ, सेवा आयुर्मान कमालीची कमी करते. लोड आणि बेअरिंग/गियर लाइफमधील संबंध अनेकदा घातांकीय असतो (बेअरिंगसाठी क्यूब-लॉ रिलेशनशिपचे अनुसरण करून). 110% च्या ओव्हरलोडमुळे अपेक्षित L10 बेअरिंग लाइफ अंदाजे 30-40% कमी होऊ शकते. अधिक गंभीरपणे, वाढत्या घर्षणामुळे ते ऑपरेटिंग तापमान वाढवते. यामुळे थर्मल रनअवे होऊ शकते, जेथे गरम तेल पातळ होते, ज्यामुळे अधिक घर्षण आणि अगदी गरम तेल देखील होते, ज्यामुळे शेवटी जलद वंगण बिघडते आणि अल्प कालावधीत आपत्तीजनक पोशाख होतो.

Q3: व्हेरिएबल लोड अंतर्गत एक मोठा सेवा घटक पूर्णपणे विश्वासार्हतेची हमी देऊ शकतो?
A3: एक मोठा सेवा घटक हा एक महत्त्वाचा सुरक्षितता मार्जिन आहे, परंतु ती पूर्ण हमी नाही. हे लोड कॅरेक्टर आणि फ्रिक्वेन्सीमध्ये अज्ञातांसाठी खाते. तथापि, विश्वासार्हता योग्य स्थापना (संरेखन, माउंटिंग), योग्य स्नेहन आणि पर्यावरणीय घटक (स्वच्छता, सभोवतालचे तापमान) यावर देखील अवलंबून असते. उच्च सेवा घटक वापरल्याने अधिक अंतर्निहित क्षमतेसह अधिक मजबूत गिअरबॉक्स निवडला जातो, परंतु पूर्ण संभाव्य आयुर्मान लक्षात येण्यासाठी ते अद्याप स्थापित आणि योग्यरित्या राखले गेले पाहिजे.

Q4: लोडची चर्चा करताना थर्मल क्षमता इतकी महत्त्वाची का आहे?
A4: वर्म गिअरबॉक्समध्ये, सरकत्या घर्षणामुळे इनपुट पॉवरचा एक महत्त्वाचा भाग उष्णता म्हणून नष्ट होतो. लोड थेट या घर्षण नुकसानाची परिमाण निर्धारित करते. वंगणासाठी सुरक्षित मर्यादा (सामान्यत: 90-100°C) ओलांडल्याशिवाय गीअरबॉक्स हाऊसिंग ही उष्णता वातावरणात विसर्जित करू शकेल असा दर म्हणजे थर्मल क्षमता. लागू केलेल्या भाराने ते विसर्जित होण्यापेक्षा जास्त वेगाने उष्णता निर्माण केल्यास, युनिट जास्त गरम होईल, ज्यामुळे तेल तुटते आणि जलद निकामी होते, जरी यांत्रिक घटक टॉर्क हाताळण्यासाठी पुरेसे मजबूत असले तरीही.

Q5: ओव्हरहंग लोड्स विशेषत: वर्म गिअरबॉक्सला कसे खराब करतात?
A5: ओव्हरहंग लोड्स आउटपुट शाफ्टला झुकणारा क्षण लागू करतात. हे बल आउटपुट शाफ्ट बीयरिंगद्वारे चालते. अत्याधिक ओएचएलमुळे अकाली बेअरिंग थकवा (ब्रिनेलिंग, स्पॅलिंग) होतो. हे शाफ्टला थोडेसे विक्षेपित करते, जे किडा आणि चाक यांच्यातील अचूक जाळी चुकीचे करते. हे चुकीचे संरेखन दाताच्या एका टोकावर भार केंद्रित करते, ज्यामुळे स्थानिकीकृत खड्डा आणि झीज होते, प्रतिक्रिया वाढते आणि आवाज आणि कंपन निर्माण होते. हे गियर सेटच्या काळजीपूर्वक इंजिनीयर केलेले लोड वितरण प्रभावीपणे कमी करते.

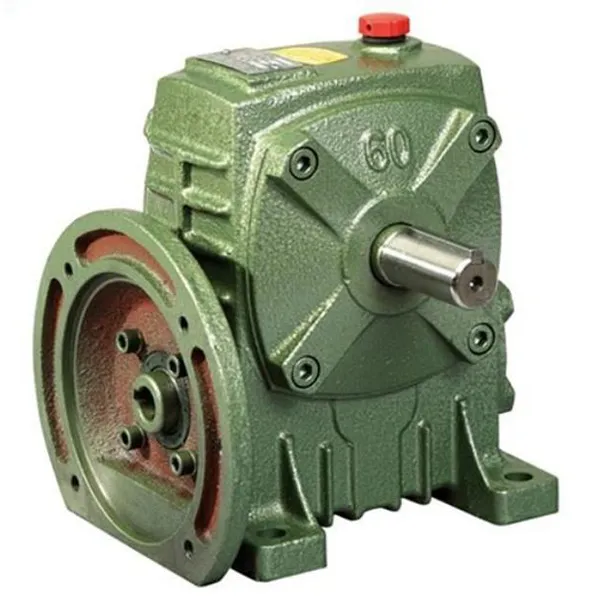

रायडाफोन तंत्रज्ञान वर्म गियरबॉक्स: लोड लवचिकतेसाठी मुख्य डिझाइन पॅरामीटर्स
