युनिव्हर्सल कपलिंग मशिनरी इन्स्टॉलेशन आणि अलाइनमेंट कसे सोपे करू शकतात?

पंप, जनरेटर, कृषी अवजारे आणि औद्योगिक ड्राईव्ह यांसारखी फिरणारी यंत्रसामग्री स्थापित करताना अनेकदा कंटाळवाणा शाफ्ट अलाइनमेंट प्रक्रियांचा समावेश होतो. पारंपारिक कडक कपलिंगना जवळ जवळ परिपूर्ण एकाग्रता आवश्यक असते, अन्यथा कंपने, अकाली बेअरिंग निकामी होणे आणि कपलिंग तुटणे. येथेच युनिव्हर्सल कपलिंग इंस्टॉलेशन प्रक्रियेचे रूपांतर करते. डिझाइनद्वारे, एयुनिव्हर्सल कपलिंगड्रायव्हिंग आणि चालविलेल्या शाफ्टमधील लक्षणीय कोनीय, समांतर आणि अक्षीय चुकीचे संरेखन सामावून घेते. लेझर अलाइनमेंट टूल्स किंवा शिमिंग बेससह तास घालवण्याऐवजी, आमच्या कारखान्याने उच्च दर्जाचे युनिव्हर्सल कपलिंग वापरताना इंस्टॉलेशन वेळेत 60% पेक्षा जास्त कपात केली आहे. युनिव्हर्सल जॉइंट भूमिती डायनॅमिकरित्या चुकीच्या अलाइनमेंटची भरपाई करते, ज्यामुळे मेकॅनिकला मायक्रॉन पातळी अचूकता प्राप्त करण्याऐवजी माउंट सुरक्षित करण्यावर लक्ष केंद्रित करता येते. फील्ड सर्व्हिस इंजिनीअर्स आणि प्लांट मेंटेनन्स टीम्ससाठी, याचा अर्थ जलद स्टार्टअप्स आणि कमी रिवर्क.

पण युनिव्हर्सल कपलिंग नेमके कसे संरेखन आव्हान सुलभ करते? गुपित क्रॉस आणि बेअरिंग असेंबलीमध्ये आहे जे लवचिक बिजागर म्हणून कार्य करते. एक कडक फ्लँज कपलिंग वाकलेले भार थेट शाफ्टवर प्रसारित करते, तर युनिव्हर्सल कपलिंग जोडलेल्या उपकरणांवर ताण न देता चुकीचे संरेखन रोटेशनल हालचालीमध्ये रूपांतरित करते. शिवाय, Raydafon Technology Group Co., Limited कडील आधुनिक युनिव्हर्सल कपलिंग डिझाईन्समध्ये सीलबंद सुई बियरिंग्ज आणि अचूक मशीन केलेले योक्स समाविष्ट आहेत जे 30 अंशांपर्यंतच्या कोनातही स्थिर वेग (किंवा स्थिर वेग जवळ) राखतात. ही क्षमता अचूक क्षैतिज आणि अनुलंब संरेखनाची आवश्यकता काढून टाकते. तुम्ही डिझेल इंजिनला हायड्रॉलिक पंपशी जोडत असाल किंवा PTO चालित उपकरणे बसवत असाल, युनिव्हर्सल कपलिंग इंस्टॉलेशन कसे सोपे करते हे समजून घेतल्यास हजारो मजुरांची बचत होईल आणि चुकीचे संरेखन प्रेरित अपयश टाळता येईल. या सर्वसमावेशक मार्गदर्शकामध्ये, आम्ही आमच्या कारखान्याचा 20 वर्षांचा फील्ड डेटा, तांत्रिक मापदंड आणि चरण-दर-चरण सर्वोत्तम पद्धती सामायिक करतो.

सामग्री सारणी

• 1. युनिव्हर्सल कपलिंग अचूक शाफ्ट संरेखन आवश्यकता का काढून टाकते?
• 2. आमची युनिव्हर्सल कपलिंग डिझाइन वैशिष्ट्ये इन्स्टॉलेशनची वेळ कशी कमी करतात?
• 3. कोणते तांत्रिक पॅरामीटर्स युनिव्हर्सल कपलिंग संरेखित करण्यासाठी सोपे परिभाषित करतात?
• 4. विशेष साधनांशिवाय अक्षीय आणि कोनीय मिसलाइनमेंट कसे व्यवस्थापित केले जाऊ शकते?
• 5. वारंवार विचारले जाणारे प्रश्न (FAQ)
• 6. विश्वसनीय कपलिंग सोल्यूशन्ससाठी निष्कर्ष आणि CTA

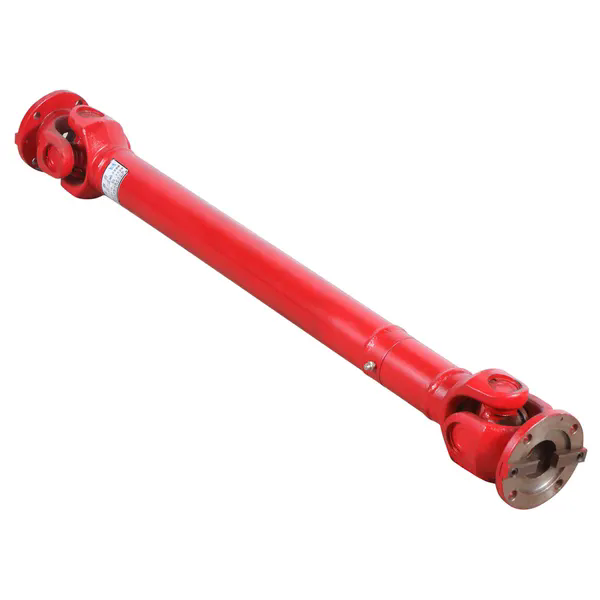

युनिव्हर्सल कपलिंग अचूक शाफ्ट संरेखन आवश्यकता का काढून टाकते?

कठोर फ्लँज किंवा कॉम्प्रेशन कपलिंग्जसारख्या पारंपारिक कपलिंग पद्धतींमध्ये, इंस्टॉलरने हे सुनिश्चित केले पाहिजे की दोन शाफ्ट अक्ष 0.05 मिमी प्रति 100 मिमी अंतराच्या आत समरेखित आहेत. हे साध्य करण्यासाठी अनेकदा डायल इंडिकेटर, लेझर अलाइनमेंट सिस्टम आणि फाउंडेशन बोल्ट वारंवार सैल करणे आणि घट्ट करणे आवश्यक असते. युनिव्हर्सल कपलिंग हे पॅराडाइम मूलभूतपणे बदलते. शाफ्टला सक्तीने परिपूर्ण संरेखन करण्याऐवजी, ते जोडलेल्या सांध्याद्वारे टॉर्क हस्तांतरित करून चुकीचे संरेखन सहन करते. आमच्या कारखान्याने शेकडो इंस्टॉलेशन परिस्थितींचे विश्लेषण केले आहे आणि डेटा सातत्याने दाखवतो की युनिव्हर्सल कपलिंग पॉवर ट्रान्समिशन कार्यक्षमतेमध्ये कोणतेही मोजता येण्याजोगे नुकसान न होता 5 अंशांपर्यंत कोनीय मिसलॅग्नमेंट आणि 3 मिमी समांतर ऑफसेट स्वीकारू शकते. याचा अर्थ असा की मेकॅनिक फक्त बेस फ्रेमवर उपकरणे बोल्ट करू शकतो, स्लाइड करू शकतोयुनिव्हर्सल कपलिंगदोन्ही शाफ्टवर, आणि सेट स्क्रू किंवा लॉक कॉलर घट्ट करा. कपलिंगची अंतर्गत भूमिती बाकीचे करते.

युनिव्हर्सल कपलिंग्स इतके क्षमाशील का आहेत हे अनेक भौतिक तत्त्वे स्पष्ट करतात:

• किनेमॅटिक आर्टिक्युलेशन:क्रॉस आणि बेअरिंग कप ड्रायव्हिंग योक आणि चालविलेल्या योकला दोन ऑर्थोगोनल अक्षांभोवती स्वतंत्रपणे फिरू देतात. हे दुहेरी अक्ष स्वातंत्र्य थेट कोनीय त्रुटींना वाकलेल्या तणावाऐवजी रोटेशनल मोशनमध्ये रूपांतरित करते.
• सुई बेअरिंग भरपाई:युनिव्हर्सल कपलिंगच्या प्रत्येक ट्रुनिअनला सुई रोलर्सच्या पूर्ण पूरक द्वारे समर्थित आहे. हे रोलर्स केवळ घर्षण कमी करत नाहीत तर सूक्ष्म रेडियल हालचालींना परवानगी देतात जे नाममात्र कोनाच्या पलीकडे अवशिष्ट चुकीचे संरेखन शोषून घेतात.
• स्प्लाइन अक्षीय प्रवास:अनेक युनिव्हर्सल कपलिंग डिझाईन्समध्ये टेलीस्कोपिंग स्प्लाइन शाफ्टचा समावेश असतो जो अक्षीय लांबी 50 मिमी पर्यंत बदलू देतो. हे वैशिष्ट्य थर्मल विस्तार किंवा शिम्सची आवश्यकता न घेता माउंटिंग स्थितीतील किंचित त्रुटींची भरपाई करते.
• क्षमाशील योक भूमिती:योक्समधील खिडक्या थोड्याशा क्लिअरन्ससह मशीन केलेल्या असतात जे ऑपरेशन दरम्यान कोन गतिमानपणे बदलत असताना देखील बंधन टाळतात. आमच्या कारखान्याचे मर्यादित घटक विश्लेषण दर्शविते की स्वस्त कास्ट कपलिंगच्या तुलनेत ही मंजुरी शिखर किनारी संपर्क 70% कमी करते.

व्यावहारिक स्थापनेच्या दृष्टिकोनातून, अचूक संरेखन काढून टाकणे थेट श्रम बचत मध्ये अनुवादित करते. कठोर कपलिंगचा वापर करून सामान्य पंप आणि मोटर संरेखन करण्यासाठी अनुभवी तंत्रज्ञांना 2 ते 3 तास लागू शकतात. Raydafon कडील युनिव्हर्सल कपलिंग वापरुन, समान स्थापना 45 मिनिटांत पूर्ण केली जाऊ शकते. शिवाय, फाउंडेशनच्या अयोग्यतेसाठी सहिष्णुता म्हणजे विद्यमान माउंटिंग होल किंवा किंचित विकृत बेस प्लेट्सना पुन्हा काम करण्याची आवश्यकता नाही. कृषी स्प्रेअर किंवा बांधकाम वाहनांसारख्या मोबाइल उपकरणांसाठी, जेथे ऑपरेशन दरम्यान फ्रेम्स फ्लेक्स होतात, युनिव्हर्सल कपलिंग हा एकमेव व्यावहारिक उपाय आहे कारण कडक कपलिंग काही तासांतच फ्रॅक्चर होतात. सारांश, युनिव्हर्सल जॉईंटचे अंगभूत अनुपालन लेझर संरेखन साधनांची गरज दूर करते, कौशल्याची आवश्यकता कमी करते आणि प्रकल्प पूर्ण होण्यास गती देते. आमची फॅक्टरी विनामूल्य संरेखन चेकलिस्ट ऑफर करते जी वापरकर्त्यांना कोणत्याही युनिव्हर्सल कपलिंग इंस्टॉलेशनसाठी योग्य व्हिज्युअल अलाइनमेंट पद्धतीद्वारे मार्गदर्शन करते.

आमची युनिव्हर्सल कपलिंग डिझाइन वैशिष्ट्ये इन्स्टॉलेशनची वेळ कशी कमी करतात?

Raydafon येथे, आम्ही आमच्या युनिव्हर्सल कपलिंग उत्पादन लाइन्समध्ये विशिष्ट वैशिष्ट्ये तयार केली आहेत जी थेट इंस्टॉलेशन वेदना बिंदूंना संबोधित करतात. विशेष पुलर्स, हीटिंग किंवा जटिल बोल्ट टॉर्किंग सीक्वेन्स आवश्यक असलेल्या सामान्य कपलिंगच्या विपरीत, आमची डिझाईन्स द्रुत फिटमेंट आणि सुरक्षित लॉकिंगला प्राधान्य देतात. खाली आम्ही कृषी आणि औद्योगिक क्षेत्रातील आमच्या ग्राहकांच्या अभिप्रायाच्या आधारे स्थापनेचा वेळ 50% पेक्षा कमी करणाऱ्या शीर्ष पाच डिझाइन नवकल्पनांचा तपशील देतो.

• स्प्लिट योक क्लॅम्प सिस्टम:आमच्या युनिव्हर्सल कपलिंगमध्ये दोन हेवी ड्युटी क्लॅम्प बोल्टसह स्प्लिट योक आहे. शाफ्टचे नुकसान करणाऱ्या इंटरफेरन्स फिट किंवा सेट स्क्रूशी झगडण्याऐवजी, तंत्रज्ञ फक्त शाफ्टवर जू सरकवतो, की-वे संरेखित करतो (असल्यास) आणि दोन बोल्टला एका विशिष्ट मूल्यावर टॉर्क करतो. ही क्लॅम्पिंग पद्धत शून्य बॅकलॅश कनेक्शन तयार करते आणि दोन मिनिटांत स्थापित किंवा काढली जाऊ शकते.
• कलर कोडेड घटक चिन्हांकन:आमच्या कारखान्यातील प्रत्येक युनिव्हर्सल कपलिंग घटक असेंबली ओरिएंटेशन बाणांनी चिन्हांकित लेसर आहे. हे टप्प्याच्या बाहेर 90 अंशांवर योक एकत्र करण्याची सामान्य चूक टाळते, ज्यामुळे कंपन होईल. बाण अगदी पहिल्यांदा वापरकर्त्यांना सेकंदात संरेखन दुरुस्त करण्यासाठी मार्गदर्शन करतात.
• प्री लूब्रिकेटेड आणि सीलबंद बियरिंग्ज:पारंपारिक युनिव्हर्सल जोडांना इंस्टॉलेशनपूर्वी मॅन्युअल ग्रीसिंगची आवश्यकता असते, बहुतेकदा प्रत्येक कपमध्ये ग्रीस सक्ती करण्यासाठी सुई नोजल वापरतात. आमचे युनिव्हर्सल कपलिंग उच्च तापमान लिथियम कॉम्प्लेक्स ग्रीसने भरलेले आहे आणि ट्रिपल लिप भूलभुलैया सीलने सील केलेले आहे. इंस्टॉलर कोणत्याही स्नेहन चरणाशिवाय कपलिंग ताबडतोब माउंट करू शकतो, प्रत्येक कपलिंगमध्ये 15 ते 20 मिनिटे वाचतो.
• द्रुत कनेक्ट स्प्लाइन प्रतिबद्धता:आमच्या युनिव्हर्सल कपलिंगचा टेलिस्कोपिक विभाग एक मुकुटयुक्त स्प्लाइन प्रोफाइल वापरतो जो प्रतिबद्धता दरम्यान स्वतः संरेखित करतो. जरी दोन शाफ्ट किंचित चुकीचे संरेखित केले असले तरी, स्प्लाइन दातांना जॅम न करता त्यांचे वीण चर सापडतील. हे वैशिष्ट्य विशेषतः मर्यादित जागांवर ड्राइव्ह स्थापित करताना उपयुक्त आहे जेथे दृश्य संरेखन कठीण आहे.
• एकात्मिक सुरक्षा लॉकिंग पिन:ओव्हरहेड किंवा व्हर्टिकल इन्स्टॉलेशनसाठी, आमचा कारखाना स्प्रिंग लोडेड लॉकिंग पिन जोडतो जे तात्पुरते युनिव्हर्सल कपलिंग जागी ठेवतात आणि मेकॅनिक क्लॅम्प बोल्ट बांधतात. हे हँड्स फ्री वैशिष्ट्य कपलिंगला स्थापनेदरम्यान शाफ्टमधून सरकण्यापासून प्रतिबंधित करते, असेंबली वेळ कमी करते आणि सुरक्षितता सुधारते.

वेळेची बचत मोजण्यासाठी, आम्ही पाच मेकॅनिक्ससह शेजारी स्थापना चाचणी घेतली. मानक स्पर्धकाचे युनिव्हर्सल जॉइंट स्थापित करण्यासाठी स्नेहन, संरेखन चिन्हांकन आणि बोल्टिंगसह सरासरी 34 मिनिटे लागली. आमचे युनिव्हर्सल कपलिंग स्थापित करण्यासाठी सरासरी 14 मिनिटे लागली. प्रति कपलिंग 20 मिनिटांची ही बचत फ्लीट देखभाल किंवा असेंबली लाइनसाठी महत्त्वपूर्ण उत्पादकता नफ्यात अनुवादित करते. याशिवाय, आमचा कारखाना प्रत्येक युनिव्हर्सल कपलिंग बॉक्सवर 3D ॲनिमेटेड इन्स्टॉलेशन मार्गदर्शकाशी लिंक करून QR कोड प्रदान करतो. हे पेपर मॅन्युअल शोधण्याची किंवा टॉर्क मूल्यांचा अंदाज लावण्याची गरज काढून टाकते. क्लॅम्प बोल्ट कसे लावायचे आणि योग्य कोनीय फेजिंग कसे तपासायचे हे मार्गदर्शक दाखवते. डझनभर कपलिंगचा समावेश असलेल्या मोठ्या प्रकल्पांसाठी, आमची जलद स्थापना डिझाइन एकूण श्रम तास दोन घटकांनी कमी करू शकते. शिवाय, आमचे युनिव्हर्सल कपलिंग मानक मेट्रिक किंवा इम्पीरियल हेक्स बोल्ट वापरते, त्यामुळे विशेष साधने आवश्यक नाहीत. आमचा विश्वास आहे की इंस्टॉलेशन सोपे करणे ही लक्झरी नसून डाउनटाइम कमी करण्यासाठी आवश्यक आहे. Raydafon टेक्नॉलॉजी ग्रुप कं, लिमिटेड 30 दिवसांच्या इन्स्टॉलेशन सपोर्ट लाइनसह प्रत्येक कपलिंगच्या मागे उभी आहे.

कोणते तांत्रिक पॅरामीटर्स युनिव्हर्सल कपलिंग संरेखित करण्यासाठी सोपे परिभाषित करतात?

सर्व युनिव्हर्सल कपलिंग्स काही चुकीचे संरेखन क्षमता देतात, परंतु सर्व समान तयार केले जात नाहीत. स्थापनेची आणि संरेखनाची सुलभता थेट विशिष्ट तांत्रिक पॅरामीटर्सवर अवलंबून असते ज्यांचे अभियंत्यांनी खरेदी करण्यापूर्वी मूल्यांकन केले पाहिजे. आमच्या कारखान्याच्या चाचणी प्रोटोकॉलवर आधारित, खालील पॅरामीटर्सचा संरेखन प्रक्रिया सुलभ करण्यावर सर्वात मोठा प्रभाव पडतो. तुमच्या मशिनरीसाठी योग्य युनिव्हर्सल कपलिंग निवडण्यात मदत करण्यासाठी आम्ही आमच्या सर्वात लोकप्रिय मालिकेचा संदर्भ सारणी देखील प्रदान केली आहे.

• कमाल स्थिर कोनीय चुकीचे संरेखन (डिग्री):शाफ्ट अक्षांमधील हा जास्तीत जास्त कोन आहे जो जोडणी न बांधता सामावून घेऊ शकतो. सुलभ संरेखनासाठी, किमान 5 अंश अनुमती देणारे युनिव्हर्सल कपलिंग पहा. आमची हेवी ड्यूटी मालिका 30 अंशांपर्यंत परवानगी देते.
• समांतर ऑफसेट क्षमता (मिमी):प्री-ड्रिल्ड उपकरणे बसवताना समांतर चुकीचे संरेखन (ऑफसेट परंतु समांतर अक्ष) हाताळण्याची क्षमता महत्त्वाची असते. 2 मि.मी. किंवा त्यापेक्षा जास्त मूल्य स्थापना मोठ्या प्रमाणात सुलभ करते.
• अक्षीय प्रवास (मिमी):टेलिस्कोपिक स्प्लाइन्स शाफ्ट न कापता लांबी समायोजित करण्यास परवानगी देतात. आमचे युनिव्हर्सल कपलिंग 60 मिमी पर्यंत अक्षीय प्रवासाची ऑफर देते, पुनर्काम न करता माउंटिंग त्रुटींना सामावून घेते.
• बोल्ट सर्कल आणि क्लॅम्प डिझाइन:स्प्लिट क्लॅम्प हब असलेले कपलिंग पुलर फिट किंवा उष्णता कमी होणे आवश्यक असलेल्या कपलिंगपेक्षा संरेखित करणे खूप सोपे आहे. तुमच्या शाफ्ट सहिष्णुतेमध्ये (+0.000 ते -0.002 इंच) फिट असल्याची खात्री करण्यासाठी क्लॅम्पिंग श्रेणी सत्यापित करा.
• वजन आणि शिल्लक ग्रेड:कमी जडत्व असलेले फिकट कपलिंग इंस्टॉलेशन दरम्यान हाताळणे सोपे आहे. आमचे युनिव्हर्सल कपलिंग टॉर्क क्षमतेचा त्याग न करता वजन 15% कमी करण्यासाठी ऑप्टिमाइझ केलेल्या वेब डिझाईन्ससह उच्च शक्तीचे ॲल्युमिनियम कांस्य किंवा मिश्र धातुचे स्टील वापरते.

द्वारे निर्मित युनिव्हर्सल कपलिंगच्या चार मालिकेसाठी खालील तक्त्यामध्ये संरेखन संबंधित पॅरामीटर्सचे तपशील दिले आहेतरायडाफोन टेक्नॉलॉजी ग्रुप कं, लिमिटेड. सर्व मूल्ये ISO 14691 आणि आमच्या घरातील प्रमाणीकरणावर आधारित आहेत.

*कप्लिंग प्लेसमेंट आणि बोल्ट टॉर्किंग यासह प्रशिक्षित तंत्रज्ञाद्वारे पंप सेटअप करण्यासाठी 50HP मोटरसाठी मोजली जाणारी स्थापना वेळ परंतु गार्ड इंस्टॉलेशन वगळून.

योग्य पॅरामीटर्स निवडणे केवळ सोयीसाठी नाही; त्याचा दीर्घकालीन विश्वासार्हतेवर थेट परिणाम होतो. अपुऱ्या चुकीच्या संरेखन क्षमतेसह युनिव्हर्सल कपलिंग अद्याप संरेखित करणे कठीण होईल आणि अकाली बेअरिंग निकामी होऊ शकते. आमचा कारखाना नवीन मशिनरी स्थापनेसाठी शिफारस करतो की, तुम्ही किमान दुप्पट अपेक्षित चुकीचे संरेखन असलेले कपलिंग निवडा. उदाहरणार्थ, जर तुमची माउंटिंग टॉलरन्स कमाल 2 डिग्रीचा कोन सुचवत असेल, तर 4 डिग्री किंवा त्याहून अधिक रेट केलेले युनिव्हर्सल कपलिंग निवडा. एररचे हे मार्जिन हे सुनिश्चित करते की फाउंडेशन सेटलिंग किंवा थर्मल विस्तारानंतरही, कपलिंग सुरळीतपणे कार्य करेल. Raydafon Technology Group Co., Limited तुमच्या विशिष्ट मशीन लेआउटशी सेट केलेल्या योग्य पॅरामीटरशी जुळण्यासाठी विनामूल्य तांत्रिक सल्ला प्रदान करते. या मोजता येण्याजोग्या वैशिष्ट्यांवर लक्ष केंद्रित करून, तुम्ही खात्री करता की युनिव्हर्सल कपलिंग उपकरणाच्या संपूर्ण आयुष्यासाठी इंस्टॉलेशन सुलभ करते, फक्त पहिल्या दिवसासाठी नाही.

विशेष साधनांशिवाय अक्षीय आणि कोनीय मिसालिंग कसे व्यवस्थापित केले जाऊ शकते?

यंत्रसामग्रीच्या स्थापनेतील सर्वात भयावह पैलूंपैकी एक म्हणजे महागड्या लेसर अलाइनमेंट सिस्टम किंवा डायल इंडिकेटर सेटअपची गरज लक्षात येते. तथापि, जेव्हा तुम्ही योग्य आकाराचे युनिव्हर्सल कपलिंग वापरता, तेव्हा साध्या व्हिज्युअल आणि फीलर गेज पद्धती दीर्घ सेवा आयुष्य मिळविण्यासाठी पुरेशा असतात. आमच्या कारखान्याने तीन पायरी नसलेली विशेष साधने संरेखन प्रक्रिया विकसित केली आहे जी जगभरातील हजारो देखभाल कार्यसंघांद्वारे यशस्वीरित्या वापरली गेली आहे. फक्त सरळ धार, फीलर गेजचा संच आणि सामान्य टेप मापन वापरून अक्षीय आणि कोनीय दोन्ही चुकीचे संरेखन कसे व्यवस्थापित करायचे ते येथे आहे.

• पायरी 1 - सरळ धार वापरून खडबडीत समांतर संरेखन:शीर्षस्थानी, तळाशी आणि बाजूंना दोन कपलिंग हबवर एक मशीन केलेला सरळ किनार (किंवा कठोर धातूचा शासक) ठेवा. सरळ धार दोन्ही हबला समान रीतीने संपर्क करेपर्यंत उपकरणाची स्थिती समायोजित करा. युनिव्हर्सल कपलिंगसाठी, हब लांबीच्या बाजूने 1 मिमी पेक्षा कमी अंतराचा फरक स्वीकार्य आहे. या खडबडीत संरेखनास 5 मिनिटांपेक्षा कमी वेळ लागतो.
• पायरी 2 - फीलर गेजसह कोनीय संरेखन तपासा:चार चतुर्भुजांवर (0, 90, 180, 270 अंश) कपलिंग चेहऱ्यांमध्ये फीलर गेज घाला. अंतरातील कमाल फरक कपलिंग व्यासाच्या 100 मिमी प्रति 0.5 मिमी पेक्षा जास्त नसावा. युनिव्हर्सल कपलिंगमध्ये कोनीय त्रुटी राहिल्यामुळे, ही गंभीर सहिष्णुता नाही; हे फक्त शाफ्टचे जास्त वाकणे टाळण्यासाठी आहे.
• पायरी 3 - अक्षीय स्थिती:टेलीस्कोपिंग युनिव्हर्सल कपलिंग मॉडेल्ससाठी, स्प्लाइन विभाग वाढवा जेणेकरुन कपलिंग त्याच्या प्रवास श्रेणीमध्ये केंद्रित होईल. शाफ्टच्या टोकांमधील अंतर मोजा आणि जास्तीत जास्त उपकरणांच्या हालचालीवर किमान 15 मिमी स्प्लाइन एंगेजमेंट राहील याची खात्री करा. विशेष साधने आवश्यक नाहीत; एक साधी टेप मापन पुरेसे आहे.

या तीन पायऱ्या पूर्ण केल्यानंतर, तुमच्या युनिव्हर्सल कपलिंगमध्ये प्रदान केलेल्या टॉर्क स्पेसिफिकेशननुसार क्लॅम्प बोल्ट घट्ट करा किंवा स्क्रू सेट करा. नंतर कोणत्याही बंधनासाठी हाताने असेंब्ली फिरवा. रोटेशन गुळगुळीत असल्यास, स्थापना पूर्ण झाली आहे. याउलट, कठोर कपलिंगसह, समान द्रुत पद्धतीमुळे कंपन आणि अकाली अपयश होण्याची शक्यता असते. आमच्या कारखान्याने एका दशकाहून अधिक काळ या विना टूल्स पध्दतीचा वापर करण्यासाठी फील्ड सर्व्हिस क्रूला प्रशिक्षित केले आहे, आणि फीडबॅक सुसंगत आहे: एक युनिव्हर्सल कपलिंग एका साध्या दिनचर्यामध्ये विज्ञानाच्या संरेखनाचे रूपांतर करते.

पण ऑपरेशन दरम्यान डायनॅमिक चुकीचे संरेखन बद्दल काय? टॉर्क रिॲक्शन किंवा थर्मल विस्तारामुळे यंत्रे अनेकदा त्यांच्या माउंट्सवर बदलतात. एक कठोर कपलिंग ही शक्ती बियरिंग्समध्ये प्रसारित करेल, तर युनिव्हर्सल कपलिंग फक्त फ्लेक्स करते. म्हणून, सुरुवातीच्या स्थापनेनंतर, नियतकालिक तपासण्यांचा सल्ला दिला जातो परंतु त्या खूपच कमी गंभीर असतात. ग्रीस गळती किंवा असामान्य पोशाख या लक्षणांसाठी आम्ही दर 500 ऑपरेटिंग तासांनी युनिव्हर्सल कपलिंगची तपासणी करण्याची शिफारस करतो. जर काही किरकोळ चुकीचे संरेखन आढळले तर, क्लॅम्प बोल्ट सैल केले जाऊ शकतात, उपकरणे नज केली जाऊ शकतात आणि 30 मिनिटांच्या आत कपलिंग पुन्हा घट्ट केले जाऊ शकतात. या साधेपणामुळे योग्य देखभालीचा अडथळा कमी होतो. Raydafon Technology Group Co., Limited एक लॅमिनेटेड अलाइनमेंट कार्ड ऑफर करते जे तुमच्या टूलबॉक्समध्ये बसते, तीन चरण पद्धतीचा सारांश देते. लेझर आणि डायल इंडिकेटरची गरज काढून टाकून, आमचे युनिव्हर्सल कपलिंग प्रत्येक मेकॅनिकला पहिल्याच प्रयत्नात व्यावसायिक ग्रेड संरेखन परिणाम प्राप्त करण्यास सक्षम करते.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: युनिव्हर्सल कपलिंग एकाच वेळी समांतर ऑफसेट आणि कोनीय चुकीचे संरेखन दोन्हीची भरपाई करू शकते?

उत्तर: होय, युनिव्हर्सल कपलिंग एकाच वेळी समांतर ऑफसेट आणि कोनीय चुकीचे संरेखन सामावून घेऊ शकते कारण त्याचे क्रॉस आणि बेअरिंग असेंबली रोटेशनचे दोन स्वतंत्र अक्ष प्रदान करते. जेव्हा ड्रायव्हिंग आणि चालविलेल्या शाफ्टमध्ये समांतर ऑफसेट असतो, तेव्हा कपलिंग प्रत्येक जूमध्ये एक लहान टोकदार विक्षेपण तयार करते. हा एकत्रित प्रभाव संयुक्तच्या कमाल कार्यरत कोनाद्वारे मर्यादित आहे. उदाहरणार्थ, आमची युनिव्हर्सल कपलिंग मालिका टॉर्क कमी न होता एकाच वेळी 4 मिमी पर्यंत समांतर ऑफसेट आणि 8 अंश कोनीय चुकीचे संरेखन करण्याची परवानगी देते. तथापि, ऑफसेट खूप मोठा असल्यास, प्रभावी कोन कपलिंगच्या रेटिंगपेक्षा जास्त असू शकतो. आमची फॅक्टरी तुम्हाला एकत्रित मर्यादा पडताळण्यात मदत करण्यासाठी ऑनलाइन चुकीचे संरेखन कॅल्क्युलेटर प्रदान करते.

प्रश्न 2: शाफ्टचे अंतर अनिश्चित असताना स्प्लिंड टेलिस्कोपिक युनिव्हर्सल कपलिंग अक्षीय स्थापना कशी सुलभ करते?

उत्तर: स्प्लाइन्ड टेलिस्कोपिक युनिव्हर्सल कपलिंगमध्ये नर आणि मादी स्प्लिंड विभाग असतो जो अक्षीयपणे सरकतो. स्थापनेदरम्यान, शाफ्टच्या टोकांमधील अंतर तंतोतंत माहीत नसल्यास (उदा., मोटर बदलल्यानंतर), तंत्रज्ञ अंतर बसवण्यासाठी कपलिंग वाढवतो किंवा संकुचित करतो. स्प्लाइन मुक्त अक्षीय हालचालींना परवानगी देताना टॉर्क प्रसारित करते, शाफ्ट कापण्याची किंवा स्पेसर जोडण्याची गरज दूर करते. आमच्या कारखान्याच्या युनिव्हर्सल कपलिंग डिझाइनमध्ये नायलॉन कोटेड स्प्लाइन आहे जे क्षरण होण्यापासून प्रतिबंधित करते आणि हालचालींशिवाय दीर्घ कालावधीनंतरही गुळगुळीत सरकणे सुनिश्चित करते. हे वैशिष्ट्य कृषी उपकरणांमध्ये विशेषतः मौल्यवान आहे जेथे अंमलबजावणी बदल वारंवार घडतात.

प्रश्न 3: युनिव्हर्सल कपलिंग वापरल्याने ड्राईव्हट्रेनमधील लवचिक माउंट्स किंवा रबर घटकांची गरज नाहीशी होते का?

उत्तर: युनिव्हर्सल कपलिंग अपवादात्मकरित्या चुकीचे संरेखन हाताळते, ते रबर किंवा पॉलीयुरेथेन कपलिंग सारखे टॉर्शनल कंपन डॅम्पिंग प्रदान करत नाही. लक्षणीय टॉर्शनल पल्स असलेल्या ऍप्लिकेशन्ससाठी (उदा. सिंगल सिलेंडर इंजिन किंवा रेसिप्रोकेटिंग कंप्रेसर), आम्ही युनिव्हर्सल कपलिंग वेगळ्या कंपन डँपरसह एकत्र करण्याची शिफारस करतो. तथापि, बहुतेक इलेक्ट्रिक मोटर पंप किंवा गिअरबॉक्स ऍप्लिकेशन्ससाठी, युनिव्हर्सल कपलिंगच्या मेटल सुई बेअरिंग्ज बॅकलॅशचा परिचय न करता स्वच्छ टॉर्क प्रसारित करण्याचे चांगले काम करतात. आमचा कारखाना युनिव्हर्सल कपलिंगची संमिश्र डिस्क आवृत्ती ऑफर करतो जी मर्यादित टॉर्शनल अनुपालन प्रदान करते. संपूर्ण ड्राइव्हट्रेन विश्लेषणासाठी आमच्या अभियांत्रिकी कार्यसंघाचा सल्ला घ्या.

प्रश्न 4: दीर्घकाळ टिकणारे आयुष्य सुनिश्चित करण्यासाठी युनिव्हर्सल कपलिंगसाठी जास्तीत जास्त शिफारस केलेले इंस्टॉलेशन अँगल कोणते आहे?

उत्तर: 10,000 ऑपरेटिंग तासांचे डिझाइन लाइफ प्राप्त करण्यासाठी, आम्ही सिंगल युनिव्हर्सल कपलिंगसाठी सतत ऑपरेटिंग अँगल 15 अंशांपेक्षा कमी आणि डबल कार्डन (CV) प्रकारांसाठी 25 अंशांपेक्षा कमी ठेवण्याची शिफारस करतो. या मूल्यांवरील स्थापना कोन अद्याप कार्य करतील परंतु प्रमाणानुसार बेअरिंग लाइफ कमी करू शकतात. उदाहरणार्थ, एकाच युनिव्हर्सल कपलिंगमध्ये 20 अंशांवर काम केल्याने बेअरिंग लाइफ 4,000 तासांपर्यंत कमी होऊ शकते. आमच्या कारखान्यात प्रत्येक युनिव्हर्सल कपलिंग शिपमेंटसह जीवन समायोजन घटक चार्ट समाविष्ट आहे. स्थापनेदरम्यान, नेहमी शक्य तितक्या लहान कोनासाठी लक्ष्य ठेवा, परंतु शून्य कोन साध्य करण्याबद्दल काळजी करू नका - हे सार्वत्रिक जॉइंटचे सौंदर्य आहे.

प्रश्न 5: माझे युनिव्हर्सल कपलिंग इंस्टॉलेशन अगदी कपलिंगच्या क्षमतेसाठी देखील चुकीचे आहे हे मला कसे कळेल?

उत्तर: स्थापनेदरम्यान अत्याधिक चुकीच्या संरेखनाची तीन स्पष्ट चिन्हे आहेत: प्रथम, तुम्ही युनिव्हर्सल कपलिंगला जबरदस्तीशिवाय दोन्ही शाफ्टवर पूर्णपणे सरकवू शकत नाही; दुसरे, जेव्हा तुम्ही असेंब्ली हाताने फिरवता, तेव्हा प्रत्येक क्रांतीमध्ये एकदा तुम्हाला एक वेगळी घट्ट जागा जाणवते; तिसरे, क्लॅम्प बोल्ट संरेखन ठेवण्यासाठी संघर्ष करतात असे दिसते. तुम्ही यापैकी कोणतेही पाहिल्यास, सरळ धार आणि प्रोटॅक्टर वापरून कोनीय आणि ऑफसेट चुकीचे संरेखन पुन्हा मोजा. मूल्ये आमच्या उत्पादन सारणी रेटिंगपेक्षा जास्त असल्यास, तुम्ही उपकरणे पुनर्स्थित करणे आवश्यक आहे किंवा मोठ्या मालिका युनिव्हर्सल कपलिंग वापरणे आवश्यक आहे. Raydafon Technology Group Co., Limited फोटो किंवा व्हिडीओ तपासणीद्वारे इन्स्टॉलेशन समस्यांचे निदान करण्यासाठी मोफत तांत्रिक सहाय्य प्रदान करते, संरेखनाद्वारे तुम्ही कधीही तुमच्या मार्गाचा अंदाज लावू नये याची खात्री करून.

निष्कर्ष: आमच्या युनिव्हर्सल कपलिंगसह तुमची पुढील स्थापना सुलभ करा

यंत्रसामग्रीची स्थापना आणि संरेखन यापुढे वेळ घेणारे, महाग किंवा निराशाजनक असण्याची गरज नाही. आमच्याकडे तपशीलवार माहिती असल्याप्रमाणे, Raydafon Technology Group Co., Limited कडून उच्च दर्जाचे युनिव्हर्सल कपलिंग शाफ्टच्या चुकीच्या संरेखनाच्या मुख्य आव्हानांना थेट संबोधित करते. अचूक लेझर टूल्सची गरज दूर करून, स्थापनेचा वेळ अर्ध्याहून अधिक कमी करून, आणि क्षमाशील अक्षीय आणि कोनीय क्षमता प्रदान करून, आमचे युनिव्हर्सल कपलिंग तुमच्या देखभाल कार्यसंघाला पहिल्याच प्रयत्नात विश्वसनीय ड्राइव्हट्रेन कार्यप्रदर्शन साध्य करण्यासाठी सक्षम करते. तुम्ही नवीन उत्पादन लाइन उभारत असाल, सिंचन पंपाची पुनर्रचना करत असाल किंवा कापणी करणाऱ्यांचा ताफा राखत असाल तरीही, सरलीकृत संरेखनाची तत्त्वे सर्वत्र लागू होतात.

तुमची स्थापना प्रक्रिया बदलण्यासाठी तयार आहात?आजच Raydafon टेक्नॉलॉजी ग्रुप कंपनी लिमिटेडशी संपर्क साधामानार्थ आकार देण्याच्या सल्ल्यासाठी. आमचा कारखाना 24 तासांच्या आत मानक युनिव्हर्सल कपलिंग मॉडेल पाठवू शकतो आणि आम्ही कठोर वातावरणासाठी सानुकूल स्प्लाइन लांबी आणि गंज प्रतिरोधक कोटिंग देखील ऑफर करतो. प्रत्येक कपलिंग खरेदीमध्ये आमचे संरेखन द्रुत मार्गदर्शक आणि आजीवन तांत्रिक समर्थन समाविष्ट आहे. क्लिष्ट संरेखन प्रक्रियेमुळे तुमच्या प्रकल्पांना विलंब होऊ देऊ नका. आता कोट किंवा अभियांत्रिकी नमुन्याची विनंती करा आणि खरे सरलीकरणामुळे काय फरक पडतो याचा अनुभव घ्या.
