फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंगशिवाय SWC-WH

फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंगशिवाय SWC-WH

Raydafon चे SWC-WH विदाऊट फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंग नॉन-इलास्टिक वेल्डेड युनिव्हर्सल कपलिंग विश्वासार्ह ट्रांसमिशन सुनिश्चित करण्यासाठी वेल्डेड कनेक्शनचा वापर करतात, ज्यामुळे ते धातू आणि खाण उपकरणांसारख्या उच्च-लोड अनुप्रयोगांसाठी एक विश्वासार्ह पर्याय बनतात. आम्ही चीनमधील भौतिक कपलिंग उत्पादक आहोत. एक विश्वासार्ह निर्माता म्हणून, आम्ही एक स्थिर पुरवठा ऑफर करतो आणि तुमच्या उपकरणाच्या वैशिष्ट्यांनुसार तपशील तयार करू शकतो. किंमतीच्या तपशीलांसाठी, कृपया आमच्याशी थेट संपर्क साधा.
वेल्डेड योक · फ्लेक्स एलिमेंट नाही · OEM तयार

साठी SWC-WH फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंग शिवायहेवी-ड्यूटी ड्राइव्ह शाफ्ट

रोलिंग मिल्स, क्रेन, खाणकाम आणि मेटलर्जिकल ड्राईव्हसाठी तयार केलेले कठोर, वेल्डिंग-प्रकारचे कार्डन कपलिंग. वेल्डेड योक बोल्टेड-जॉइंट लूजिंग काढून टाकते. अचूक सुई बीयरिंग घर्षण कमी ठेवतात. बोर 100-550 मिमी, 710 kN·m पर्यंत टॉर्क, 35CrMo मिश्र धातु स्टील, निंगबो, चीनमध्ये ISO 9001 उत्पादन.

बोर100 - 550 मिमी
नाममात्र टॉर्क1.25 - 710 kN·m
पट कोन15° - 25°
साहित्य35CrMo स्टील
MOQ1 तुकडा
आघाडी वेळ15-30 दिवस

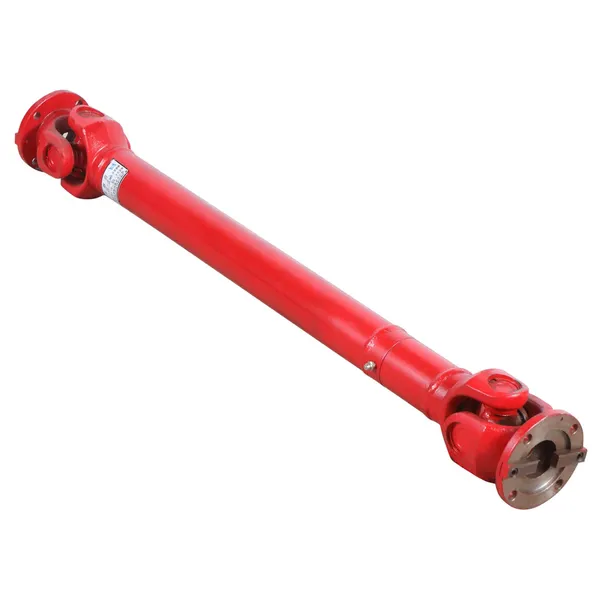

SWC-WH without flex welding type universal coupling welded yoke product photo

01फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंगशिवाय SWC-WH काय आहे?

SWC-WH आहे aकठोर सार्वत्रिक संयुक्त जोडणीजे वेल्डेड योक आणि अचूक सुई बेअरिंगवर चालणाऱ्या मध्यवर्ती क्रॉसद्वारे टॉर्क प्रसारित करते. फ्लेक्स-प्रकारच्या कपलिंगच्या विपरीत, त्यात समाविष्ट आहेलवचिक घटक नाही, त्यामुळे रबर नाही, स्प्रिंग पॅक नाही आणि झीज होण्यासाठी भरपाई देणारा फ्लेक्स सदस्य नाही. जेव्हा ड्राइव्हची मागणी असते तेव्हा ती प्राधान्याची निवड करतेउच्च टॉर्क, उच्च शॉक प्रतिरोध आणि दीर्घ सेवा जीवनटॉर्शनल डॅम्पिंग ऐवजी.

वेल्डेड योक हा बोल्टेड-योक डिझाइनमधील मुख्य फरक आहे. सतत कंपनामुळे, बोल्ट केलेले सांधे सैल होऊ शकतात, ज्यामुळे चिडचिड, उलटसुलट प्रतिक्रिया आणि शेवटी बिघाड होतो. वेल्डिंग त्या अपयश मोडला पूर्णपणे काढून टाकते. खरेदीदार सोर्सिंगसाठीऔद्योगिक ड्राइव्ह शाफ्टसाठी सार्वत्रिक कपलिंग, हे कमी देखभाल थांबे आणि कपलिंगच्या सेवा जीवनात मालकीची कमी एकूण किंमत असे भाषांतरित करते.

तुमच्या अर्जाला कडकपणाऐवजी टॉर्शनल अनुपालन आवश्यक असल्यास, त्याची तुलना कराSWC-BH मानक फ्लेक्स वेल्डिंग प्रकारकिंवा दीर्घ कालावधीSWC-CH लांब फ्लेक्स वेल्डिंग प्रकार, जे दोन योकमध्ये लवचिक घटक जोडतात.

02SWC-WH तांत्रिक वैशिष्ट्ये: बोर, टॉर्क आणि मिसललाइनमेंट श्रेणी

खालील सारणी SWC-WH मालिकेतील प्रत्येक मानक आकार सूचीबद्ध करते. कोटेशनची विनंती करण्यापूर्वी तुमच्या शाफ्टचा व्यास, आवश्यक नाममात्र टॉर्क आणि उपलब्ध इंस्टॉलेशन लांबी जुळण्यासाठी त्याचा वापर करा. विनंतीनुसार सानुकूल बोअर, कीवे आणि लांबी उपलब्ध आहेत.

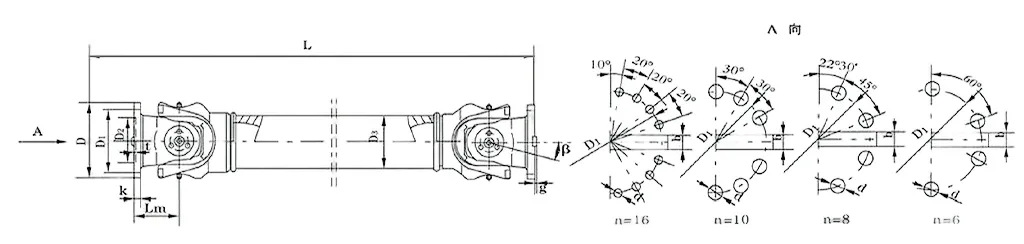

SWC-WH शिवाय फ्लेक्स वेल्डिंग प्रकार युनिव्हर्सल कपलिंग — पूर्ण आकाराचा चार्ट
मॉडेल D (मिमी) Tn (kN·m) Tf (kN·m) β (°) लमिन D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g जडत्व (kg·m²) वजन (किलो)
लमिन +100 मिमी लमिन +100 मिमी
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

केवळ कोनीय

SWC-WH 15°–25° पर्यंत कोनीय चुकीच्या संरेखनाची भरपाई करते. अक्षीय प्रवासासाठी, त्यास स्लाइडिंग स्प्लाइन शाफ्टसह जोडा.

टॉर्क निवड

शॉक लेव्हल आणि ड्यूटी सायकलवर अवलंबून नाममात्र टॉर्कवर 1.5-2.5 चा सर्व्हिस फॅक्टर लागू करा.

बोअर मॅचिंग

वर सूचीबद्ध केलेले मानक D1 js11 / D2 H7 बोर. सानुकूल स्टेप्ड किंवा स्प्लिंड बोअर उपलब्ध आहेत.

फ्लँज पर्यायी

तुमचा शाफ्ट फ्लँज इंटरफेस वापरत असल्यास, पहाSWC-WF फ्लँज प्रकारत्याच मालिकेत.

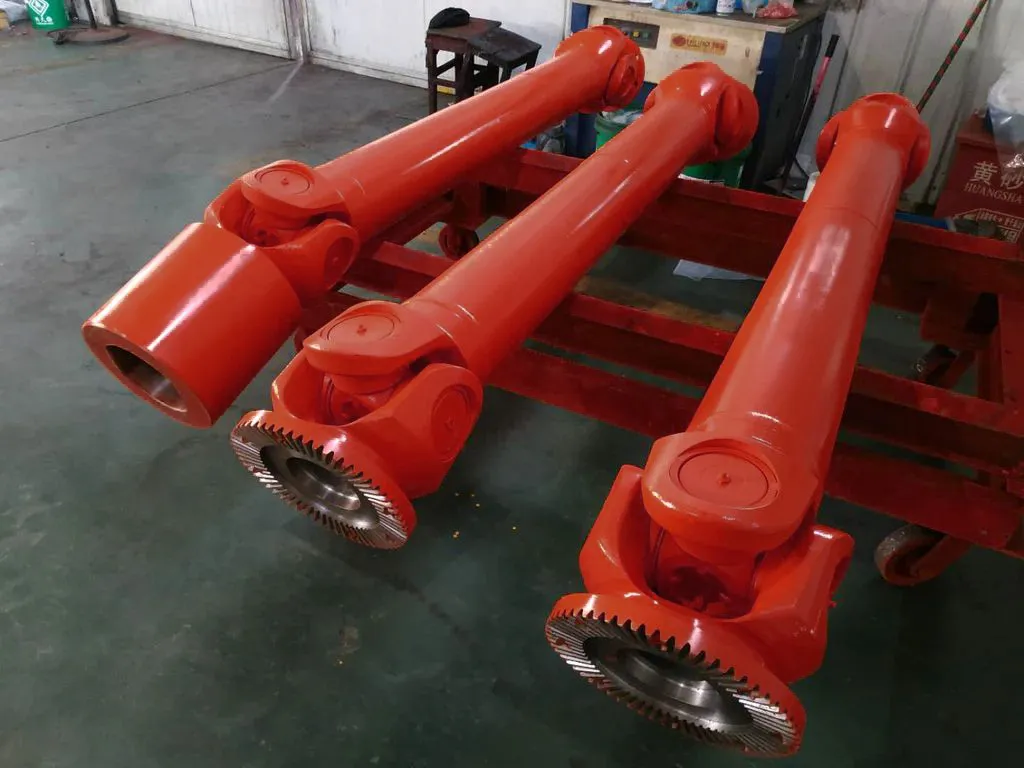

SWC-WH universal coupling welded yoke and needle bearing cross detail

03खरेदीदार हेवी-ड्यूटी मशीनरीसाठी वेल्डेड योक कपलिंग का निर्दिष्ट करतात

खरेदी अभियंते तीन व्यावसायिक कारणांसाठी SWC-WH निवडतात:कमी डाउनटाइम, कमी बदली चक्र आणि कमी एकूण खर्च प्रति ऑपरेटिंग तास.

  • बोल्ट केलेले सांधे ढिले नाहीत.वेल्डेड योक कंपन-लूजिंग फेल्युअर मोड काढून टाकते जे रोलिंग मिल्स आणि क्रशरमध्ये बोल्टेड-योक कपलिंगचे आयुष्य कमी करते.
  • उच्च टॉर्क घनता.कॉम्पॅक्ट लिफाफामध्ये 710 kN·m नाममात्र टॉर्क, बहुतेक हेवी ड्राईव्ह शाफ्ट ड्यूटी कव्हर करते.
  • अचूक सुई बीयरिंग.कमी घर्षण, उच्च कार्यक्षमता आणि दीर्घ ग्रीस मध्यांतर देखभाल श्रम कमी करते.
  • 35CrMo मिश्र धातु स्टील.खाणकाम, धातूविज्ञान आणि सागरी वातावरणात पोशाख, थकवा आणि शॉक प्रतिरोध यासाठी उष्णता-उपचार.
  • रुंद कोनीय सहिष्णुता.15°–25° भरपाई इंस्टॉलेशन दरम्यान संरेखन खर्च कमी करते.
  • सेवायोग्य डिझाइन.बदलण्यायोग्य पोशाख पार्ट्स कपलिंगचे आर्थिक आयुष्य एका रिप्लेसमेंट सायकलच्या पलीकडे वाढवतात.

04SWC-WH कपलिंग कुठे वापरले जातात: अनुप्रयोग आणि उद्योग

SWC-WH निर्दिष्ट केले जाते जेथे कठोर, उच्च-टॉर्क कपलिंग सतत धक्का आणि कंपन टिकून राहणे आवश्यक आहे. ठराविक स्थापनांमध्ये हे समाविष्ट आहे:

स्टील रोलिंग मिल्स मेटलर्जिकल लाइन्स ओव्हरहेड क्रेन पोर्ट हॉस्टिंग मशीनरी खाण कन्व्हेयर्स क्रशर आणि ड्रिलिंग रिग सागरी प्रोपल्शन डेक मशिनरी सिमेंट आणि पेपर ड्राइव्हस् हेवी-ड्यूटी चाचणी बेंच अक्षय ऊर्जा ड्राइव्हस् रासायनिक प्रक्रिया रेषा

तुमच्या ड्राइव्हला अक्षीय विस्थापन किंवा टॉर्शनल अनुपालन आवश्यक असल्यास, संपूर्ण पुनरावलोकन करासार्वत्रिक कपलिंग श्रेणीकिंवा पर्यायीगियर कपलिंग मालिकानिर्दिष्ट करण्यापूर्वी.

05सानुकूल SWC-WH कपलिंग: OEM, खाजगी लेबल आणि रेखाचित्र-आधारित उत्पादन

रायडाफोन आहेOEM युनिव्हर्सल कपलिंग निर्माता, ट्रेडिंग कंपनी नाही. निंगबो, चीनमधील आमच्या स्वतःच्या ISO 9001 सुविधेमध्ये कस्टमायझेशन हाताळले जाते.

बोर आणि कीवे

D1 js11, D2 H7 किंवा सानुकूल सहिष्णुता. समांतर की, स्प्लाइन किंवा संकुचित-डिस्क इंटरफेस.

फ्लँज नमुना

बोल्ट सर्कल, पायलट व्यास आणि बोल्टची संख्या तुमच्या मॅटिंग फ्लँज ड्रॉइंगशी जुळते.

लांबी आणि शिल्लक

Lmin आणि विस्तारित लांबी. हाय-स्पीड शाफ्टसाठी डायनॅमिक बॅलन्स ग्रेड.

कोटिंग आणि मार्किंग

पेंटिंग, ब्लॅक ऑक्साईड, झिंक प्लेटिंग. खाजगी-लेबल नेमप्लेट आणि चिन्हांकन.

तुमच्या शाफ्टच्या परिमाण आणि कर्तव्य चक्रासह PDF, DWG, DXF किंवा STEP रेखाचित्र पाठवा. आमचे अभियंते 24 तासांच्या आत एक आकाराची शिफारस आणि कोटेशन परत करतात.

06गुणवत्ता नियंत्रण, प्रमाणपत्रे आणि १२ महिन्यांची वॉरंटी

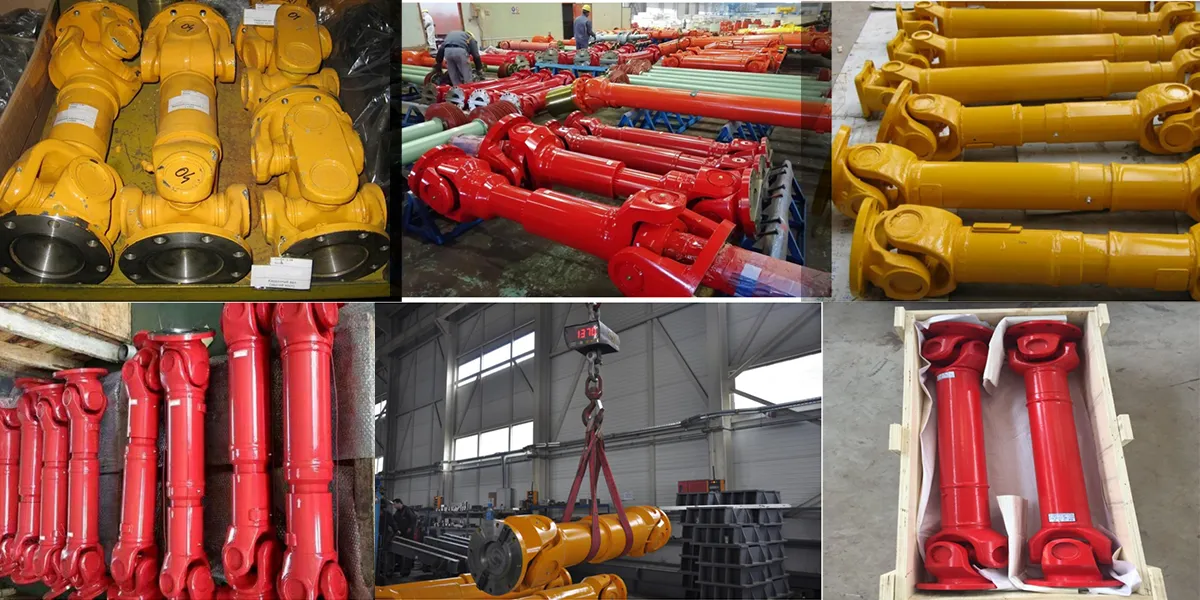

प्रत्येक SWC-WH कपलिंग शिपमेंटपूर्वी एक दस्तऐवजीकरण तपासणी मार्ग पास करते. परदेशातील खरेदीदार विक्रेत्याच्या मंजुरीसाठी आणि येणाऱ्या तपासणीसाठी अवलंबून असतात याचा हा पुरावा आहे.

  • ISO 9001 प्रमाणित उत्पादन प्रक्रिया
  • इनकमिंग स्टील सत्यापन आणि उष्णता-उपचार नोंदी
  • बोर, की-वे आणि Lmin साठी मितीय तपासणी अहवाल
  • योक संयुक्त वर वेल्ड तपासणी
  • पॅकिंग करण्यापूर्वी बेअरिंग फिट आणि रोटेशन चाचणी
  • उत्पादन दोषांविरूद्ध 12-महिन्यांची मर्यादित वॉरंटी

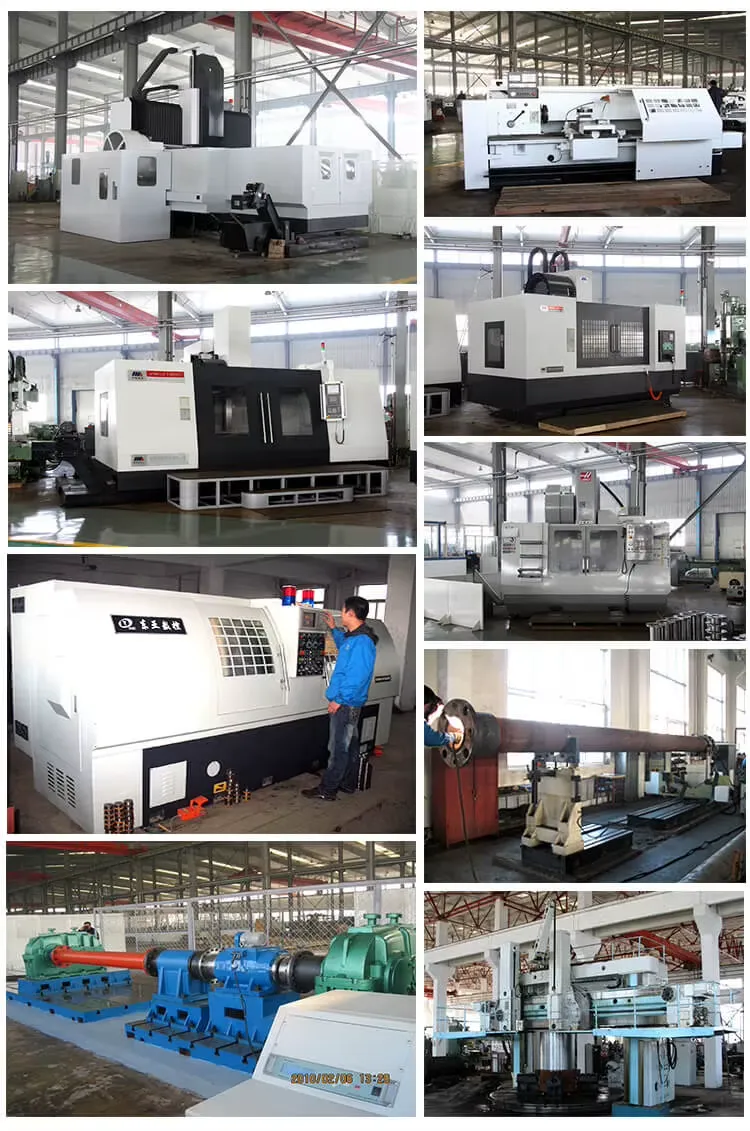

Raydafon universal coupling manufacturing workshop Ningbo China

07ऑर्डर कशी करावी: MOQ, लीड टाइम, पॅकिंग आणि शिपिंग

MOQ

मानक आकारांसाठी 1 तुकडा. 50 तुकड्यांमधून व्हॉल्यूमची किंमत.

आघाडी वेळ

रेखांकन पुष्टीकरण आणि ठेव झाल्यानंतर 15-30 दिवस.

पॅकिंग

लाकडी केस, व्हीसीआय अँटी-रस्ट फिल्म, डेसिकंट, मोठ्या आकारासाठी कस्टम पॅलेट.

शिपिंग

समुद्र, हवा किंवा एक्सप्रेस. EXW/FOB/CIF/DDP अटी उपलब्ध आहेत.

कागदपत्रे

CI, PL, CO, फॉर्म A/E, साहित्य प्रमाणपत्र, मितीय अहवाल.

पेमेंट

T/T, L/C दृष्टीक्षेपात, आणि इतर अटी पुनरावृत्ती खरेदीदारांसाठी वाटाघाटीयोग्य.

SWC-WH universal coupling inspection and assembly line

08SWC-WH युनिव्हर्सल कपलिंग खरेदीदार FAQ

SWC-WH कपलिंगवर "फ्लेक्स वेल्डिंग प्रकाराशिवाय" म्हणजे काय?

याचा अर्थ कपलिंगमध्ये टॉर्क मार्गामध्ये लवचिक किंवा लवचिक घटक नसतात आणि जोखड बोल्ट करण्याऐवजी वेल्डिंगद्वारे जोडलेले असते. हे कंपन अंतर्गत बोल्ट-जॉइंट लूजिंग काढून टाकते आणि संरचनात्मक कडकपणा वाढवते. उच्च-टॉर्क, उच्च-शॉक ड्राइव्हसाठी हा योग्य पर्याय आहे जेथे लवचिक घटक आवश्यक नाही.

SWC-WH मालिकेची टॉर्क आणि बोअर रेंज किती आहे?

गायरेशन व्यास 100–550 मिमी, नाममात्र टॉर्क 1.25–710 kN·m, थकवा टॉर्क 0.63–355 kN·m, मानक बोर D1 57-426 मिमी. सानुकूल बोअर आणि स्टेप्ड शाफ्ट उपलब्ध आहेत.

कोणती सामग्री आणि बियरिंग्ज वापरली जातात?

योक्स आणि फ्लँज हे उष्मा-उपचार केलेले 35CrMo मिश्रित स्टील आहेत. क्रॉस जर्नल घर्षण कमी करण्यासाठी आणि सतत औद्योगिक शुल्क अंतर्गत सेवा आयुष्य वाढवण्यासाठी अचूक सुई बेअरिंगवर चालते.

कमाल चुकीचे संरेखन कोन काय आहे?

आकारानुसार, 15° ते 25° कोनीय चुकीचे संरेखन. SWC-WH अक्षीय विस्थापनाची भरपाई करत नाही — अक्षीय प्रवास अस्तित्वात असल्यास त्यास स्लाइडिंग स्प्लाइन किंवा टेलिस्कोपिक शाफ्टसह जोडा.

तुम्ही OEM किंवा कस्टम SWC-WH कपलिंग ऑफर करता?

होय. आम्ही बोर, की-वे, फ्लँज पॅटर्न, लांबी, बॅलन्स ग्रेड, पृष्ठभाग उपचार आणि नेमप्लेट सानुकूलित करतो. PDF, DWG, DXF किंवा STEP रेखाचित्र पाठवा आणि आम्ही 24 तासांच्या आत कोट करू.

MOQ, लीड टाइम आणि वॉरंटी काय आहे?

मानक आकारांसाठी MOQ 1 तुकडा. लीड टाइम 15-30 दिवस आकार आणि सानुकूलनावर अवलंबून. उत्पादन दोषांविरूद्ध 12-महिन्यांची मर्यादित वॉरंटी.

मी माझ्या ड्राइव्ह शाफ्टसाठी योग्य SWC-WH आकार कसा निवडू शकतो?

नाममात्र टॉर्क, पीक टॉर्क, वेग, शाफ्ट व्यास, चुकीचे संरेखन कोन आणि कर्तव्य चक्र प्रदान करा. आमचे अभियंते योग्य सेवा घटकासह आकाराची शिफारस करतील. आपण संपूर्ण पुनरावलोकन देखील करू शकतायुनिव्हर्सल कपलिंग निवड मार्गदर्शकआमच्याशी संपर्क साधण्यापूर्वी.

बल्क ऑर्डर देण्यापूर्वी मला नमुना मिळू शकेल का?

होय. मानक आकारांसाठी नमुना ऑर्डर स्वीकारल्या जातात. नमुना किंमत आणि मालवाहतूक स्वतंत्रपणे उद्धृत केले जाते आणि पहिल्या मोठ्या ऑर्डरवर जमा केले जाऊ शकते.

SWC-WH युनिव्हर्सल कपलिंग कोटची विनंती करा

तुमचे शाफ्ट ड्रॉइंग, टॉर्क आणि वेग पाठवा. आमचे अभियंते आकाराच्या शिफारसी आणि फॅक्टरी किंमतीसह 24 तासांच्या आत उत्तर देतात.
