हायड्रोलिक सिलेंडर्सचे वर्गीकरण काय आहे?

हायड्रोलिक सिलेंडर, हायड्रॉलिक सिस्टीममधील मुख्य क्रियाशील घटक म्हणून, मुख्यतः हायड्रॉलिक ऊर्जेचे यांत्रिक उर्जेमध्ये कार्यक्षमतेने रूपांतर करण्यासाठी, रेखीय परस्पर गती किंवा स्विंगिंग गती प्राप्त करण्यासाठी जबाबदार असतात. त्याची रचना सुव्यवस्थित आहे, कार्यप्रदर्शन स्थिर आहे, आणि ते धीमे यंत्राची आवश्यकता न घेता गुळगुळीत गती प्राप्त करू शकते, आणि कोणतेही ट्रान्समिशन क्लिअरन्स नाही, म्हणून ते विविध प्रकारच्या मशीनरीमध्ये मोठ्या प्रमाणावर वापरले जाते. वेगवेगळ्या फंक्शन्सच्या आधारे, हायड्रॉलिक सिलेंडर्सचे सामान्यतः खालील श्रेणींमध्ये वर्गीकरण केले जाते.

हायड्रोलिक सिलेंडरचे मुख्य वर्गीकरण

एकल-अभिनय सिलेंडर

सिंगल ॲक्टिंग हायड्रॉलिक सिलिंडर हे एक हायड्रॉलिक उपकरण आहे जे एकतर्फी हायड्रॉलिक ऑइल पुशिंगद्वारे एकतर्फी थ्रस्ट निर्माण करू शकते आणि त्याचे रीसेट स्प्रिंग्स, स्व-वेट किंवा बाह्य भाराने पूर्ण करणे आवश्यक आहे. डिव्हाइसमध्ये सिलेंडर बॅरल, सिलेंडर हेड, पिस्टन, पिस्टन रॉड आणि सीलिंग डिव्हाइस असते. हायड्रोलिक तेल पिस्टनच्या प्रभावी क्षेत्राच्या फक्त एका बाजूला कार्य करते, तर दुसरा शेवटचा कक्ष हवेच्या संपर्कात असतो.

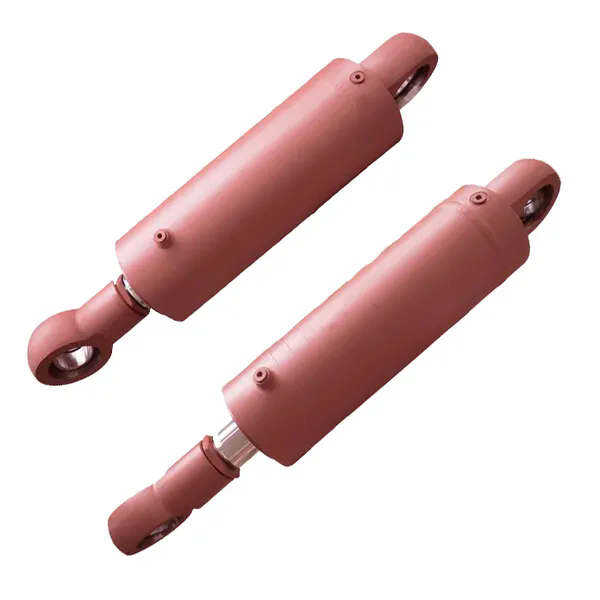

रायडाफोन मॉडेल:कचरा ट्रक हायड्रोलिक सिलेंडर, हायड्रोलिक लिफ्ट सिलेंडर

दुहेरी-अभिनय सिलिंडर

डबल-ॲक्टिंग हायड्रॉलिक सिलिंडर म्हणजे हायड्रॉलिक सिलेंडरचा संदर्भ आहे जो पिस्टनच्या दोन्ही बाजूंनी दाब तेल इनपुट करू शकतो. हे सहसा जॅकसाठी ड्रायव्हिंग घटक म्हणून वापरले जाते. डबल-ॲक्टिंग हायड्रॉलिक सिलेंडरचा ॲक्ट्युएटर हा हायड्रोलिक मोशन सिस्टमचे मुख्य आउटपुट डिव्हाइस आहे. जरी ते आकार, प्रकार आणि डिझाइन रचनेमध्ये भिन्न असले तरी, हा भाग सामान्यतः सर्वात निरीक्षण करण्यायोग्य असतो. हे ॲक्ट्युएटर्स द्रव दाबाला वेगवान, नियंत्रित करण्यायोग्य रेखीय गतीमध्ये रूपांतरित करतात किंवा भार चालविण्यास शक्ती देतात.

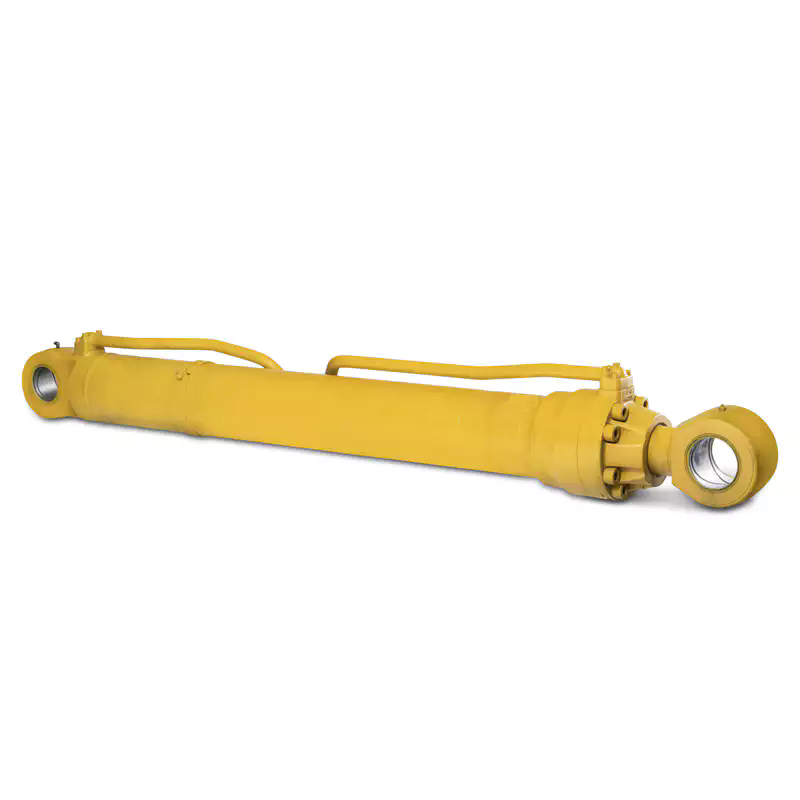

रायडाफोन मॉडेल:एक्स्कॅव्हेटर हायड्रोलिक सिलेंडर, फोर्कलिफ्ट हायड्रोलिक सिलेंडर

टेलिस्कोपिक सिलेंडर

टेलिस्कोपिक हायड्रॉलिक सिलिंडर, ज्याला मल्टी-स्टेज हायड्रॉलिक सिलिंडर असेही म्हणतात, त्यात दोन किंवा अधिक पिस्टन असतात. त्याचा विस्तार क्रम मोठ्या ते लहान असा आहे आणि जेव्हा मागे घेतला जातो तेव्हा तो लहान ते मोठ्या असा असतो. हे हायड्रॉलिक सिलेंडर कॉम्पॅक्ट स्ट्रक्चरसह, मागे घेतल्यावर एक लांब स्ट्रोक आणि एक लहान लांबी प्राप्त करू शकतो.

रायडाफोन मॉडेल:

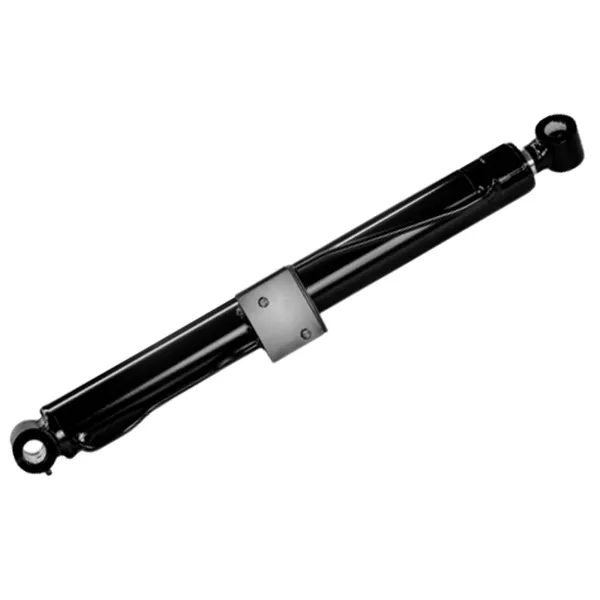

एरियल वर्क व्हेईकल हायड्रोलिक सिलिंडर

चे उत्पादन पॅरामीटर्सरायडाफोनच्याहायड्रॉलिक सिलेंडर

भौतिक विज्ञान:

बॅरल: सीमलेस स्टील ट्यूब

रॉड्स: 4340 मिश्र धातु स्टील + 0.05 मिमी क्रोमियम प्लेटिंग

माउंट्स: बनावट SAE 1045 कार्बन स्टील

तांत्रिक मापदंड सारणी:
