11.1:1 ते 662.8:1 या गुणोत्तरांसह 3,810–42,000 N·m सतत टॉर्क वितरीत करणारा, TMR मिक्सर आणि आहार फीडरसाठी 540 rpm PTO-चालित प्लॅनेटरी रिड्यूसर. धूळ, चिखल आणि वॉश-डाउनमध्ये दैनंदिन कामासाठी कास्ट-लोखंडी गृहनिर्माण, कार्बराइज्ड मिश्र धातु-स्टील गियरिंग, ड्युअल सीलिंग आणि IP65 संरक्षण.
PGA मालिका हे ऑगर ड्राइव्ह युनिट आहे जे ट्रॅक्टर PTO आणि फीड मिक्सरच्या मिक्सिंग स्क्रू दरम्यान बसते. ट्रॅक्टरमधून 540 आरपीएम इनपुट ग्रहांच्या टप्प्याद्वारे कमी, उच्च-टॉर्क रोटेशनमध्ये कमी केले जाते ज्यासाठी औगरला सायलेज, गवत उचलणे आणि फोल्ड करणे आवश्यक आहे आणि न थांबता एकाग्रता करणे आवश्यक आहे. लोड पथ अनेक प्लॅनेट गीअर्सवर सामायिक केल्यामुळे, ड्राइव्ह मिक्सरच्या पुढील किंवा बाजूच्या प्लेटवर बोल्ट करण्यासाठी पुरेसे कॉम्पॅक्ट राहते आणि तरीही सर्वात लहान मॉडेलवर 3,810 N·m ते सर्वात मोठ्या मॉडेलवर 42,000 N·m पर्यंत सतत टॉर्क तयार करते.
Raydafon निंगबो, चीन येथील स्वतःच्या कार्यशाळेत ISO 9001 गुणवत्ता प्रणाली अंतर्गत PGA मालिका तयार करते आणि फीड मिक्सर आणि आहार फीडर उत्पादकांना OEM युनिट म्हणून तसेच बदली गिअरबॉक्स म्हणून डीलर्सना पुरवते. तुमचे मशीन PTO चालित असल्यास, ते a सह जोडावेफीड मिक्सरसाठी पीटीओ शाफ्ट; जर तुमचा मिक्सर ग्रहांच्या ऐवजी बेव्हल स्टेज वापरत असेल, तर तुलना कराफीड मिक्सर गिअरबॉक्सत्याच साइटवर श्रेणी.
ऑगर ड्राईव्ह प्लॅनेटरी गिअरबॉक्स हा एक कोएक्सियल रीड्यूसर आहे ज्यामध्ये सन गियर अनेक प्लॅनेट गीअर्स चालवतो जे ग्रह वाहकाद्वारे वाहून नेत असताना रिंग गियरच्या आत फिरतात. त्यामुळे टॉर्क एकाच जोडीऐवजी एकाच वेळी अनेक दात संपर्कांद्वारे प्रसारित केला जातो, म्हणूनच ग्रहीय एकक लहान, गोलाकार घरांमध्ये जड मिक्सरचा भार वाहून नेऊ शकतो आणि गोठलेल्या किंवा कॉम्पॅक्ट केलेल्या फीडमध्ये पूर्ण औगर सुरू झाल्यावर उद्भवणाऱ्या धक्क्याचा प्रतिकार का करतो.
फीड मिक्सरमध्ये अनुक्रम सरळ आहे: 540 rpm वर ट्रॅक्टर PTO, ऑगर शाफ्टमध्ये अंदाजे 5-50 rpm पर्यंत ग्रहांची घट, आणि एक टॉर्क गुणाकार जो तुलनेने लहान ट्रॅक्टरला मोठा मिक्सिंग स्क्रू बदलू देतो. म्हणूनच PGA मालिका लहान ट्रॅक्टर चालवणाऱ्या शेतांद्वारे निवडली जाते - गिअरबॉक्स, ट्रॅक्टर नव्हे, अतिरिक्त टर्निंग फोर्स पुरवतो. हेच तत्व सायलेज आणि बायोगॅस प्लांट फीडर्सना लागू होते, जेथे सतत कमी-वेगवान रोटेशन पीक वेगापेक्षा जास्त महत्त्वाचे असते.
सर्व मॉडेल्सना 540 rpm च्या इनपुट गतीने रेट केले जाते. प्रत्येक स्तंभ पाहण्यासाठी टेबल बाजूला स्क्रोल करा.
| मॉडेल | सतत टॉर्क (N·m) | कमाल टॉर्क (N·m) | गुणोत्तर i | इनपुट शाफ्ट |
|---|---|---|---|---|
| सिंगल-स्टेज आणि टू-स्टेज मॉडेल | ||||
| PGA-502 | ३,८१० | ७,६२० | १२.३६–१५.५१ | 1"3/8 Z6 |
| PGA-1002/3 | 8,500 | 17,000 | १६.८–३०.६ | 1"3/4 Z20 |
| PGA-1202 | 11,600 | २३,२०० | 11.1-19.4 | 1"3/4 Z20 |
| PGA-1602/3 | १५,७०० | 31,400 | १३.४–४७.५ | 1"3/4 Z20 |
| PGA-1702/3 | १५,७०० | 31,400 | १३.४–४७.५ | 1"3/4 Z20 |
| PGA-2102/3 | 21,000 | ४७,००० | १२.१–६२.१ | 1"3/4 Z20 |
| PGA-2502 | २३,७८० | ४८,००० | १३.६–२३.६ | 1"3/4 Z20 |
| PGA-3003/4 | 30,760 | ६१,५२० | २५.७–८४.४ | 1"3/4 Z20 |
| PGA-4203 | ४२,००० | 142,000 | २७.८–९१.४ | 1"3/4 Z20 |
| मोठ्या उभ्या मिक्सर आणि बायोगॅस फीडरसाठी उच्च-गुणोत्तर मॉडेल | ||||
| PGA-1603 | १५,७०० | 31,400 | २४.४–११६.९ | 1"3/4 Z20 |
| PGA-1703 | १५,७०० | 31,400 | २४.४–११६.९ | 1"3/4 Z20 |
| PGA-2103 | 21,000 | ४७,००० | ३१.८–१२६.५ | 1"3/4 Z20 |
| PGA-2503 | २३,७८० | ४८,००० | 35.7-142.2 | 1"3/4 Z20 |
| PGA-3004 | 30,760 | ६१,५२० | ९७.४–६१२.३ | 1"3/4 Z20 |
| PGA-4204 | ४२,००० | 142,000 | १०५.४–६६२.८ | 1"3/4 Z20 |
कोणती फ्रेम बसते याची खात्री नाही? मिक्सर ब्रँड, ऑगर व्यास, ट्रॅक्टर हॉर्सपॉवर आणि आवश्यक ऑगर स्पीड पाठवा — आमचे अभियंते तुम्ही ऑर्डर करण्यापूर्वी मॉडेल आणि गुणोत्तराची पुष्टी करतील.

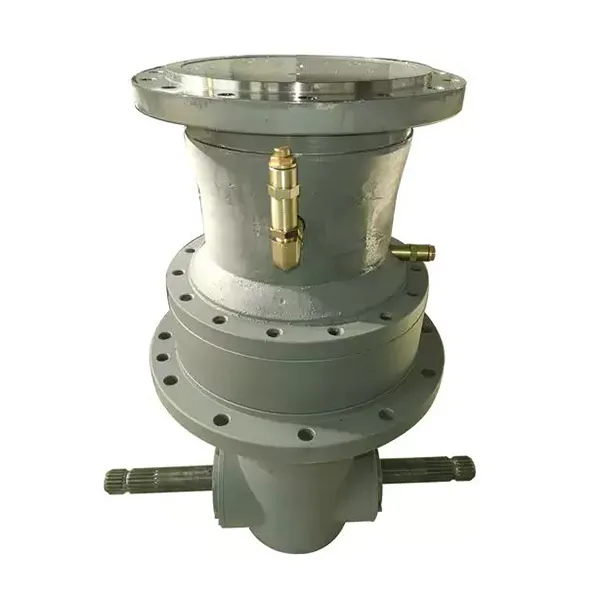

खाली दिलेली दोन्ही छायाचित्रे आम्ही तयार करत असलेले पीजीए मालिका युनिट आहेत: त्याचे कास्ट हाऊसिंग आणि PTO इनपुटसह एकत्रित केलेला गिअरबॉक्स आणि माऊंटिंग चेकसाठी वापरलेले आकारमान रेखाचित्र.
गीअर्स आणि शाफ्ट्स उच्च-शक्तीच्या मिश्र धातुच्या स्टील आणि गॅस कार्ब्युराइज्ड पासून मशिन केले जातात, नंतर सुमारे HRC58 च्या दात-पृष्ठभागाच्या कडकपणापर्यंत शमवले जातात, तर कोर शॉक शोषण्यासाठी पुरेसा कडक राहतो. या संयोजनामुळेच PGA मालिकेला अपघर्षक सायलेजवर त्याची परिधान प्रतिरोधकता आणि वारंवार लोड सुरू होण्याची सहनशीलता मिळते आणि त्यामुळेच बाह्य लिफाफा न बदलता तीच फ्रेम विस्तृत गुणोत्तर श्रेणीमध्ये ऑफर केली जाऊ शकते.
हाऊसिंग एक-पीस कास्ट-आयरन बॉडी आहे, जे बेअरिंग बोअर्स एकाग्र ठेवते आणि फॅब्रिकेटेड हाउसिंगद्वारे प्रसारित होणारी कंपन ओलसर करते. इनपुट आणि आउटपुटच्या टोकांवर ड्युअल सीलिंग वंगण आत ठेवते आणि धूळ, स्लरी आणि वॉश-डाउन पाणी बाहेर ठेवते, ज्यामुळे युनिटला IP65 संरक्षण पातळी मिळते. ग्रीस निपल्स आणि ऑइल फिल पॉईंट ठेवलेले असतात त्यामुळे नियमित सर्व्हिसिंग मिक्सरच्या कार्यरत स्थितीत करता येते.
पॅकिंग करण्यापूर्वी प्रत्येक गिअरबॉक्स चालवला जातो आणि तपासला जातो: गुळगुळीत रोटेशन आणि ऑइल सीलिंगची पुष्टी करण्यासाठी नो-लोड रनिंग, गीअर सेटवर बॅकलॅश आणि कॉन्टॅक्ट-पॅटर्न सत्यापन आणि इनपुट स्पलाइन आणि आउटपुट फ्लँजची अंतिम तपासणी. जेव्हा तुमच्या प्रकल्पाला कागदोपत्री पुरावे आवश्यक असतात तेव्हा चाचणी नोंदी शिपिंग दस्तऐवजांशी संलग्न केल्या जाऊ शकतात.
वरील इंधन-बचत आणि सेवा-मध्यांतराचे आकडे आमच्या गिअरबॉक्स डिझाइन आणि ठराविक फीड मिक्सर ड्युटीवर आधारित आहेत; वास्तविक परिणाम ट्रॅक्टर, रेशन आणि ऑपरेटिंग परिस्थितीवर अवलंबून असतात.
PGA शृंखला एक घन, कॉम्पॅक्ट प्लॅनेटरी ट्रान्समिशन म्हणून पुरवली जाते जी तीन सामान्य मिक्सर लेआउटमध्ये जोडते. तुम्ही कोणते तयार किंवा चालवता ते आम्हाला सांगा आणि आउटपुट फ्लँज, माउंटिंग फेस आणि ऑइल फिल पोझिशन त्यानुसार सेट केले आहे.
ट्रक इंजिन PTO किंवा हायड्रॉलिक मोटरमधून गिअरबॉक्समधून घेतलेली ऑगर ड्राइव्ह, मिक्सरच्या समोरच्या प्लेटवर घरे बसवलेली असतात.
गीअरबॉक्स मूव्हिंग चेसिसवर आरोहित आहे, जेथे कमी कंपन असलेल्या ग्रहांचा लेआउट गियर सेटला ट्रॅव्हल शॉकपासून वाचवतो.
बायोगॅस प्लांट, फीड सेंटर आणि स्थिर TMR इंस्टॉलेशन्सवर सतत ड्युटी, जिथे ऑइल कूलिंग आणि सेवा प्रवेश नियोजित केला जाऊ शकतो.
पीजीए मालिका फीड मिक्सर आणि बायोगॅस प्लांट फीडिंग सिस्टमचे फिरते. ठराविक स्थापनांमध्ये हे समाविष्ट आहे:
तुमचे मशीन या यादीत नसल्यास, अर्ज आणि कर्तव्य चक्राचे वर्णन करा. स्थिर बायोगॅस फीडरला अनुकूल असलेल्या गिअरबॉक्सला ट्रक-माउंट केलेल्या TMR वॅगनसाठी भिन्न तेल तपशील किंवा माउंटिंग अँगलची आवश्यकता असू शकते.
★★★★★रॉबर्ट मार्टिनेझपाइपलाइन आणि साइट उपकरणे कंत्राटदार, ह्यूस्टन, यूएसए
आम्ही हे प्लॅनेटरी गिअरबॉक्सेस गल्फ कोस्ट पाइपलाइन जॉबवर वापरले जेथे मीठ स्प्रे आणि सतत कंपन सामान्य आहे. गीअर मेशिंग अचूकतेमध्ये मोजता येण्याजोगा बदल न करता, सहा महिन्यांच्या सतत ऑपरेशनमध्ये युनिट स्थिर राहिले. ते आता आमचे वेल्डिंग पोझिशनर चालवतात, अगदी असमान भरतीच्या जमिनीवरही हात स्थिर ठेवतात. पुढील पाइपलाइन टप्प्यासाठी ते आमच्या मंजूर पुरवठादारांच्या यादीत आहेत.
★★★★★सोफी डुबॉइसउत्पादन व्यवस्थापक, ऑटोमोटिव्ह पार्ट्स प्लांट, ल्योन, फ्रान्स
आमच्या स्टॅम्पिंग लाइनवर दोन वर्षे आणि पोझिशनिंग अचूकता अजूनही ±0.02 मिमीच्या आत आहे, अगदी पातळ ॲल्युमिनियम शीटवरही. या युनिट्सवर स्विच केल्यानंतर आमचे फर्स्ट-पास उत्पन्न सुमारे 15% नी सुधारले आणि गीअरबॉक्सला शेड्यूल केलेल्या तेल बदलांपलीकडे काहीही आवश्यक नाही.
★★★★★मार्को रॉसीदेखभाल खरेदीदार, कापड यंत्रसामग्री, इटली
मला युरोप आणि चीनमधील व्होल्टेजच्या फरकाबद्दल काळजी वाटत होती आणि त्यांच्या अभियंत्यांनी रात्रभर एक अनुकूलन योजना तयार केली आणि ड्युअल-व्होल्टेज कंट्रोल मॉड्यूल पुरवले. लाकडी क्रेटमध्ये स्थानिक स्पेअर-पार्ट्स संपर्कासह इटालियनमध्ये योग्य वंगण आणि देखभाल पुस्तिका देखील समाविष्ट आहे. माउंटिंग इंटरफेस आमच्या लूम ड्राईव्ह शाफ्टशी तंतोतंत जुळतो, कमिशनिंग दरम्यान अक्षीय हालचालीशिवाय.
Raydafon फीड मिक्सरभोवती संपूर्ण ड्राइव्ह ट्रेन पुरवते, त्यामुळे तुम्ही एका कारखान्यातून आणि एका तपासणी मानकातून गिअरबॉक्स, शाफ्ट आणि कपलिंग ऑर्डर करू शकता:
मिक्सरचे मॉडेल किंवा ड्रॉइंग, ट्रॅक्टर हॉर्सपॉवर, आवश्यक ऑगर स्पीड आणि डिलिव्हरी पोर्ट पाठवा. आमचे अभियंते फ्रेम, गुणोत्तर आणि इनपुट शाफ्टची पुष्टी करतात, त्यानंतर 24 तासांच्या आत निश्चित किंमतीसह उत्तर देतात.
