GICLZ ड्रम शेप गियर कपलिंग बदलणे

उत्पादन फायदे

औद्योगिक परिस्थितींमध्ये स्थिर उर्जा प्रसारण

च्या यांत्रिक ट्रांसमिशन घटक उत्पादन ओळीत कोर उत्पादन म्हणूनरायडाफोन, जीआयसीएलझेड ड्रम-आकाराचे गियर कपलिंग स्थिर उर्जा प्रसारणाची आवश्यकता असलेल्या विविध औद्योगिक परिस्थितींमध्ये उत्कृष्ट कामगिरी सातत्याने प्रदर्शित करते.

हे अत्यंत अनुकूललवचिक ड्रम-आकाराचे गियर कपलिंगहे केवळ उपकरणांच्या कार्यक्षमतेत प्रभावीपणे सुधारणा करू शकत नाही तर शाफ्ट कनेक्शनच्या प्रक्रियेतील विविध सामान्य समस्यांचे अचूक निराकरण देखील करू शकते, ज्यामुळे ते ट्रान्समिशन सिस्टमच्या कॉन्फिगरेशनमध्ये अनेक औद्योगिक उपक्रमांसाठी एक पसंतीचे घटक बनते.

उत्कृष्ट उच्च-टॉर्क कामगिरी

टॉर्क ट्रान्समिशन क्षमतेच्या बाबतीत, GICLZ ड्रम-आकाराच्या गियर कपलिंगमध्ये अत्यंत प्रमुख कामगिरी आहे आणि त्याला उत्कृष्ट म्हटले जाऊ शकते.उच्च-टॉर्क गियर कपलिंग. हे 0.8 - 3500 kN·m (GICLZ1-GICLZ30) ची टॉर्क श्रेणी कव्हर करते, 99.7% पर्यंत ट्रान्समिशन कार्यक्षमतेसह विविध जड भार सहजपणे हाताळते.

हे उत्कृष्ट कार्यप्रदर्शन कमी-वेगवान आणि जड-भार-भार असलेल्या कामाच्या परिस्थितीत जसे की फील्डमध्ये न बदलता येणारी भूमिका बजावण्यास सक्षम करते.खाणकाम आणि धातूशास्त्र, या उद्योगांच्या स्थिर उत्पादनासाठी विश्वसनीय प्रसारण हमी प्रदान करते.

सुपीरियर मिसलॉइनमेंट नुकसान भरपाई

शिवाय, जीआयसीएलझेड ड्रम-आकाराच्या गियर कपलिंगमध्ये देखील चुकीच्या पद्धतीने जुळवून घेण्याची उत्कृष्ट क्षमता आहे आणि ते शक्तिशाली आहे.उच्च-मिसलाइनमेंट गियर कपलिंग. हे कोनीय, रेडियल आणि अक्षीय चुकीच्या संरेखनाची प्रभावीपणे भरपाई करू शकते.

विशेषत: त्याच्या अनुकूल कोनीय विस्थापन कार्यक्षमतेमुळे दात पृष्ठभागाच्या संपर्काची स्थिती प्रभावीपणे सुधारते. स्ट्रेट-टूथ कपलिंगच्या तुलनेत, ते स्वतःचे सेवा आयुष्य मोठ्या प्रमाणात वाढवते, कपलिंग वेअरमुळे उपकरणे बंद करणे आणि देखभाल वेळ कमी करते आणि संपूर्ण उत्पादन प्रणालीची ऑपरेशन सातत्य वाढवते.

मजबूत टिकाऊपणा आणि कमी देखभाल

मजबूत टिकाऊपणा आणि कमी देखभाल खर्च हे देखील Raydafon च्या या कपलिंगचे महत्त्वपूर्ण फायदे आहेत. हे उच्च-शक्ती आणि टिकाऊ सामग्रीचे बनलेले आहे, ऑपरेशन दरम्यान कमी आवाज आणि कमी कंपन.

हे केवळ स्वतःचे पोशाख कमी करत नाही तर कनेक्ट केलेल्या उपकरणांचे नुकसान देखील कमी करते. तो एक विश्वासार्ह आहेऔद्योगिक वापरासाठी लवचिक गियर कपलिंगसारख्या कठोर वातावरणासाठी योग्यरासायनिक उद्योग आणि अक्षय ऊर्जा. उपकरणांच्या कार्यक्षमतेसाठी अत्यंत उच्च आवश्यकता असलेल्या या क्षेत्रांमध्ये, ते स्थिर कार्यप्रदर्शन आणते आणि उपक्रमांना उपकरणांचे ऑपरेशन आणि देखभाल खर्च कमी करण्यास मदत करते.

प्रतिष्ठापन सुविधा आणि खर्च नियंत्रण

याशिवाय, GICLZ ड्रम-आकाराच्या गियर कपलिंगच्या डिझाइनमध्ये इंस्टॉलेशनची सोय आणि दीर्घकालीन खर्च नियंत्रण देखील पूर्णपणे विचारात घेतले जाते. त्याची कॉम्पॅक्ट रचना, मजबूत लोड-बेअरिंग क्षमतेसह एकत्रित, कार्यक्षम ऑपरेशन कार्यप्रदर्शन सुनिश्चित करतेऔद्योगिक गियर कपलिंग, जे वारंवार देखभाल हस्तक्षेपाशिवाय उपकरणांच्या दीर्घकालीन सतत ऑपरेशनला समर्थन देऊ शकते.

ही डिझाइन संकल्पना Raydafon च्या जागतिक बाजारपेठेसाठी उच्च-गुणवत्तेचे आणि अदलाबदल करण्यायोग्य घटक प्रदान करण्याच्या वचनबद्धतेशी अत्यंत सुसंगत आहे, ज्यामुळे जगभरातील औद्योगिक उपक्रमांना अधिक किफायतशीर ट्रान्समिशन सोल्यूशन्स मिळतात.

उत्पादन वैशिष्ट्ये

मानकांचे पालन आणि शाफ्टिंग अनुकूलन

रायडाफोन द्वारे उत्पादित GICLZ ड्रम-आकाराचे गियर कपलिंग काटेकोरपणे पालन करतेJB/ZQ मानकेमूलभूत पॅरामीटर्स आणि परिमाणांसाठी, आणि गियर कपलिंगसाठी जेबी/झेडक्यू4382-86 तांत्रिक तपशीलांच्या आवश्यकता पूर्ण करते.

हे औद्योगिक ट्रान्समिशन क्षेत्रात अत्यंत पसंतीचे लवचिक ड्रम-आकाराचे गियर कपलिंग सोल्यूशन आहे. विशेषत: क्षैतिज कोएक्सियल ट्रान्समिशन शाफ्टिंगला जोडण्यासाठी डिझाइन केलेले, हे कपलिंग वास्तविक कार्य परिस्थितीत शाफ्टिंगच्या कोनीय विचलन आणि रेडियल विस्थापनांशी लवचिकपणे जुळवून घेऊ शकते. हे शाफ्टिंगची मर्यादित अक्षीय मुक्त हालचाल करण्यास देखील अनुमती देते, ऑपरेशन दरम्यान तापमानातील बदलांमुळे होणाऱ्या शाफ्टिंगच्या थर्मल विस्तार आणि आकुंचनाचा सहज सामना करते, अशा प्रकारे उपकरणांच्या स्थिर प्रसारणासाठी विश्वसनीय हमी प्रदान करते.

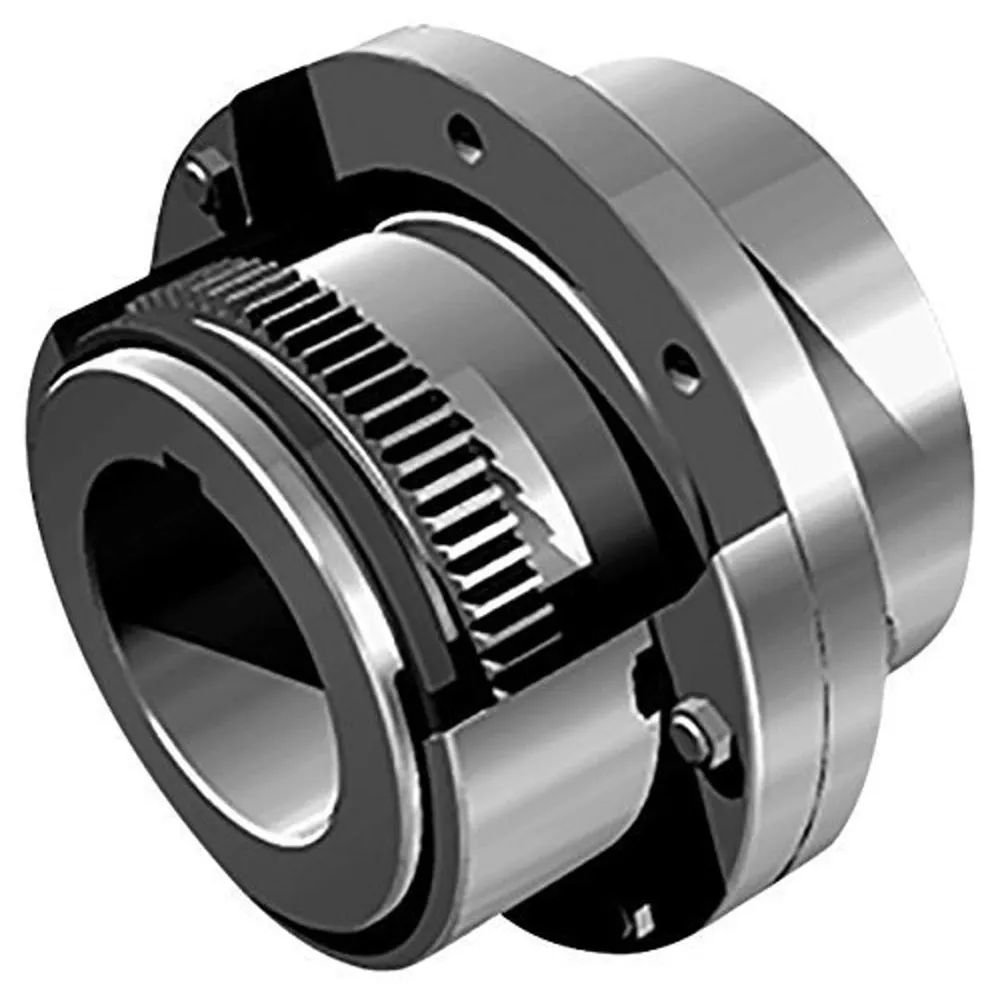

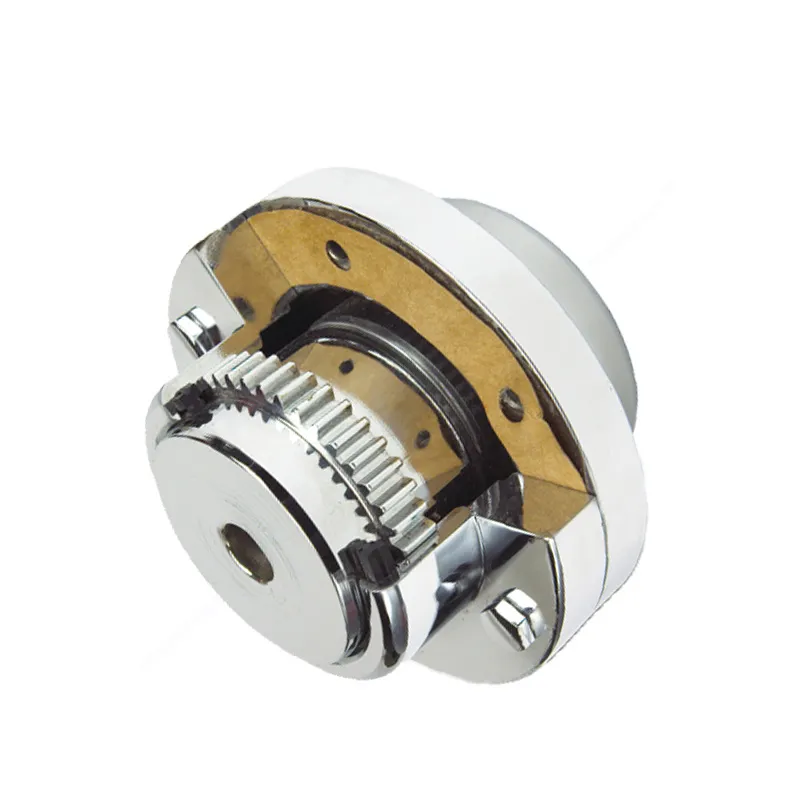

ड्रम-आकार बाह्य गियर स्लीव्ह संरचना

GICLZ ड्रम-आकाराच्या गियर कपलिंगचे सर्वात प्रमुख डिझाइन वैशिष्ट्य त्याच्या ड्रम-आकाराच्या बाह्य गियर स्लीव्ह स्ट्रक्चरमध्ये आहे. हे डिझाइन कपलिंगच्या अंतर्गत आणि बाह्य दातांना इष्टतम मेशिंग स्थिती प्राप्त करण्यास सक्षम करते, ज्यामुळे ट्रान्समिशन स्थिरता लक्षणीयरीत्या सुधारते.

कपलिंग मध्यम-कडक दात पृष्ठभागांसह उच्च-गुणवत्तेच्या स्टीलचे बनलेले आहे. त्याच्या घन सामग्री आणि वाजवी संरचनेवर अवलंबून राहणे, ते उच्च-कार्यक्षमता बनतेउच्च-टॉर्क ड्रम-आकाराचे गियर कपलिंग, उत्कृष्ट भार सहन करण्याची क्षमता आणि औद्योगिक परिस्थितींमध्ये हेवी-लोड ट्रान्समिशन गरजा सहजपणे हाताळण्यास सक्षम. त्याची कार्यक्षमता आणखी वाढवण्यासाठी, HRC ≥ 56 च्या कडकपणाच्या मानकापर्यंत पोहोचण्यासाठी दातांच्या पृष्ठभागावर कठोर उपचार केले जाऊ शकतात. कठोर झाल्यानंतर, शाफ्टिंगवर अतिरिक्त ओझे न लादता, हलके वैशिष्ट्य आणि कमी घूर्णन जडत्व राखून कपलिंगची लोड-बेअरिंग क्षमता लक्षणीयरीत्या वाढविली जाते.

विश्वसनीयता, स्नेहन आणि सीलिंग

विश्वासार्हतेच्या बाबतीत, GICLZ ड्रम-आकाराचे गियर कपलिंग देखील उत्कृष्ट कामगिरी करते. हे प्रगत स्नेहन संरचना आणि सीलिंग घटकांसह सुसज्ज आहे. चांगले स्नेहन दात पृष्ठभागावरील पोशाख कमी करू शकते, तर उच्च-गुणवत्तेचे सीलिंग प्रभावीपणे वंगण तेल गळती आणि अशुद्धता घुसखोरी रोखू शकते.

हे केवळ कपलिंगचे सेवा आयुष्य वाढवत नाही तर दैनंदिन देखभाल देखील सुलभ करते. म्हणून एउच्च-मिसलाइनमेंट-भरपाई ड्रम-आकाराचे गियर कपलिंग, त्याची सममितीय संरचनात्मक रचना त्याच्या घटकांना उत्कृष्ट अदलाबदली प्रदान करते, ज्यामुळे भागांची देखभाल आणि पुनर्स्थापना अधिक कार्यक्षम आणि सोयीस्कर बनते. जेव्हा कपलिंगची ऑपरेटिंग रेखीय गती 36 m/s पेक्षा जास्त असते, तेव्हा अचूक डायनॅमिक बॅलन्सिंग ट्रीटमेंट उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करते, उच्च-स्पीड ऑपरेशनमुळे होणारे कंपन ट्रान्समिशन अचूकतेवर परिणाम होण्यापासून टाळते.

शाफ्ट होल कॉन्फिगरेशन आणि पूर्ण-मालिका मॅट्रिक्स

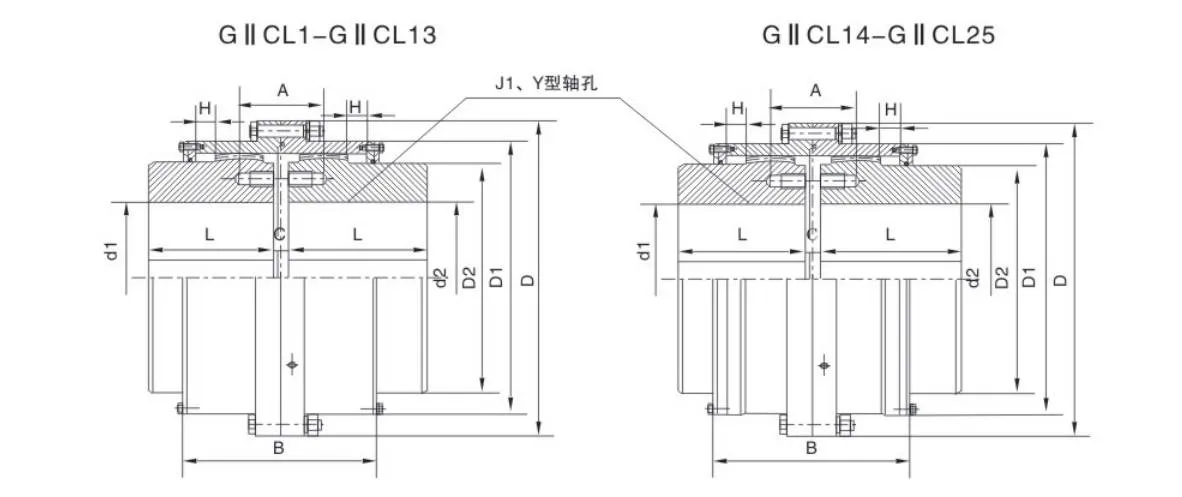

वेगवेगळ्या उपकरणांच्या कनेक्शनच्या गरजा पूर्ण करण्यासाठी, GICLZ ड्रम-आकाराचे गियर कपलिंग विविध प्रकारचे शाफ्ट होल कॉन्फिगरेशन स्कीम ऑफर करते, ज्यामध्ये टाइप Y, टाइप Z1 आणि टाइप J1 सारख्या अनेक शाफ्ट होल कॉम्बिनेशन समाविष्ट आहेत. कोणत्या प्रकारचे शाफ्टिंग कनेक्शन परिस्थिती असली तरीही, एक योग्य स्थापना पद्धत शोधली जाऊ शकते.

रायडाफोन कडे गियर कपलिंगच्या क्षेत्रात व्यापक मांडणी आहे. GICLZ प्रकाराव्यतिरिक्त, त्यात GICL, GⅡCL, GⅡCLZ आणि NGCL यासह अनेक उत्पादनांची मालिका देखील आहे. त्याच्या पूर्ण-मालिका उत्पादन मॅट्रिक्ससह, Raydafon विश्वासार्ह बनले आहेलवचिक गियर कपलिंग पुरवठादारऔद्योगिक क्षेत्रात, आणि त्याची उत्पादने मोठ्या प्रमाणावर विविध उद्योगांच्या ट्रान्समिशन सिस्टममध्ये वापरली जातात जसे की धातुशास्त्र, खाणकाम, रासायनिक अभियांत्रिकी आणि इलेक्ट्रिक पॉवर.

लोड-असर क्षमता आणि चुकीचे कार्यप्रदर्शन

लोड-बेअरिंग क्षमतेच्या तुलनेत, GICLZ ड्रम-आकाराचे गियर कपलिंग महत्त्वपूर्ण फायदे दर्शवते. समान आतील बाही बाह्य व्यास आणि कमाल कपलिंग बाह्य व्यासाच्या परिस्थितीत, त्याची लोड-बेअरिंग क्षमता सरळ-दात जोडण्यापेक्षा 15% -20% जास्त आहे, ज्यामुळे ते अधिक कॉम्पॅक्ट इंस्टॉलेशन स्पेसमध्ये अधिक टॉर्क प्रसारित करण्यास सक्षम करते.

चुकीची भरपाई कामगिरीच्या बाबतीत, हे ड्रम-आकाराचे गियर कपलिंग आणखी उत्कृष्ट आहे. जेव्हा रेडियल विस्थापन शून्य असते, तेव्हा त्याची कोनीय विस्थापन भरपाई 1°30′ पर्यंत पोहोचू शकते, जी सरळ-दात जोडण्याच्या तुलनेत 50% सुधारणा आहे. शाफ्टिंग संरेखन अचूकता आदर्श नसलेल्या कामकाजाच्या परिस्थितीतही ते स्थिरपणे कार्य करू शकते. शिवाय, त्याच मॉड्यूल अंतर्गत, दातांची संख्या आणि दातांची रुंदी, ड्रम-आकाराची दात रचना अधिक कोनीय विस्थापन भरपाई मिळवू शकते, ज्याची अनुकूलता सरळ-दात जोडण्यापेक्षा जास्त आहे.

ऑप्टिमाइझ केलेले दात संपर्क आणि सुलभ असेंब्ली

जीआयसीएलझेड ड्रम-आकाराचे ड्रम-आकाराचे दात पृष्ठभाग डिझाइनगियर कपलिंगअंतर्गत आणि बाह्य दातांची संपर्क स्थिती देखील अनुकूल करू शकते. जेव्हा शाफ्टिंगमध्ये कोनीय विस्थापन होते, तेव्हा ते प्रभावीपणे दातांच्या पृष्ठभागावर कडा बाहेर टाकणे टाळते, ताण एकाग्रता कमी करते आणि त्याच वेळी दातांच्या पृष्ठभागाची पोशाख प्रतिरोध आणि घर्षण प्रतिरोधक क्षमता वाढवते, प्रसारणादरम्यान आवाज कमी करते, उपकरणाचा देखभाल मध्यांतर वाढवते, डाउनटाइम कमी करते आणि उत्पादन क्षमता सुधारते.

याव्यतिरिक्त, कपलिंगच्या बाह्य गियर स्लीव्हची दोन टोके बेल-माउथ आकार घेतात. हे तपशीलवार डिझाइन कपलिंगची स्थापना आणि वेगळे करणे अधिक सोयीस्कर बनवते, उपकरणे असेंब्ली आणि देखभाल दरम्यान मनुष्य-तास खर्च वाचवते.

कार्यक्षमता आणि अनुप्रयोग नोट्स

99.7% इतकी उच्च प्रक्षेपण कार्यक्षमतेसह, GICLZ ड्रम-आकाराचे गियर कपलिंग जगभरात सरळ-दात जोडण्यासाठी एक पसंतीचा पर्याय बनला आहे. Raydafon कडे संपूर्ण उत्पादन प्रणाली आहे, जी प्रत्येक GICLZ कपलिंगमध्ये पूर्ण वैशिष्ट्ये आणि मानकांची पूर्तता करत असल्याची खात्री करू शकते, जे वापरकर्त्यांना स्थिर आणि विश्वासार्ह उत्पादने प्रदान करते.

कार्यक्षम म्हणूनऔद्योगिक ड्रम-आकाराचे गियर कपलिंग, यात कडकपणा आणि लवचिकता दोन्ही आहे परंतु लवचिकता नाही. त्यामुळे, कंपन डॅम्पिंग आणि बफरिंग आवश्यक असलेल्या कामकाजाच्या परिस्थितीसाठी ते योग्य नाही, किंवा शाफ्टिंग अलाइनमेंट अचूकतेसाठी कठोर आवश्यकता असलेल्या यांत्रिक उपकरणांमध्ये ते वापरले जाऊ शकत नाही. वापरकर्ते प्रत्यक्ष कामाच्या स्थितीच्या गरजेनुसार वाजवी निवड करू शकतात.
