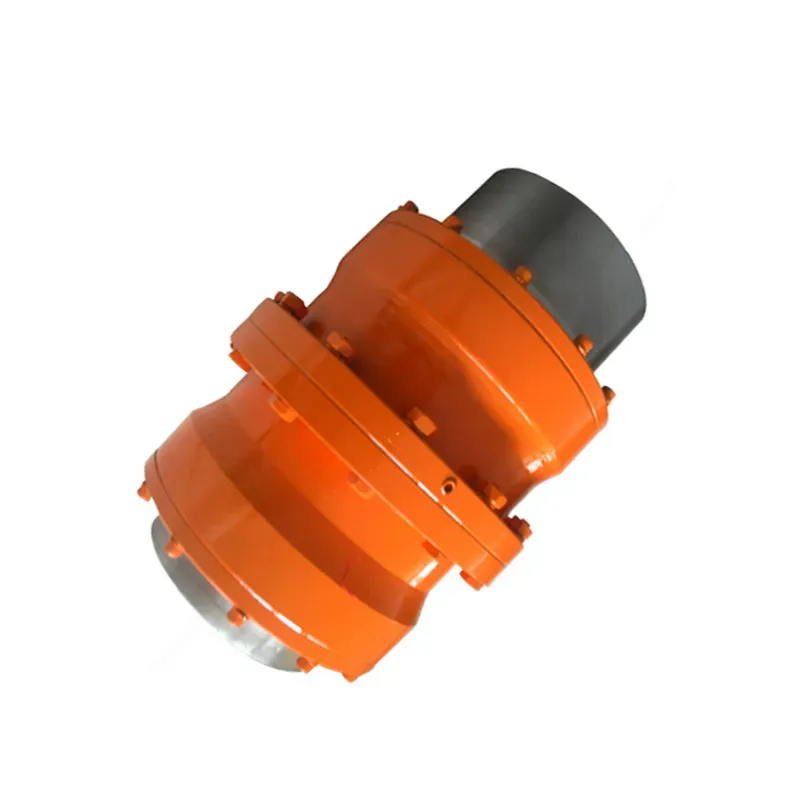

GIGL ड्रम शेप गियर कपलिंग बदलणे

हेवी-ड्यूटी इंडस्ट्रियल ट्रान्समिशनसाठी GIGL ड्रम शेप गियर कपलिंग

जर तुमची जड यंत्रसामग्री - स्टील मिल रोलिंग स्टँड, सिमेंट प्लांट क्रशर किंवा खाण कन्व्हेयर - अशा कपलिंगची आवश्यकता असेल जे उच्च टॉर्कपासून मागे हटणार नाही, रायडाफॉनचे रिप्लेसमेंटGIGL ड्रम शेप गियर कपलिंगत्या अचूक कामासाठी बांधले आहे.

वास्तविक-जागतिक वापरासाठी तयार केलेले ड्रम-आकाराचे दात

हे काय करतेड्रम गियर कपलिंगबाहेर उभे? ड्रमच्या आकाराचे दात. ते फक्त शक्ती हस्तांतरित करत नाहीत - ते वास्तविक-जगातील वापराचा गोंधळ हाताळतात. कमाल टॉर्क 2000 kN·m पर्यंत पोहोचतो, बोअरचा आकार 50 mm ते 400 mm पर्यंत असतो आणि तो 1.5 अंश कोनीय चुकीचे संरेखन घेतो. याच्या वर, ते अक्षीय आणि रेडियल शिफ्ट्सची भरपाई करते ज्यामुळे सामान्य कपलिंग जलद संपतात.

42CrMo स्टील प्रिसिजन-ग्राउंड इनव्होल्युट दातांसह

Raydafon ते 42CrMo उच्च-शक्तीच्या स्टीलपासून बनवते, नंतर अंतर्भूत गियर दात अचूकतेसाठी पीसते — त्यामुळे पॉवर सुरळीत वाहते आणि परिधान कमी राहते. हे शोधत असलेल्या खरेदीदारांसाठी एक मुख्य आहेऔद्योगिक अनुप्रयोगांसाठी उच्च-टॉर्क गियर कपलिंग; यंत्रांना जोरात ढकलले तरी ते चालूच राहते.

ISO 9001 प्रमाणित आणि देखभाल-अनुकूल

हे कपलिंग फक्त कठीण नाही - ते देखरेखीसाठी देखील स्मार्ट आहे. हे ISO 9001 प्रमाणित आहे. गियर जाळी वंगणयुक्त असते, ज्यामुळे कंपन कमी होते आणि सेवा आयुष्य वाढवते, अगदी धुळीने माखलेल्या खाणींमध्ये किंवा सिमेंट प्लांटमध्येही. त्याची कॉम्पॅक्ट रचना म्हणजे रोलिंग मिल्स किंवा कन्व्हेयर ड्राईव्हवर स्थापित करणे हे मोठ्या प्रकल्पात बदलत नाही. म्हणूनच ही एक शीर्ष निवड आहेटिकाऊ ड्रम गियर कपलिंगआणि खाणकाम उपकरणांसाठी सानुकूल गीअर कपलिंगसाठी प्राधान्य दिलेली निवड — आकार आणि पृष्ठभाग उपचार तुमच्या सेटअपनुसार तयार केले जाऊ शकतात.

चीनकडून स्पर्धात्मक फॅक्टरी किंमत

Raydafon चा कारखाना चीनमध्ये आहे, त्यामुळे आम्ही चांगल्या गुणवत्तेशी समतोल साधतो. आम्ही एक-आकार-फिट-सर्व भाग विकत नाही — तुमच्या मशीनसाठी योग्य कपलिंग मिळवण्यासाठी आम्ही तुमच्यासोबत काम करतो. कमी डाउनटाइम, चांगली कार्यक्षमता आणि एक कपलिंग जे तुमचे जड उपकरण हलवत राहते.

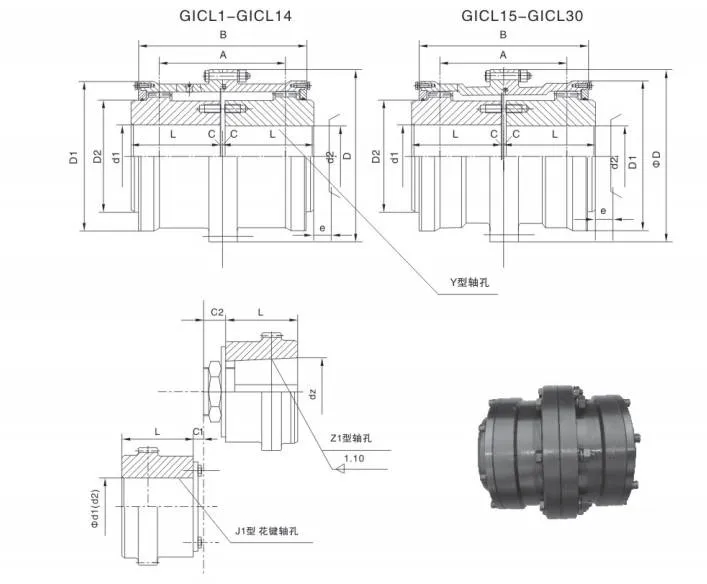

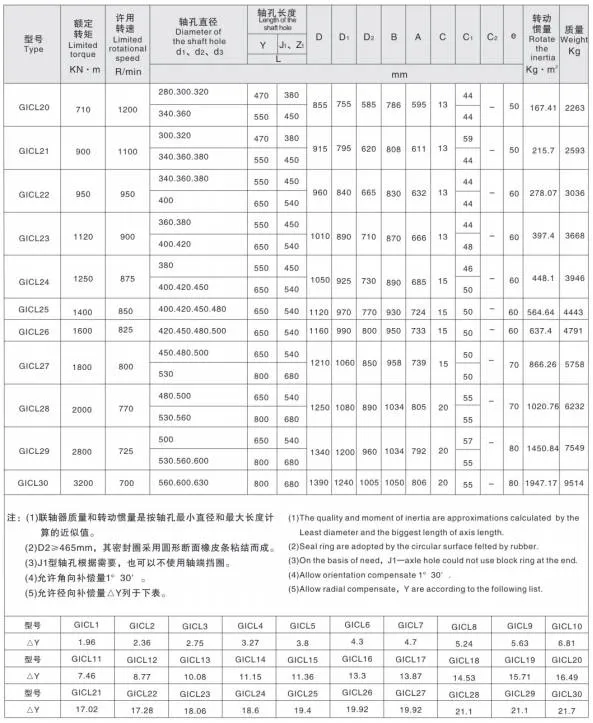

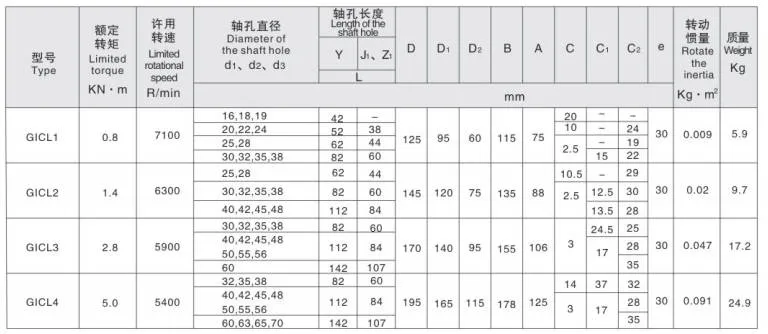

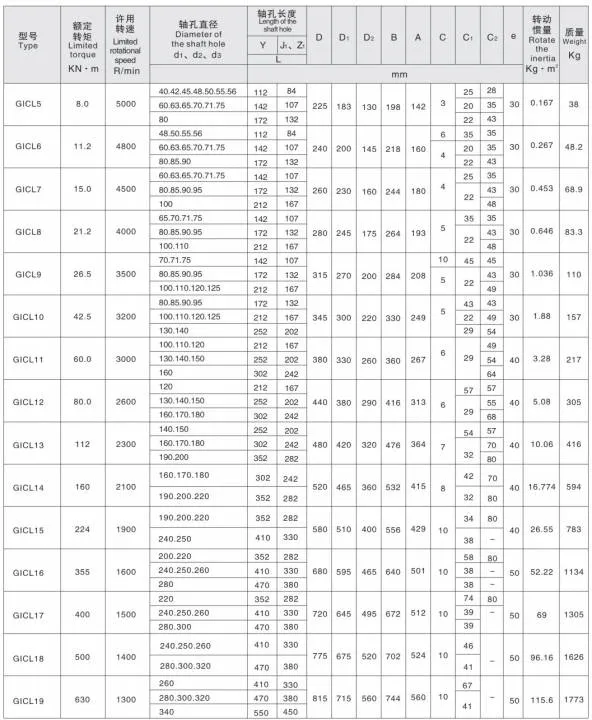

उत्पादन तपशील

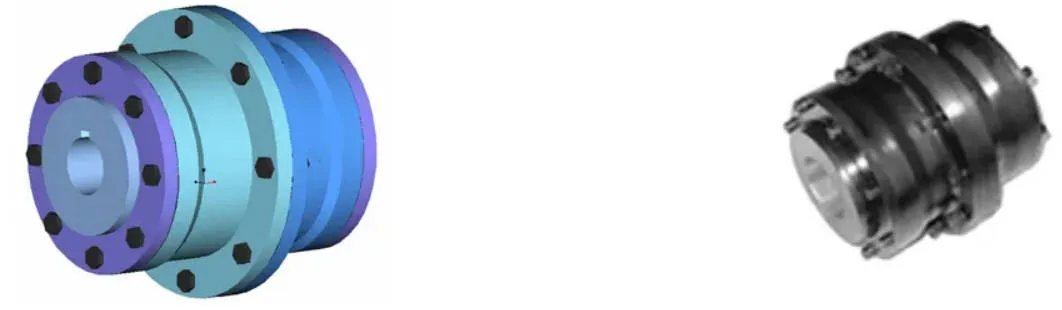

उत्पादन वैशिष्ट्ये

GIGL ड्रम शेप गियर कपलिंग हा लवचिक गियर कपलिंग सिस्टीममध्ये उच्च-कार्यक्षमता पर्याय आहे, कठीण औद्योगिक परिस्थितींसाठी तयार केलेला आहे जेथे विश्वसनीय पॉवर ट्रान्समिशन गैर-निगोशिएबल आहे.

सरळ-दात जोडण्यापेक्षा 15-20% जास्त लोड क्षमता

काय हे प्रगत करतेड्रम आकार गियर कपलिंगउच्च टॉर्क ट्रांसमिशन अबाधित ठेवताना कोनीय चुकीचे संरेखन प्रभावीपणे हाताळण्याची त्याची क्षमता ही सर्वोच्च निवड आहे. स्ट्रेट-टूथ गियर कपलिंगच्या तुलनेत, GIGL मॉडेल समान आतील बाही बाह्य व्यास आणि जास्तीत जास्त कपलिंग बाह्य व्यास परिस्थितीत लोड सहनशीलतेमध्ये सरासरी 15-20% वाढ प्रदान करते. ते उच्च-लोड GIGL अनुप्रयोगांसाठी एक गो-टू बनवते.

कोनीय विस्थापन 1°30' पर्यंत

त्याचा सर्वात मोठा फायदा म्हणजे वर्धित कोनीय विस्थापन भरपाई. जेव्हा रेडियल डिस्प्लेसमेंट शून्य असते, तेव्हा सरळ-दात गियर कपलिंग फक्त 1° हाताळतात, परंतु GIGL ड्रम आकार गीअर कपलिंग 1°30' पर्यंत - 50% सुधारणा. हे कमी-स्पीड, हेवी-लोड वातावरणासाठी आदर्श बनवते जसे कीखाण आणि धातू यंत्रसामग्री, जेथे चुकीचे संरेखन सहिष्णुता एक गेम चेंजर आहे.

ऑप्टिमाइझ केलेले दात संपर्क, कमी आवाज, दीर्घ देखभाल अंतराल

ड्रमच्या आकाराच्या दात पृष्ठभागामुळे अंतर्गत आणि बाह्य दातांमधील संपर्क सुधारतो. हे सरळ-दात जोडण्याच्या सामान्य समस्यांचे निराकरण करते, जसे की टोक पिळून काढणे आणि टोकदार विस्थापन दरम्यान दातांच्या टोकांवर ताण एकाग्रता. त्याच वेळी, ते घर्षण आणि पोशाख कमी करते, आवाज कमी करते आणि देखभाल मध्यांतर वाढवते. बाहेरील टूथ स्लीव्हचा भडकलेला आकार मेंटेनन्स टीम्ससाठी असेंब्ली आणि वेगळे करणे सोपे करते.

99.7% ट्रान्समिशन कार्यक्षमता

जेव्हा ट्रान्समिशन कार्यक्षमतेचा विचार केला जातो, तेव्हा GIGL ड्रम शेप गियर कपलिंग 99.7% पर्यंत पोहोचते - एक संख्या जी उत्पादनातील कन्व्हेयर सिस्टमपासून बांधकामातील अवजड यंत्रसामग्रीपर्यंत औद्योगिक गियर कपलिंग वापरासाठी विश्वासार्हतेबद्दल बोलते. बाहेरील टूथ स्लीव्ह गुळगुळीत जाळीसाठी ड्रम-आकाराचे दात वापरते, जड भारांना समर्थन देण्यासाठी मध्यम-कठोर दातांच्या पृष्ठभागासह उच्च-गुणवत्तेच्या स्टीलपासून बनविलेले असते. पर्यायी दात पृष्ठभाग कडक होणे (HRC ≥ 56) टिकाऊपणा आणखी अपग्रेड करते. त्याची हलकी रचना रोटेशनल जडत्व कमी ठेवते — वेग आणि अचूकता महत्त्वाची असलेल्या उपकरणांसाठी आदर्श.

विश्वसनीय स्नेहन, सीलिंग आणि अदलाबदली

GIGL ड्रम शेप गियर कपलिंग दीर्घकाळ चांगले चालू ठेवण्यासाठी, ते विश्वसनीय स्नेहन संरचना आणि सीलने सुसज्ज आहे जे सेवा आयुष्य वाढवते आणि देखभाल सुलभ करते. त्याची सममितीय रचना उत्कृष्ट अदलाबदली सुनिश्चित करते, म्हणून भाग बदलणे सोपे आहे. हाय-स्पीड ऑपरेशन्ससाठी जेथे परिधीय गती 36 m/s पेक्षा जास्त आहे, डायनॅमिक बॅलेंसिंग कंपन प्रतिबंधित करते आणि स्थिर कार्यप्रदर्शन सुनिश्चित करते. शाफ्ट होल कॉन्फिगरेशन लवचिकता प्रदान करतात — विविध कनेक्शन गरजा पूर्ण करण्यासाठी Y, Z1 आणि J1 प्रकार एकत्र करणे.

ड्रम शेप गियर कपलिंगची संपूर्ण श्रेणी

रायडाफोन, एक विश्वासूगियर कपलिंग निर्माता, जीआयसीएल, जीआयआयसीएल, जीआयसीएलझेड, जीआयआयसीएलझेड आणि एनजीसीएल व्हेरियंटसह - जीआयजीएलच्या पलीकडे ड्रम आकाराच्या गियर कपलिंगची संपूर्ण श्रेणी तयार करते - सर्व गुणवत्तेची हमी देण्यासाठी कठोर उद्योग मानकांची पूर्तता करतात.

कॉम्पॅक्ट, कडक-लवचिक, कमी देखभाल

हे कठोर-लवचिक कपलिंग बरेच फायदे पॅक करते: संक्षिप्त रचना, लहान वळण त्रिज्या, उच्च भार क्षमता, उच्च-स्तरीय कार्यक्षमता, कमी आवाज आणि दीर्घ देखभाल चक्र. हे धातूशास्त्र (रोलिंग मिल्स), खाणकाम (क्रशर), लिफ्टिंग आणि वाहतूक (क्रेन्स), तसेच पेट्रोलियम, रासायनिक आणि सामान्य यंत्रसामग्री शाफ्ट ट्रान्समिशनमध्ये कमी-गती, हेवी-ड्यूटी परिस्थितीसाठी विशेषतः योग्य आहे.

अर्ज नोट्स

त्याच्या उच्च कडकपणामुळे आणि लवचिकतेशिवाय लवचिकतेमुळे, कंपन डॅम्पिंग, बफरिंग किंवा अत्यंत कठोर शाफ्ट संरेखन आवश्यक असलेल्या यंत्रांसाठी शिफारस केलेली नाही — जसे की अचूक उपकरणे जिथे अगदी लहान कंपन देखील कार्यक्षमतेवर परिणाम करू शकतात.

अनुप्रयोग परिस्थिती

GIGL ड्रम शेप गियर कपलिंगचा वापर मोठ्या प्रमाणावर भारी औद्योगिक क्षेत्रांमध्ये केला जातो जेथे उच्च टॉर्क, चुकीचे संरेखन सहनशीलता आणि टिकाऊपणा महत्त्वपूर्ण आहे.

Raydafon कडून का खरेदी करा

Raydafon चीनस्थित आहेगियर कपलिंग पुरवठादारयांत्रिक ट्रांसमिशन घटकांमध्ये दशकाहून अधिक अनुभवासह. आम्ही स्पर्धात्मक फॅक्टरी किंमतीसह चांगल्या गुणवत्तेचा समतोल राखतो आणि आम्ही एक-आकाराचे-फिट-सर्व भाग विकत नाही — तुमच्या मशीनशी योग्य जोडणी जुळवण्यासाठी आम्ही तुमच्यासोबत काम करतो.

सानुकूल आकार आणि पृष्ठभाग उपचार

विशिष्ट बोर आकार, दात पृष्ठभाग कडक होणे (HRC ≥ 56), किंवा सानुकूल शाफ्ट होल कॉन्फिगरेशन आवश्यक आहे? तुमच्या अचूक सेटअपमध्ये बसण्यासाठी आम्ही आकार आणि पृष्ठभागावरील उपचार तयार करतो.

जलद वितरण आणि तांत्रिक समर्थन

मानक मॉडेल त्वरीत पाठवले जातात आणि आमची अभियांत्रिकी कार्यसंघ विनंतीनुसार स्थापना आणि कार्यान्वित मार्गदर्शन प्रदान करते. कमी डाउनटाइम, चांगली कार्यक्षमता आणि एक कपलिंग जे तुमचे जड उपकरण हलवत राहते.
