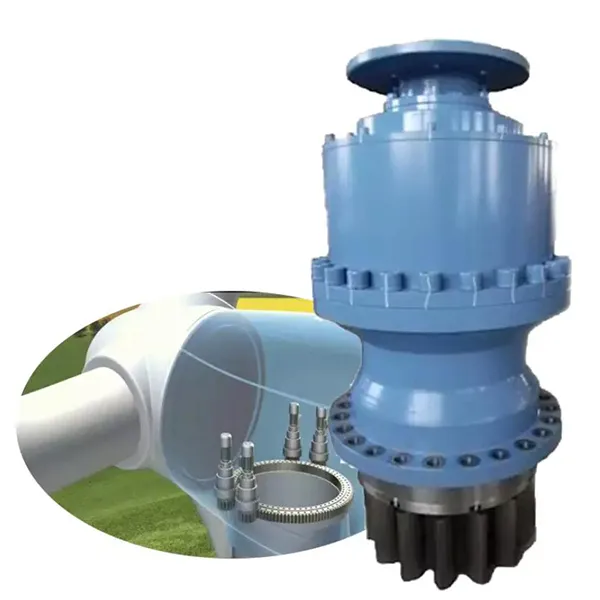

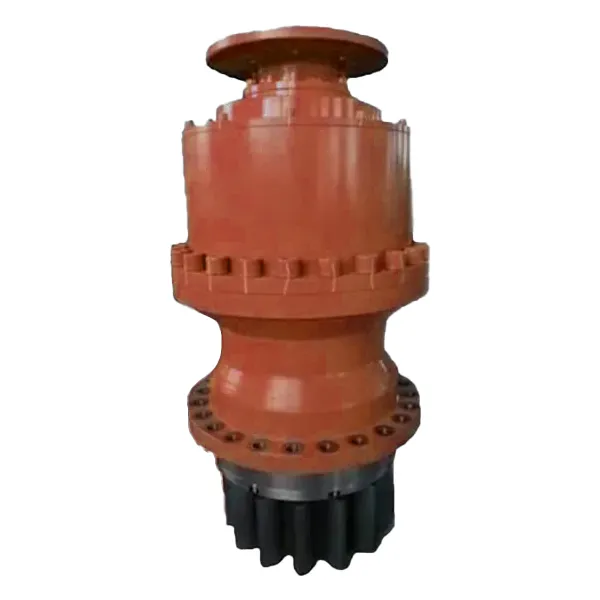

विंड टर्बाइनसाठी Yaw Drive Planetary Gearbox

उत्पादन वैशिष्ट्ये

पवन टर्बाइनचा मुख्य प्रसारण घटक म्हणून, याव प्रणाली ग्रहीय गिअरबॉक्सची अत्यंत एकत्रित आणि विश्वासार्ह रचना ही पवन टर्बाइनचे अचूक पवन संरेखन आणि दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी गुरुकिल्ली आहे. या प्रकारचा गिअरबॉक्स मल्टी-स्टेज प्लॅनेटरी गियर ट्रेन लेआउटचा अवलंब करतो. आतील रिंग गियर, सन गियर आणि प्लॅनेटरी गियरच्या अचूक मेशिंगद्वारे, याव मोटरचे हाय-स्पीड आणि लो-टॉर्क इनपुट कमी-स्पीड आणि हाय-टॉर्क आउटपुटमध्ये रूपांतरित केले जाते. सामान्य कपात गुणोत्तर 500:1 पेक्षा जास्त पोहोचू शकते. उदाहरणार्थ, 3MW विंड टर्बाइनमध्ये, त्याचा आउटपुट टॉर्क स्थिरपणे 120,000Nm पर्यंत पोहोचू शकतो, जो जोरदार वाऱ्याच्या परिस्थितीत ±360° अमर्यादित रोटेशन पूर्ण करण्यासाठी 80 मीटर व्यासासह नेसेल चालविण्यास पुरेसे आहे. हे डिझाइन केवळ गिअरबॉक्सचा आकारच मोठ्या प्रमाणात कमी करत नाही, तर मल्टी-प्लॅनेट गियर लोड-शेअरिंग स्ट्रक्चरद्वारे सिंगल टूथ पृष्ठभागावरील भार 40% कमी करते, गियरचे आयुष्य लक्षणीयरीत्या वाढवते.

अत्यंत पर्यावरणीय अनुकूलतेच्या बाबतीत, जांभई प्रणाली ग्रहीय गिअरबॉक्स उत्कृष्ट थकवा प्रतिरोध आणि गंज प्रतिरोध प्रदर्शित करते. त्याचे कवच डक्टाइल लोह QT400-18AL चे बनलेले आहे. विशेष उष्णता उपचारानंतर, त्याची तन्य शक्ती 600MPa पर्यंत पोहोचते. IP67 संरक्षण पातळी आणि ट्रिपल सीलिंग स्ट्रक्चरसह, ते मीठ फवारणी, धूळ आणि -40 ℃ ते 60 ℃ पर्यंत कमाल तापमानातील फरक सहन करू शकते. ऑफशोअर विंड फार्मचा मोजलेला डेटा दर्शवितो की 5 वर्षांच्या सतत ऑपरेशननंतर, या प्रकारच्या गिअरबॉक्सचा वापर करून युनिटच्या गिअरबॉक्सच्या अंतर्गत स्नेहन तेलाची स्वच्छता अजूनही NAS 8 मानक राखते, जी उद्योगाच्या सरासरीपेक्षा खूप जास्त आहे. त्याचा कोर गीअर सेट HRC58-62 च्या पृष्ठभागाच्या कडकपणासह कार्ब्युरिझिंग आणि शमन प्रक्रियेचा अवलंब करतो. सुधारित दात प्रोफाइल डिझाइनसह, डायनॅमिक लोड अंतर्गत आवाज पातळी 65dB(A) पेक्षा कमी आहे, जी पारंपारिक गिअरबॉक्सेसच्या 80dB(A) पेक्षा खूपच कमी आहे.

इंटेलिजेंट मॉनिटरिंग आणि मेंटेनन्स ही आधुनिक जांभई प्रणाली प्लॅनेटरी गिअरबॉक्सेसची आणखी एक मोठी तांत्रिक प्रगती आहे. अंगभूत व्हायब्रेशन सेन्सर आणि तापमान सेन्सर रिअल टाइममध्ये गियर मेशिंग स्थिती आणि बेअरिंग तापमानाचे निरीक्षण करू शकतात. एज कंप्युटिंग मॉड्यूलद्वारे डेटावर प्रक्रिया केल्यानंतर, संभाव्य त्रुटींबद्दल 72 तास अगोदर चेतावणी दिली जाऊ शकते. उदाहरणार्थ, एका विशिष्ट मॉडेलने ग्रहांच्या चौकटीची असामान्य कंपन वारंवारता शोधून काढली आणि 2 दशलक्ष युआन किमतीच्या गिअरबॉक्सचे स्क्रॅपिंग टाळून, थकलेली सुई बेअरिंग वेळेत बदलली. याव्यतिरिक्त, त्याचे मॉड्यूलर डिझाइन जलद विघटन आणि असेंबलीला समर्थन देते आणि पारंपारिक संरचनेच्या तुलनेत एकल देखभाल वेळ 60% कमी केला जातो. पुनर्निर्मिती करण्यायोग्य बीयरिंग्ज आणि देखभाल-मुक्त सीलसह, संपूर्ण जीवन चक्राचा देखभाल खर्च 35% पेक्षा जास्त कमी होतो.

ऊर्जा कार्यक्षमतेच्या ऑप्टिमायझेशनच्या दृष्टीकोनातून, याव सिस्टम प्लॅनेटरी गिअरबॉक्स फ्लुइड मेकॅनिक्स सिम्युलेशनद्वारे ऑप्टिमाइझ केलेल्या स्नेहन प्रणालीद्वारे पॉवर लॉस आणि उष्णतेचा अपव्यय कार्यक्षमता यांच्यात परिपूर्ण संतुलन साधते. त्याचे ऑइल सर्किट डिझाइन सक्तीचे अभिसरण आणि स्प्लॅश वंगणाचा संमिश्र मोड स्वीकारते, ज्यामुळे गीअर्सचे पूर्ण स्नेहन सुनिश्चित करताना तेल ढवळण्याचे नुकसान इनपुट पॉवरच्या 1.5% पेक्षा कमी होते. तुलनात्मक चाचणी दर्शविते की या स्नेहन प्रणालीचा वापर करणारा गिअरबॉक्स 2000 तासांच्या वार्षिक वीज निर्मितीच्या स्थितीत पारंपारिक गिअरबॉक्सच्या तुलनेत प्रतिवर्षी 12,000kWh वीज वाचवू शकतो. पवन टर्बाइन मोठ्या प्रमाणात आणि बुद्धिमान विकासाकडे विकसित होत असताना, या प्रकारचा गियरबॉक्स इलेक्ट्रिक-हायड्रॉलिक हायब्रीड ड्राइव्ह आणि ॲडॉप्टिव्ह डॅम्पिंग तंत्रज्ञानाच्या एकत्रीकरणाद्वारे याव प्रणालीचा प्रतिसाद वेग आणि स्थिती अचूकता सुधारत आहे, पवन ऊर्जा उद्योगात खर्च कमी करण्यासाठी आणि कार्यक्षमतेत सुधारणा करण्यासाठी मुख्य आधार प्रदान करतो.

कार्यप्रदर्शन मापदंड

उत्पादन तत्त्व

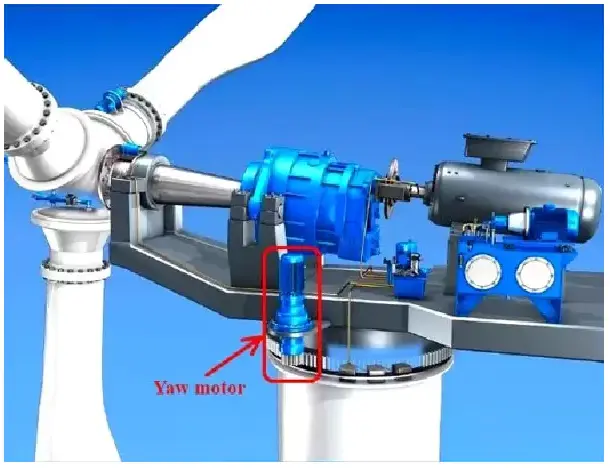

जांभई प्रणालीच्या प्लॅनेटरी गिअरबॉक्सचे ट्रान्समिशन लॉजिक प्लॅनेटरी गियर सिस्टमच्या अचूक यांत्रिक संरचनेवर आधारित आहे. त्याच्या मुख्य घटकांमध्ये सन गियर, प्लॅनेटरी गियर, इनर रिंग गियर आणि प्लॅनेट कॅरियर यांचा समावेश होतो. ड्राइव्ह मोटर सुरू झाल्यानंतर, सन गियर, पॉवर इनपुटच्या शेवटी, आतील रिंग गियरच्या बाजूने रोल करण्यासाठी एकाधिक ग्रहीय गियर चालवते. ग्रहांचे गीअर्स फिरत असताना सूर्याच्या गियरभोवती फिरतात आणि शेवटी ग्रह वाहकाद्वारे नेसेल रोटेशन शाफ्टमध्ये शक्ती प्रसारित करतात. हे डिझाइन एकाधिक गीअर्सच्या सहयोगी ऑपरेशनद्वारे भार विखुरते. उदाहरणार्थ, 3MW ऑनशोर विंड टर्बाइनमध्ये, एकल प्लॅनेटरी गियरद्वारे वाहून नेले जाणारे टॉर्क सुमारे 18,000Nm नियंत्रित केले जाते, ज्यामुळे पारंपारिक सिंगल-स्टेज गियर्समध्ये स्थानिक ताण एकाग्रतेमुळे दातांच्या पृष्ठभागाचे नुकसान टाळले जाते. ग्रहांच्या गीअर्सची संख्या (सामान्यतः 3-4) आणि गीअर गुणोत्तर समायोजित करून त्याचे घट प्रमाण प्राप्त केले जाते. उदाहरणार्थ, एक विशिष्ट मॉडेल 6:1 इंटर-स्टेज रिडक्शन रेशो प्राप्त करण्यासाठी 120-दात आतील रिंग गियर आणि 20-टूथ सन गियरसह 3-प्लॅनेटरी गियर रचना वापरते. जांभईचा वेग आणि टॉर्क आउटपुट यांचा समतोल लक्षात घेऊन अंतिम एकूण कपात गुणोत्तर ५४०:१ पर्यंत पोहोचू शकते.

गिअरबॉक्सची गतिशील स्थिरता त्याच्या यांत्रिक नुकसान भरपाईच्या यंत्रणेतून येते. जेव्हा नासेलला पवन शक्तीच्या अधीन केले जाते आणि जांभळीच्या क्षणी चढउतार निर्माण करतात, तेव्हा प्लॅनेटरी गियर सिस्टम स्वयंचलितपणे गीअर मेशिंग क्लिअरन्स फ्लोटिंग प्लॅनेटरी कॅरियर डिझाइनद्वारे समायोजित करते जेणेकरून एकाच वेळी कमीतकमी तीन दात संपर्कात असतील. ऑफशोअर विंड फार्मचा मोजलेला डेटा दर्शवितो की ±12% च्या तात्काळ जांभईच्या क्षणी चढ-उताराच्या स्थितीत, गिअरबॉक्सची ट्रान्समिशन त्रुटी नेहमी 0.08° मध्ये नियंत्रित केली जाते, जी पारंपारिक समांतर शाफ्ट गिअरबॉक्सच्या 0.3° त्रुटीपेक्षा लक्षणीयरीत्या कमी असते. ही स्थिरता ग्रहांच्या वाहकाच्या लवचिक आधार संरचनेमुळे आहे, जी उच्च-फ्रिक्वेंसी कंपन शोषून घेण्यासाठी आणि कठोर प्रभावामुळे गीअर्समध्ये मायक्रोक्रॅक रोखण्यासाठी उच्च-डॅम्पिंग रबर आणि मेटल गॅस्केटचे संयोजन वापरते. याव्यतिरिक्त, आतील गीअर रिंगचे दात प्रोफाइल टॉपोलॉजिकलदृष्ट्या ऑप्टिमाइझ केले गेले आहे आणि मेशिंग प्रभाव शक्ती 35% कमी करण्यासाठी सुधारित केले आहे. तीन वर्षांच्या सतत ऑपरेशननंतर, विशिष्ट मॉडेलची गियर टूथ पृष्ठभाग अजूनही स्पष्ट खड्डा मुक्त राहते.

स्नेहन आणि उष्णता अपव्यय प्रणालीची समन्वित रचना ही गिअरबॉक्सच्या दीर्घकालीन विश्वसनीय ऑपरेशनची गुरुकिल्ली आहे. त्याची स्नेहन प्रणाली "प्रेशर सर्कुलेशन + स्प्लॅश वंगण" च्या दुहेरी मोडचा अवलंब करते: जेव्हा गीअर फिरते, तेव्हा स्नेहन तेल हाऊसिंग ऑइल चॅनेलवर फेकले जाते आणि त्याच वेळी, तेल पंप प्लॅनेटरी गियर बेअरिंग सारख्या प्रमुख भागांना 8L/मिनिट प्रवाह दराने तेल पुरवठा करण्यास भाग पाडते. कमी-तापमान पर्यावरण चाचणी दर्शवते की -25℃ कार्य परिस्थितीत, प्रणाली अद्यापही तेल चिकटपणा राखू शकते ISO VG 320 श्रेणीमध्ये अपुऱ्या स्नेहनमुळे गीअर्सला चिकटण्यापासून रोखण्यासाठी. हीट सिंकसह स्पायरल ऑइल चॅनेल एकत्र करून उष्णता अपव्यय डिझाइन प्राप्त केले जाते. प्रवाह प्रक्रियेदरम्यान तेल घरामध्ये उष्णता हस्तांतरित करते आणि नंतर नैसर्गिक संवहन किंवा वैकल्पिक एअर कूलिंग यंत्राद्वारे ते विसर्जित करते. डेटा दर्शवितो की सतत जांभईच्या ऑपरेशन दरम्यान, गियरबॉक्स तेलाचे तापमान 60 डिग्री सेल्सियसपेक्षा कमी नियंत्रित केले जाऊ शकते, जे पारंपारिक संरचनेपेक्षा सुमारे 12 डिग्री सेल्सियस कमी आहे, ज्यामुळे स्नेहन तेलाच्या वृद्धत्वाचा दर प्रभावीपणे विलंब होतो.

पवन ऊर्जा तंत्रज्ञान बुद्धिमत्तेच्या दिशेने विकसित होत असताना, आधुनिक जांभई प्रणाली प्लॅनेटरी गिअरबॉक्सेस अनुकूली नियंत्रण धोरणे एकत्रित करत आहेत. टॉर्क सेन्सर्स आणि उच्च-परिशुद्धता एन्कोडर्स एकत्रित करून, गिअरबॉक्स इनपुट/आउटपुट टॉर्क, वेग आणि केबिन स्थितीचे रिअल टाइममध्ये निरीक्षण करू शकतो आणि वाऱ्याचा वेग आणि दिशा डेटावर आधारित ट्रान्समिशन पॅरामीटर्स डायनॅमिकरित्या समायोजित करू शकतो. उदाहरणार्थ, गजबजलेल्या परिस्थितीत, जांभईचा प्रतिसाद वेळ 3 सेकंदांपेक्षा कमी करण्यासाठी सिस्टम सक्रियपणे लो रिडक्शन रेशो मोडवर स्विच करू शकते; स्थिर वाऱ्याच्या परिस्थितीत, ते मोटर उर्जेचा वापर कमी करण्यासाठी उच्च घट गुणोत्तर मोडवर स्विच करते. हे तंत्रज्ञान 10MW च्या ऑफशोअर मॉडेलवर लागू केल्यानंतर, जांभई प्रणालीचा उर्जा वापर 15% ने कमी झाला, आणि नेसेलची स्थिती अचूकता ±0.12° पर्यंत सुधारली गेली, ज्यामुळे वाऱ्यासह ब्लेडच्या अचूक संरेखनासाठी हार्डवेअर हमी दिली गेली. यांत्रिक संरचना आणि बुद्धिमान अल्गोरिदमचे हे संयोजन पारंपारिक ट्रांसमिशन घटकांपासून पवन ऊर्जा प्रणालीच्या "स्मार्ट जॉइंट्स" पर्यंत ग्रहांच्या गिअरबॉक्सेसच्या अपग्रेडला चालना देत आहे.

ग्राहक प्रशंसापत्रे

मी जर्मनीचा हॅन्स मुलर आहे. एनरविंड एनर्जी ग्रुपचा तांत्रिक खरेदी व्यवस्थापक म्हणून, मी एका वर्षाहून अधिक काळ विंड टर्बाइनसाठी Raydafon चा Yaw Drive Planetary Gearbox वापरत आहे. त्याची उत्कृष्ट कार्यक्षमता आणि विश्वसनीयता प्रभावी आहे. नॉर्थ सी विंड फार्मच्या उच्च मीठ धुके आणि मजबूत वारा लोड वातावरणात, गिअरबॉक्स 18 महिन्यांपासून कोणत्याही अपयशाशिवाय चालू आहे. सीलबंद आणि गंजरोधक डिझाइनमुळे देखभाल खर्च 40% कमी झाला आहे. टायफूनच्या परिस्थितीत जांभईचा प्रतिसाद वेग प्रतिस्पर्धी उत्पादनांपेक्षा 25% अधिक आहे आणि नेसेल पोझिशनिंग अचूकता ±0.15° आहे, ज्यामुळे युनिटची वीज निर्मिती 8% वाढण्यास मदत होते. याहून दुर्मिळ गोष्ट म्हणजे तुमच्या कंपनीच्या अभियांत्रिकी संघाने संपूर्ण प्रक्रियेदरम्यान कार्यक्षम सहाय्य प्रदान केले आहे आणि रिमोट डीबगिंगने परदेशातील प्रकल्पांची तांत्रिक चिंता पूर्णपणे काढून टाकून, जुळणी समस्या 3 तासांत सोडवली आहे. Raydafon आमच्या ऑफशोअर पवन ऊर्जा प्रकल्पांचा मुख्य पुरवठादार बनला आहे आणि आम्ही भविष्यात मोठ्या मेगावॅट मॉडेल्सवर सहकार्य वाढवण्यास उत्सुक आहोत!

मी युनायटेड स्टेट्समधील ग्रीनपॉवर रिन्युएबल्समधील लुकास थॉम्पसन आहे. गेल्या वर्षी, कॅलिफोर्नियाच्या वाळवंटातील पवन फार्मचे 3MW युनिट अपग्रेड करण्यासाठी आम्ही Raydafon चा Yaw Drive Planetary Gearbox विंड टर्बाइनसाठी खरेदी केला होता. आतापर्यंत, ऑपरेटिंग परिणामांनी अपेक्षा ओलांडल्या आहेत - उत्पादन केवळ दिवस आणि रात्र दरम्यानच्या 60°C तापमानातील फरकाला तोंड देत नाही, तर जुन्या उपकरणांच्या तुलनेत गीअरबॉक्सचा आवाज 30% कमी करतो आणि जांभईची स्थिती अचूकता ±0.1° मध्ये स्थिर आहे, ज्यामुळे युनिटची वीज निर्मिती कार्यक्षमतेत थेट 7% वाढ होते; आणखी आश्चर्याची गोष्ट म्हणजे तुमच्या कंपनीची विक्रीनंतरची टीम सक्रियपणे त्रैमासिक तपासणी सेवा पुरवते, अगोदरच खराब झालेले वंगण तेल फिल्टर शोधून बदलते आणि संभाव्य अपयश टाळते. उत्पादनाच्या कार्यक्षमतेपासून ते सेवा प्रतिसादापर्यंत, Raydafon ने माझा मेड इन चायना चा स्टिरिओटाइप पूर्णपणे बदलला आहे. मी तुमच्या कंपनीला भविष्यातील सर्व ऑनशोर आणि ऑफशोअर पवन ऊर्जा प्रकल्पांसाठी प्राधान्य देईन!

मी इथन कार्टर आहे, यूकेमधील विंडहॉरिझन एनर्जीचा. आम्ही स्कॉटिश ऑफशोर पवन ऊर्जा प्रकल्पासाठी विंड टर्बाइनसाठी Raydafon चा Yaw Drive Planetary Gearbox खरेदी केला. अर्धा वर्ष वापरल्यानंतर, आम्ही उत्पादनाच्या सामर्थ्याने पूर्णपणे प्रभावित झालो. वाऱ्याचा सरासरी वेग 12m/s आणि तीव्र मीठ फवारणी गंज असलेल्या वातावरणात, गिअरबॉक्समध्ये केवळ शून्य गळती आणि शून्य असामान्य आवाजच नाही तर मूळ द्रावणापेक्षा 20% अधिक वेगवान जांभई प्रतिसाद देखील होता, ज्यामुळे युनिटची वाऱ्याची कार्यक्षमता थेट 9% वाढली. सर्वात दुर्मिळ गोष्ट म्हणजे तुमच्या कंपनीच्या तांत्रिक टीमने संपूर्ण प्रक्रियेचा पाठपुरावा केला, डेटा मॉनिटरिंगसाठी इंस्टॉलेशन आणि कमिशनिंगपासून सानुकूलित समर्थन प्रदान केले आणि वंगण प्रणालीचे मापदंड देखील सक्रियपणे ऑप्टिमाइझ केले, अंदाजे उपकरणांचे आयुष्य 15% वाढवले. गुणवत्तेपासून ते सेवेपर्यंत, Raydafon ने उदयोन्मुख पुरवठादारांबद्दलची माझी धारणा पूर्णपणे उलथून टाकली आहे. भविष्यात, सर्व ऑफशोअर पवन ऊर्जा प्रकल्प प्रथम तुमची कंपनी निवडतील!
